先想三个生活场景。

家里烧水壶，用久了壶底结一层白硬壳，那是水垢。小区的铁栏杆，风吹雨打几年就锈迹斑斑、掉渣，那是腐蚀。一缸水放久了不换，水面发绿、缸壁发滑，那是微生物在繁殖。

这三样东西，家里遇得到，工厂里也遇得到，而且更凶、更贵、更会结伴闹事。因为它们全挤在同一个地方：循环冷却水系统。

这篇文章讲三件事：这三个麻烦各自怎么来的，为什么总是一起来，水处理行业到底在跟它们打什么仗。

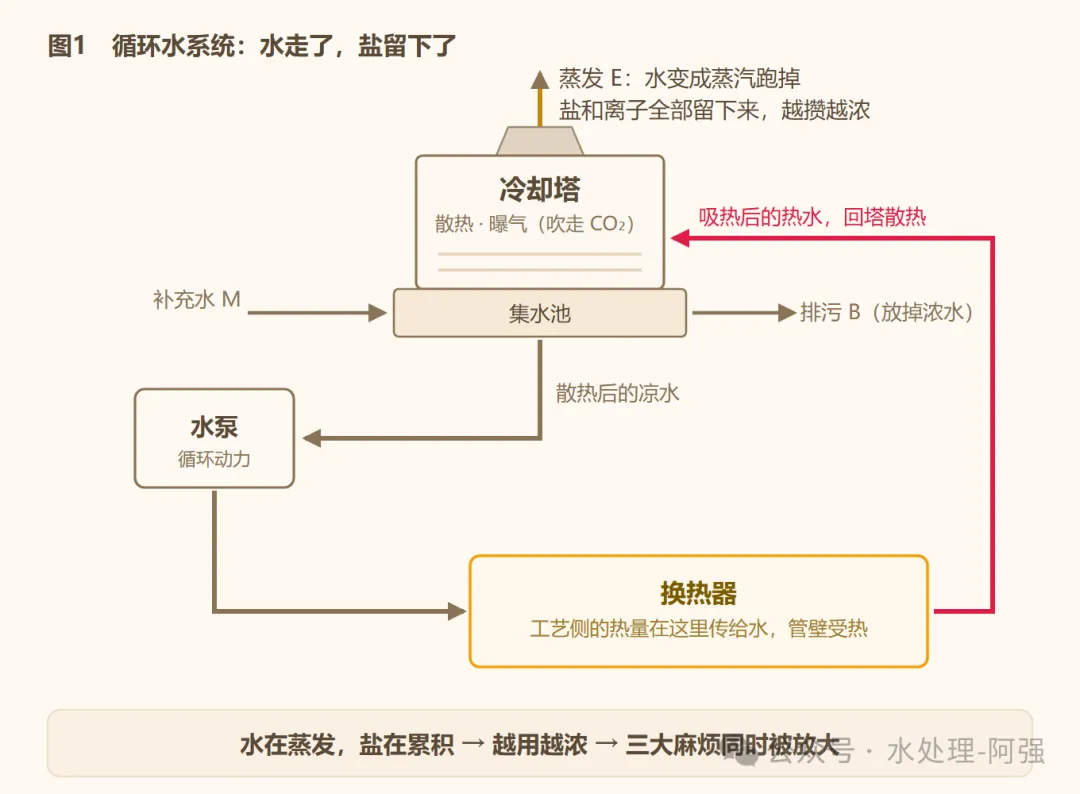

工厂里的机器干活要发热，热坏了就停产，所以用水去冷却。水把热量带走之后自己变热了，直接倒掉太浪费，就让热水去冷却塔"吹吹风"散散热，凉了再送回去接着用。这一圈一圈转着用的水，就叫循环冷却水。

听起来很美好：一池水反复用，省水又省钱。但问题恰恰出在"反复用"上。

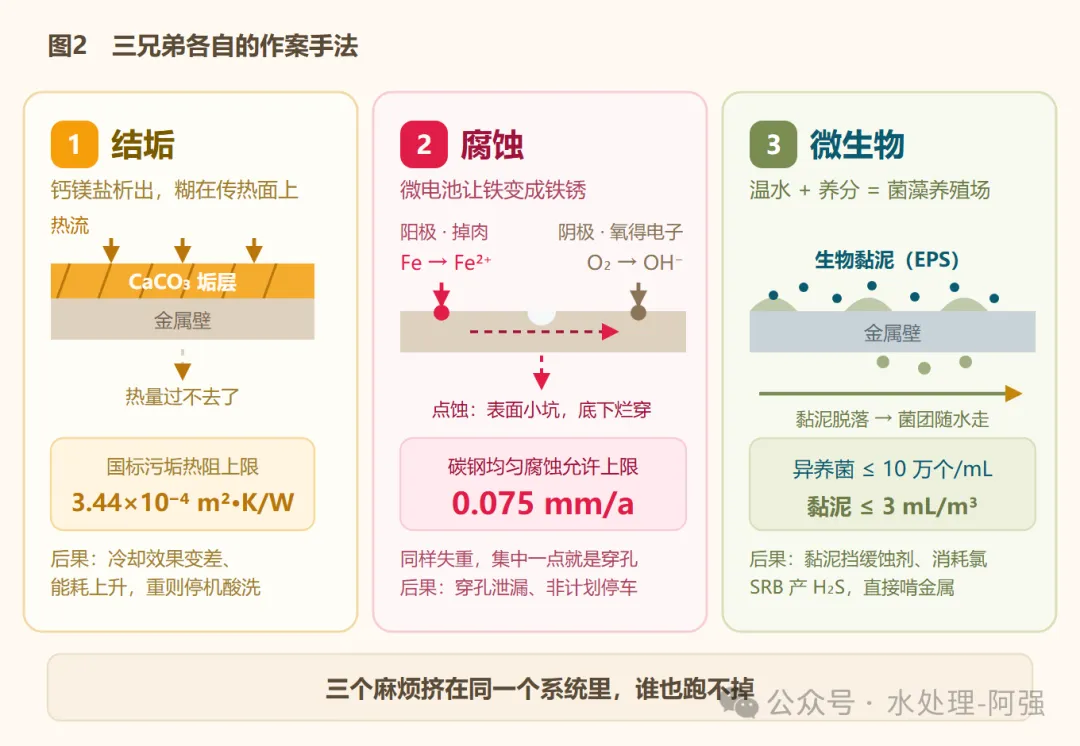

先看三兄弟的合影，各自先混个脸熟：

天然水里溶着钙、镁的碳酸氢盐，就是让水"有硬度"的东西。平时它们老老实实待在水里，但循环水有两个动作会逼它们现出原形。

一个是受热。水经过换热器表面被加热，碳酸氢钙分解，变成不溶于水的碳酸钙（CaCO₃），烧水壶里的白垢就是它。

另一个是曝气。冷却塔里水哗哗洒下来，相当于给水"吹气"，把水里的二氧化碳吹跑了。二氧化碳一少，水的酸碱度上升，钙就更待不住，沉淀析出。

再加上前面说的"越攒越浓"，三重作用叠加，碳酸钙就在传热面上结成了硬邦邦的垢。

垢层隔热有多厉害？国标干脆直接给污垢热阻划了红线：碳钢换热设备的污垢热阻不得超过 3.44×10⁻⁴ m²·K/W（GB/T 50050-2017）。换热器的铜管本来导热如飞，结了一层垢，等于大冬天给它穿了件棉袄，热量过不去了。结果就是冷却效果变差、机器温度压不下来、电耗上升，严重了还得停机拆开来酸洗除垢。而且它不会自己停——只要水还在浓缩、还在受热，垢就一层一层往上长。

金属泡在水里，表面会形成无数微小的"电池"，学名叫腐蚀微电池。

一头是阳极：铁失去电子，变成铁离子溶进水里，相当于金属在"掉肉"；另一头是阴极：水里的溶解氧得到电子，发生还原反应，相当于氧气在"帮忙拆家"。两头一通电，铁就源源不断地变成铁锈。

循环水系统是敞开的，水和空气充分接触，溶解氧几乎饱和，等于给这个反应随时供氧，所以腐蚀比密闭的死水更活跃。水里再有点氯离子（Cl⁻）这种"小钻头"，还会专门往金属保护膜上钻，钻出一个个小孔，这就是最危险的点蚀。不过要留个心眼：水一旦流不动（死角、停用区），沉积物捂在金属表面，反而会变成点蚀穿孔的重灾区——循环水最怕的不是流动，而是"该动的地方不动"。

真正麻烦的是局部腐蚀，点蚀、垢下腐蚀这一类。同样多的金属损失，摊开是大面积上几丝的均匀减薄，集中到一点就是往下打穿，而且表面常常看不出名堂：换热管外壁好好的，内壁某个点已经悄悄烂穿。等你发现时，往往已经是漏了。非计划停车、拆机换管，一次损失顶几年药费。

循环水温度常年二三十度，水里又有养分（补水带来的有机物、氮、磷被浓缩），冷却塔还晒着太阳。对细菌和藻类来说，这就是个恒温、管饱、还晒得到太阳的地方。

它们不光自己住，还分泌黏液（专业叫胞外聚合物，EPS），把水里的泥砂、灰尘、腐蚀产物、同伴的尸体全黏在一起，糊在管壁上。这就是生物黏泥，摸上去滑腻腻、闻着有腥味的那种东西。

国标划了这两条线（GB/T 50050-2017），超了，就是失控的信号。

黏泥的危害有三层，一层比一层阴：

把它们当成三个独立问题、一个一个治，往往会治好一个、被另外两个反噬。它们是抱团的，现场老师傅有句话："一荣俱荣，一损俱损。"

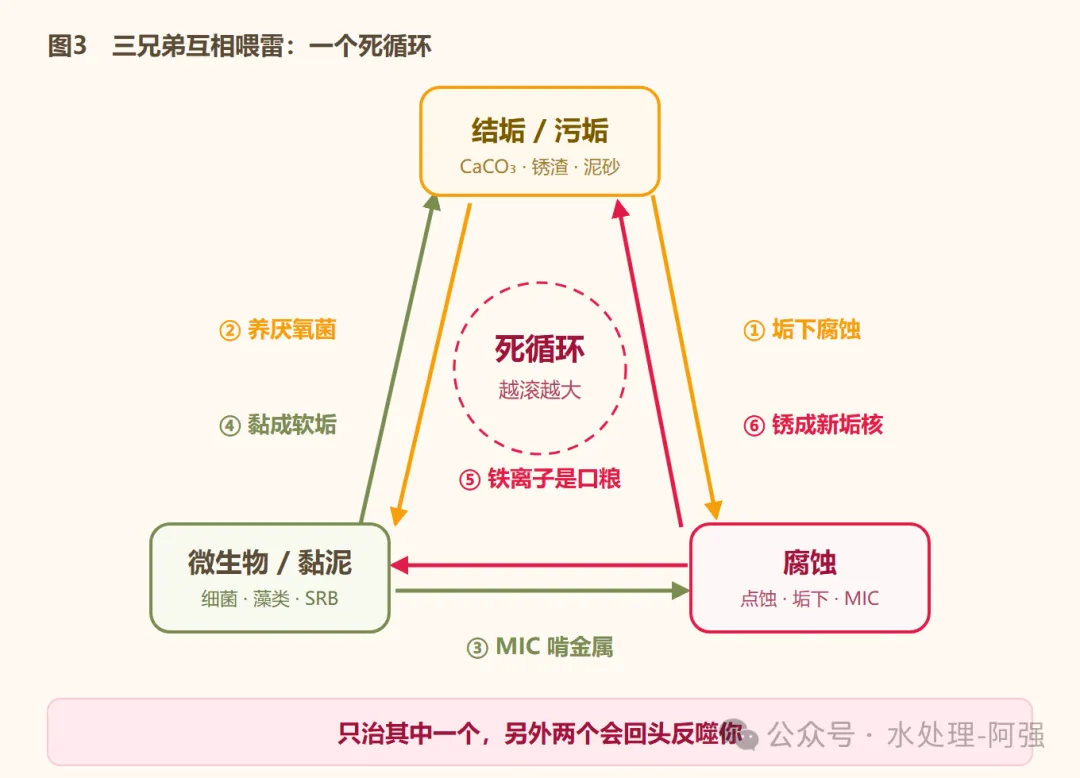

六条串起来就是一个死循环：结垢给微生物盖房子，微生物帮腐蚀拆金属，腐蚀产物又回头变成新垢，越滚越大。这就是为什么一拆开换热器，经常又是垢、又是泥、又是锈、底下还烂穿了。它们从来不是单打独斗。

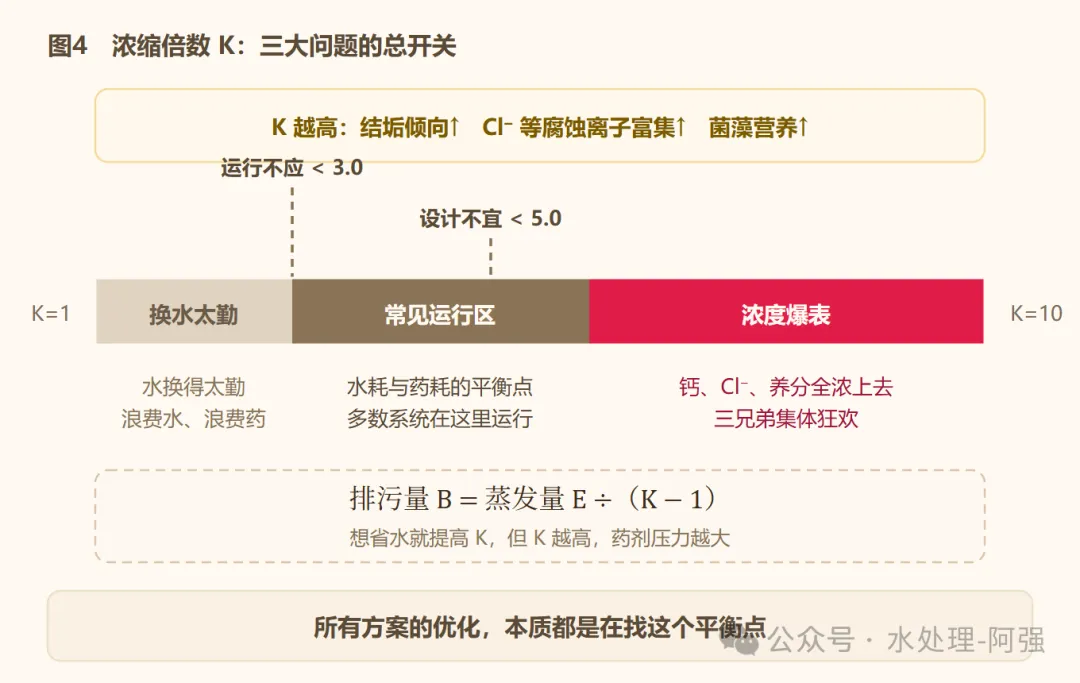

三大麻烦的根源之一是"水越用越浓"。浓到什么程度，行业有个专门指标，叫浓缩倍数（K）：

比如 K=5，意思就是水里各种离子已经浓缩到补水的 5 倍。

K 是三大问题的总开关。太低（比如 1~2），水换得太勤，浪费水也浪费药；太高（比如 8~10），钙、氯、养分全浓到爆表，结垢倾向暴涨、腐蚀离子富集、微生物营养过剩，三兄弟集体狂欢。

国标要求（GB/T 50050-2017 第 3.1.11 条）：设计 K 不宜低于 5.0，运行中不应低于 3.0。控制手段靠排污：放掉一部分浓水，补进新水，把浓度压下来。排污量不是拍脑袋定的，有公式：

想省水就提高 K，但 K 越高，药剂压力越大。所有水处理方案的调整，几乎都是在这个矛盾里找位置。

对付抱团的三兄弟，不存在"一种药全搞定"。行业打的是一套分层的组合拳：

注意看：这套组合拳是从上到下、层层递进的。上层是下层的源头，下层是上层的兜底。只盯着第三层加药、不管前两层，等于一边吃降压药一边猛喝酒。

现场老师傅的排查顺序也是这么来的：
