同一块钢板上，完整漆膜还好好的，划伤处却先冒出了锈。分析原因时，有人说屏蔽不够，有人怀疑缓蚀颜料没起作用，也有人建议直接换成富锌底漆。

这些判断都可能碰到一部分原因，也都可能把选型带偏。因为“防锈、缓蚀、屏蔽、牺牲阳极”看起来像四种并列方案，实际混了功能、作用方式和电化学保护类别。

“锈”主要用于铁和钢的腐蚀产物，“防锈底漆”“防锈油”“防锈包装”因此都把铁基材料作为主要保护对象。这个词回答的是产品想完成什么任务，却没有说明腐蚀反应被哪一步压住。

一层所谓防锈底漆，可能主要靠致密漆膜减慢水和盐的进入，也可能含有磷酸盐类缓蚀颜料；富锌底漆还可能在缺陷处向钢材提供阴极保护。防锈油靠油膜隔绝水汽，气相防锈材料则可能释放缓蚀成分。它们都可以叫“防锈”，内部路径并不相同。

看到“防锈”两个字，可以先把它当作功能声明。接着要追问：保护什么基材，面对什么环境，配方准备靠哪种作用，相关试验是否覆盖预定工况。

腐蚀抑制剂要在环境中以适当浓度和形态存在，才能降低腐蚀速率。用于涂料时，缓蚀颜料的作用位置主要在金属与电解质接触的界面。它可以影响阳极溶解、阴极反应，或促进表面形成保护性沉积和钝化层。

磷酸锌、改性磷酸盐、部分钼酸盐和离子交换型颜料常被归入这一类。以磷酸锌为例，它可能参与形成含磷酸盐、氧化物和氢氧化物的抑制层；具体贡献会受到颜料体积分数、溶解与释放、树脂体系和介质条件影响。

这类颜料需要在合适条件下发挥作用。介质进不来，活性组分可能难以迁移到界面；释放过快、相容性差或用量不当，又可能损害漆膜的耐水性和完整性。

还要分清“含锌”的化学形态。磷酸锌里的锌以化合物形式存在，属于典型缓蚀颜料；金属锌粉才可能参与牺牲阳极作用。两者名称里都有“锌”，电化学角色完全不同。

屏蔽作用针对的是腐蚀介质向基材的传输。漆膜对液体和气体的渗透阻力越高，水、氧和离子到达金属表面的速度越慢。

环氧、乙烯基酯等成膜树脂常被用于屏蔽体系。玻璃鳞片、云母氧化铁和片状铝粉等片状颜填料，可以延长介质穿过漆膜的路径。树脂名称和片状填料只是配方线索，最终表现还取决于交联程度、PVC与CPVC的关系、干膜厚度、层间结合以及漆膜里的孔隙和微裂纹。

屏蔽也不等于永久阻断。完整平面上的低渗透漆膜，到了焊缝、锐边、针孔、机械损伤和漏涂处，可能很快失去优势。膜厚偏低会削弱阻隔，盲目厚涂又可能带来溶剂滞留、开裂、针孔或层间问题。比较屏蔽能力时，膜厚和缺陷状态必须放在同一条件下。

牺牲阳极保护属于阴极保护。更活泼的金属与被保护钢材电连接，在电解质存在时优先发生阳极溶解，使钢材处于阴极状态。“电解质存在”和“电连接”缺一不可。

典型材料包括按环境和设计选用的锌、铝或镁合金阳极，也包括镀锌层、热喷锌以及满足相应条件的富锌底漆。放到富锌涂层里，至少要具备几项条件：有足够的活性金属锌，锌粒之间形成连续导电路径，锌粒能与清洁钢基材有效接触，电解质还能让离子回路闭合。

富锌底漆需要足够的活性锌形成导电网络。锌粉颗粒要彼此接触，还要与清理到位的钢表面有效接触，才具备形成电偶保护的基础。锌颜料水平偏低，或者锌粒被树脂充分包覆、彼此绝缘，实际表现可能更接近普通屏蔽体系。

“含锌”“锌粉底漆”“金属粉涂层”都不能单独作为牺牲阳极成立的证据。锌含量要看干膜中的金属锌口径，还要结合PVC、CPVC、粒径和形貌、分散状态、树脂包覆、电阻或电位表现来判断。

锌很多但颗粒被绝缘树脂分开，电流仍然走不通。施工中锌粉沉降、搅拌不足，实涂漆膜与送检样品也可能已经不同。

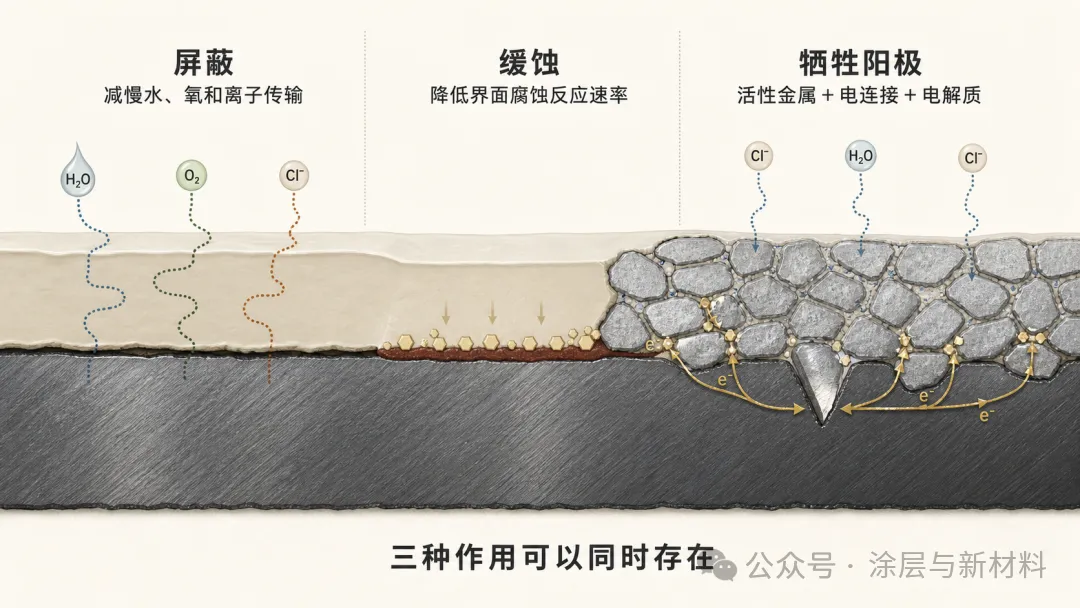

实际工程很少要求某个机理单独承担全部保护任务。常见的“富锌底漆加环氧中间漆加耐候面漆”，底漆在缺陷附近可能提供牺牲保护，中间漆增加屏蔽厚度，面漆承担耐候和外观。富锌底漆服役后，锌腐蚀产物还可能填充部分孔隙，使后期的屏蔽贡献增加。

缓蚀颜料也会与漆膜阻隔相互影响。介质需要进入一定程度，活性组分才有机会到达界面；介质传输过快，底材又会承受更高的腐蚀负荷。给产品贴上“纯屏蔽型”或“纯缓蚀型”标签，常常会漏掉配方和服役过程中的交叉作用。

防腐选型需要把环境、表面处理和预期耐久性放在同一套体系里考虑。某一种颜料或某一个机理，不能直接换算成现场寿命。

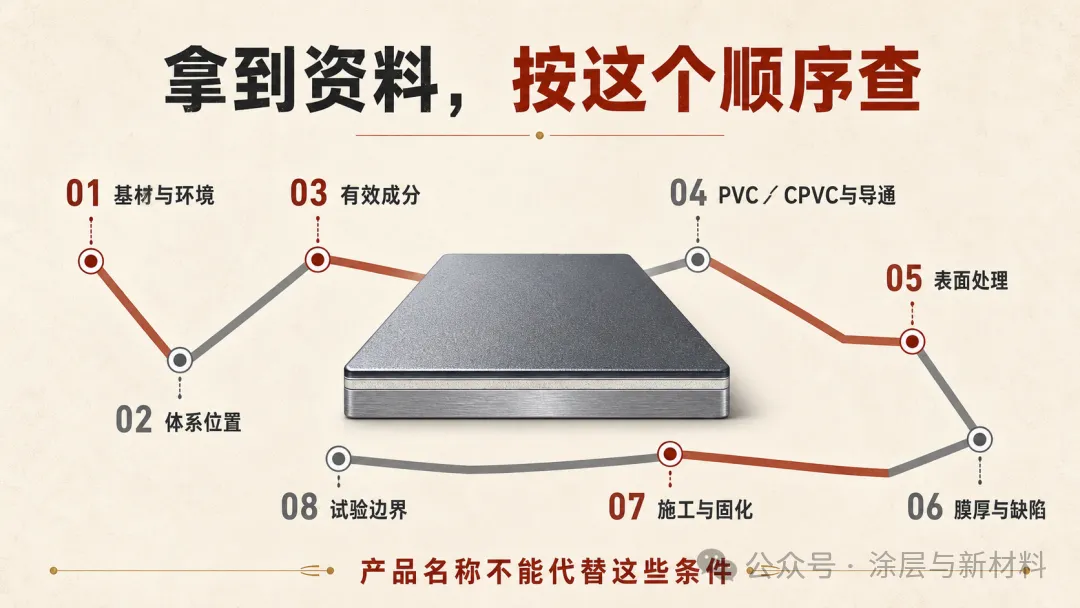

选型表里可以保留“防锈”这一栏，但还要另列主要作用、成立条件和验证证据。遇到“缓蚀”“高屏蔽”“牺牲阳极”这些词，沿着成分、漆膜结构、金属界面和服役环境逐项核对，才能判断它在这个项目里能做什么，还有哪些风险需要由表面处理、施工和整套配套来控制。
