设备为什么总是“点蚀”?揭开Cl⁻腐蚀的真正杀伤力:从局部失效到油气田综合防护
2026-08-06 13:40:56 作者:本网整理 来源:网络 分享至:



一台不锈钢换热器运行三年,壁厚检测几乎无变化,却在第四年突然穿孔泄漏。拆开一看,腐蚀坑深度已超过壁厚一半,坑口直径不到2毫米——这就是Cl⁻腐蚀的典型面孔。

油气田工程人员熟悉CO₂腐蚀的均匀减薄,也警惕H₂S腐蚀的氢脆开裂,但对Cl⁻腐蚀却常常掉以轻心。原因很直观:CO₂和H₂S是气体,有检测数据、有分压指标;Cl⁻溶解在水里,浓度波动大,且本身不参与氧化还原反应,容易被误认为“只是盐,不腐蚀金属”。

这种认知偏差,正是Cl⁻腐蚀最具杀伤力的伪装。

01

一、Cl⁻不腐蚀金属,但它让金属“自我毁灭”

Cl⁻的破坏力不在于它直接与铁反应,而在于它精准攻击了金属的“自我保护机制”——钝化膜

钢铁、不锈钢及耐蚀合金的耐腐蚀性,依赖于表面一层仅几纳米厚的氧化膜(不锈钢主要为Cr₂O₃)。这层膜极薄,却能有效阻隔腐蚀介质与基体接触。Cl⁻的离子半径仅0.181 nm,且电负性强,能够:

① 竞争吸附

与钝化膜中的O²⁻争夺吸附位点,局部置换氧原子;

② 渗透破坏

沿膜缺陷(晶界、夹杂物、位错)渗入膜内,形成可溶性氯化物(FeCl₂、CrCl₃);

③ 诱发点蚀核

在膜薄弱处形成直径20~30 μm的微小蚀孔。

蚀孔一旦形成,真正的危险才开始。

02

二、点蚀的“自催化陷阱”:为什么小坑会变成深洞?

Cl⁻腐蚀最危险的特征,是蚀孔内部会形成一个自我加速的腐蚀环境。这一过程可分为四个阶段:

① 第一阶段:膜破裂

Cl⁻优先吸附于钝化膜缺陷位置(如MnS夹杂物周围),使局部保护膜失稳溶解。

② 第二阶段:阳极快速溶解

裸露金属成为小阳极,周围大面积钝化膜覆盖区成为大阴极,形成“大阴极-小阳极”腐蚀电池,电流密度高度集中。

③ 第三阶段:坑内酸化(自催化核心)

蚀孔内Fe²⁺不断积累并水解:Fe²⁺ + H₂O → FeOH⁺ + H⁺。局部pH迅速降至2~3。为维持电荷平衡,外部Cl⁻持续向孔内迁移富集,浓度可达外部溶液的3~10倍。

④ 第四阶段:深部扩展

坑内强酸环境加速金属溶解,而坑口因腐蚀产物沉积形成“二次钝化膜”,阻碍物质交换,使内部酸化持续加剧。设备外观几乎无变化,内部却已接近穿孔。

这种“自催化循环”意味着:点蚀一旦启动,停止它远比预防它困难。

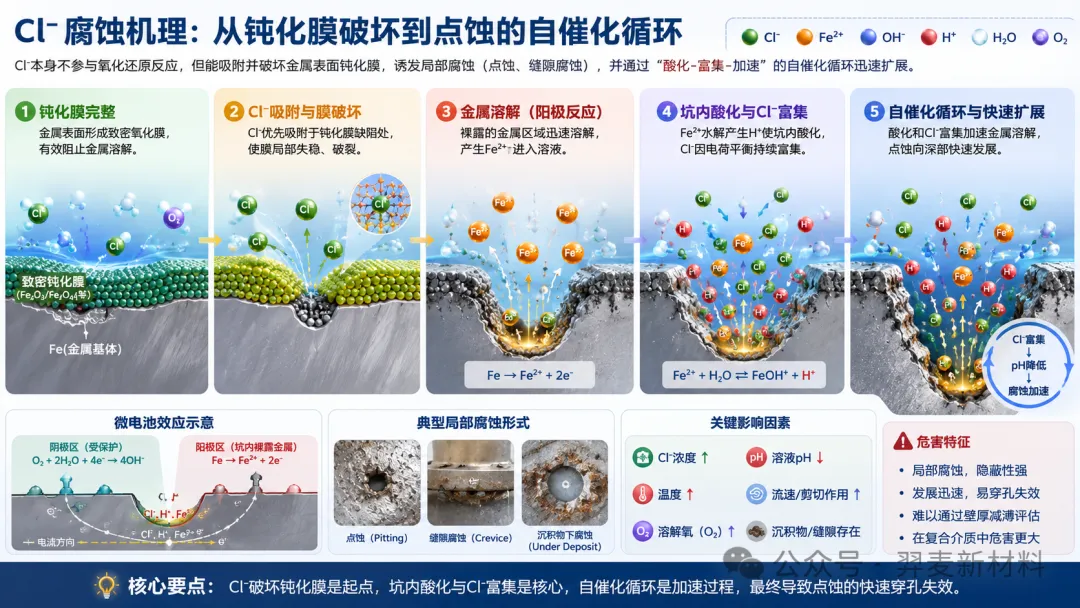

Cl⁻诱导局部腐蚀机理图:钝化膜破坏与点蚀自催化循环

03

三、Cl⁻腐蚀与CO₂、H₂S的本质区别

腐蚀类型
核心作用
典型破坏形式
最大风险
CO₂腐蚀
酸化介质,促进电化学腐蚀
均匀腐蚀、Mesa腐蚀
壁厚减薄、速率可预测
H₂S腐蚀
腐蚀+促进氢渗透
硫化腐蚀、SSC、HIC
材料脆性开裂、突发失效
Cl⁻腐蚀
破坏钝化膜,诱发局部腐蚀
点蚀、缝隙腐蚀、沉积物下腐蚀
局部穿孔、隐蔽性强、难监测

关键差异:

▍CO₂决定“腐蚀有多快”

——腐蚀速率可通过模型预测;

▍H₂S决定“材料会不会开裂”

——氢损伤有明确的材料硬度控制标准;

▍Cl⁻决定“腐蚀会不会在局部失控”

——点蚀的随机性和隐蔽性使风险难以量化。

04

四、复合腐蚀:Cl⁻是“催化剂”,不是“配角”

实际油气田中,单一腐蚀环境反而较少,复合腐蚀环境才是常态,Cl⁻几乎总是与CO₂、H₂S共存。此时Cl⁻的角色不是简单的“叠加”,而是催化放大

▍CO₂ + Cl⁻:保护膜更难形成

CO₂降低溶液pH,使FeCO₃保护膜生成条件恶化;Cl⁻则直接破坏已形成的膜。两者协同下,局部腐蚀倾向显著高于单一因素。研究表明,在含Cl⁻的CO₂环境中,碳钢的腐蚀形态从均匀腐蚀转向严重的点蚀和缝隙腐蚀。

▍H₂S + Cl⁻:氢损伤风险叠加

FeS膜虽有一定保护性,但Cl⁻削弱其稳定性,促进局部腐蚀形成。局部腐蚀坑成为氢富集区,显著提高SSC(硫化物应力开裂)和HIC(氢致开裂)敏感性。在115℃、130 g/L Cl⁻、H₂S/CO₂分压100 kPa/500 kPa环境中,超级双相不锈钢S32750仍出现点蚀,说明高Cl⁻条件下即使耐蚀合金也难以幸免。

▍CO₂ + H₂S + Cl⁻:最复杂的腐蚀生态

这是油气田最难治理的腐蚀环境。此时需要同时考虑:

· 腐蚀速率(CO₂主导);

· 氢损伤风险(H₂S主导);

· 局部穿孔风险(Cl⁻主导);

· 腐蚀产物膜的竞争形成与稳定性;

· 温度、压力、流速、水化学组成的耦合影响。

任何单一指标都不足以评价整体风险。

05

五、Cl⁻腐蚀防治:为什么缓蚀剂不是万能解?

▍5.1 材料选择:Cl⁻浓度是硬门槛

Cl⁻浓度范围
推荐材料
限制条件
< 1,000 mg/L
碳钢+缓蚀剂
需控制局部腐蚀
1,000~5,000 mg/L
316L不锈钢
温度<60℃,避免缝隙
5,000~30,000 mg/L
2205双相不锈钢
注意σ相析出和焊接工艺
> 30,000 mg/L
2507超级双相钢/825合金
成本高,需严格焊接控制

关键认知:不锈钢的耐Cl⁻能力与温度强相关。温度每升高10℃,点蚀电位负移约20 mV,临界Cl⁻浓度下降15%。这意味着60℃下的安全Cl⁻浓度,在80℃时可能已超标。

▍5.2 缓蚀剂:成膜是核心,但Cl⁻环境下更难

Cl⁻腐蚀的缓蚀剂需满足两个条件:① 竞争性吸附——在Cl⁻之前占据金属表面活性位点;② 致密成膜——形成Cl⁻难以穿透的疏水屏障。咪唑啉类、季铵盐类缓蚀剂通过N原子与Fe的空d轨道配位吸附,长链烷基形成疏水层。但在高Cl⁻环境中,Cl⁻与缓蚀剂分子竞争吸附,缓蚀效率显著下降。因此高Cl⁻环境通常需要:更高剂量的缓蚀剂;复配增效(如咪唑啉+季铵盐+硫脲);或改用耐蚀合金。

▍5.3 沉积物控制:被忽视的“腐蚀加速器”

沉积物(垢、菌泥、砂粒)下方形成氧浓差电池,Cl⁻在缝隙内富集,诱发沉积物下腐蚀。治理需结合:阻垢分散剂;杀菌剂(控制SRB等微生物);定期清洗。

▍5.4 监测:从“事后补救”到“事前预警”

点蚀的隐蔽性要求监测技术能捕捉早期信号:

① 电化学噪声(EN):捕捉亚微米级蚀孔萌发的电流波动特征(10⁻³~10⁻¹ Hz);

② 电化学阻抗谱(EIS):钝化膜电阻下降三个数量级时预警;

③ 微区扫描振动电极(SVET):定位蚀孔周边的微区电流分布。

06

六、行业焦点:Cl⁻腐蚀治理的五个真问题

▍焦点1:临界Cl⁻浓度是否存在统一标准?

不存在。临界Cl⁻浓度与材料类型、温度、pH、氧化还原电位、应力状态均相关。例如304不锈钢在常温纯水中的临界Cl⁻浓度约200 ppm,但在60℃、含H₂S的环境中可能降至50 ppm以下。工程上应基于具体工况评价,而非套用通用数据。

▍焦点2:为什么缓蚀剂在Cl⁻环境中效果打折?

Cl⁻与缓蚀剂竞争吸附位点,且高Cl⁻浓度下双电层压缩,缓蚀剂分子难以有效吸附。解决方案包括:提高缓蚀剂浓度、引入多吸附中心分子(如多咪唑啉季铵盐)、或改用耐蚀合金。

▍焦点3:Cl⁻腐蚀能否通过“降盐”根治?

理论上降低Cl⁻浓度是最直接方案,但油气田采出水、地层水、海水回注等场景中Cl⁻来源不可控。实际治理思路是“耐受+防护”:选材耐受当前Cl⁻水平,辅以缓蚀剂和监测,而非追求脱盐。

▍焦点4:微生物与Cl⁻腐蚀的关系?

硫酸盐还原菌(SRB)代谢产生的硫化物与胞外聚合物协同,使局部腐蚀速率提高2~3个数量级。在高Cl⁻环境中,微生物腐蚀与Cl⁻点蚀叠加,风险倍增。

07

七、eMAI™ Cl⁻腐蚀综合防控方案

针对Cl⁻参与的复杂腐蚀环境,eMAI™提供分层防控策略:

层级
措施
对应产品/服务
材料层
耐蚀合金选型咨询
双相钢/镍基合金技术评估
化学层
高盐环境缓蚀剂
咪唑啉类(COI系列)、季铵盐复配体系
工艺层
阻垢、杀菌、清洗
阻垢分散剂、杀菌剂、FeS除垢剂
监测层
在线腐蚀监测
电阻探针、EIS评价、数据分析服务

核心理念:Cl⁻腐蚀治理不是“加一种缓蚀剂”,而是材料-化学-工艺-监测的协同。在CO₂/H₂S/Cl⁻共存环境中,需针对分压比、Cl⁻浓度、温度进行定制化配方设计,并通过在线监测验证效果。

Cl⁻腐蚀的危险性,恰恰在于它的“不起眼”。它不产生气体、不改变颜色、不造成均匀减薄,却在钝化膜的缺陷处悄然启动自催化循环,最终以小孔径、大深度的点蚀形式突然穿孔。

与CO₂和H₂S相比,Cl⁻更像一个“幕后推手”——它不主导腐蚀,但决定腐蚀会不会在局部失控。在复合腐蚀环境中,忽视Cl⁻的作用,往往意味着对整体风险的低估。

从破坏钝化膜到诱发点蚀,从自催化酸化到复合环境放大,Cl⁻腐蚀的每一步都有清晰的科学逻辑。治理的关键,在于理解这些逻辑,并建立材料、化学、监测相结合的系统防线。
