为什么铝"生锈"能保护自己，铁却越锈越烂？
2026-07-23 17:28:04
作者：本网整理 来源：网络
分享至：
一、初中化学课上，那个被轻轻带过的"为什么"
几乎每个中国学生在初中化学课上，都背过这样一段对比："铝在空气中与氧气反应，生成一层致密的氧化铝薄膜，从而阻止铝进一步氧化。""铁在潮湿的空气中生锈，铁锈疏松多孔，不能阻止里层的铁继续被腐蚀。"老师讲完，你点点头，在笔记本上划出重点，考试时能准确填空。但有没有一个瞬间，你放下笔，突然想问：同样是金属，同样是氧化，甚至是同样的价态（三氧化二铝/铁），为什么铝的氧化膜就是致密的刀枪不入的保护膜，铁的氧化膜却"疏松"得像海绵？课本告诉你"是什么"，却没有解释"为什么"。这个"为什么"背后，藏着一个从厨房铝锅到航天发动机的普适规律，藏着一组能预判金属命运的神秘数字，更藏着材料科学家百年来的核心追问——
二、命运的判词：P-B比

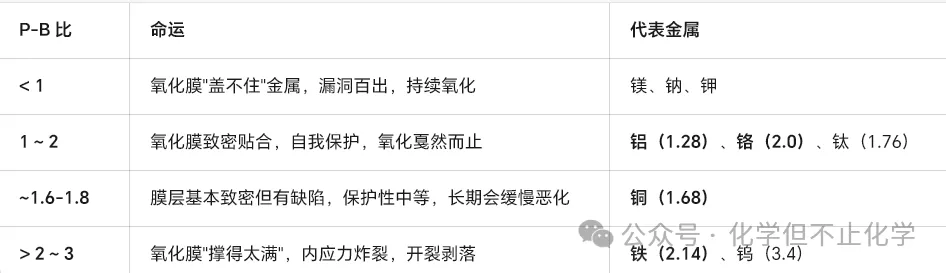

1923年，英国冶金学家Pilling和Bedworth在研究金属高温氧化时，发现了一个简单却深刻的规律：> 氧化膜的体积，应该恰好比"被吃掉的"金属体积大一点点。他们定义了一个比值，后来被称为Pilling-Bedworth比值，简称P-B比：这个比值就像金属氧化膜的"命运判词"，直接决定氧化膜是"护身符"还是"催命符"：现在回头看初中课本，那个"致密"与"疏松"的对比，本质上就是P-B比落在不同区间的结果。
三、铝的"自限性氧化"：纳米级的完美防护

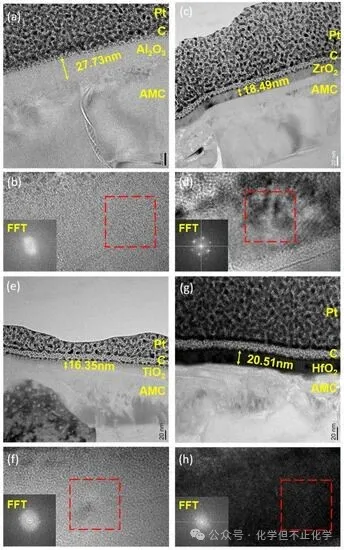

铝的P-B比是1.28——氧化铝体积比被消耗的铝体积大28%。这个"略大"恰到好处：膜层能完整覆盖金属表面，又因为膨胀量不大，不会产生足以撕裂膜层的内应力。它像一件量身定制的紧身衣，既贴身又不妨碍活动。把一块抛光铝片放在空气中，一秒内，表面就形成了一层约2纳米厚的Al₂O₃膜。这层膜薄到什么程度？大约只有20个铝原子叠起来的厚度。但它已经足以让铝的氧化速率从"指数级"骤降到"几乎为零"。为什么？因为Al₂O₃的晶体结构是刚玉型——氧离子呈六方密堆积，铝离子卡在八面体间隙里，排布得严丝合缝。氧离子和铝离子的扩散系数低得惊人（约10⁻¹⁵ cm²/s），相当于在密不透风的房间里，连一只蚊子都飞不进去。下面这张透射电镜（TEM）截面图，展示了铝表面氧化铝保护膜的真实厚度——仅约27纳米，却足以阻断腐蚀介质的渗透：氧化从此进入"抛物线动力学"：膜厚与时间的关系是：时间翻100倍，膜厚只增10倍。一年后，膜厚可能只从2纳米长到5纳米。这就是阳极氧化铝的工艺原理——人为施加电压，强制驱动氧离子扩散，把这层天然膜增厚到几十微米，变成坚硬的防护层。你手机壳上的彩色氧化铝、建筑幕墙的银色铝板，都是这种"人工放大版"的自然奇迹。
四、铁的"灾难性氧化"：锈层里的内应力战争

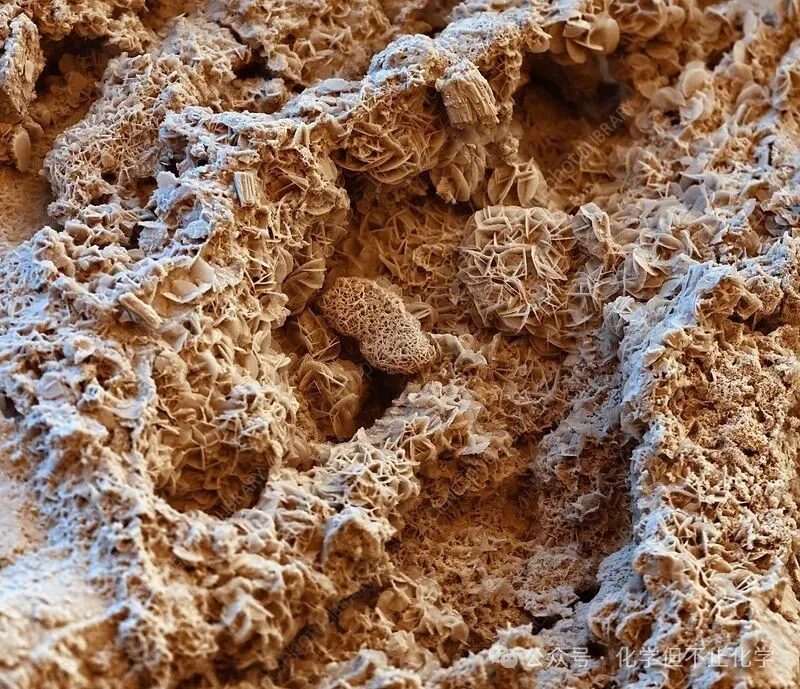

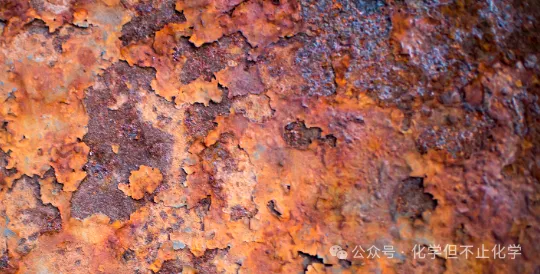

铁的P-B比是2.14——三氧化二铁的体积是消耗铁体积的两倍多。想象一下，你的皮肤突然膨胀一倍，会发生什么？撕裂、起泡、剥落。铁锈就是这样"撑裂"的。先看看铁锈在肉眼下的样子——大片剥落、龟裂、布满孔洞：再把它放到扫描电镜（SEM）下观察，铁锈的微观结构更令人震惊——像一片被炸毁的废墟，针状晶体交错堆叠，孔隙纵横：更复杂的是，铁在空气中其实不会只生成一种氧化物，还记得铁溶解在酸中的反应吗？铁刚被酸氧化时形成的并非是三价铁，而是二价的亚铁。温度稍高时，铁表面会同时存在三层：
- 最内层：FeO（氧化亚铁，P-B比约1.7，还算致密）
- 中间层：Fe₃O₄（四氧化三铁，P-B比约2.1，开始撑裂）
- 最外层：Fe₂O₃（三氧化二铁，P-B比约2.14，蓬松多孔）
Fe₂O₃是铁锈的主要成分，三价的铁离子空位缺陷极多，还容易吸附水分子形成水合氧化铁（FeOOH），让铁锈的体积进一步膨胀。这层膜像一块被过度发酵的面团，内部充满孔隙和裂纹，孔隙率高达30-50%。更致命的是，Fe₂O₃还具有一定的电子导电性（半导体特性）。它不仅是物理屏障失效，还成了电化学腐蚀的"高速公路"——电子可以在锈层中迁移，构成腐蚀原电池，加速基体溶解。你看到的红褐色铁锈，本质上是一团失去结构完整性的氧化铁水合物，能吸附自身重量数倍的水分。铁锈越厚，吸水越多，腐蚀越快——这不是保护层，而是腐蚀的"加速器"。裂缝暴露新鲜铁表面，氧化继续，裂缝再扩大……恶性循环。这就是为什么铁锈永远"除不尽"——就算擦掉表面的锈，里面的铁也早已千疮百孔。
五、铜的"中间态"：铜绿的"有限保护"

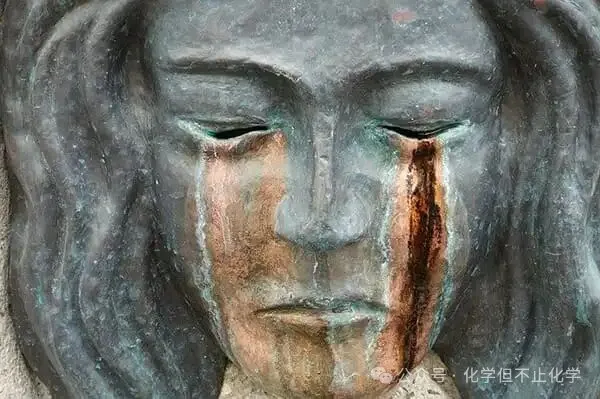

铜的P-B比约1.68——落在"致密区间"的偏高位置，但又不至于像铁那样失控。这个数值暗示了铜氧化膜的特殊性格：基本致密，但不完美；有保护性，但有限。先看铜绿在现实中的样子——斑驳的青绿色覆盖层，既有保护性又透露着岁月的痕迹：在干燥空气中，铜表面会形成一层薄薄的Cu₂O（氧化亚铜，P-B比约1.64-1.7），致密且附着力强，能提供一定的保护。但如果环境中有二氧化碳、水分和氧气同时存在——比如博物馆里的青铜器，或者你家水管上的铜接头——事情就开始变得复杂了。铜会生成碱式碳酸铜Cu₂(OH)₂CO₃，也就是我们熟悉的"铜绿"。它的P-B比计算更复杂，但本质上是一种层状结构的碱式盐，晶体结构中存在层间空隙和通道。铜绿不像Al₂O₃那样密不透风，也不像铁锈那样蓬松如海绵——它更像一堵有裂缝的砖墙。为什么青铜器能保存千年？ 因为铜绿虽然多孔，但孔隙是"死胡同"式的——层状结构中的通道并不贯通，氧气和水分的渗透速度很慢。铜绿的生长遵循"对数规律"：初期较快，后期几乎停滞。那层青绿色的锈壳，反而成了文物的"时间胶囊"。为什么铜水管会"点蚀穿孔"？ 因为铜绿的保护性不均匀。在局部缺陷处（如焊接热影响区、杂质富集点），铜绿膜破裂，形成小阳极（裸露铜）和大阴极（周围铜绿覆盖区）的电偶腐蚀，局部穿孔速度极快。这就是为什么老旧铜水管不是均匀变薄，而是突然漏水。为什么自由女神像能保持铜绿色？ 因为她表面的铜绿层已经"成熟"——厚度约0.1-0.2毫米，外层是稳定的碱式碳酸铜，内层是致密的Cu₂O。这种双层结构提供了"够用"的保护，让内部铜骨架在130多年的海风中安然无恙：但如果铜绿层被酸雨破坏（比如pH<4的酸雨溶解碱式碳酸铜），内部铜就会加速腐蚀。下面这张青铜雕塑的照片，铜绿剥落处露出的铜基体正在经历"铜泪"般的腐蚀：铜的氧化膜告诉我们：P-B比不是唯一的判据，晶体结构、环境介质、膜层多层结构同样关键。 铜绿的存在，让"致密vs蓬松"的二元对立，变成了"有限保护"的灰色地带。
六、镁的"先天不足"：连盖都盖不住

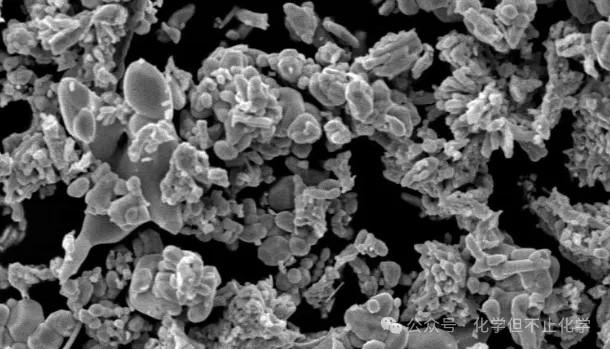

如果说铁是"盖得太满撑裂了"，镁则是"根本盖不住"。镁的P-B比只有0.81——氧化镁的体积比消耗的镁体积小19%。用一块比桌面还小的桌布去盖桌子，边角全部漏在外面。氧化镁（MgO）虽然是岩盐结构，本身致密，但因为体积不足，膜层在生长过程中不断产生拉应力，形成网状裂纹和贯穿孔隙。下面这张SEM照片清晰展示了镁氧化物的多孔、颗粒状微观结构：氧气和水蒸气长驱直入，镁的氧化几乎不受阻碍。这也是为什么镁合金被称为"最难保护的金属"之一。航空用的镁合金零件必须依赖微弧氧化、化学转化膜或有机涂层等人工手段，才能勉强获得防护能力。
七、铬的"钝化魔法"：不锈钢不生锈的秘密

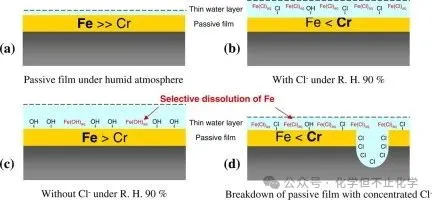

铬的P-B比恰好约2.0，处于致密膜区间的上限。单质铬在空气中会迅速形成Cr₂O₃膜，致密、稳定、附着力极强。下面这张示意图展示了不锈钢钝化膜的结构——极薄的Cr₂O₃层（仅1-3纳米）覆盖在铁基体上，氯离子会破坏这层膜导致点蚀：但铬的真正"魔法"在于：当它与铁组成合金（不锈钢）时，只需要12%以上的铬含量，就能在铁的表面"嫁接"一层Cr₂O₃膜。这层膜薄到肉眼不可见（1-3纳米），但它把铁的"命运"彻底改写了。铁原本要生成蓬松多孔的Fe₂O₃，现在被铬"抢"走了氧化权——铬优先氧化，形成致密的Cr₂O₃，把铁保护在膜下。这就是不锈钢"钝化"的本质：不是铁不生锈，而是铬替铁生了一层"好锈"。如果这层Cr₂O₃膜被破坏（比如氯离子穿透、机械划伤），铁就会暴露并重新生锈。所以不锈钢并非"永不生锈"，而是"锈得很有策略"。
八、钨的"粉化灾难"：P-B比过高的终极惩罚
钨的P-B比高达3.4——三氧化钨的体积是消耗钨体积的3.4倍。高温下，钨表面生成的WO₃膜层内应力极大，不是简单开裂，而是直接粉化剥落。WO₃在高温下呈现为紫色粉末状：更可怕的是，WO₃的熔点只有1473°C，远低于钨的熔点（3422°C），氧化过程中膜层会熔化流淌，暴露出更多新鲜表面。结果是什么？一块致密的钨金属，在800°C以上的空气中会逐渐变成黄色粉末——这就是"pesting"（粉化）现象。航天器中的钨制部件必须严格避免高温氧化环境，否则结构会在数小时内彻底崩解。
九、五种金属的氧化命运图谱

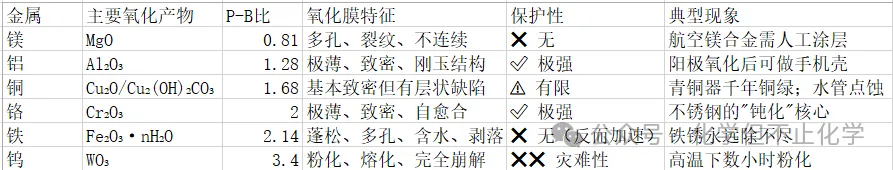

从这张图谱可以清晰看到：P-B比从<1到>3，氧化膜的保护性呈现一个"倒U型"曲线。最佳区间是12，铜的1.68处于"及格线"上沿，保护性中等；铁和钨则落在"灾难区"的两端。
十、从厨房到工业：氧化膜致密性的应用智慧

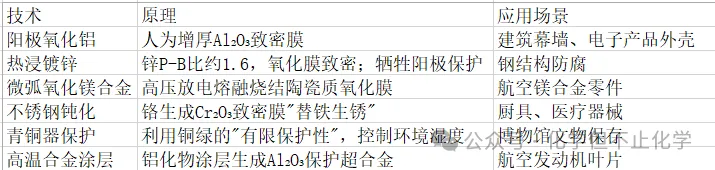

理解了P-B比，就能理解一系列工业技术的底层逻辑：
十一、结语：氧化膜的"身材管理"
P-B比<1，像穿了一件缩水的衣服，遮不住身体；P-B比>2，像穿了一件 oversized 的外套，走路都被绊倒；只有P-B比在12之间，才是量身定制的西装——贴身、得体、行动自如。铝、铬找到了自己的"合身尺码"，氧化成了它们的"保护伞"；铁、镁、钨的"尺码"不对，氧化成了它们的"催命符"；而铜，穿了一件略有瑕疵的定制外套——能挡风，但会在袖口漏雨。下次你拿起铝锅、铁锅，或者看到青铜器上的铜绿，不妨多看一眼。那层看不见的氧化膜，正在上演一场纳米级的"致密与蓬松"的生死博弈。而人类要做的，就是帮那些"尺码不对"的金属，人工裁剪一件合身的外套。毕竟，在材料的世界里，没有糟糕的氧化，只有不匹配的体积。
免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
