本文主要介绍十组容易被互相混淆的电化学基础概念——电位与过电位、电流与电流密度、阴极/阳极与正极/负极、SHE/RHE/Ag-AgCl 参比电极标度、Tafel 斜率与传递系数、交换电流密度与极限电流密度、双电层与扩散层、法拉第电流与非法拉第电流、本征活性与表观活性、TOF 与电流密度,并给出每一对在物理来源、测量对象和适用条件上的具体区分方式。
在电化学测试与文献里,电位、电流、Tafel 斜率、双电层、活性描述符经常出现在同一张图和同一句话里。
它们表面上共用同一批符号(V、A、mA/cm²、mV/dec),内部却来自完全不同的物理过程:有的描述电极的静态状态,有的描述偏离平衡的驱动量,还有的描述单位面积、单位质量或单个位点的规模差异。同一符号同时指向不同物理量时,物理来源容易被数值大小掩盖。
十组概念对的混淆来源分成四类:状态量与偏离量的混淆(电位 vs 过电位);延展量与强度量的混淆(电流 vs 电流密度、表观活性 vs 本征活性);名称约定与物理方向的混淆(阴极/阳极 vs 正极/负极、SHE/RHE/Ag-AgCl 参照);以及等效或互补关系的混淆(Tafel 与传递系数、双电层与扩散层、法拉第与非法拉第电流、TOF 与电流密度)。

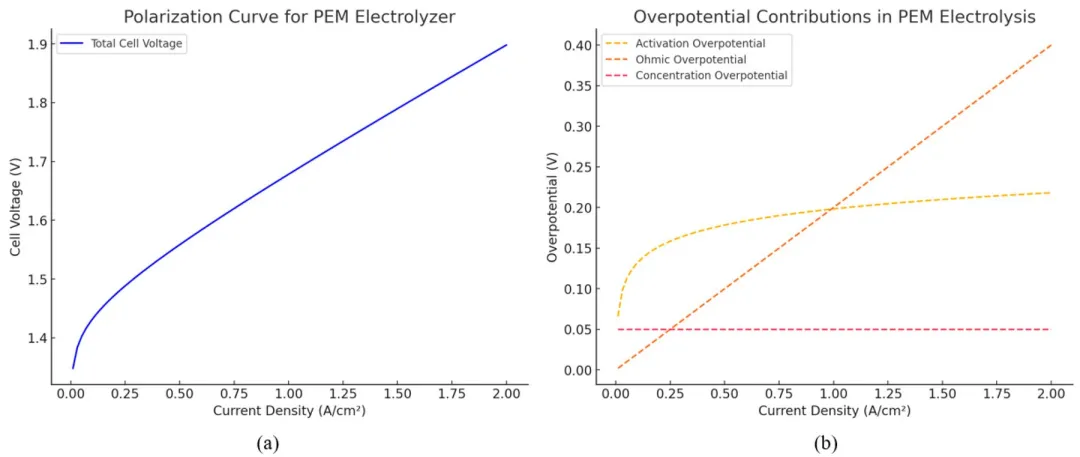

上方给出一条典型 PEM 水电解池的极化曲线与过电位分量分解。同一张图内横轴电流密度、纵轴电池电压、活化极化、欧姆极化和浓差极化并存,也构成后续十组概念展开的物理背景。
电位记录什么,过电位记录什么?
电极电位(E)是电极相对参比电极的相对电势,描述电极所处的静态电化学状态,只反映电极此刻的电势位置,与是否有净反应无关。
开路电位(OCP)与平衡电位(Eeq)都属于电极电位,两者的差别在于电极是否处于零净反应速率。Eeq 由能斯特方程从反应物/产物活度算出:Eeq = E° + (RT/nF) ln(aox/ared)。
过电位(η)是施加电位偏离平衡电位的量:η = E_applied − Eeq,描述电极离平衡有多远,是驱动净反应的能量差。过电位又分解为活化过电位(ηact,用于跨越电荷转移能垒)、欧姆过电位(ηohm,用于克服欧姆电阻)和浓差过电位(ηconc,用于克服传质浓度梯度)。
以析氢反应为例,2H⁺ + 2e⁻ → H₂ 在标准态下 E_eq = 0 V vs SHE;施加 −0.2 V vs SHE 时 η_HER = −0.2 V,此时驱动能量约为 0.4 eV/molecule。E 是位置,η 是位移;两者共用 V 作单位,指向的物理量却完全独立——记录 E 时对应参比电极状态,报告 η 时对应反应偏离平衡的距离。

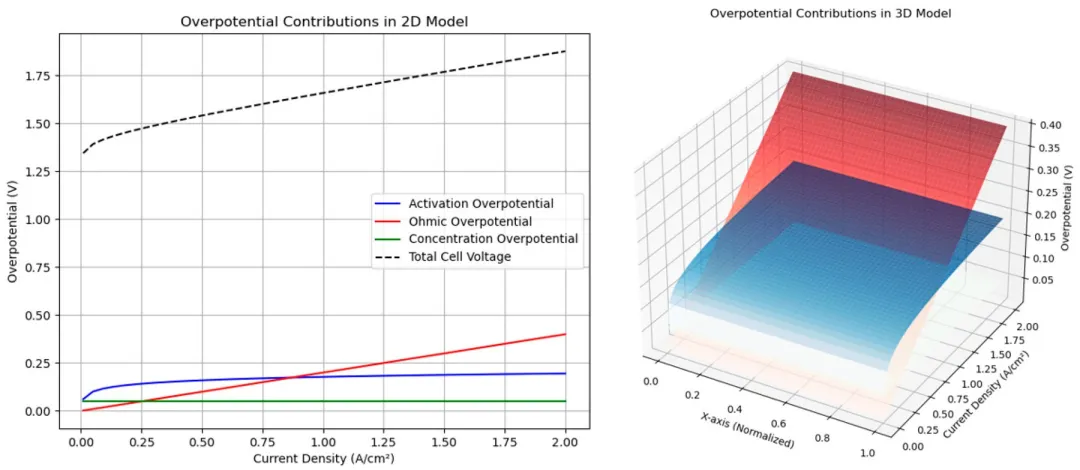

上方图给出 PEM 水电解模型中活化、欧姆、浓差三类过电位随电流密度的演化。低电流密度下活化占主导,中电流密度段欧姆占主导,接近极限电流时浓差急剧上升。三段贡献的相对占比决定了整条极化曲线的形状。
电流和电流密度差在哪里?
电流(I,单位 A 或 mA)是延展量,随电极几何面积成比例改变;电流密度(j,单位 mA/cm²)是强度量,只反映单位面积上的反应速率。
两块材料本征活性相同、几何面积一个 1 cm²、一个 5 cm²,测出的 I 分别为 10 mA 与 50 mA,但 j 都是 10 mA/cm²。直接比较 I 会把面积差别误当成活性差别。同一支催化剂在 5 cm² 大面积电极上测出的 500 mA,只能对应 100 mA/cm² 的几何活性水平。
j 又细分成 jgeo(几何电流密度,按电极几何面积)、jecsa(按电化学活性面积)和 jmass(按活性物质质量)。发表 LSV 曲线时几乎全部采用 jgeo;对比材料本征快慢时才用 jecsa 或 jmass。
选择图轴变量时以 j 为准,是让不同实验室、不同电极面积的曲线可对齐比较的前提。文献中的 benchmark 值——例如 OER 在 10 mA/cm² 处的过电位 η@10——默认按 jgeo 定义;同一材料在 jecsa 尺度下 η 值通常降低数十毫伏。
阴极/阳极和正极/负极是同一件事吗?
阴极和阳极的定义按反应方向:发生还原反应的电极称为阴极,发生氧化反应的电极称为阳极。这套命名跟随电子的接收/交出,与外部电路的电位高低无关。
正极和负极按电极对外部电路的电位高低命名:高电位一侧为正极,低电位一侧为负极。两套命名是否重合,取决于电池类型。
原电池自发放电(如锂离子放电、燃料电池):正极处发生还原反应→正极就是阴极;负极处发生氧化反应→负极就是阳极。
电解池由外源驱动(如水电解、锂离子充电):正极(外电源正端)处发生氧化反应→正极就是阳极;负极(外电源负端)处发生还原反应→负极就是阴极。

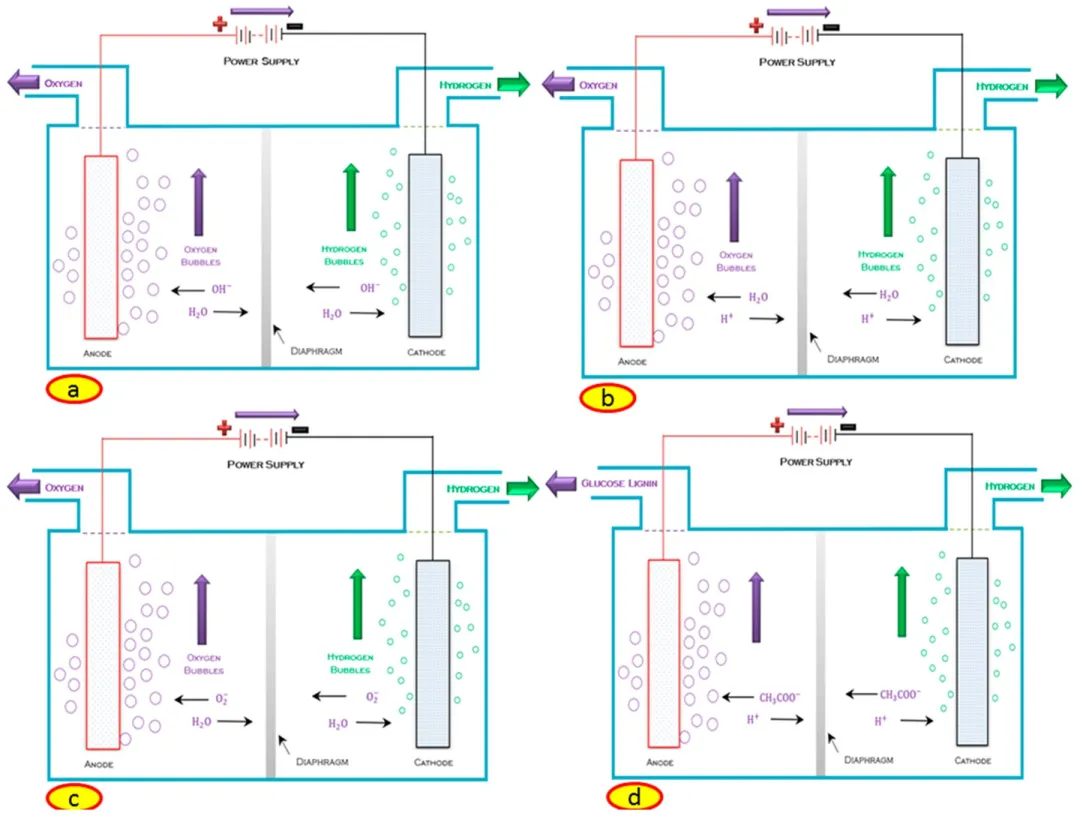

放电与充电切换后,同一物理电极上"阴极/阳极"标签互换,"正极/负极"标签沿用。锂电研究中所说的正极材料(如 LiCoO₂)指该电极在放电阶段作正极(=阴极),充电阶段变作阳极但仍称正极。以上装置图给出主流电解设备的电子/离子流向,可对应两类命名的双重规则。
SHE、RHE、Ag/AgCl 标度如何换算?
参比电极提供一个稳定的电位基准。标准氢电极(SHE)以标准态下(aH+ = 1,pH2 = 1 atm)H⁺/H₂ 的平衡电位定义为 0 V;可逆氢电极(RHE)随电解液 pH 移动:ERHE = ESHE + 0.059 × pH(25 ℃)。ESHE 是绝对参照点,ERHE 是随溶液 pH 变化的动态参照点。

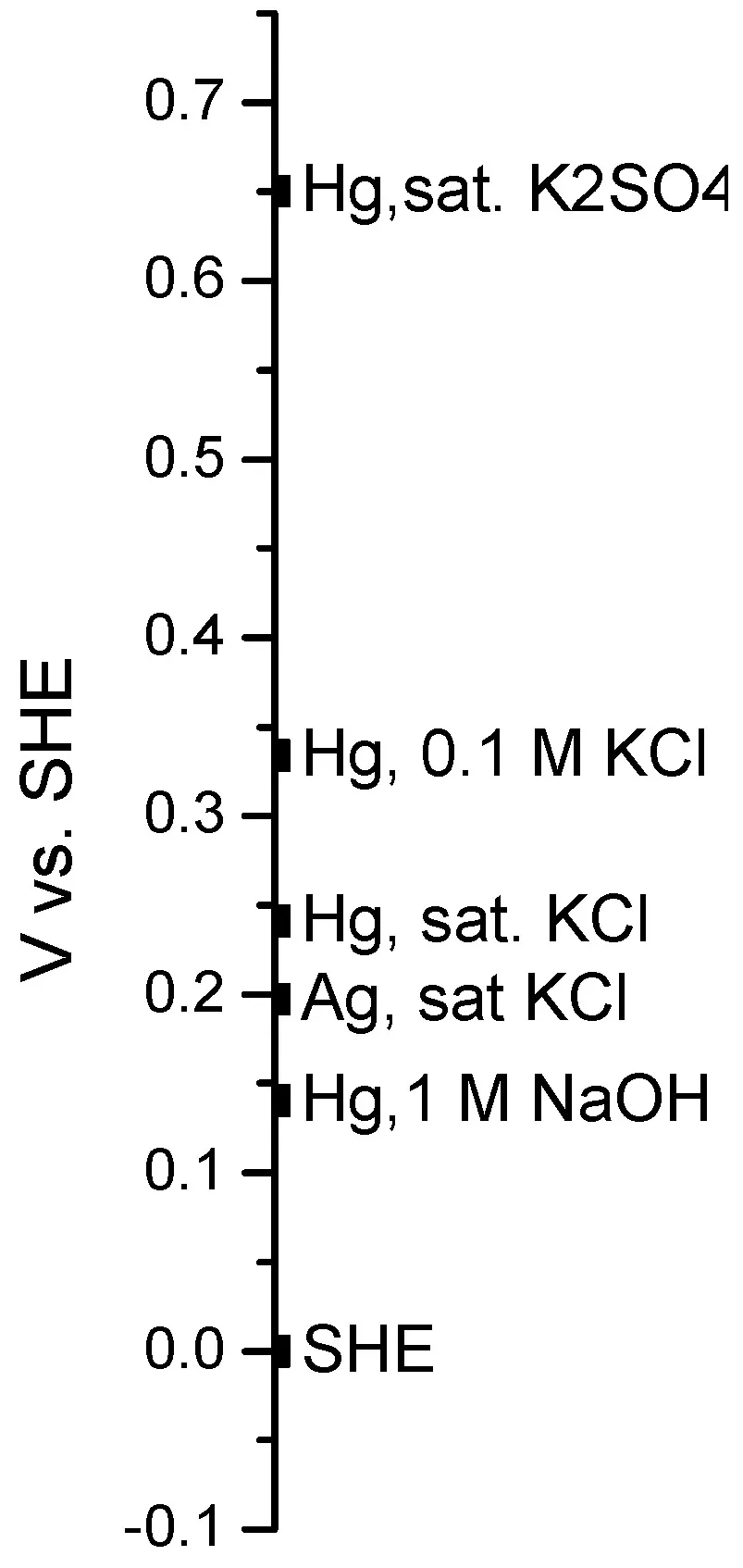

实验中常用二级参比:饱和 Ag/AgCl(E = +0.197 V vs SHE,25 ℃)、饱和 KCl 甘汞(SCE,E = +0.244 V vs SHE)、Hg/HgSO₄(+0.640 V vs SHE,饱和 K₂SO₄)。
换算规则:ESHE = Emeasured + ErefvsSHE;进而 ERHE = ESHE + 0.059 × pH。报告 OER 或 HER 过电位时,同一 pH 下的 RHE 标度扣除了溶液 pH 造成的电位偏移,使不同 pH 下的曲线可直接对比。碱性介质中直接用 vs Hg/HgO 报的数据,需按 ERHE = EHg/HgO + 0.098 + 0.059 × pH 换算再对齐。
Tafel 斜率和传递系数是同一信息的两种写法吗?

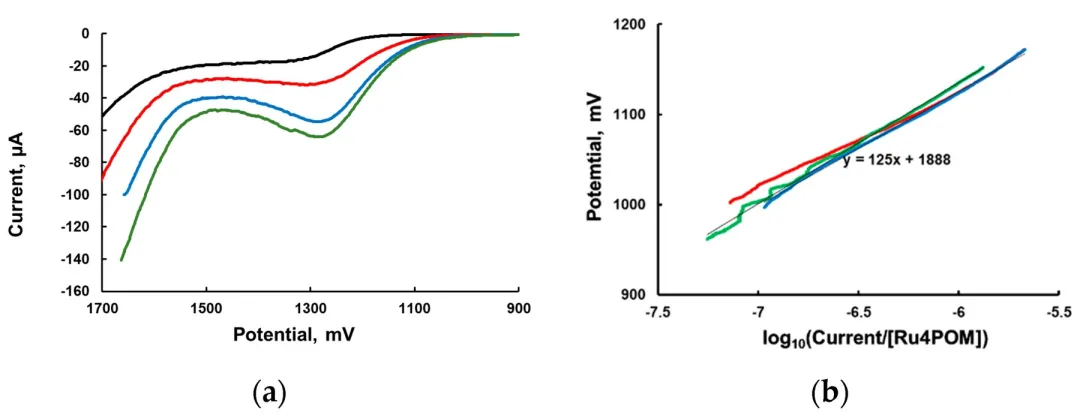

Butler–Volmer 方程在高过电位下(|η| > ~50 mV)简化为 Tafel 方程 η = a + b log₁₀(j)。Tafel 斜率 b = 2.303 RT / (αnF)(单位 mV/decade),表示过电位每增加 b mV,电流密度提高 10 倍。b 越小,同一 η 增量下电流增长越快。
传递系数 α(transfer coefficient)表示外加电位下降中有多少比例用于跨越活化能垒。α 与 b 由同一表达式互相换算:α = 2.303 RT / (nFb)。Tafel 斜率和传递系数是同一动力学参数的两种等价形式——文献用 b 报数值,机理研究用 α 反映能垒对称性。
常见对照:b ≈ 118 mV/dec、α ≈ 0.5 对应 Volmer 步(一次电子转移作速控步);b ≈ 30 mV/dec 对应 Heyrovsky 步或 Tafel 复合步(化学复合成为控速环节,电子转移紧随其后);HER 上 Pt 常报 ~30 mV/dec,Ni 常报 ~120 mV/dec。
交换电流密度和极限电流密度分别代表什么?
交换电流密度 j₀ 是平衡态下正、反两向反应速率的绝对值——净电流为零时,正向氧化与反向还原都以 j₀ 速率进行。j₀ 越大,本征电荷转移越快,同一 η 下电流也越大。Butler–Volmer 曲线在 η = 0 附近的斜率由 j₀ 决定。
极限电流密度 j_L 是扩散/传质控制下电流的上限——反应物到达电极表面的速率跟不上界面反应,电流不再随过电位增加。旋转圆盘电极下 j_L = nFDc/δ(Levich 方程),δ 为扩散层厚度。
j₀ 反映本征动力学,jL 反映传质极限,两者数量级可以差 3–6 个量级;j₀ 位于电位轴的原点附近,jL 出现在高过电位段的饱和平台。
以 Pt 上 HER 为例,酸性介质中 j₀ ≈ 10⁻³ A/cm²;旋转圆盘电极 1600 rpm、0.5 mM 反应物条件下 j_L 约为 10 mA/cm²。两者所在电位区间与所受控制机制完全独立——j₀ 存在于电位轴原点附近的动力学区,j_L 存在于扩散控制的饱和电位段。
双电层和扩散层如何在电极表面分开?

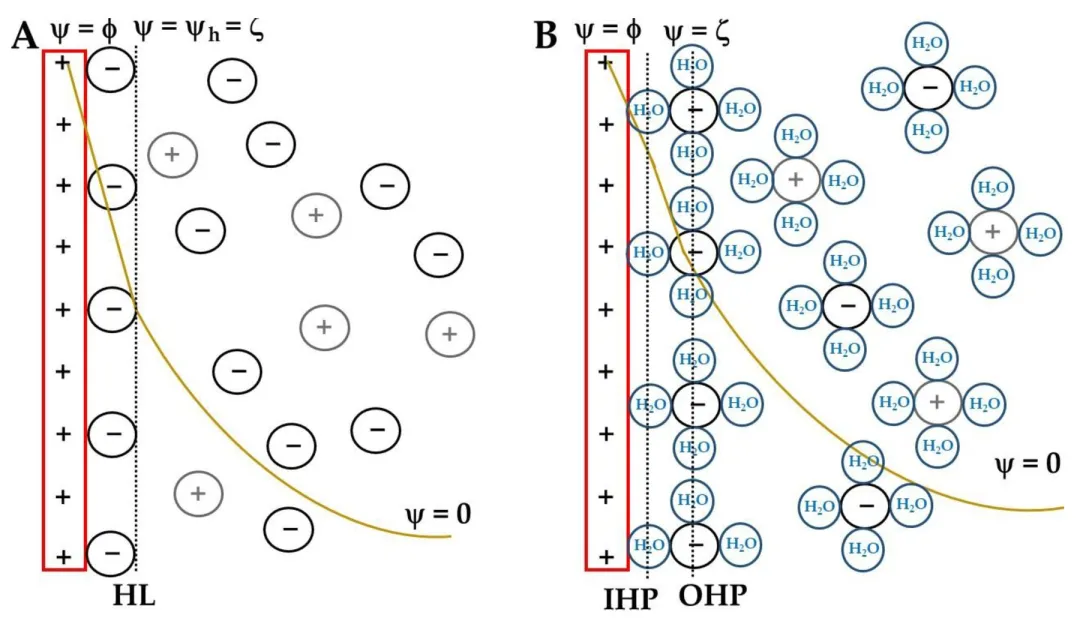

双电层(Electric Double Layer, EDL)是电极-电解液界面上电荷分布形成的静态结构。经典 Stern 模型分成三部分:内亥姆霍兹平面(IHP,含吸附离子和溶剂偶极)、外亥姆霍兹平面(OHP,含水化离子中心)和 Gouy–Chapman 扩散区。EDL 厚度约几个到几十埃(≈ 1–3 nm),电位主要在这段距离内下降。
扩散层则是溶液本体与电极表面之间的反应物浓度梯度区。它由反应消耗速率与传质速率同时决定,厚度从几微米到几百微米不等(δ ≈ 5–500 μm),远大于 EDL。
EDL 记录电荷排布的静态结构,扩散层记录反应物浓度的动态梯度——两者虽然都位于电极附近,物理意义与空间尺度都各自独立。EDL 由双电层电容 Cdl 表示,通过高频阻抗测量得到(水系电极 Cdl 常见 20–50 μF/cm²);扩散层由 Nernst–Planck 方程描述,其厚度受搅拌、电极转速、粘度和温度影响。
法拉第电流和非法拉第电流分别源自哪种过程?
法拉第电流由电荷穿越电极/电解液界面驱动的氧化还原反应产生,直接遵循法拉第定律:通过的电荷 Q = nFN。对应 CV 曲线上尖锐的氧化-还原峰、GCD 曲线上的电压平台,以及电池型材料的可逆容量。
非法拉第电流由双电层充放电或表面吸附/脱附驱动,界面上没有净电荷穿越、也没有价态变化。对应 CV 曲线上的近矩形形状、GCD 曲线上的近线性斜坡,属于纯静电或吸附式储能。

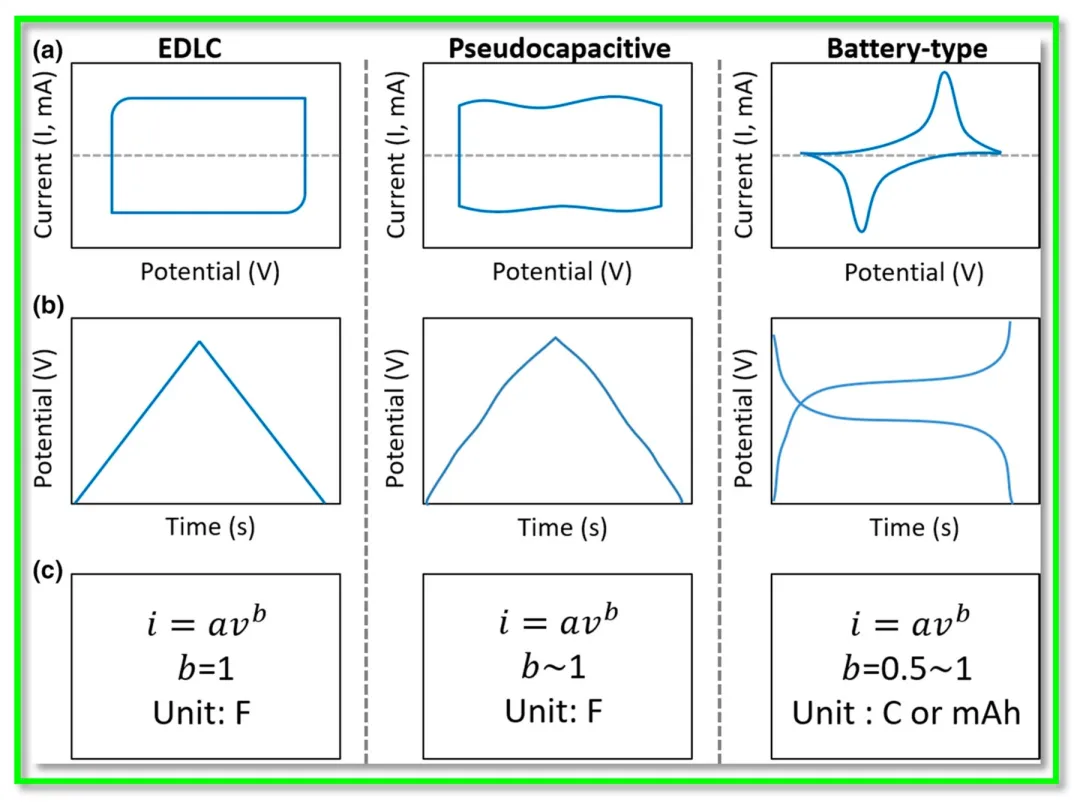

第三类过程介于两者之间:赝电容由发生在表面几原子层内的快速 Faradaic 过程(表面氧化还原或插层)产生,CV 呈准矩形、GCD 近线性但含电荷转移;判定时依据 CV 峰形、b 值和特征时间常数(b 接近 1 归为电容型,b 接近 0.5 归为电池型)。
活性炭、MXene 表面吸附型碳材料属于纯 EDLC;RuO₂、MnO₂ 属于表面赝电容;LiCoO₂、LiFePO₄ 属于电池型。区分三者不看容量绝对值,而看电流响应对扫速的依赖关系(i ∝ v^b)。
本征活性、表观活性、TOF、电流密度
表观活性(apparent activity)指整块电极的宏观性能,常用几何电流密度 jgeo(mA/cm²geo)在给定 η 处,或达到 10 mA/cm² 所需 η 表示。它包含材料本征动力学、真实活性位点数、传质、导电和粘结剂等所有因素。

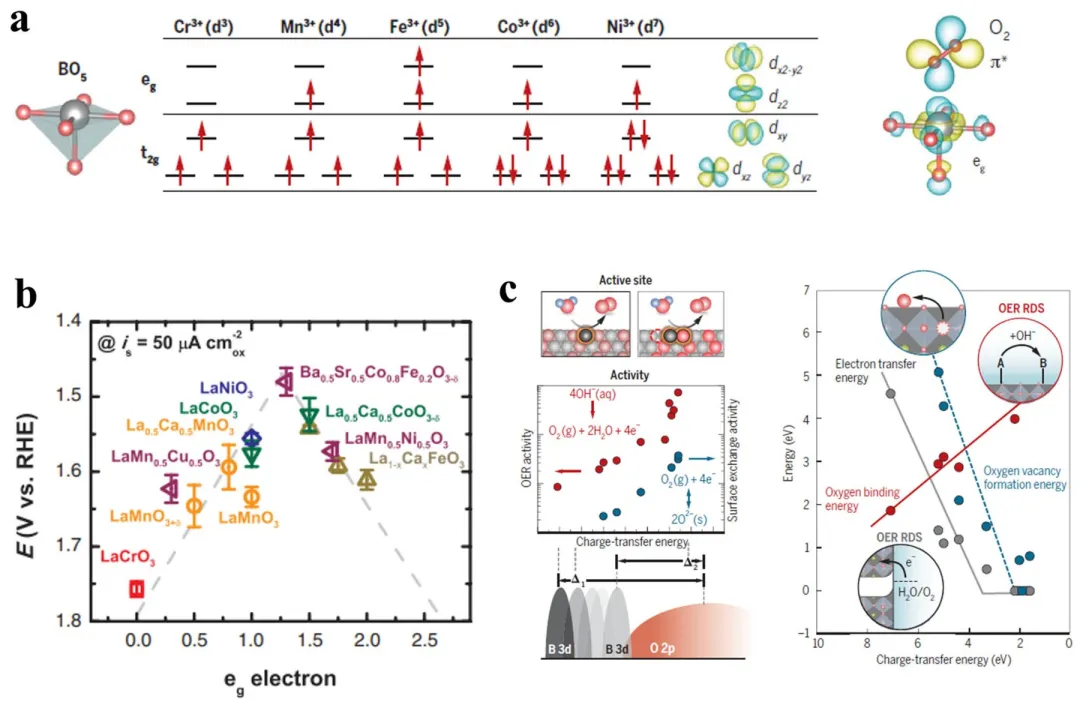

本征活性(intrinsic activity)去除面积、载量和传质影响后反映单位活性位点的反应速率,常用两种归一化:jecsa(按电化学活性面积,mA/cm²ECSA)和 jmass(按活性物质质量,A/mg)。同一材料的 jgeo 可通过增加载量提高数十倍,jecsa 却几乎不变。
TOF(Turnover Frequency,s⁻¹)把速率进一步归一到单个活性位点:TOF = j × A / (n × F × Nsite),Nsite 需通过 UPD、CO 脱附、金属溶出 ICP-MS 或 EXAFS 定量,其中单原子催化剂的 Nsite 与金属载量近似成正比、纳米颗粒催化剂需扣除内部原子。
三者从不同规模评价:TOF 记录位点自身翻转频率,jgeo 记录整块电极产物流量,jecsa 记录单位表面产物流量。以 OER 为例,IrO₂ 上 TOF 约 0.1–1 s⁻¹,Fe-Ni 单原子催化剂 TOF 可达 5–10 s⁻¹。同一催化剂可以 jgeo 高、TOF 低(表面位点多而每位点慢),也可以 TOF 高、jgeo 一般(位点少但每位点快)。
