本文讨论电化学反应驱动力的来源，包括电极电位、过电位、自由能差、界面电场和浓度梯度，并说明为什么不能只用电压大小解释反应速率、选择性和稳定性。

驱动力是不是外加电压？

外加电压会改变电极电子能量和界面电场，是电化学反应的重要驱动力来源。但反应真正能否发生，还要看反应物、产物和中间体之间的自由能关系。

在电极界面，电位决定电子转移的能量条件；催化剂表面决定反应物如何吸附和转化；电解液决定离子、溶剂和局部环境。三者共同决定反应路径。

因此，外加电压不是唯一解释。相同电位下，不同催化剂可能表现出完全不同的活性和选择性，原因就在于吸附能、界面结构和动力学过程不同。

过电位说明什么？

过电位是实际反应电位相对于热力学平衡电位的额外电位差。它反映了反应克服动力学障碍、传质阻力和界面损失所需要的额外驱动。

过电位越小，通常说明达到同一反应速率所需额外能量越少。但过电位不是单一物理过程的直接读数，它可能包含电荷转移、吸附、脱附、扩散、气泡覆盖和欧姆降等多种贡献。

因此，比较过电位时必须绑定电流密度、参比校正、iR 补偿、电解液、负载量和电极面积。脱离这些条件，过电位数值不适合横向比较。

自由能图为什么重要？

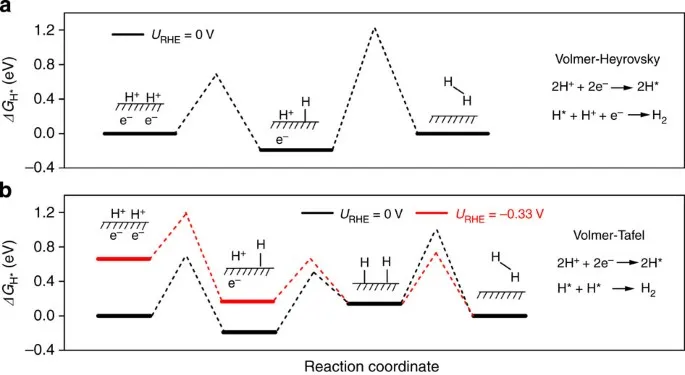

DFT 自由能图常用于说明反应每一步的热力学难易程度。对于 HER、OER、ORR、CO₂RR 等反应，关键中间体的吸附自由能会影响限速步骤和理论过电位。

但自由能图不是实验曲线。它依赖表面模型、覆盖度、溶剂修正、电位模型和交换相关泛函。若模型和真实催化剂差异很大，自由能趋势只能作为机制假设。

更可靠的用法，是把自由能图和实验趋势对应起来。若计算显示某一步能垒降低，实验中 Tafel、产物分布或原位谱学也支持该步骤变化，驱动力解释才更完整。

电荷转移和化学吸附哪个更关键？

电化学反应既包含电子转移，也包含化学键形成和断裂。有时电荷转移是主要障碍，有时吸附或脱附才是控制步骤。

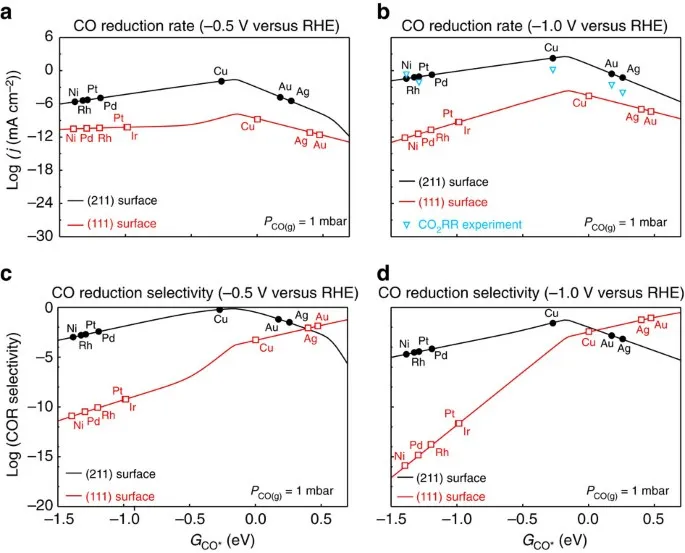

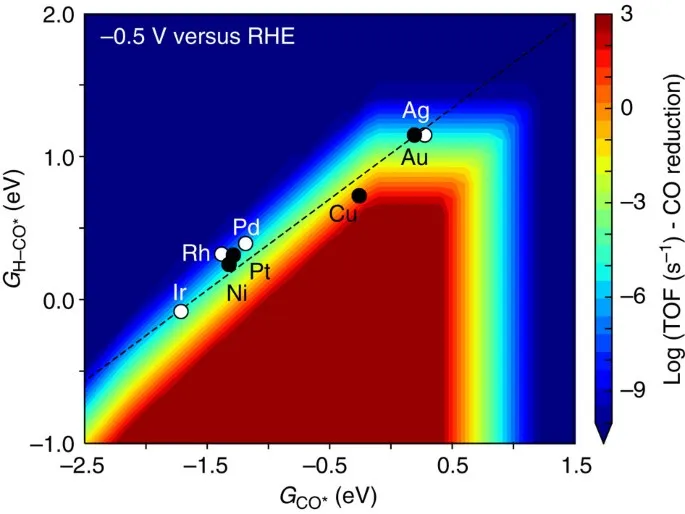

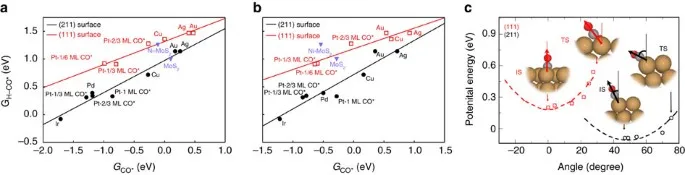

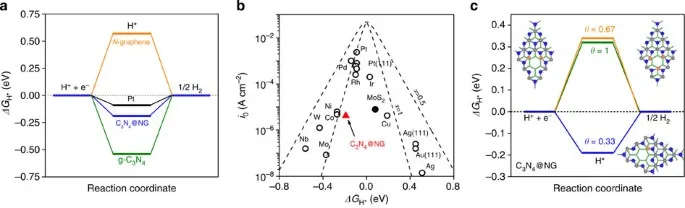

例如 HER 中，H* 吸附太弱不利于生成中间体，吸附太强又不利于脱附。CO₂RR 中，*CO、*CHO 或 *OCCO 等中间体的稳定性会影响选择性。

因此，驱动力不能只理解成“电子给得更多”。真正要判断的是：电位改变了哪一步的自由能，催化剂改变了哪个中间体的稳定性，界面环境又如何影响电子和质子供给。

浓度梯度和局部环境算不算驱动力？

算。浓度梯度、局部 pH、离子分布、溶剂化结构和电双层电场都会影响反应物到达界面、质子供给、中间体稳定和副反应竞争。

在高电流密度下，界面附近的反应物浓度和体相可能差别很大。此时总电位没有变，但局部驱动力和传质条件已经改变，产物分布也可能随之变化。

因此，电化学驱动力应理解为热力学、电场、传质和界面微环境的组合，而不是仪器面板上的一个电压数字。

为什么选择性也受驱动力影响？

多电子反应中，不同产物路径对电位、pH、中间体覆盖度和局部环境的响应不同。电位变负可能促进目标反应，也可能同时增强 HER 或其他副反应。

选择性变化往往来自路径竞争。若目标中间体被稳定，目标产物可能增加；若副反应所需中间体更容易形成，选择性可能下降。

因此，解释选择性时要同时看分电流、法拉第效率、产物谱、局部 pH 和原位中间体。只看总电流，无法判断驱动力到底推动了哪条路径。

为什么电流不等于驱动力？

电流是反应速率的表现，不是驱动力本身。电流增大可能来自过电位增加、活性面积增加、传质改善、温度变化或副反应增强。若不看产物和归一化方式，电流变化无法说明目标反应驱动力如何改变。

例如 CO₂RR 中，总电流上升可能来自 CO₂ 还原增强，也可能来自 H₂ 析出增强。若只展示总 LSV 曲线，而没有分电流和法拉第效率，就不能判断驱动力主要推动了哪条反应路径。

另一个常见问题是把热力学驱动力和动力学障碍混在一起。电位提供热力学推动，催化剂降低某些步骤的动力学阻力，传质决定界面反应物供给。三者共同决定最终电流。

因此，讨论驱动力时应同时交代电位、反应自由能、关键中间体和产物分布。只有这些信息对应起来，才能说明材料为什么在同一电位下表现不同。

如何把驱动力写成可验证结论？

第一步是把电位条件写清楚，包括参比电极、RHE 换算、iR 补偿和测试电解液。没有这些条件，驱动力大小无法比较。

第二步是把目标反应和副反应分开。总电流只能说明总电子通过量，分电流和法拉第效率才能说明电流流向哪条产物路径。

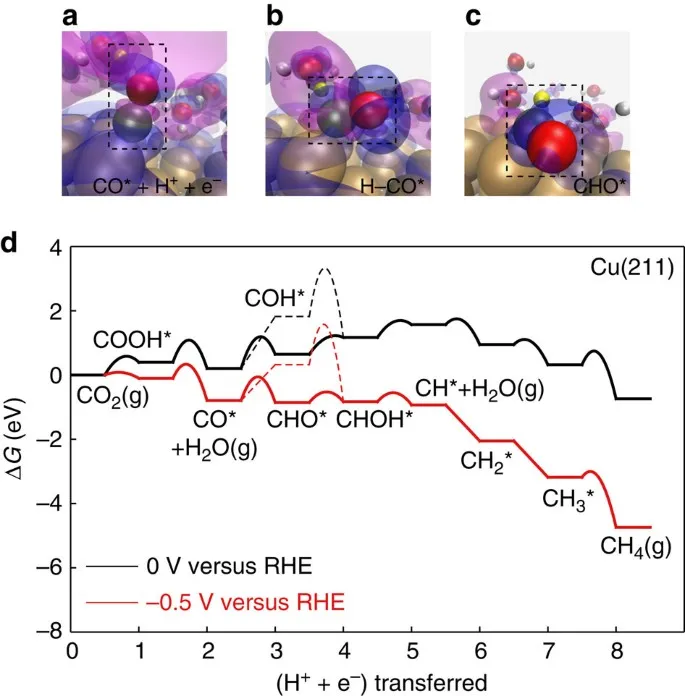

第三步是把自由能图和实验趋势对应。若计算显示 *CO 形成更容易，就应寻找 CO₂RR 产物、原位谱峰或动力学指标来支撑，而不是只展示一个更低的能垒。

第四步是说明局部环境。高电流密度下，H₂O 活度、局部 pH、CO₂ 供给和离子分布都会改变界面实际驱动力。忽略这些因素，电位解释会显得过于简单。

论文里应该怎样表述？

可采用以下表述：外加电位改变了界面电子能量和反应自由能，催化剂表面结构进一步调控关键中间体吸附，从而影响反应速率和产物选择性。

若要写得更严谨，应把热力学驱动力、动力学障碍和传质条件分开。热力学决定反应是否有利，动力学决定反应快慢，传质和局部环境决定界面实际供给。

对于复杂反应，还应把驱动力写到具体产物路径上。比如 CO₂RR 中，生成 CO、甲酸盐、乙烯或乙醇需要不同中间体序列；同一个电位变化，可能对不同路径产生不同影响。只有分产物数据和中间体证据对应，驱动力讨论才不空泛。

如果文章涉及稳定性，还要说明驱动力是否改变了材料本身。较高过电位可能提升速率，也可能诱发表面重构、溶解或副反应。驱动力越强，越需要同步检查结构和产物稳定性。

因此，驱动力分析最好同时包含短时活性和长时稳定性，否则容易只解释了初始性能，而忽略工作过程中的界面演化。

这也是区分真实机制和表观性能的关键。只有同时说明反应驱动力、界面结构和产物路径，才能判断性能提升来自目标反应加速，还是来自副反应、传质或面积变化。

这一点在多电子反应中尤其重要，因为同一个电位可能同时推动目标产物、副产物和析氢反应，只有分路径分析才能判断真正被增强的是哪一步。

总之，电化学反应的驱动力不是单一电压，而是电位、自由能、界面电场和局部环境共同作用的结果。把这些因素分开，才能解释为什么同一电位下材料表现不同。
