高压临氨设备应力腐蚀开裂分析
2026-05-21 15:47:57
作者：本网整理 来源：网络
分享至：

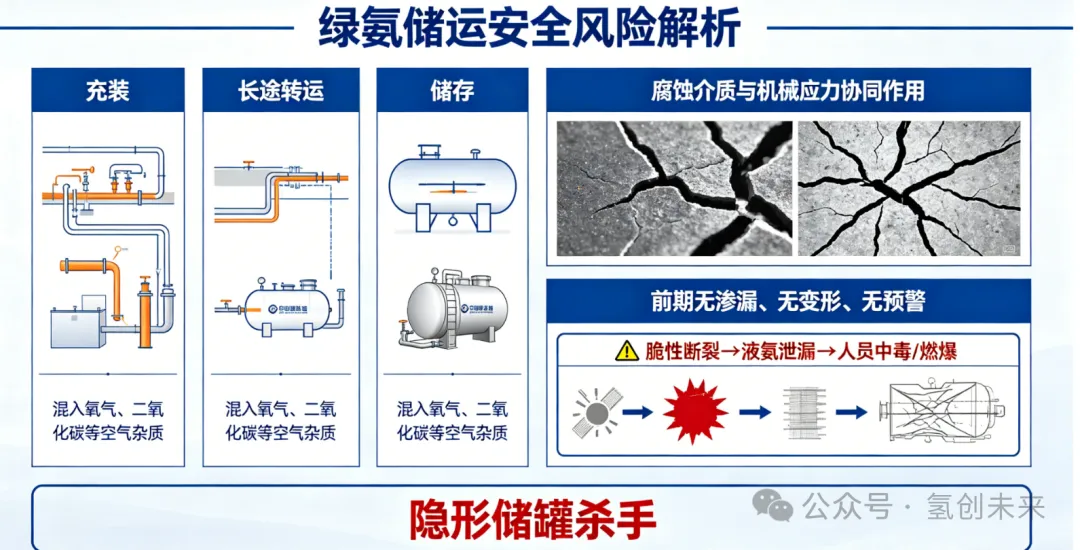

在双碳战略推动下，绿氨凭借易液化、能量密度高、可兼容传统储运设施的突出优势，一跃成为新能源储能、航运低碳燃料、煤化工降碳的核心赛道。相较于储运难度大、成本高昂的绿氢，绿氨规模化优势显著，国内低温储氨罐、跨区域输氨管线、远洋运输配套体系持续落地，储运产业高速扩容。当前行业形成新旧业态并存的格局：新能源绿氨储运设施快速投产，传统化工、冷链的工业液氨储罐仍长期大规模服役，液氨承压设备横跨新能源与传统化工两大领域，设备安全运维的重要性愈发突出。但行业普遍存在一个致命认知误区：多数从业者认为液氨工况温和、腐蚀性弱，不会引发严重设备失效。尤其是高纯度、低杂质的绿氨，更是被众多企业默认“零腐蚀风险”，彻底忽视了隐藏的设备隐患。大量现场事故与检测数据证实，液氨储罐最危险的失效形式，并非肉眼可见的壁厚减薄、均匀腐蚀，而是隐匿性极强、无预兆突发断裂的应力腐蚀开裂（SCC）。相较于传统工业灰氨，绿氨固有的低含水、高纯度储运特性，恰好匹配SCC高危介质条件；同时在充装、长途转运、储存全过程中，绿氨极易混入微量氧气、二氧化碳等空气杂质，进一步放大开裂风险，成为被严重低估的安全短板。这种失效由腐蚀介质与机械应力协同作用引发，前期无渗漏、无变形、无预警，一旦发生脆性断裂，极易造成液氨泄漏、人员中毒、燃爆等重大安全事故，是液氨、绿氨储运运维中名副其实的“隐形储罐杀手”。
一、溯源开裂本质：液氨SCC发生的三大必备要素
不少行业朋友都有这样的困惑：同样是液氨储罐，部分设备久经岁月考验、十年完好无恙，部分设备却短短数年就滋生裂纹、暗藏隐患。其实液氨应力腐蚀开裂并非偶然发生，而是三要素共生叠加的必然结果。材质敏感度、腐蚀介质、拉伸应力三者缺一不可，唯有同时共存，才会触发SCC开裂失效，这也是我们精准防控储罐风险的核心逻辑与突破口。
1. 敏感材质：特定钢材的先天短板
并非所有金属材质都会遭遇液氨应力腐蚀问题。当下液氨储罐主流选用的碳钢、低合金高强钢，虽适配储罐承压工况，却对含杂质的液氨环境格外敏感。这类钢材是SCC裂纹滋生的主要载体，也是行业内绝大多数储罐开裂事故的核心诱因材质。
2. 腐蚀介质：纯氨无险，杂质为祸根源
高纯度无水液氨性质稳定，对碳钢几乎无腐蚀作用，自然不会引发应力腐蚀开裂。真正威胁储罐安全的，是设备充装、运行、检修过程中侵入的各类微量杂质。杂质的混入彻底颠覆了液氨的介质属性，催生强腐蚀环境，最终诱发罐体开裂失效。
3. 拉伸应力：裂纹扩张的核心推手

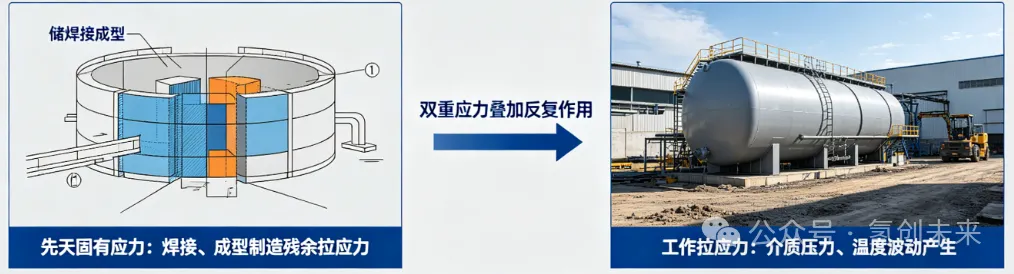

拉应力是让罐体微小缺陷演变为贯穿性裂纹的关键动力，主要分为两类：一是储罐焊接、成型制造过程中留存的残余拉应力，属于设备先天固有应力；二是设备长期运行中，介质压力、温度波动产生的工作拉应力。双重应力持续叠加、反复作用，会大幅加速裂纹的萌生与扩张，最终引发设备失效。
二、机理深析：溯源液氨SCC腐蚀根源，解锁高危工况密码
行业内长期存在一处普遍认知偏差：多数人将储罐开裂归咎于液氨介质本身，实则不然。纯净液氨性质安稳、腐蚀性极微，真正诱发应力腐蚀开裂的元凶，是储运、运维过程中侵入的微量杂质。介质污染的连锁反应，才是液氨储罐SCC失效的真正开端。
1. 腐蚀元凶：空气掺杂引发的双重破坏效应

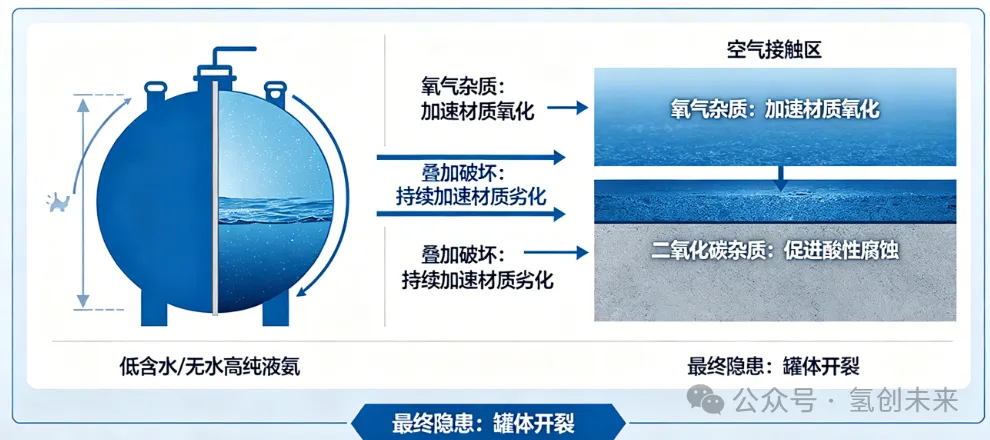

低含水、无水的高纯液氨，一旦与空气接触，便会快速构建起一套高危腐蚀体系。氧气与二氧化碳两类杂质各司其职、叠加破坏，持续加速罐体材质劣化，悄然埋下开裂隐患。氧气（O₂）｜腐蚀活化剂：氧气可持续激活钢材表面的电化学腐蚀反应，瓦解金属表层的致密防护结构，让原本稳定完好的罐壁产生细微腐蚀缺陷，为裂纹萌生创造了先决条件。二氧化碳（CO₂）｜直接腐蚀源：二氧化碳可与液氨发生化合反应，生成强腐蚀性的氨基甲酸铵。该物质对碳钢具备极强的侵蚀性，可直接击穿钢材表面防护层，成为应力腐蚀裂纹滋生的核心点位。
2. 工况红线：四大高危条件，叠加即触发高风险
结合海量行业失效案例与检测数据可总结出：当液氨储罐同时满足四项工况条件时，设备SCC开裂风险会大幅攀升，步入高危运行状态，亟需重点监护、专项管控。介质运行温度稳定高于-5℃，满足腐蚀活化温度条件。
3. 结构短板：焊缝及热影响区，裂纹高发重灾区
现场检测结果反复印证一个规律：液氨储罐的SCC裂纹极少出现在母材区域，九成以上缺陷均集中于焊缝与热影响区，是设备天然的薄弱环节，也是日常检验的核心靶点，背后缘由清晰且明确。应力集中显著：焊接过程的冷热交替效应，会让焊缝区域留存大量高位残余拉应力，应力水平远高于罐体母材，为裂纹扩张提供持续动力；金相组织敏感：焊缝与热影响区金相组织紊乱不均、硬度偏高，材质脆性更大，对应力腐蚀的敏感程度远优于普通母材；先天缺陷富集：焊接工艺自带的微气孔、夹渣、未焊透等细微瑕疵，虽初期不影响设备使用，却成为了裂纹萌生发端的天然突破口。
三、全生命周期防控：从源头杜绝液氨SCC开裂
液氨储罐应力腐蚀开裂无法彻底根除，但可以通过设计、制造、运行、检验全流程管控，把风险降到可控范围，杜绝重大安全事故。
1. 设计制造阶段：从源头降低先天风险
设备出厂的先天质量，直接决定了后期抗SCC腐蚀能力，三大核心管控要点缺一不可：合理选材，拒绝超高强钢：盲目选用高强度钢材反而会增加风险。数据证实，屈服强度＞355MPa的低合金高强钢，在液氨工况下的应力腐蚀开裂风险会成倍上涨，优先选用低敏感、适配工况的常规钢材。焊后热处理（PWHT）：最核心的防控工序：这是行业公认防控液氨SCC最有效的手段。通过对焊缝及罐体进行焊后热处理，可消除90%以上的焊接残余拉应力，从根源上大幅降低钢材开裂敏感性。严控焊缝硬度，规避脆性超标：硬性管控焊缝及热影响区硬度，严格控制在HB 200-225区间。钢材硬度过高会导致脆性增大，对应力腐蚀的敏感度显著提升，极易诱发裂纹。
2. 运行维护阶段：严控工况，切断腐蚀源头
设备运行期间的介质管控，是杜绝腐蚀环境生成的核心，做好两项关键管控即可大幅降险：全程严防空气混入污染：在储罐充装、排料、检修、泄压等高危工序，必须采用惰性气体置换、抽真空等工艺，全程隔绝空气，杜绝氧气、二氧化碳混入液氨介质，从源头切断腐蚀诱因。反向控湿：适度含水更防腐：不同于常规防腐逻辑，液氨工况下，保持介质含水量＞0.2%（质量分数），可在钢材表面形成稳定钝化保护膜，有效抑制裂纹的萌生与扩展。
3. 检测检验阶段：精准排查，早发现早处置
依托科学的风险检验策略，精准锁定高危缺陷，避免小隐患演变成大事故：聚焦高危检测部位：将储罐液相区全部焊缝列为核心检测区域，重点排查环焊缝、T型接头、接管角焊缝等应力集中重灾区。匹配专属检测方法：针对SCC多为表面、近表面微裂纹的特点，优先采用磁粉检测（MT）、渗透检测（PT）；针对罐体深层埋藏缺陷，搭配超声波检测（UT），实现无死角全覆盖检测。推行RBI风险化检验模式：采用基于风险的检验策略，结合FMEA失效模式与影响分析，根据储罐使用年限、工况条件、历史缺陷、材质特性综合评级，优化检验频次和检测范围，把运维资源精准聚焦在高风险设备、高风险区域。
四、文末
液氨储罐应力腐蚀开裂（SCC）的本质，就是敏感钢材 + 杂质腐蚀介质 + 持续拉应力三者叠加的必然结果。它的可怕之处不在于腐蚀速度快，而在于隐蔽性强、无预警、突发性强、破坏性大。想要防控这类风险，无需盲目投入、过度运维。只要紧扣核心机理：制造阶段消除残余应力、运行阶段严控介质杂质、检验阶段聚焦高危点位，通过全生命周期精细化管控，就能彻底规避液氨储罐SCC失效风险。
免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
