1956年，第一只现代集装箱诞生时，人们或许没有想到，这个“铁箱子”会在60多年后成为全球贸易的基石。而每一只穿梭于海洋、铁路、公路的集装箱，出厂前都必须穿上三层“外衣”——车间底漆、环氧中间漆、丙烯酸面漆，总厚度仅125微米，却要支撑集装箱在全球严酷环境中循环使用15年以上。

今天，我们深入集装箱涂料的配套方案，从外表面到内表面，从底架到木地板，详解每一层涂料的品种、膜厚和施工工艺。

一、 集装箱涂料配套方案：三层“外衣”各司其职

集装箱的涂料配套方案通常由箱东制定。以下是最典型的干货箱涂料配套体系。

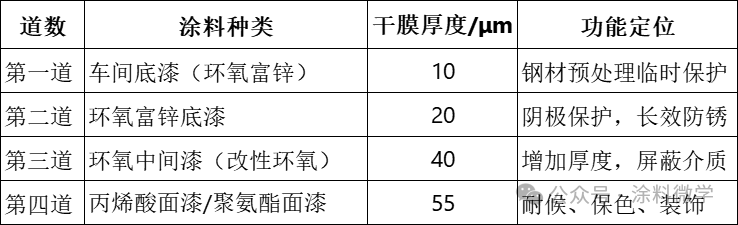

外表面配套（总膜厚约125μm）

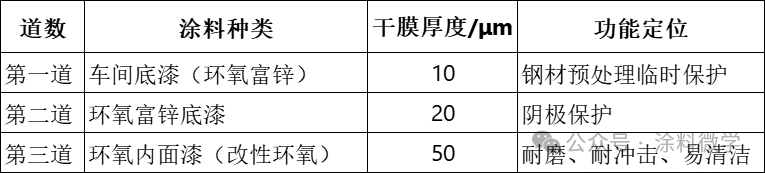

内表面配套（总膜厚约80μm）

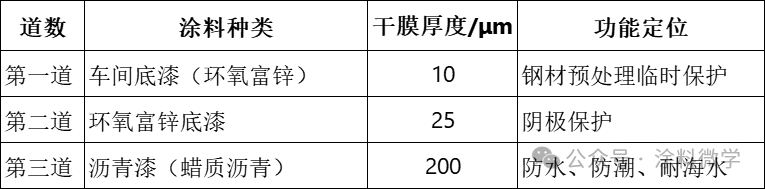

底架配套（总膜厚约235μm）

注：部分箱东在底架采用与外表面相同的环氧配套，或在面漆中采用聚氨酯替代丙烯酸。

二、 各部位涂料详解

1. 环氧富锌底漆：阴极保护的“先锋”

环氧富锌底漆是集装箱防腐的基石。其原理是利用金属锌的牺牲阳极反应保护钢铁底材——锌的标准电极电位为-0.76V，铁为-0.44V，当两者构成原电池时，锌作为阳极不断消耗，钢铁作为阴极得到保护。

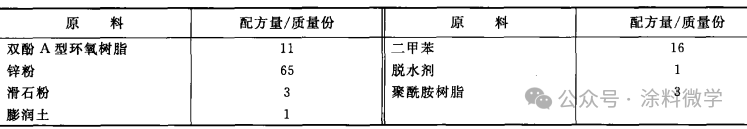

典型配方：

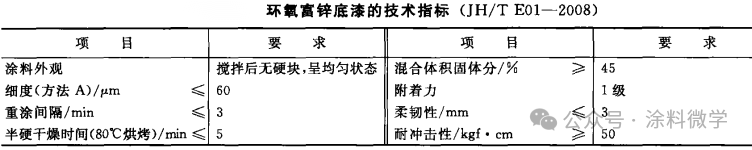

锌粉含量的“底线”：锌粉含量是衡量富锌漆防腐性能的关键。行业目前趋于认同SSPC-PAINT 20:2002标准中的LEVEL 2（≥77%） 和LEVEL 3（65%-77%）。

膜厚测量的三大法宝：

• 普通磁力膜厚仪：需用相同粗糙度的零板校准

• 破坏性涂层测厚仪（PIG）：可同时测量多层涂层，但会破坏漆膜

• 超声波测厚仪：不破坏漆膜，但需针对不同锌粉含量制定基准曲线

2. 环氧中间漆：屏蔽介质的“厚盾”

环氧中间漆是富锌漆和面漆的过渡层，主要功能是增强层间附着力、屏蔽腐蚀性离子。它要求厚涂性好（一次成膜）、不流挂，颜色与富锌漆有明显区别，便于检查漏涂。

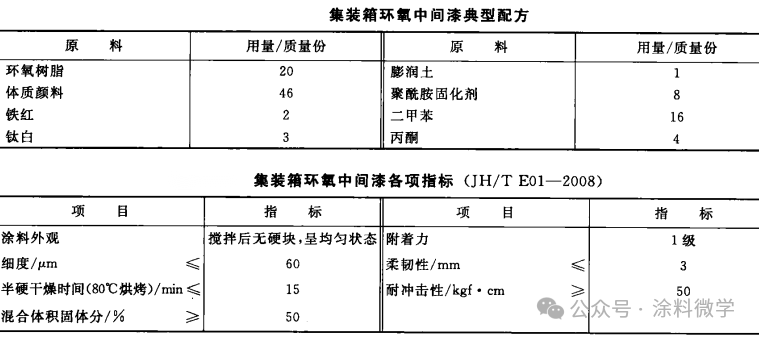

典型配方：

3. 环氧内面漆：耐磨耐冲击的“内衬”

集装箱内表面虽然密闭，但货物装卸时频繁摩擦、撞击，且可能结露。因此内面漆要求：耐磨、耐冲击、耐水、无毒（装载食品时需FDA证书）。

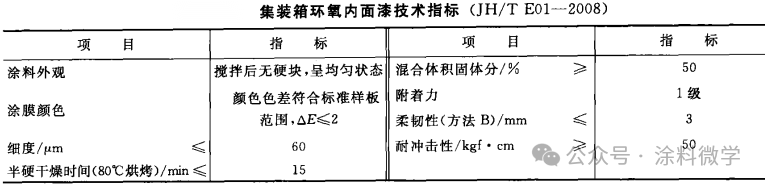

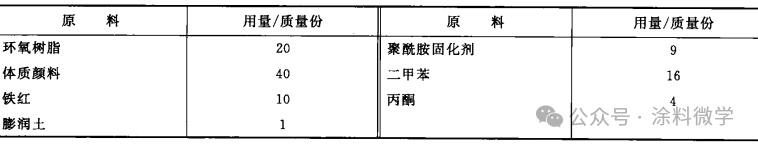

典型配方：

4. 丙烯酸面漆：耐候保色的“颜值担当”

集装箱面漆过去以氯化橡胶为主，但因生产中使用破坏臭氧层的四氯化碳，已逐步被丙烯酸和聚氨酯替代。

丙烯酸面漆的优点：装饰性能好、施工方便、保光保色。缺点：若树脂选用不当，硬度不够、漆膜发软。

典型配方：

聚氨酯面漆：近年来因优异的耐候性和装饰性，逐渐被箱东接受。但需严格控制施工湿度和温度，避免与中间漆不匹配导致开裂、针孔等漆病。

5. 底架漆：防水防潮的“底盘装甲”

集装箱底架长期处于海水和潮气中，腐蚀环境严酷。沥青漆（蜡质沥青）因优异的防水、防潮性能，且成本低廉，一直是底架漆的主流选择。

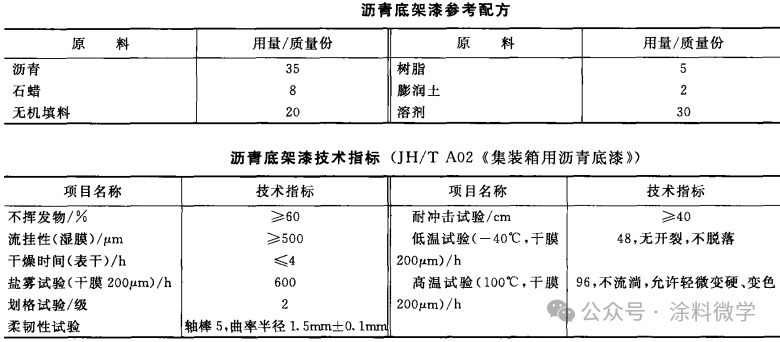

沥青底架漆参考配方：

木地板漆：集装箱地板为特制多层胶合木板，表面涂清漆保护。常用环氧类、聚氨酯类、氨酯油等，要求快干、耐磨、FDA认证。

冷藏箱发泡黏结漆：冷藏箱在两块不锈钢板间作聚氨酯发泡绝缘层，需在钢板表面涂过渡底漆，附着力要求≥5MPa，需选用特殊环氧树脂。

标志漆：箱东名称、标贴等信息，现多采用空气喷涂施工，干燥速率要比外面漆快一些。配方与丙烯酸面漆类似。

三、 结语：配套是“外衣”的基础

集装箱的涂料配套，看似简单，实则每一层都有其不可替代的功能：车间底漆提供临时保护，富锌底漆阴极防护，环氧中间漆屏蔽介质，丙烯酸面漆耐候保色。四层协同，才构成一只合格集装箱的“完整外衣”。

然而，完美的配套只是第一步。再好的涂料，若施工不当，也会前功尽弃。下一期，我们将走进集装箱涂装生产线，从抛丸、喷涂到烘烤，详解流水线对涂料性能的苛刻要求，以及常见漆膜弊病的应对之道。
