这两组图片评价的是不同的腐蚀失效类型：

一、核心本质：两者评价的是完全不同的腐蚀失效模式

1. 第一张图：评价的是「氯离子均匀腐蚀 + 点蚀」能力

这张图的核心，是不同材质在「氯离子浓度 + 温度」组合下，抵抗均匀腐蚀、点蚀穿孔的能力，给出的选材排序304<316L<904L<254SMO<纯钛，完全对应材料的耐点蚀当量 PREN 值（PREN 越高，耐氯离子点蚀能力越强），是工程上快速判断材料会不会被氯离子腐蚀变薄、点蚀穿孔的参考。

• 红色区间：代表该温度 + 氯离子浓度下，304 不锈钢的均匀腐蚀、点蚀速率在工程可接受范围，不会快速锈穿。
• 绿色区间：代表高温、高氯离子浓度下，只有纯钛（TA1/GR.1）能稳定抵抗点蚀和均匀腐蚀。
•


2. 后面 GB/T 20801.2-2020 的内容：评价的是「氯化物应力腐蚀破裂（CLSCC）」

这部分讲的是奥氏体不锈钢在「拉应力 + 氯离子环境 + 温度」三者共同作用下，发生的脆性开裂失效，和点蚀 / 均匀腐蚀是完全独立的失效模式：

• 哪怕材料的均匀腐蚀速率极低、没有明显的点蚀穿孔，只要存在焊接残余应力、冷作应力，在对应的氯离子 + 温度环境下，就可能发生突然的脆性开裂，属于更隐蔽、风险更高的失效形式。
• 标准里给出的 304 CLSCC 阈值温度 20℃、316L 阈值 50℃，指的是有拉应力存在时，超过这个温度，材料就有应力腐蚀开裂的风险，和点蚀能否耐受是两回事。
•


二、为什么看起来 “有冲突”，实际完全不矛盾

举个例子：第一张图里，304 在 25℃、氯离子 10mg/L（ppm）的环境是红色（适用），但标准里说 304 的 CLSCC 阈值温度 20℃左右，这不是冲突，而是两个维度的要求：

1. 从点蚀 / 均匀腐蚀角度：25℃、10ppm 氯离子环境，304 的腐蚀速率极低，不会发生锈穿、点蚀，完全满足耐蚀要求；
2. 从应力腐蚀角度：如果这个 304 管道 / 设备有焊接残余应力、冷加工应力，那么 25℃已经超过了它的 CLSCC 阈值，就存在长期服役下突然应力腐蚀开裂的风险，需要额外做焊后消应力处理，或者更换对应力腐蚀免疫的材料。
3.


三、两者的关联与工程应用逻辑

这两组内容是互补的，工程上氯离子环境选材，两个维度必须同时满足：

1. 点蚀是应力腐蚀的重要诱因：标准里明确提到，CLSCC 的孕育期和点蚀机理一致，钝化膜击穿形成蚀坑后，蚀坑尖端会形成应力集中，成为应力腐蚀裂纹的起点。所以耐点蚀更好的材料（254SMO、904L），对应力腐蚀的抵抗力也远优于 304/316L。

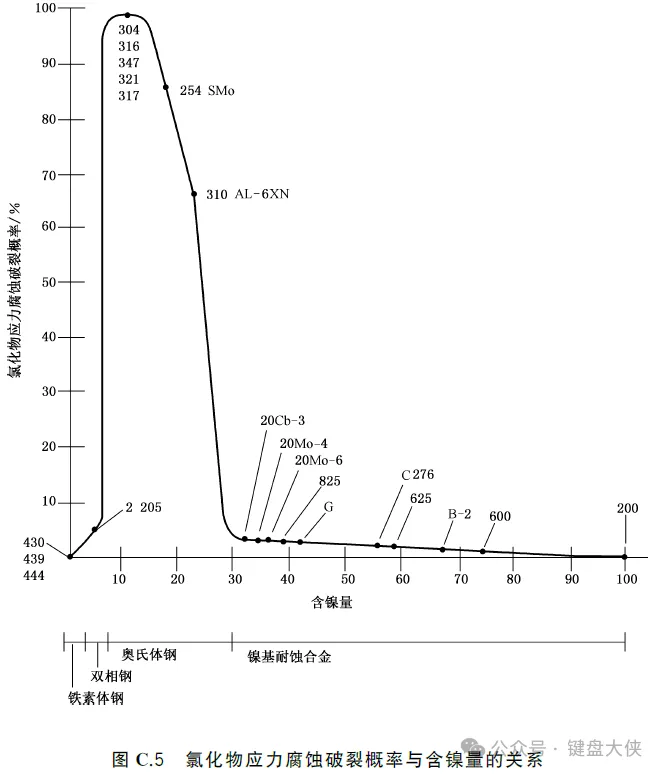

2.

3. 选材优先级完全匹配：标准里提到「双相钢、铁素体不锈钢、含镍 30% 以上的镍基合金、纯钛，对 CLSCC 几乎免疫」，和第一张图里高温高氯离子环境优先用钛材的结论完全一致 —— 钛材不仅耐氯离子点蚀能力碾压常规不锈钢，还完全不会发生氯离子应力腐蚀开裂，是高风险环境的最优解。
4.

5. 风险叠加规则：第一张图的适用区间，是无额外应力、无浓缩 / 蒸发 / 干湿交替的理想环境；而标准里明确了，只要存在材料敏化、缝隙、温度波动、氯离子浓缩，风险等级会进一步提升，哪怕在第一张图的 “适用区间”，也可能发生失效。

最终总结

两者不矛盾，也不是一回事：

• 第一张图解决的是「材料会不会被氯离子腐蚀坏、锈穿」的问题；
• 第二张图标准内容解决的是「材料会不会在氯离子环境下，受应力作用突然脆断」的问题。工程设计中，必须同时满足两个维度的要求，不能只看单一指标。

行业通用的工程做法是：只要氯离子含量＞50ppm、温度持续超过 20℃，承压设备 / 管道直接放弃 304，最低用 316L 起步。

二、核心矛盾的根源：两个标准的边界，和 CLSCC 的触发逻辑

你看到的冲突，本质是「理想耐点蚀区间」和「真实工程应力腐蚀风险」的脱节，先把两个关键概念讲透：

1. 第一张图的 304 “适用”，是理想无应力、无工况波动的纯点蚀边界
   25℃、100mg/L 氯离子下，304 的均匀腐蚀速率、点蚀萌生速率极低，在实验室静态无应力浸泡环境里，确实不会快速锈穿，所以标为红色适用区间。
2. GB/T 20801 里的 20℃阈值，是 CLSCC 的临界触发线
   标准里说「304 的 CLSCC 阈值温度 20℃左右」，意思是：只要超过 20℃，304 就具备了发生氯离子应力腐蚀开裂的温度条件，开裂风险从 “几乎不可能” 变为 “可发生”，且随应力、环境恶化指数级上升。

最关键的关联：点蚀是 CLSCC 的 “起点”，两者是递进的因果关系

你觉得两者有关联，完全命中了失效的核心逻辑：

1. 第一步：100mg/L、25℃环境下，304 的钝化膜会被氯离子缓慢击穿，形成微观点蚀坑（哪怕肉眼看不到、腐蚀速率极低，这个过程也在发生）；
2. 第二步：点蚀坑的尖端会形成极强的应力集中，叠加材料本身的焊接残余应力 / 冷作应力，就形成了 CLSCC 的 “裂纹萌生点”；
3. 第三步：25℃已经超过了 304 的 CLSCC 阈值，裂纹会在 “氯离子自催化作用” 下快速扩展，最终导致材料脆性开裂 ——此时材料可能还没有发生明显的点蚀穿孔，就已经突然断裂了，这也是 CLSCC 最危险的地方。

三、「是否选 304」的唯一判断标准：3 个 CLSCC 触发条件，缺一不可

CLSCC 的发生，必须同时满足 3 个条件：敏感材料（304 奥氏体不锈钢）+ 氯离子环境 + 拉应力，少一个都不会发生。能不能选 304，核心就是看能不能彻底消除其中一个条件。

结合所述工况，分场景给出可落地判断：

场景 1：承压工况（压力管道、压力容器、带压设备、有泄漏安全风险的系统）→ 绝对不能选 304

核心原因：

1. 只要是承压设备，必然存在焊接、折弯、冷作加工，100% 会产生残余拉应力，3 个触发条件直接凑齐，CLSCC 风险从 “低风险” 直接拉到 “中高风险”；
2. 你提供的 GB/T 20801 表 C.3 明确标注：10~38℃、11~100ppm 氯离子，304L 的 CLSCC 是「低风险」，但同时明确了：焊接、冷作变形、缝隙、温度波动，都会直接提高风险等级；
3. 工程上要考虑容错率：哪怕设计工况是 25℃、100ppm，一旦出现工况波动（比如夏季温度升到 30℃+、氯离子浓度波动、pH 下降），风险会直接翻倍，而 304 一旦发生 CLSCC，是无预兆的脆性开裂，极易引发安全事故。

替代方案：

优先选316L，它的 CLSCC 阈值是 50℃，25℃远低于临界温度，哪怕有焊接残余应力，也几乎不会发生 CLSCC，同时耐点蚀能力远优于 304，完全覆盖这个工况，是行业通用的稳妥选择。

场景 2：常压、无焊接、无应力、静态全浸没工况 → 可有限制选用 304，必须同时满足以下所有条件

必须 100% 满足的限定条件（缺一个都不建议用）：

1. 彻底消除拉应力
   ：全程无焊接、无折弯 / 冲压 / 滚压等冷作加工，用原始退火态的板材 / 型材，无任何加工应力；
2. 工况绝对稳定
   ：介质全程全浸没，无干湿交替、无蒸发浓缩、无死角缝隙，氯离子浓度稳定在 100ppm 以内，不会出现局部浓缩；
3. 环境无恶化
   ：介质 pH 稳定在 7~10 的中性 / 弱碱性范围，无酸性波动、无铁离子 / 氧化剂污染；
4. 钝化膜完整
   ：材料做完整的酸洗钝化处理，表面无划伤、无锈蚀、无油污污染；
5. 失效无风险
   ：设备失效不会引发安全事故、环保泄漏、重大经济损失。

补充提醒：

哪怕满足所有条件，也建议定期检测，因为一旦工况出现波动（比如液位变化导致干湿交替、pH 下降），CLSCC 风险会快速升高。

场景 3：户外大气环境、有干湿交替的工况（比如栏杆、支架、户外设备）→ 绝对不能选 304

哪怕大气中氯离子只有几十 ppm，干湿交替后，缝隙、死角里的氯离子会浓缩到几千上万 ppm，叠加加工 / 焊接的残余应力，25℃完全满足 CLSCC 的触发条件，行业内大量案例验证，这种工况下 304 通常 1-3 年就会出现大面积应力腐蚀开裂。

四、最终总结

耐点蚀选材是基础，但应力腐蚀开裂是更高优先级的红线。

100mg/L、25℃的工况，304 在实验室里能过点蚀测试，但在真实工程环境里，只要有应力存在，就有 CLSCC 开裂的风险。工程上的通用原则是：只要温度超过 304 的 CLSCC 阈值 20℃，且氯离子含量＞20ppm，承压场景直接放弃 304，用 316L 及以上材质，从根源上杜绝应力腐蚀风险。
