涂层内应力就像是一个看不见的幽灵，它藏在几微米厚的膜层里，随时准备引爆。今天，我们不谈玄学，直接钻进原子的世界，把内应力的三大老底——热应力、本征应力、外延应力，扒个干干净净。

第一大推手：热应力（同床异梦的拉扯）

在 PVD 镀膜过程中，腔体温度通常在 400 度到 500 度左右。当镀膜结束，工件随着炉子冷却到室温的过程中，热应力就诞生了。

它的底层物理逻辑非常简单：热胀冷缩。但要命的是，基体材料（比如高速钢或硬质合金）和涂层材料（比如 TiN、AlTiN）的“收缩步调”是不一致的。这就叫热膨胀系数（CTE）失配。

打个比方，基体和涂层就像是两个被绑在一起的人，从 500 度的火炉里往外跑。

高速钢的脾气比较急（热膨胀系数大），一降温它就拼命往回缩。

但是 AlTiN 涂层的脾气比较慢（热膨胀系数小），它缩得没有那么厉害。

结果是什么？高速钢拼命收缩，强行带着涂层一起缩，涂层本来不想缩这么多，结果被硬生生地挤压。

这时候，涂层内部就会产生巨大的“压应力”。反过来，如果是硬质合金（钨钢）基体镀某些特殊膜层，可能会因为基体收缩太少，导致涂层被强行拉伸，产生致命的“拉应力”，涂层直接开裂。

这种因为降温速度和材料天性不同而产生的拉扯感，就是热应力。温差越大、涂层越厚，这股拉扯的力道就越恐怖。

第二大推手：本征应力（极度拥挤的微观地铁）

如果说热应力是降温惹的祸，那本征应力（也叫生长应力）则是 PVD 涂层在生长过程中自带的“胎里疾”。在硬质涂层中，本征应力往往占据了总应力的绝对大头。

本征应力到底是怎么来的？这要归功于 PVD 工艺里最核心的动作：离子轰击。

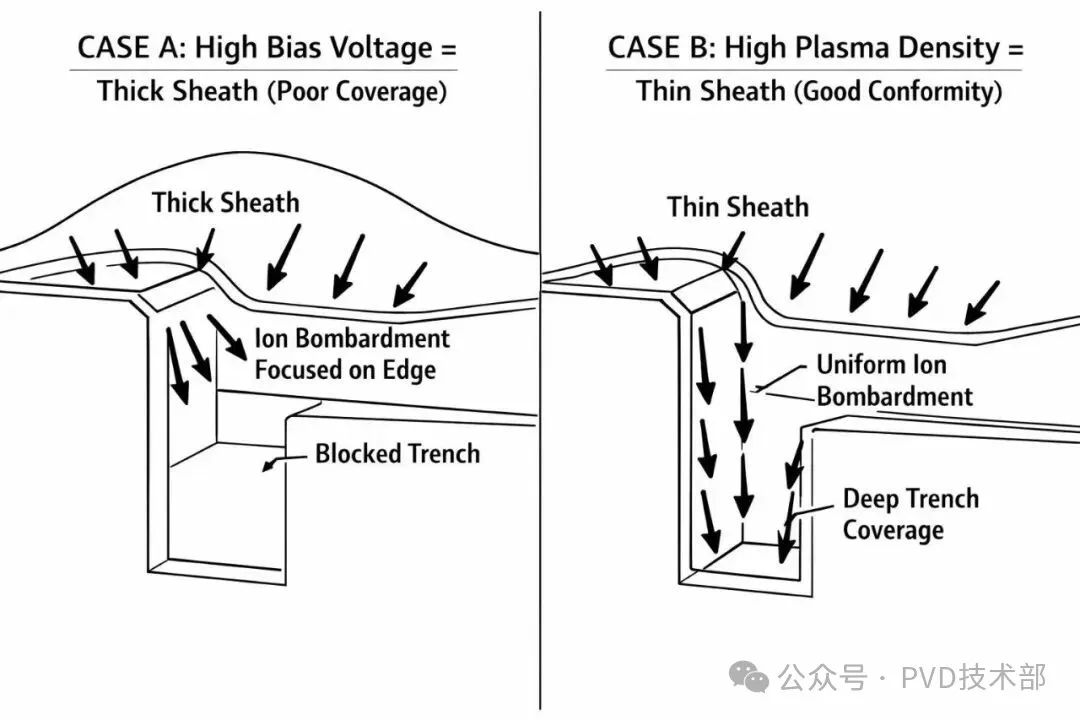

为了让涂层长得致密、硬度高，我们通常会给工件加上负偏压。这股偏压就像是一个强力磁铁，把等离子体里的金属离子和氩离子加速，像炮弹一样狠狠地砸向工件表面。在学术界，这被称为“原子喷丸效应”。

你可以想象这样一个场景：涂层的晶格就像是一节晚高峰的地铁车厢，原本每个原子都有自己的固定座位，坐得舒舒服服的。

但是，因为高能离子的疯狂轰击，大量额外的原子被强行“砸”进了晶格的缝隙里，甚至把原来的原子撞出了座位（形成间隙原子和晶格缺陷）。

车厢里的人越来越多，大家被挤得喘不过气，每个人都在拼命向外推别人。

这股在晶格内部拼命向外顶的力，就是极强的“残余压应力”。

适当的压应力是好东西，它能像弹簧一样顶住外界的冲击，防止裂纹的产生，这也是 PVD 涂层硬度极高的秘诀之一。

但如果偏压给得太大，离子轰击太猛，车厢里挤了太多人，压应力就会突破极限。这时候，涂层就会因为“憋不住”而发生起泡、拱起，甚至直接崩碎脱落。

第三大推手：外延应力（拉错拉链的尴尬）

最后我们来聊聊外延应力。它不像前两个那么粗暴，它非常细腻，只发生在基体和涂层交界的那最初几个原子层里。

当第一个金属原子落到基体表面时，它会本能地想按照基体原子的排列方式来安家。这就好比你在铺瓷砖，你总是想顺着地面的纹理来铺。

但是，涂层材料的原子大小（晶格常数），和基体材料的原子大小，往往是不一样的。

这就像是你穿了一件外套，外套的拉链牙齿很密，而拉链头的牙齿很宽。当你强行把拉链拉上去的时候，由于尺寸不匹配，拉链的接缝处就会产生严重的扭曲和紧绷感。

在原子层面也是一样。涂层原子为了迎合基体的排列，不得不强行拉伸或者挤压自己。这种因为“晶格失配”而在界面处产生的别扭的力，就是外延应力。

虽然它的影响范围很窄（通常只有几纳米厚），但它直接决定了涂层地基的牢固程度。地基没打好，上面盖再厚的楼也是空中楼阁。

如何化解这三股“洪荒之力”？

懂了内应力的来源，我们在调机和设计工艺时，就不再是盲人摸象了。化解应力，讲究的是疏堵结合：

第一，对付外延应力，用好“缓冲层”。

既然硬质涂层和基体的晶格不匹配，那我们就加一层“中间商”。打底层（比如纯 Ti 或纯 Cr）就是用来干这个的。纯金属比较软，晶格也相对容易变形，它能像橡胶垫一样吸收晶格失配带来的别扭感，完美衔接基体和功能层。

第二，对付热应力，控制“温度阶梯”。

不要盲目追求低温或者高温沉积。了解你所用基材的回火温度和热膨胀系数。如果是多层膜设计，可以通过逐步增加反应气体的流量，实现成分的梯度过渡，让热膨胀系数在膜层截面上慢慢爬坡，而不是发生断崖式的突变。

第三，对付本征应力，捏准“偏压与气压”。

这是你手里最强有力的武器。如果发现涂层脆性大、内应力爆表，首先尝试降低沉积阶段的脉冲偏压占空比，给原子一个喘息重组的时间，消除过度的“原子喷丸效应”。

其次，适当提高一点点工作气压，这会降低离子的平均自由程，减弱轰击能量，从而大幅释放膜层内部的压应力。

应力是把双刃剑

在 PVD 的世界里，涂层不是越硬越好，也不是越厚越好。

真正的顶级工艺，是一场关于应力的平衡艺术。你既需要本征应力来提供硬度，又必须时刻提防它和热应力联手把涂层撕裂。

看透了热应力、本征应力和外延应力的底层黑盒，下次当你再面对一炉大面积剥落的刀具时，你就不需要再去盲目地清洗三遍工件了。

看着显微镜下的断口，你的脑海里会自动浮现出晶格里的拥挤、降温时的拉扯、以及拉链错位的尴尬。
