在各类腐蚀损伤形式中，缝隙腐蚀是危害性最为突出的腐蚀机理之一。与均匀腐蚀不同，均匀腐蚀直观可见且可预测，而缝隙腐蚀发生在缝隙中，如法兰、垫片、搭接接头及螺栓连接部位，结构设计与环境条件是形成强侵蚀性电化学环境的决定性因素。

缝隙腐蚀属于典型的局部腐蚀，是导致碳钢、不锈钢及高端合金构件过早失效的重要原因，即便构件满足设计与运行规范要求，仍可能发生此类腐蚀。其危险性不仅体现在材料损耗，更在于腐蚀发展过程无明显外部征兆，极易危及工业金属结构的整体完整性。

通常，缝隙腐蚀是因电解质滞留在密闭空间内，形成对金属表面极具侵蚀性的环境而引发。这种局部腐蚀既可发生在金属‑金属接触界面，也可发生在金属‑非金属界面（如垫片、密封件）。腐蚀集中于大型构件的微小区域，多形成于接头、搭接部位或几何不连续处，常见于铆接接头、搭接接头、氧化物沉积物下方等位置。

由于隐蔽性强，缝隙腐蚀往往长期难以被发现。缝隙内部氧耗竭与介质逐步酸化的共同作用，为腐蚀的快速扩展提供了理想的电化学条件。

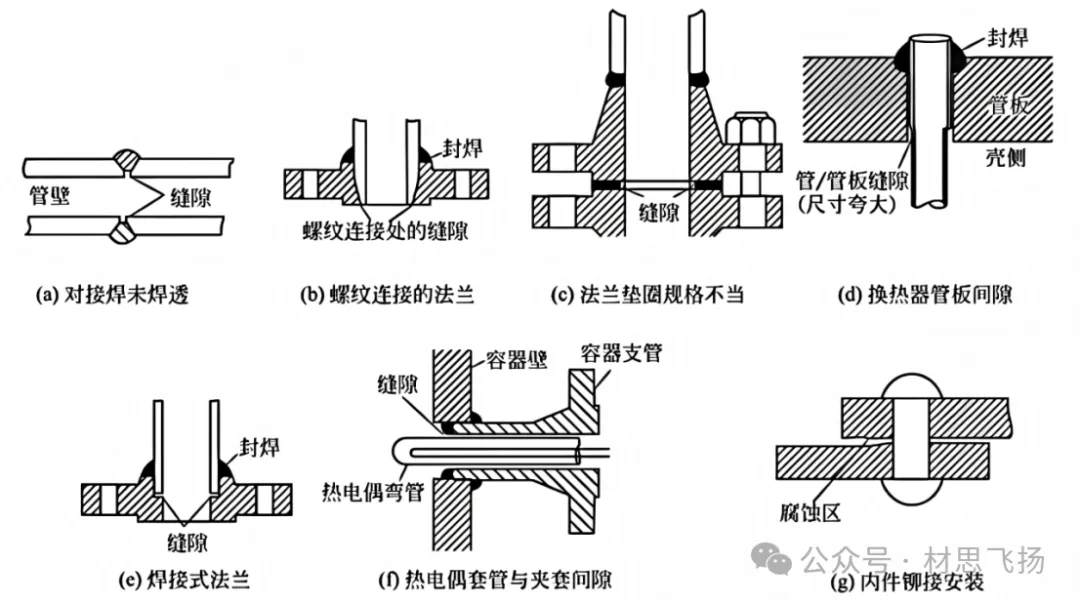

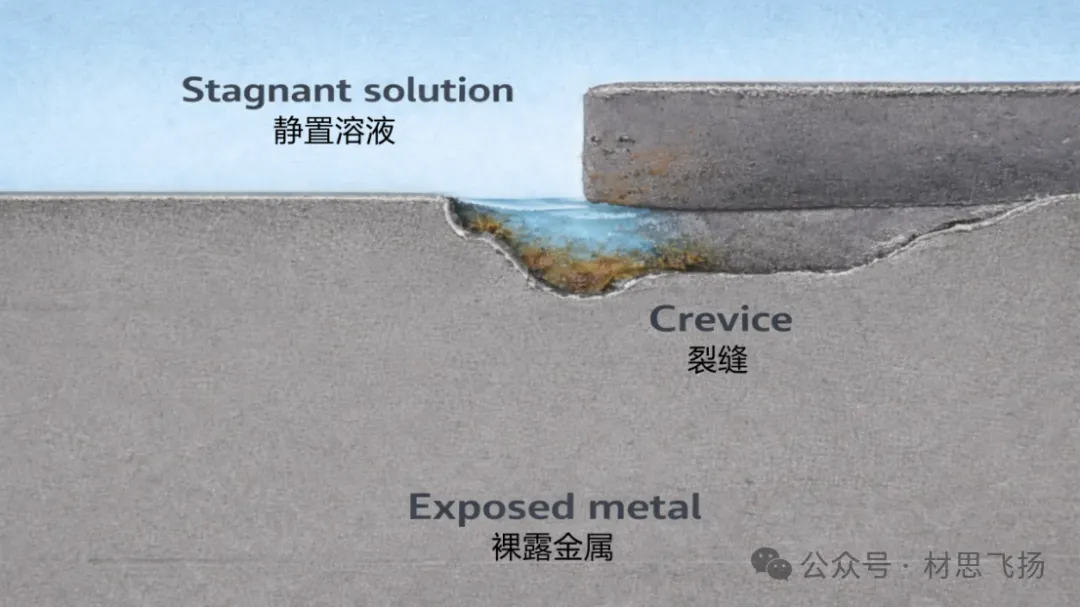

此类腐蚀的诱发前提是：几何不连续结构阻碍了电解质与外部环境的物质交换。这类缝隙可由设计结构（法兰、垫片）、装配不良或表面沉积物形成。

从电化学角度，该过程可分为多个明确阶段：

①氧耗竭：缝隙内氧气被快速消耗且无法补充，形成氧浓差电池。

②差异电池形成：缝隙外部为阴极，内部为活性阳极，加速金属溶解。

③微环境酸化：金属离子水解导致局部pH下降，环境侵蚀性显著增强。

④氯离子迁移：为维持电中性，氯离子向缝隙内迁移，破坏钝化膜并诱发局部腐蚀。

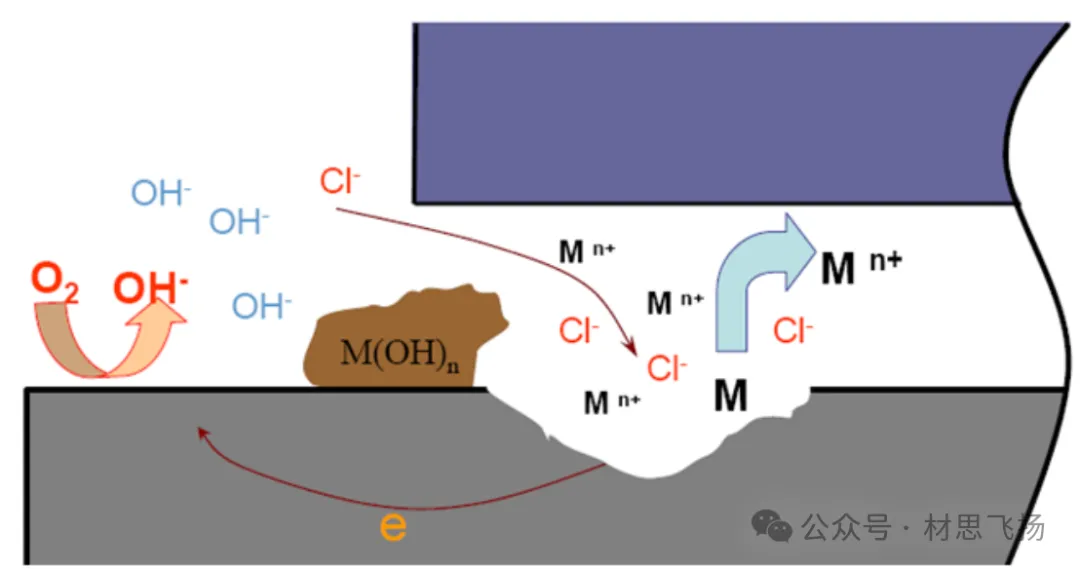

其电化学机理如下图所示：

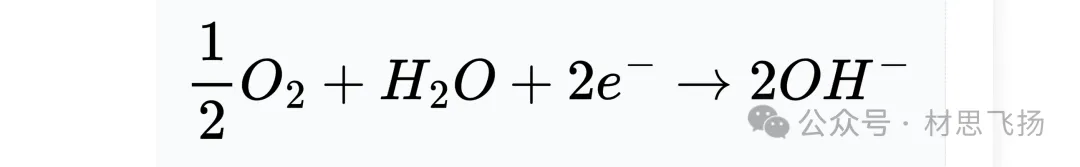

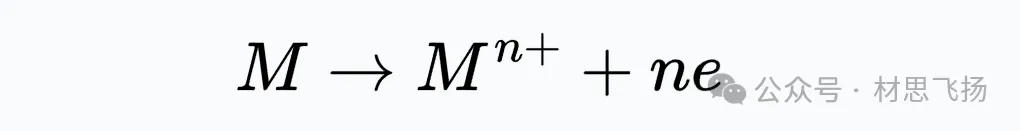

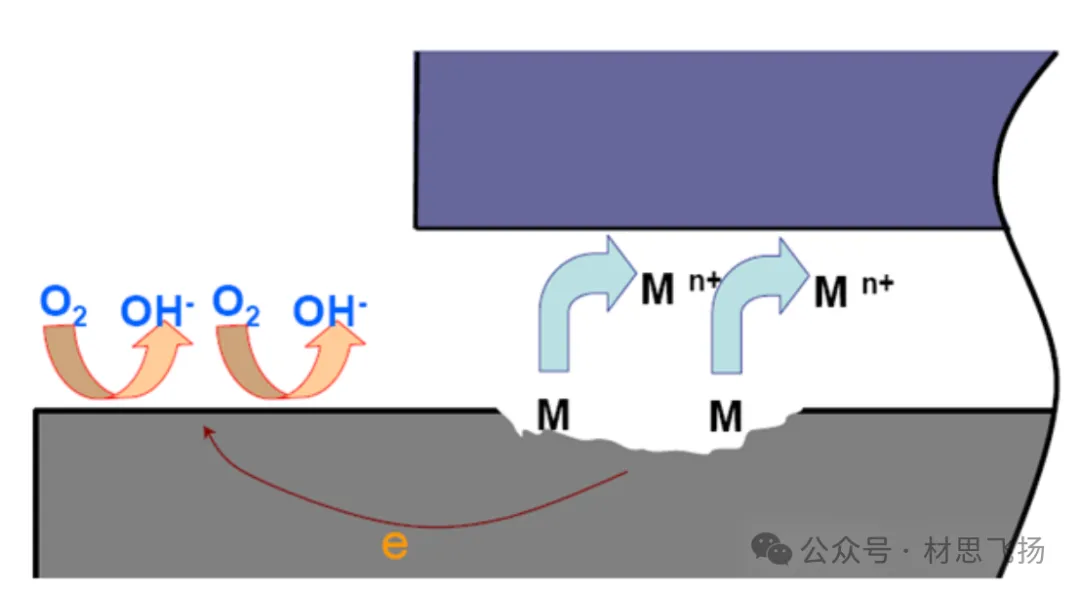

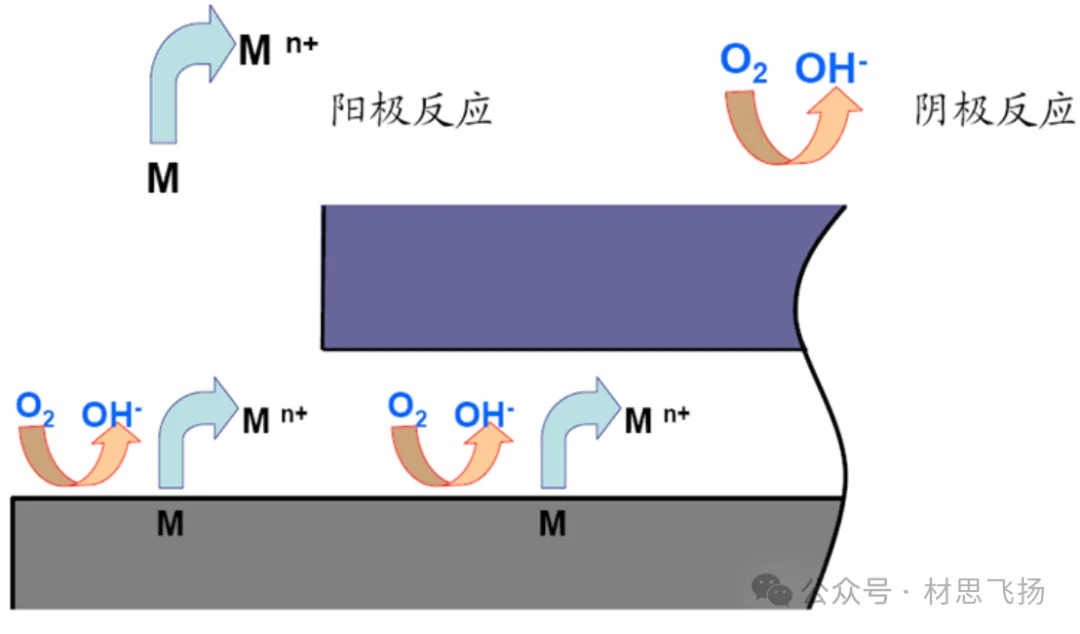

(1)在整个表面均匀发生阳极和阴极反应

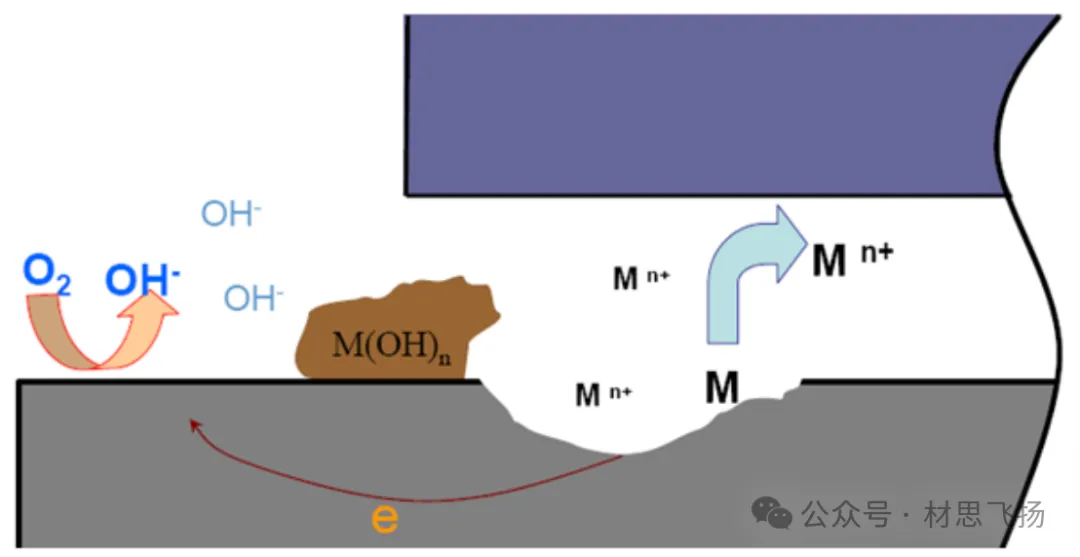

(2)缝隙内氧浓度降低，氧还原反应终止;缝隙外供氧充分，氧还原反应继续进行构成氧浓差电池，缝内阳极，缝外阴极。

(3)缝隙内

缝隙外

• 大阴极-小阳极：缝隙内腐蚀电流密度很大
• 在缝隙口容易形成二次腐蚀产物沉淀→闭塞电池

• 缝隙内金属离子难以迁出，正电荷过剩
• 吸引缝隙外Cl-进入缝隙，以保持电荷平衡

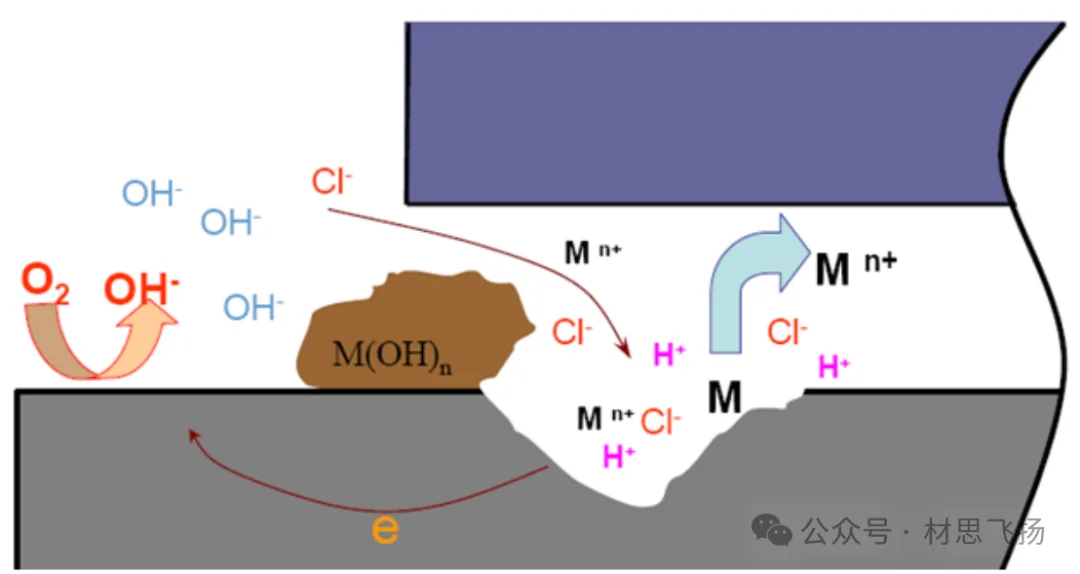

 (5)缝隙内高浓度氯化物水解

缝隙内介质严重酸化，pH~3，加速阳极溶解。

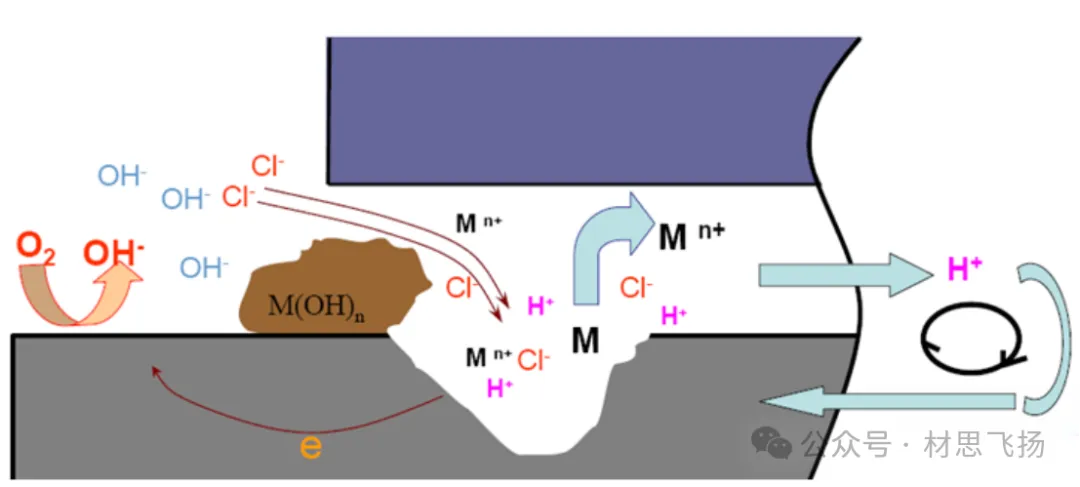

(6)阳极加速溶解，又引起更多Cl-迁入，氯化物浓度增加，氯化物水解又使介质进一步酸化，又使阳极溶解，往复循环，形成闭塞电池内的自催化溶解过程。

4.1主要诱因

• 密闭且排液不畅的几何结构

• 法兰、多孔或压紧不良的垫片

• 含氯环境（海洋、工业、化工介质）

• 材料选型不当

• 维护缺失或针对性检测不足

4.2检测方法

缝隙腐蚀最大风险在于隐蔽性。多数情况下，仅在拆解、泄漏或机械失效后才能发现损伤。

关键检测技术：

• 针对性目视检测

• 高分辨率超声检测

• 先进无损检测（涡流、数字射线成像）

4.3控制策略

• 优化设计，消除不必要缝隙

• 使用非吸水性密封件与适配垫片

• 合理设计阴极保护系统

• 施加连续涂层

• 基于风险的检验方案

不同材料的敏感性差异显著：

• 碳钢：在潮湿或含氯环境中，尤其沉积物下方，极易发生腐蚀。

• 不锈钢：虽具有钝化性，但密闭区域内钝化膜一旦破损，可快速失效。

• 镍基与钛合金：耐蚀性更强，但在极端条件下仍非绝对免疫。

材料选型不仅要考虑化学成分，还必须结合系统设计与实际运行环境。

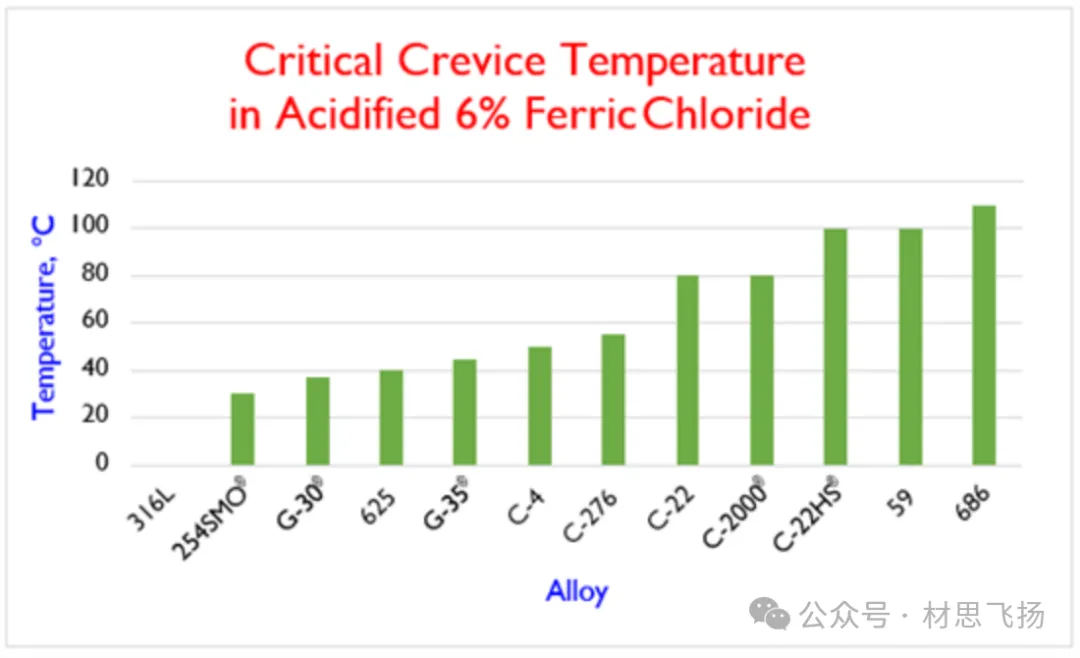

下图为多种镍基合金的临界缝隙温度（CCT）

缝隙腐蚀难以直观发现，不产生大面积氧化物，不改变大范围表面色泽，也不会立刻出现明显损耗。但其局部扩展可导致：

• 突发穿孔

• 意外泄漏

• 无预警结构失效

• 非计划停机带来的高昂损失

多数情况下，当损伤可见时，构件完整性已遭到严重破坏。

缝隙腐蚀是一类关键的局部腐蚀机理，即便构件与系统满足设计规范，仍可发生并隐蔽、剧烈地发展。

不利几何设计与滞流环境共同促使缝隙内形成电化学梯度，加速碳钢、不锈钢及结构合金的劣化。

对缝隙腐蚀的有效防控需要综合方案：合理设计准则、正确选材、环境控制，以及面向局部损伤的早期检测计划。
