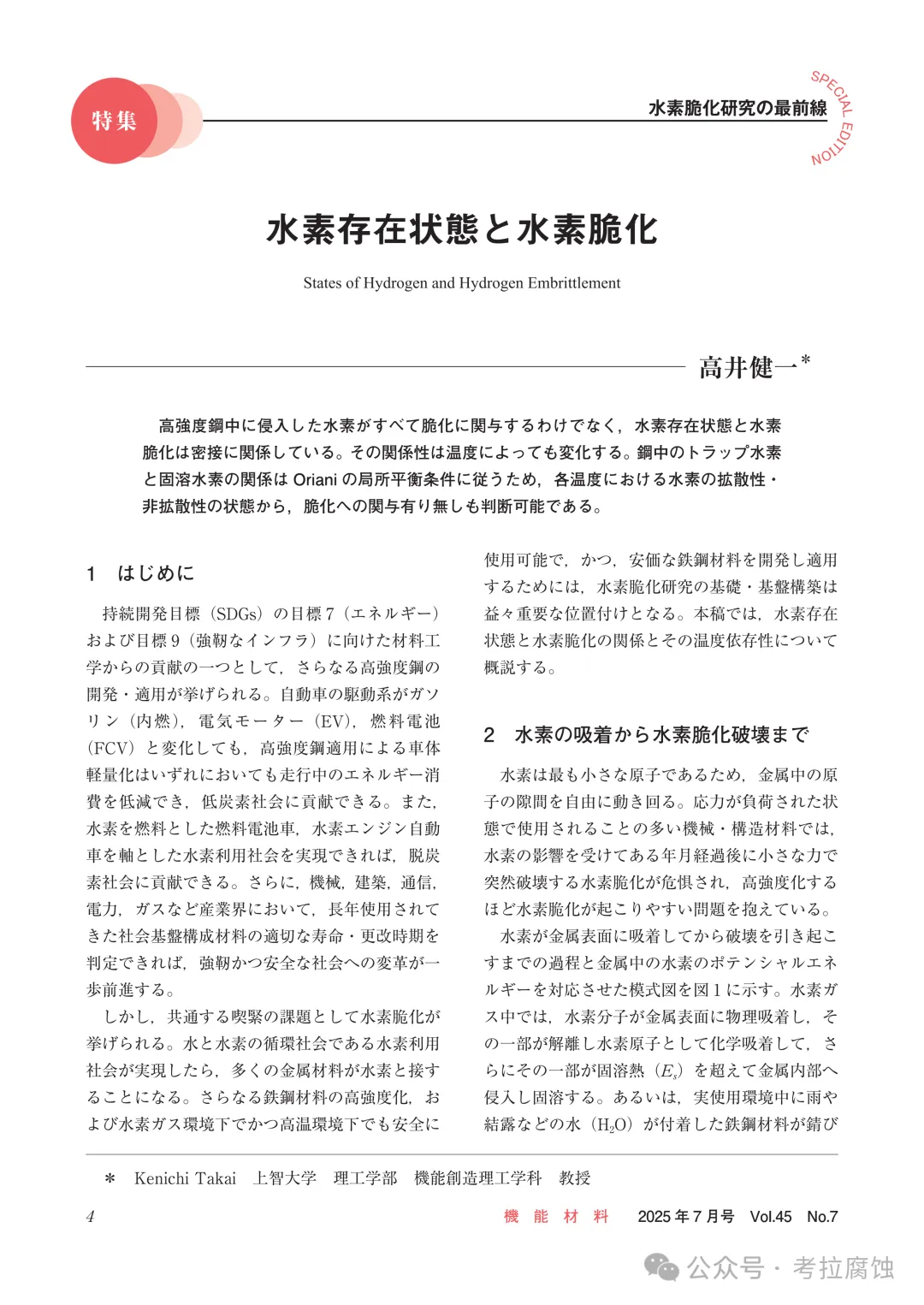

1. 氢是如何进入并破坏金属的？

氢原子是自然界中最小的原子，它能像“幽灵”一样在金属原子的间隙中自由穿梭。

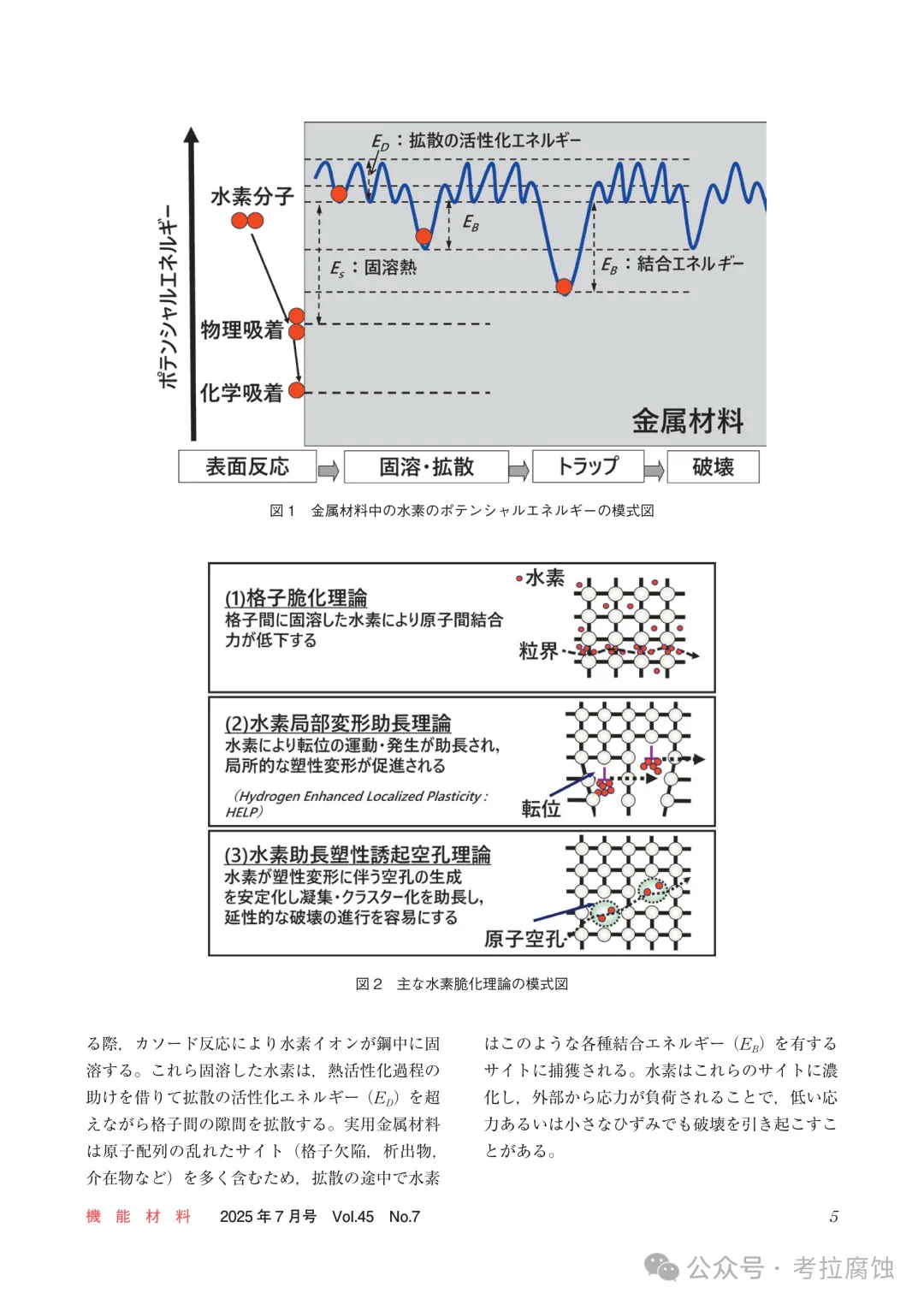

• 吸附与侵入： 氢分子首先吸附在金属表面，解离成氢原子后进入金属内部。

• 扩散与捕获： 进入内部的氢有的在晶格间隙扩散，有的会被金属内部的缺陷（如位错、晶界、析出物）“抓住”，这些捕捉点被称为陷阱（Trap）。

• 诱发破坏： 当氢在某些特定区域过度集中，就会削弱原子间的结合力，最终导致裂纹产生。



2. 三种主流的氢脆理论

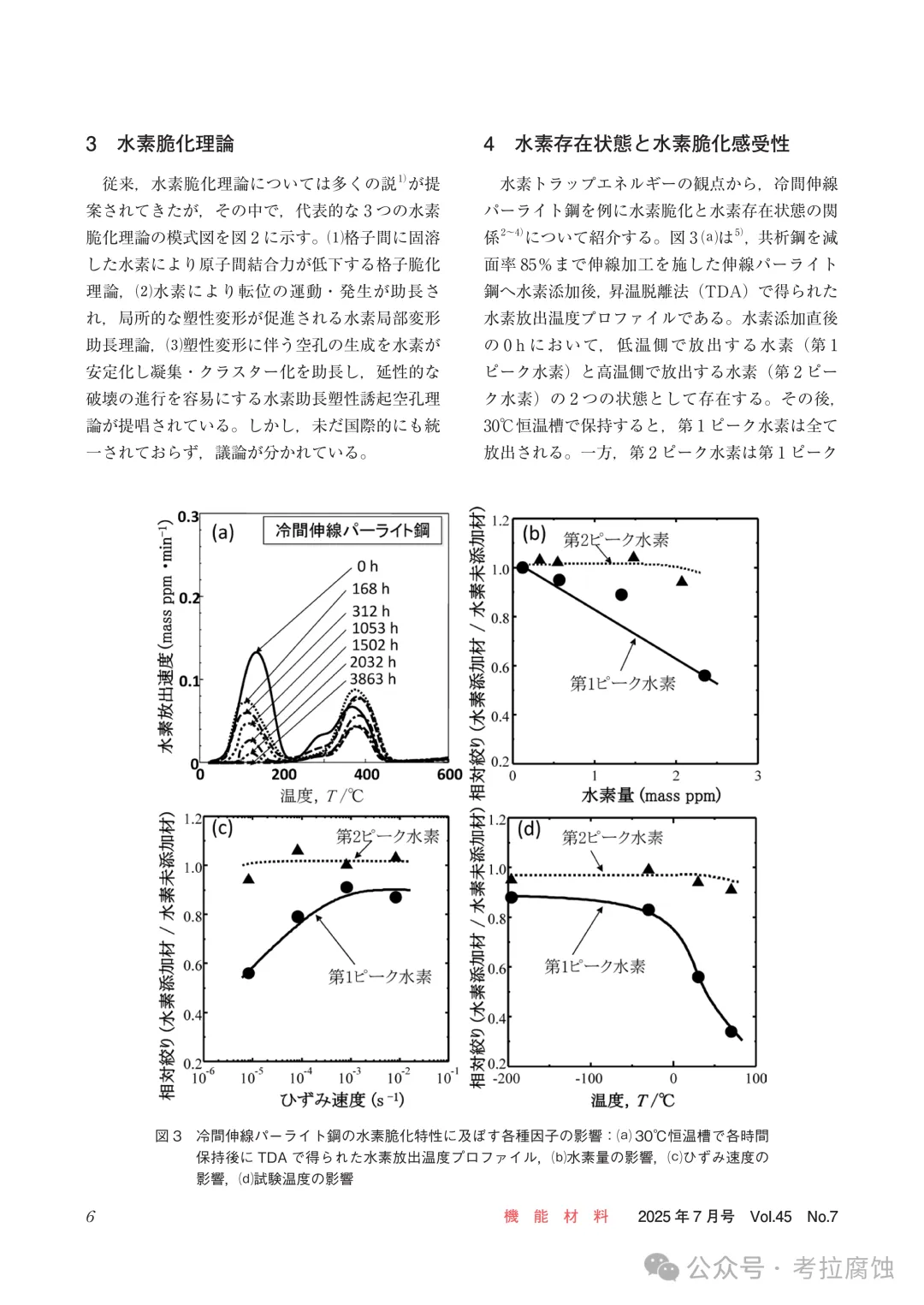

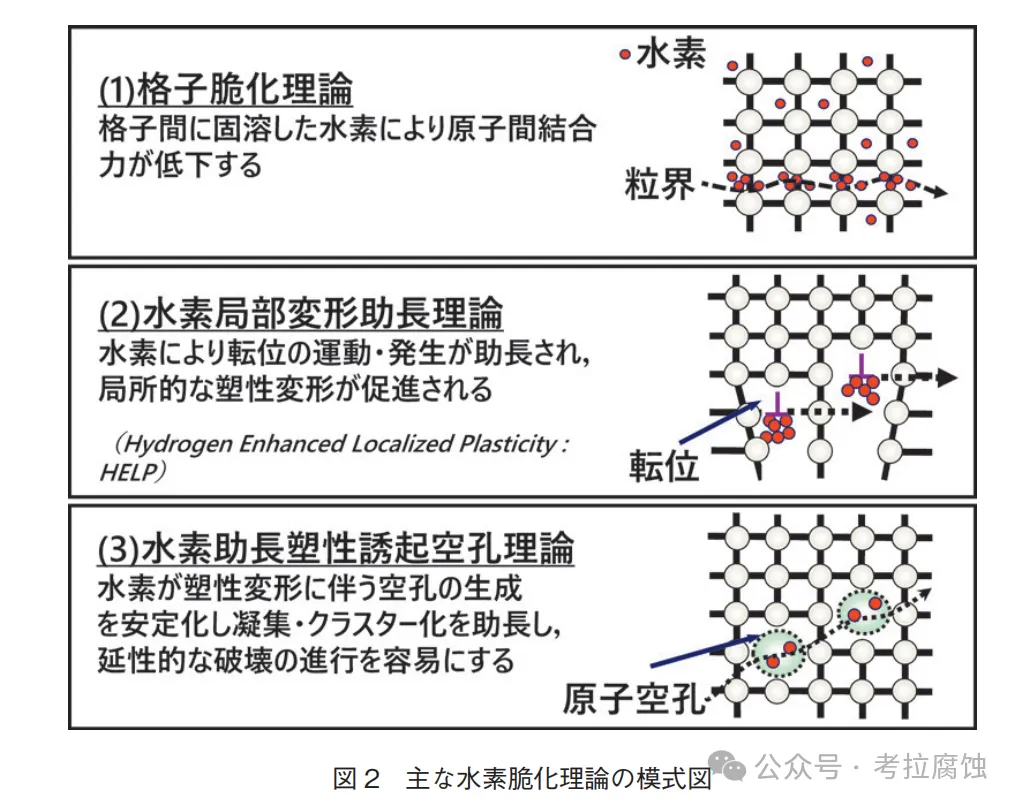

关于氢究竟是如何导致金属失效的，科学界有三种主要的代表性观点：

1. 晶格脆化理论： 氢进入后直接削弱了金属原子之间的结合力，让它们更容易被“拉断”。

2. 氢局部变形助长理论 (HELP)： 氢像“润滑剂”一样促进了微观层面的局部塑性变形，导致局部的过度受损。

3. 氢助长塑性诱起空孔理论： 氢促进了微观空洞的生成与聚集，最终连成一片导致断裂。



3. “听话”的氢 vs “捣乱”的氢

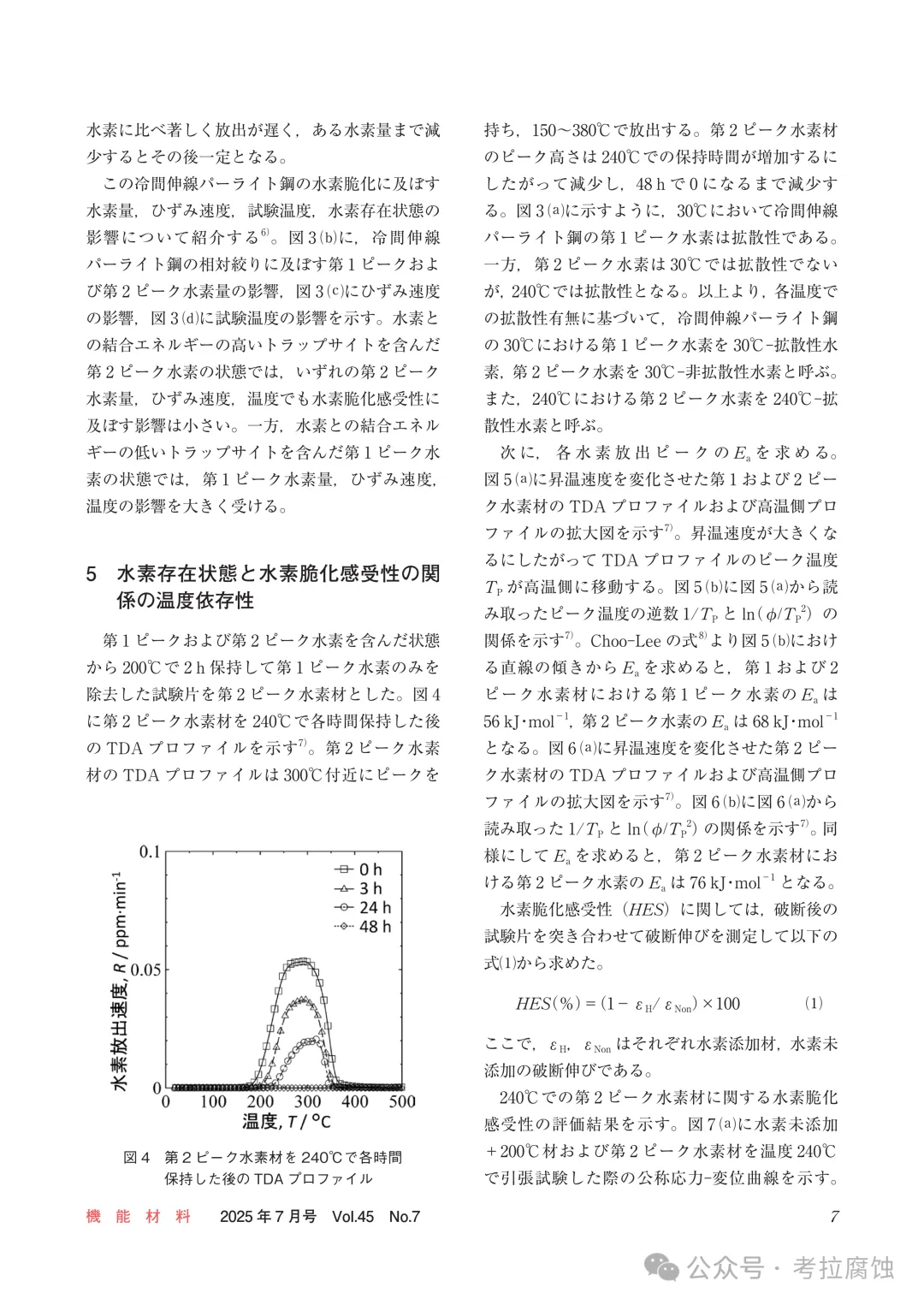

文章通过实验发现，并非所有侵入金属的氢都会导致脆化。关键在于氢的存在状态和温度：

• 第1类氢（易动氢）： 结合能较低，在常温下就能自由移动。它们是导致常温氢脆的主要元凶，因为它们能迅速聚集到受力部位。

• 第2类氢（顽固氢）： 结合能较高，被深锁在陷阱中。在常温下，它们表现为“非扩散性”，基本不参与脆化。

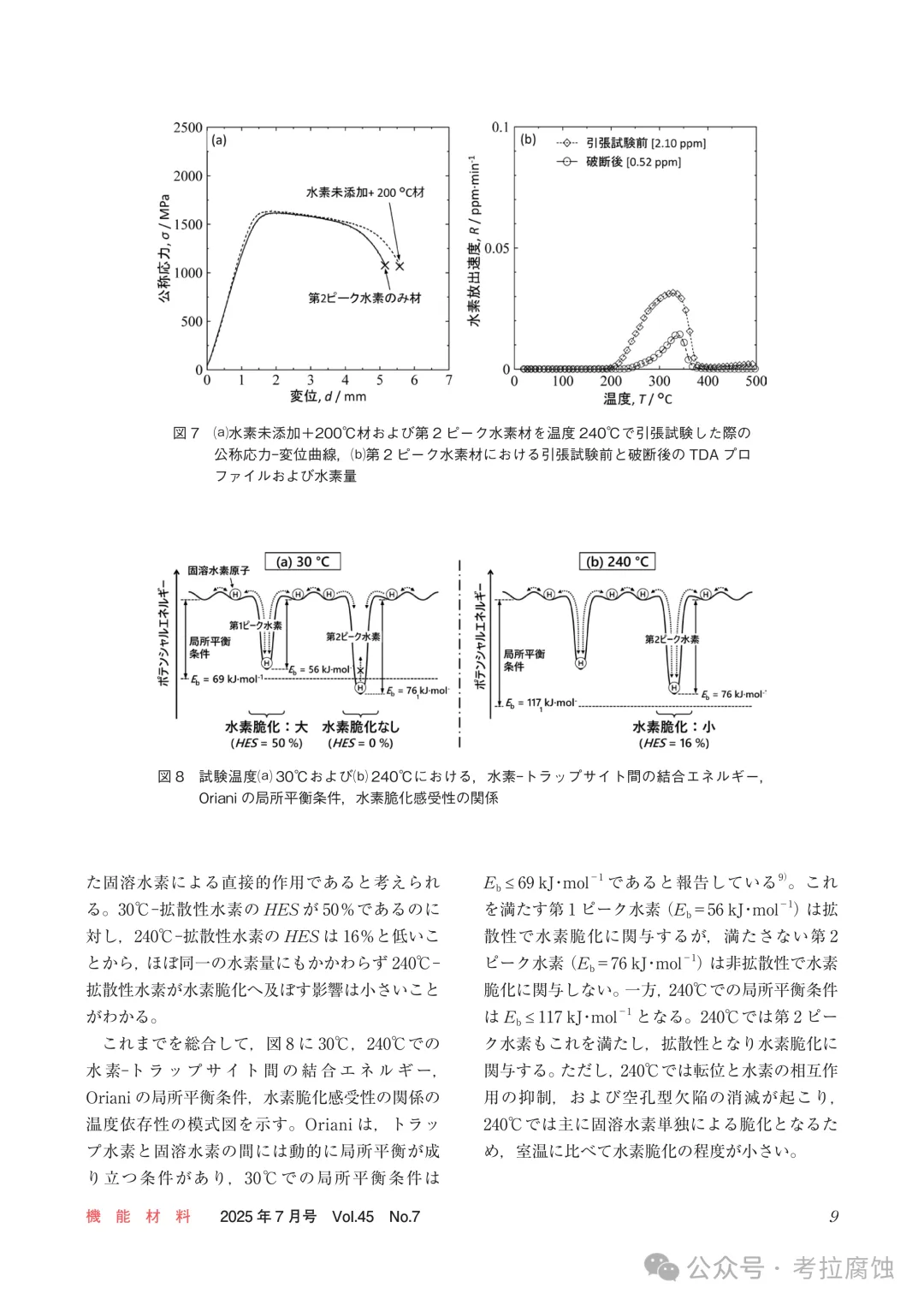

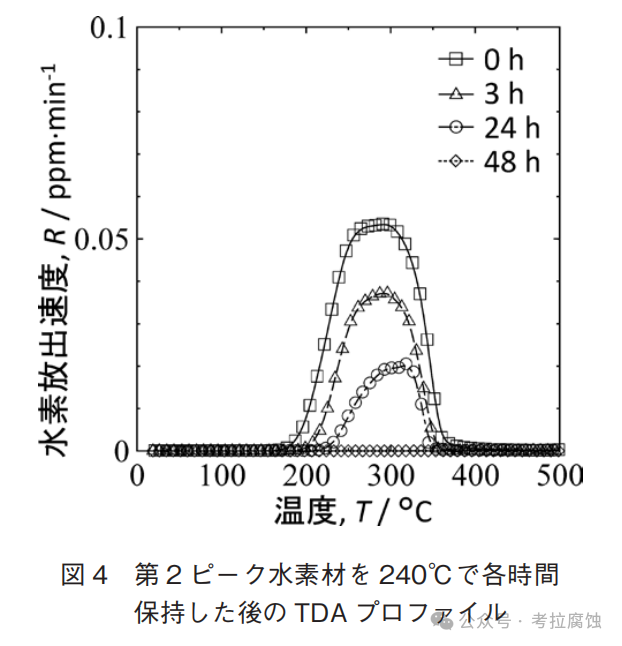

• 温度的影响： 随着温度升高（如达到 240℃），原本“不乱跑”的第2类氢也会获得能量开始扩散。但在高温下，金属内部的空位缺陷更容易消除，且氢难以在特定点浓缩，因此高温下的氢脆程度反而比常温要轻。



4. 研究的意义

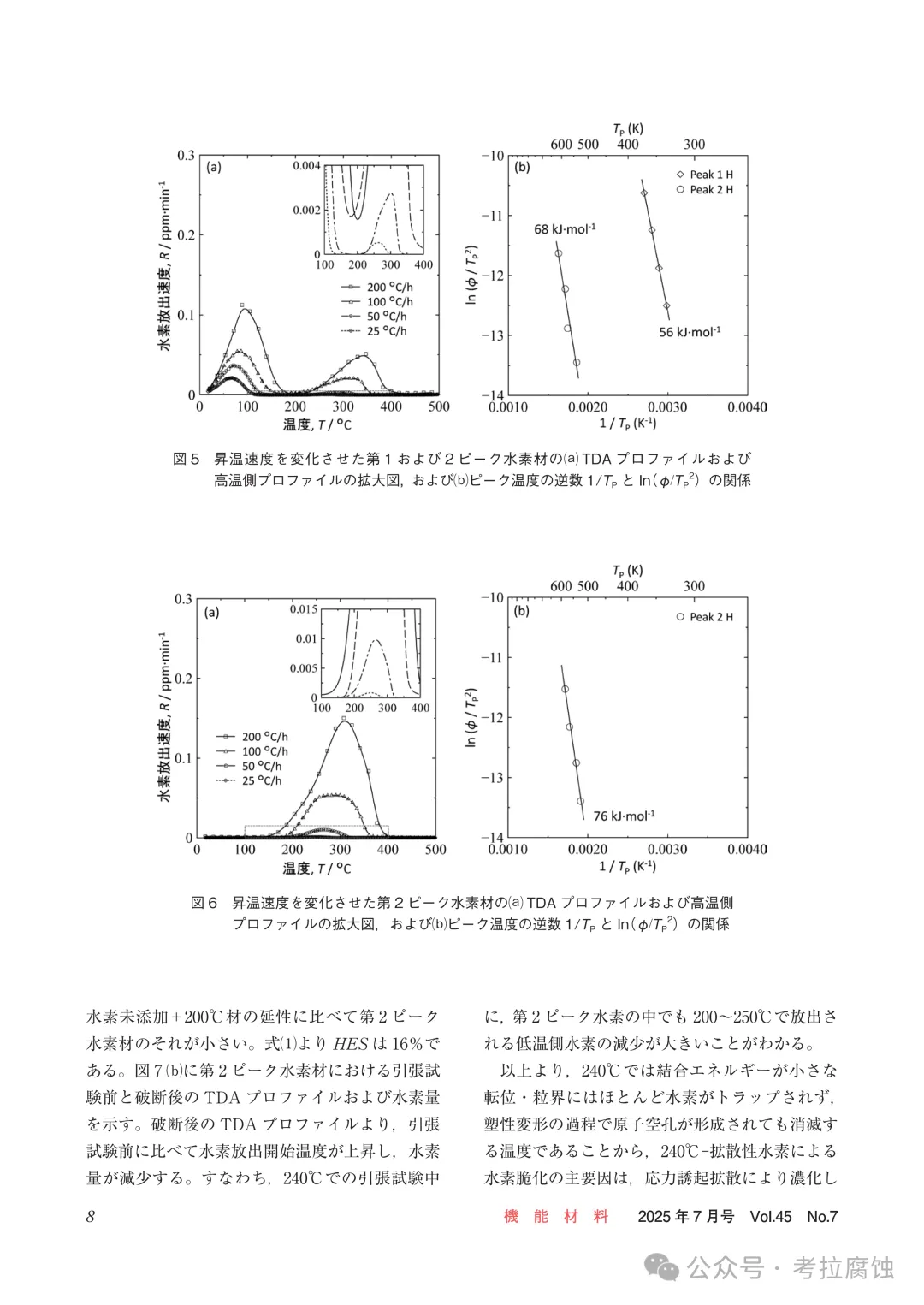

通过升温脱附分析（TDA）等技术，科学家现在能够精准测量不同结合能下的氢含量。

结论是： 判断一种材料是否安全，不能只看它吸了多少氢，更要看在特定使用温度下，有多少氢处于“活跃扩散”状态。

核心知识点： 氢脆的敏感性取决于氢的结合能与环境温度的平衡。这为我们开发更安全、更廉价的氢能储运材料（如高强度钢）提供了重要的理论依据。
