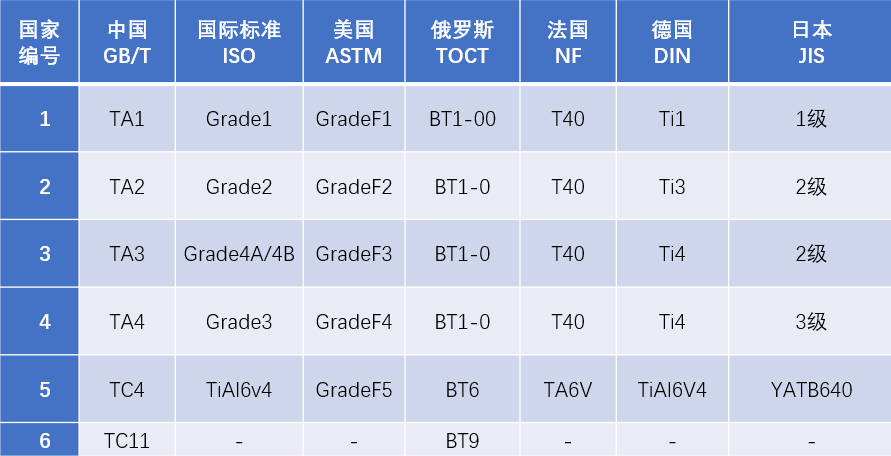

钛合金系列 TC4 / Ti-6Al-4V / Grade 5 名称及含义：TC4 是中国钛合金标准牌号，等效于 ASTM Grade 5。Ti-6Al-4V 表示含 6% 铝和 4% 钒。 材料类型：α+β型钛合金 成分: WAl = 5.5 ~ 6.75%；WC ≤ 0.08%；WFe ≤ 0.3%；WH ≤ 0.015%；WN ≤ 0.05%；WO ≤ 0.2%；WTi = balance；WV = 3.5 ~ 4.5% 性能参数: 抗拉强度 ≥ 895 MPa 屈服强度 ≥ 828 MPa 密度 ≈ 4.43 g/cm³ 使用温度 ≤ 400°C 热处理状态：退火态、β处理态、双时效态 主要用途：航空起落架、机身框架、发动机附件、连接结构件 使用建议： 加工硬化明显，切削刀具需特殊设计 焊接时必须采用氩气等惰性气体保护 名称及含义：6%铝、2%锡、4%锆、2%钼，属于高温钛合金 材料类型：α+β型钛合金 成分: WAl = 5.5 ~ 6.5%；WC ≤ 0.05%；WFe ≤ 0.25%；WH ≤ 0.015%；WMo = 1.8 ~ 2.2%；WN ≤ 0.04%；WO ≤ 0.15%；WOther_each ≤ 0.05%；WOther_total ≤ 0.3%；WSi = 0.06 ~ 0.1%；WSn = 1.8 ~ 2.2%；WTi = balance；WY ≤ 0.005%；WZr = 3.6 ~ 4.4% 性能参数: 抗拉强度：≈ 930 MPa；使用温度上限：540°C；更强高温服役能力，抗蠕变优于 TC4 热处理状态：固溶 + 时效或 β锻 + 时效 主要用途：航空发动机压气机叶片、壳体、涡轮冷端部件 使用建议： 热处理制度严格，显微组织影响高温性能；加工性差于TC4 Ti-6Al-2Sn-4Zr-6Mo 名称及含义：增强型高温钛合金，添加更多 Mo 提高高温强度 材料类型：近β型钛合金 成分: WAl = 5.5 ~ 6.5%；WC ≤ 0.04%；WFe ≤ 0.15%；WH ≤ 0.0125%；WMo = 5.5 ~ 6.5%；WN ≤ 0.04%；WO ≤ 0.15%；WOther_each ≤ 0.1%；WOther_total ≤ 0.4%；WSn = 1.75 ~ 2.25%；WTi = balance；WZr = 3.5 ~ 4.5% 性能参数: 抗拉强度：> 1000 MPa；良好蠕变性能，热稳定性高 热处理状态：固溶 + 时效 主要用途：高负荷结构件、战斗机主梁、传动组件 使用建议： 组织控制要求高，存在热处理脆性区 TA1 / Grade 1 名称及含义：TA1 为中国纯钛工业牌号，对应 ASTM Grade 1 材料类型：工业纯钛（α型） 成分: > 99.5% Ti 性能参数: 抗拉强度：≥ 345 MPa；密度：4.51 g/cm³；优异的耐蚀性和加工性 热处理状态：退火态为主 主要用途：航空油路管件、液压系统、蒙皮板材 使用建议： 强度低，不适合承力件，仅限中低负载场合 TA2 / Grade 2 名称及含义：工业纯钛，Grade 2 比 Grade 1 强度略高，延展性略差 材料类型：工业纯钛（α型） 成分: ≈ 99.3% Ti 性能参数: 抗拉强度：≥ 390 MPa；更好的成型性和焊接性 热处理状态：退火态为主 主要用途：航天器液体燃料舱、酸腐蚀环境构件 使用建议： 避免强动载荷结构使用 BT-20 名称及含义：俄制钛合金，广泛应用于苏系战斗机 材料类型：α+β钛合金 成分: WC = 0.75 ~ 0.85%；WCo ≤ 0.6%；WCr = 4.25 ~ 5.0%；WMn ≤ 0.4%；WMo ≤ 1.0%；WSi ≤ 0.4%；WV = 1.4 ~ 1.6%；WW = 21.0 ~ 22.5% 性能参数: 抗拉强度：≥ 390 MPa；更好的成型性和焊接性 热处理状态：退火、时效强化 主要用途：战机机身、主梁、外翼结构 使用建议：相对难加工 名称及含义：高强近β钛合金，现代军机起落架替代钢材使用 材料类型：近β型钛合金 成分: WAl = 4.4 ~ 5.7%；WC ≤ 0.1%；WCr = 2.5 ~ 3.5%；WCu ≤ 0.1%；WFe ≤ 0.5%；WH ≤ 0.2%；WMn ≤ 0.1%；WMo = 4.4 ~ 5.5%；WN ≤ 0.012%；WO = 0.03 ~ 0.18%；WOther_total ≤ 0.4%；WSn ≤ 0.1%；WSn+Cu+Mn ≤ 0.2%；WTi = balance；WV = 4.0 ~ 5.5%；WZr ≤ 0.04% 性能参数: 抗拉强度 > 1200 MPa；比强度极高，替代高强钢 热处理状态：时效强化为主 主要用途：大型飞机起落架、紧固连接件 使用建议：加工性能不如TC4，热处理需控组织均匀性 名称及含义：强度极高的近β钛合金，广泛应用于美军战斗机结构 材料类型：近β型钛合金 成分: WAl = 5.00%；WCr = 4.04%；WMo = 4.00%；WSn = 2.00%；WTi = balance；WZr = 2.00% 性能参数: 抗拉强度 ≈ 1200 MPa；耐疲劳、耐热好 热处理状态：固溶 + 双时效 主要用途：战机结构、发动机附件高应力区 使用建议：热处理工艺需严控，防止晶粒粗化 名称及含义：中国自研α+β型高温钛合金，具备良好焊接性与热稳定性 材料类型：α+β钛合金 成分: WAl = 5.8 ~ 7.0%；WC ≤ 0.08%；WFe ≤ 0.25%；WH ≤ 0.012%；WMo = 2.8 ~ 3.8%；WN ≤ 0.05%；WO ≤ 0.15%；WOther_each ≤ 0.1%；WOther_total ≤ 0.4%；WSi = 0.2 ~ 0.35%；WTi = balance；WZr = 0.8 ~ 2.0% 性能参数: 高温强度优秀；使用温度 ≈ 450°C 热处理状态：退火、双时效 主要用途：压气机叶片、航空高温结构件 使用建议：对热处理温度窗口敏感，需精控 名称及含义：中等强度钛合金，兼具可焊性和加工性 材料类型：α+β钛合金 成分: WAl = 2.0 ~ 3.5%；WC ≤ 0.08%；WFe ≤ 0.25%；WH ≤ 0.015%；WN ≤ 0.05%；WO ≤ 0.12%；WOther_each ≤ 0.1%；WOther_total ≤ 0.3%；WTi = balance；WV = 1.5 ~ 3.0% 性能参数: 强度高于工业纯钛，低于TC4；良好焊接性与耐腐蚀性 热处理状态：退火 主要用途：航空管路系统、油管、液压传输件 使用建议：不适用于高载荷承力结构 各国常用钛及钛合金牌号对照表
Ti-5553 / Ti-5Al-5V-5Mo-3Cr
Ti-17 / Ti-5Al-2Sn-2Zr-4Mo-4Cr
TC11
Grade 9 / Ti-3Al-2.5V
铝合金系列
7075-T6 名称及含义：美铝7075高强铝合金，T6表示固溶热处理 + 人工时效 材料类型：Al-Zn-Mg-Cu 系列高强铝合金 成分: WAl = balance；WCr = 0.18 ~ 0.28%；WCu = 1.2 ~ 2.0%；WFe ≤ 0.5%；WMg = 2.1 ~ 2.9%；WMn ≤ 0.3%；WOther_each ≤ 0.05%；WOther_total ≤ 0.15%；WSi ≤ 0.4%；WTi ≤ 0.2%；WZn = 5.1 ~ 6.1% 性能参数: 抗拉强度：≈ 572 MPa；硬度：150 HB；比强度高，但耐蚀性一般 热处理状态：T6、T73、T76 主要用途：机翼主梁、连接结构件、起落架支撑框架 使用建议： 易应力腐蚀开裂，需阳极氧化处理；焊接性差，建议铆接 2024-T3 名称及含义：2024为Al-Cu-Mg系高强铝合金，T3为固溶+冷加工+自然时效 材料类型：Al-Cu-Mg 系 成分: WAl = balance；WCr ≤ 0.1%；WCu = 3.8 ~ 4.9%；WFe ≤ 0.5%；WMg = 1.2 ~ 1.8%；WMn = 0.3 ~ 0.9%；WOther_each ≤ 0.05%；WOther_total ≤ 0.15%；WSi ≤ 0.5%；WTi ≤ 0.15%；WTi+Zr ≤ 0.2%；WZn ≤ 0.25% 性能参数: 抗拉强度：≈ 470 MPa；良好疲劳性能，低裂纹扩展速率 热处理状态：T3、T4、T81 主要用途：飞机蒙皮、机身骨架、梁结构 使用建议： 焊接性差，适合铆接；耐蚀性需加强处理 6061-T6 名称及含义：通用型铝合金，T6为固溶+人工时效处理 材料类型：Al-Mg-Si 系列（可焊型铝合金） 成分: WAl = balance；WCr = 0.04 ~ 0.35%；WCu = 0.15 ~ 0.40%；WFe ≤ 0.7%；WMg = 0.8 ~ 1.2%；WMn ≤ 0.15%；WOther_each ≤ 0.05%；WOther_total ≤ 0.15%；WSi = 0.40 ~ 0.8%；WTi ≤ 0.15%；WZn ≤ 0.25% 性能参数: 抗拉强度：≈ 310 MPa；可焊性、可切削性好 热处理状态：T6、T651 主要用途：机架、支撑梁、内框结构件 使用建议： 强度不及7系，不适用于高承载主结构；易发生剥蚀，可阳极化处理提高寿命 7050-T7451 材料类型：高强、抗腐蚀7系铝合金 成分: WAl = balance；WCr ≤ 0.04%；WCu = 2.0 ~ 2.6%；WFe ≤ 0.15%；WMg = 1.9 ~ 2.6%；WMn ≤ 0.10%；WOther_each ≤ 0.05%；WOther_total ≤ 0.15%；WSi ≤ 0.12%；WTi ≤ 0.06%；WZn = 5.7 ~ 6.7%；WZr = 0.08 ~ 0.15% 性能参数: 抗拉强度 > 500 MPa；疲劳强度优于7075 热处理状态：T7451（抗应力腐蚀） 主要用途：厚板承力构件、起落架结构、上翼面板 使用建议： 加工性稍逊，需控制残余应力 7475 材料类型：高韧性7系铝合金 成分: WAl = balance；WCr = 0.18 ~ 0.25%；WCu = 1.2 ~ 1.9%；WFe ≤ 0.12%；WMg = 1.9 ~ 2.6%；WMn ≤ 0.06%；WOther_each ≤ 0.05%；WOther_total ≤ 0.15%；WSi ≤ 0.10%；WTi ≤ 0.06%；WZn = 5.2 ~ 6.2% 性能参数: 韧性高、抗裂扩展性能佳 热处理状态：T651、T7351 主要用途：机翼腹部、舱门、关键接头部位 使用建议： 不推荐焊接，适合厚板加工 8090（铝锂合金） 材料类型：Al-Li-Mg-Zr 合金 成分: WAl = balance；WCr ≤ 0.10%；WCu = 1.0 ~ 1.6%；WFe ≤ 0.30%；WLi = 2.2 ~ 2.7%；WMg = 0.6 ~ 1.3%；WMn ≤ 0.10%；WOther_each ≤ 0.05%；WOther_total ≤ 0.15%；WSi ≤ 0.20%；WTi ≤ 0.10%；WZn ≤ 0.25%；WZr = 0.04 ~ 0.16% 性能参数: 比重低（< 2.6），模量高；强度媲美7075，重量更轻 热处理状态：T81、T83 主要用途：机身面板、导弹舱体、航天舱壳 使用建议： 材料价格高，加工难度略大 2195（NASA用铝锂合金） 材料类型：Al-Cu-Li 系 成分: WAg = 0.25 ~ 0.6%；WAl = balance；WCu = 3.7 ~ 4.3%；WFe ≤ 0.15%；WLi = 0.8 ~ 1.2%；WMg = 0.25 ~ 0.8%；WMn ≤ 0.25%；WOther_each ≤ 0.05%；WOther_total ≤ 0.15%；WSi ≤ 0.12%；WTi ≤ 0.10%；WZn ≤ 0.25%；WZr = 0.08 ~ 0.16% 性能参数: 比重低，强度高；用于航天燃料贮箱结构 热处理状态：T8X（NASA标准） 主要用途：航天飞机储罐、火箭燃料舱 使用建议： 高精度焊接需求，通常配自动搅拌摩擦焊（FSW） 2090 材料类型：Al-Li 系 性能参数: 低密度、高弹性模量 主要用途：卫星结构、轻质桁架系统 使用建议： 制造工艺要求高，稳定性需后处理优化 2219 材料类型：Al-Cu 合金 成分: WAl = balance；WCu = 5.8 ~ 6.8%；WFe ≤ 0.30%；WMg ≤ 0.02%；WMn = 0.20 ~ 0.40%；WOther_each ≤ 0.05%；WOther_total ≤ 0.15%；WSi ≤ 0.20%；WTi = 0.02 ~ 0.10%；WV = 0.05 ~ 0.15%；WZn ≤ 0.10%；WZr = 0.10 ~ 0.25% 性能参数: 可焊性优于7075等高强铝；高温力学性能优 热处理状态：T87 主要用途：液体推进火箭燃料箱 使用建议： 对热影响区性能变化敏感 6069 材料类型：铝镁硅改性合金 化学成分：WAl = balance；WCr = 0.05 ~ 0.30%；WCu = 0.55 ~ 1.0%；WFe ≤ 0.40%；WMg = 1.2 ~ 1.6%；WMn ≤ 0.05%；WOther_each ≤ 0.05%；WOther_total ≤ 0.15%；WSi = 0.6 ~ 1.2%；WSr ≤ 0.05%；WTi ≤ 0.10%；WV = 0.10 ~ 0.30%；WZn ≤ 0.05% 性能参数: 比6061更强、更耐腐蚀 热处理状态：T6、T651 主要用途：民航结构件、中等载荷框架 使用建议： 焊接性良好，适合中高强用途替代6061 常用铝合金牌号中美欧日对照表（部分航空航天&通用合金）
高温合金系列
GH4169 / Inconel 718 名称及含义：GH4169 为中国标准高温合金牌号，对应国际商用名 Inconel 718 材料类型：沉淀硬化型镍基高温合金 成分: WAl = 0.20 ~ 0.80%；WB ≤ 0.006%；WC ≤ 0.08%；WCo ≤ 1.00%；WCr = 17.00 ~ 21.00%；WCu ≤ 0.300%；WFe ≤ 0.010%；WMg ≤ 0.010%；WMn ≤ 0.35%；WMo = 2.80 ~ 3.30%；WNb = 4.75 ~ 5.50%；WNi = 50.00 ~ 55.00%；WP ≤ 0.015%；WS ≤ 0.015%；WSi ≤ 0.35%；WTi = 0.65 ~ 1.15% 性能参数: 使用温度：-253°C ~ 700°C；高温强度和疲劳性能优异 热处理状态：固溶 + 双时效（720°C + 620°C） 主要用途：航空发动机涡轮盘、压气机、喷嘴导向装置 使用建议： 加工硬度大，需采用高硬度涂层刀具；热处理窗口严格，影响组织和性能稳定性 GH4033 名称及含义：变形镍基合金，属于固溶强化型 材料类型：固溶强化镍基合金 成分: WAl = 0.60 ~ 1.00%；WB ≤ 0.010%；WC = 0.03 ~ 0.08%；WCe ≤ 0.020%；WCr = 19.00 ~ 22.00%；WFe ≤ 4.00%；WMn ≤ 0.40%；WNi = balance；WP ≤ 0.015%；WS ≤ 0.007%；WSi ≤ 0.65%；WTi = 2.40 ~ 2.80% 性能参数: 优异的抗氧化性和热疲劳性；使用温度范围：≤ 900°C 热处理状态：固溶 + 时效或直接使用固溶态 主要用途：燃烧室零部件、隔热罩、喷嘴外壳 使用建议： 强度较低，结构件不适合高承载 GH4049 材料类型：沉淀硬化镍基合金 性能参数: 使用温度：650~850°C；高温抗蠕变性能佳 热处理状态：固溶 + 双时效 主要用途：燃气涡轮发动机热端叶片、导向器 使用建议： 粉末冶金制备为主，热处理工艺要求高 GH4090 材料类型：高温变形合金 成分: WAl = 1.00 ~ 2.00%；WB ≤ 0.020%；WC ≤ 0.13%；WCo = 15.00 ~ 21.00%；WCr = 18.00 ~ 21.00%；WCu ≤ 0.200%；WFe ≤ 1.50%；WMn ≤ 0.40%；WNi = balance；WP ≤ 0.020%；WS ≤ 0.015%；WSi ≤ 0.80%；WTi = 2.00 ~ 3.00%；WZr ≤ 0.015% 性能参数: 抗热疲劳优；耐氧化性能突出 热处理状态：固溶处理 + 高温稳定化 主要用途：涡轮密封结构、导向罩 使用建议： 抗热震性强，适合高温短时高负载 GH4738 材料类型：粉末冶金镍基合金 成分: WAl = 1.20 ~ 1.60%；WB = 0.003 ~ 0.010%；WC = 0.03 ~ 0.10%；WCo = 12.00 ~ 15.00%；WCr = 18.00 ~ 21.00%；WCu ≤ 0.100%；WFe ≤ 2.00%；WMn ≤ 0.10%；WMo = 3.50 ~ 5.00%；WNi = balance；WP ≤ 0.015%；WS ≤ 0.015%；WSi ≤ 0.15%；WTi = 2.75 ~ 3.25%；WZr = 0.020 ~ 0.080% 性能参数: 高温强度优于 GH4169；使用温度范围：750–980°C 热处理状态：HIP致密化 + 时效 主要用途：航空发动机转子、耐热高压盘 使用建议： 成本高，制造过程复杂，适合关键部位 GH738 材料类型：粉末高温合金 成分: WAl = 1.20 ~ 1.60%；WB = 0.003 ~ 0.010%；WC = 0.03 ~ 0.10%；WCo = 12.00 ~ 15.00%；WCr = 18.00 ~ 21.00%；WCu ≤ 0.100%；WFe ≤ 2.00%；WMn ≤ 0.10%；WMo = 3.50 ~ 5.00%；WNi = balance；WP ≤ 0.015%；WS ≤ 0.015%；WSi ≤ 0.15%；WTi = 2.75 ~ 3.25%；WZr = 0.020 ~ 0.080% 性能参数: 极高蠕变强度；使用温度：800–950°C 热处理状态：HIP + 时效 主要用途：高压涡轮叶片、燃烧室 使用建议： 粉末合金制造要求高，主要用于发动机核心部件 Inconel 625 材料类型：固溶强化型镍基合金 成分: WAl ≤ 0.40%；WC ≤ 0.10%；WCo ≤ 1.00%；WCr = 20.00 ~ 23.00%；WFe ≤ 5.00%；WMn ≤ 0.50%；WMo = 8.00 ~ 10.00%；WNb = 3.15 ~ 4.15%；WNi = balance；WP ≤ 0.015%；WS ≤ 0.015%；WSi ≤ 0.50%；WTi ≤ 0.40% 性能参数: 抗腐蚀性优异（海水、酸性气氛）；使用温度：≤ 650°C 热处理状态：退火态 主要用途：排气系统、燃气导管、隔热罩 使用建议： 强度不及718，适合中温防腐蚀场景 Inconel X-750 材料类型：沉淀硬化型镍基合金 成分: WAl = 0.40 ~ 1.00%；WC ≤ 0.08%；WCo ≤ 1.00%；WCr = 14.00 ~ 17.00%；WCu ≤ 0.50%；WFe = 5.00 ~ 9.00%；WMn ≤ 1.00%；WNb = 0.70 ~ 1.20%；WNi+Co ≥ 70.00%；WS ≤ 0.01%；WSi ≤ 0.50%；WTa ≤ 0.05%；WTi = 2.25 ~ 2.75% 性能参数: 良好的疲劳强度与抗应力腐蚀能力；使用温度：≤ 750°C 热处理状态：固溶处理 + 双时效 主要用途：航空弹簧、紧固件、支撑座圈 使用建议： 长期使用强度略逊色于718 Rene 41 材料类型：沉淀强化型镍基合金 成分: WAl = 1.40 ~ 1.80%；WB = 0.003 ~ 0.010%；WC = 0.06 ~ 0.12%；WCo = 10.00 ~ 12.00%；WCr = 18.00 ~ 20.00%；WFe ≤ 5.00%；WMn ≤ 0.50%；WMo = 9.00 ~ 10.50%；WNi = balance；WP ≤ 0.015%；WS ≤ 0.015%；WSi ≤ 0.50%；WTi = 3.00 ~ 3.30% 性能参数: 高温强度优异；使用温度可达 980°C 热处理状态：固溶 + 时效 主要用途：喷气发动机涡轮叶片、隔热罩 使用建议： 加工性差，需使用高性能工具材料 Udimet 720 材料类型：粉末高温合金 成分: WAl = 2.25 ~ 2.75%；WB = 0.01 ~ 0.02%；WC = 0.01 ~ 0.02%；WCo = 14.0 ~ 15.5%；WCr = 15.5 ~ 16.5%；WMo = 2.75 ~ 3.25%；WNi = balance；WTi = 4.75 ~ 5.25%；WW = 1.00 ~ 1.50%；WZr = 0.025 ~ 0.05% 性能参数: 使用温度：980°C 以上；极优的高温强度与组织稳定性 热处理状态：HIP + 时效 主要用途：高压转子、燃烧室支撑结构 使用建议： 使用寿命长，材料成本高，制备需洁净环境
航空用钢系列
15-5PH（UNS S15500） 名称及含义：15-5PH 是一种沉淀硬化不锈钢，15% Cr、5% Ni，广泛用于航空连接结构 材料类型：马氏体沉淀硬化不锈钢 成分: WC ≤ 0.07%；WCr = 14.00 ~ 15.50%；WCu = 2.50 ~ 4.50%；WMn ≤ 1.00%；WNb = 0.15 ~ 0.45%；WNi = 3.50 ~ 5.50%；WP ≤ 0.040%；WS ≤ 0.030%；WSi ≤ 1.0% 性能参数: 抗拉强度（H900）：~1310 MPa；高韧性与良好尺寸稳定性 热处理状态：H900 / H1025 / H1150 主要用途：机体框架、紧固件、舱门铰链、起落架附件 使用建议： 良好的焊接性，强度可调，抗腐蚀性优于一般马氏体钢 17-4PH（UNS S17400） 名称及含义：较15-5PH早期版本，Cr 17%，Ni 4%，强度稍低但经济性好 材料类型：沉淀硬化不锈钢 成分: WC ≤ 0.07%；WCr = 15.0 ~ 17.5%；WCu = 3.00 ~ 5.00%；WMn ≤ 1.00%；WNb = 0.15 ~ 0.45%；WNi = 3.00 ~ 5.00%；WP ≤ 0.040%；WS ≤ 0.030%；WSi ≤ 1.00% 性能参数: 抗拉强度（H900）：~1170 MPa；良好的疲劳性能与耐蚀性 热处理状态：H900 / H1025 / H1150 主要用途：连接件、支架、轴类零部件 使用建议： 硬度与韧性依赖时效温度，焊接性中等 300M（改进型4340钢） 名称及含义：基于AISI 4340 改进，加入Si，提高强度和淬透性 材料类型：超高强度低合金钢 性能参数: 抗拉强度：≥ 1930 MPa；高冲击韧性，优异的疲劳性能 热处理状态：淬火 + 回火 主要用途：飞机起落架主支柱、承力螺栓、结构连接轴 使用建议： 对腐蚀敏感，需表面涂层防护（如镀铬） 30CrMnSiA 名称及含义：中国国产高强合金结构钢 材料类型：调质用合金钢 成分: WC = 0.28 ~ 0.34%；WCr = 0.80 ~ 1.10%；WCu ≤ 0.25%；WMn = 0.80 ~ 1.10%；WMo ≤ 0.10%；WNi ≤ 0.30%；WP ≤ 0.025%；WS ≤ 0.025%；WSi = 0.90 ~ 1.20% 性能参数: 抗拉强度：~1000 MPa；成型性良好 热处理状态：调质（Q+T） 主要用途：飞机副结构、支架、框架元件 使用建议： 可焊性较好，耐腐蚀需处理 40CrNiMoA 名称及含义：Cr-Ni-Mo 系高韧性结构钢，中国标准 材料类型：调质结构钢 成分: WC = 0.37 ~ 0.44%；WCr = 0.60 ~ 0.90%；WCu ≤ 0.25%；WMn = 0.50 ~ 0.80%；WMo = 0.15 ~ 0.25%；WNi = 1.25 ~ 1.65%；WP ≤ 0.025%；WS ≤ 0.025%；WSi = 0.17 ~ 0.37% 性能参数: 优异的冲击韧性和淬透性 热处理状态：调质（Q+T） 主要用途：大尺寸轴类、紧固件、结构螺杆 使用建议： 可控氛热处理可提升疲劳性能 Aermet 100 名称及含义：美军用超高强钢，强度与韧性极 材料类型：马氏体不锈钢 成分: WAl ≤ 0.015%；WC = 0.21 ~ 0.25%；WCo = 13.00 ~ 14.00%；WCr = 2.90 ~ 3.30%；WMn ≤ 0.10%；WMo = 1.10 ~ 1.30%；WN ≤ 0.0015%；WNi = 11.00 ~ 12.00%；WO ≤ 0.002%；WP ≤ 0.008%；WP+S ≤ 0.010%；WS ≤ 0.005%；WSi ≤ 0.10%；WTi ≤ 0.015% 性能参数: 抗拉强度：≥ 2100 MPa；极佳断裂韧性 热处理状态：马氏体淬火 + 低温时效 主要用途：高负载紧固件、承力螺栓、军用起落架 使用建议： 制造成本高，加工要求严格 4340（AISI） 名称及含义：经典的Ni-Cr-Mo系高强钢，美系军用常见 材料类型：高强结构钢 成分: WC = 0.38 ~ 0.43%；WCr = 0.70 ~ 0.90%；WMn = 0.60 ~ 0.80%；WMo = 0.20 ~ 0.30%；WNi = 1.65 ~ 2.00%；WP ≤ 0.035%；WS ≤ 0.040%；WSi = 0.15 ~ 0.35% 性能参数: 抗拉强度可调（~980–1600 MPa）；良好冲击韧性 热处理状态：淬火 + 回火 主要用途：传动轴、螺纹杆、旋翼联轴器 使用建议： 易氧化生锈，需油封或表面处理 PH13-8Mo（UNS S13800） 名称及含义：马氏体沉淀硬化不锈钢，13Cr-8Ni-Mo合金 材料类型：沉淀硬化不锈钢 性能参数: 抗拉强度（H1000）：~1250 MPa；韧性高于17-4PH，耐蚀性好 热处理状态：H1000、H1050、H1150 主要用途：起落架紧固件、结构连接件、内支撑件 使用建议： 焊接性比17-4PH优，时效处理必须准确控制 HY-TUF 名称及含义：300M 替代钢，美国专用高韧性调质钢 材料类型：超高强度钢 性能参数: 抗拉强度：~1900 MPa；冲击韧性、疲劳性能极高 热处理状态：淬火 + 回火 主要用途：起落架结构、航空地面起吊件 使用建议： 表面强化处理推荐（喷丸、氮化） 常用航空用钢牌号对照表 硬质合金
定义：硬质合金是将一种或多种难熔金属碳化物和粘结剂金属,用粉末冶金方法制成的材料。 性能特点： 1、硬度高、热硬性高、耐磨性好。硬质合金室温下硬度可达：86HRA～93HRA，在900～10000C温度下仍然有较高的硬度。 2、抗压强度高、抗弯强度低、韧性差。 钨钴类硬质合金 主要成分: C、Co。 表示方法：YG+数字（含钴量），如YG8。 用途：YG类硬质合金刀具适宜于加工脆性材料（铸铁）。 钨钴钛类硬质合金 主要成分: C、TiC、Co。 表示方法：YT+数字（含TiC量），如YT5。 用途：YT类硬质合金刀具适宜加工塑性材料（如钢）。 通用硬质合金 成分:加入TaC、NbC取代YT中的TiC热硬性显著提高。 表示方法：YW+数字号。如YW2 。 用途：YW类硬质合金刀具常用来加工不锈钢、耐热钢、高锰钢等难加工材料。
免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
官方微信
《腐蚀与防护网电子期刊》征订启事
- 投稿联系：编辑部
- 电话：010-62316606
- 邮箱：fsfhzy666@163.com
- 腐蚀与防护网官方QQ群：140808414
“海洋金属”——钛合金在舰船的
腐蚀与“海上丝绸之路”
