先进核能材料:四代堆与聚变堆,正在把金属材料推向极限
2026-09-28 17:34:35 作者:材化人 来源:材化人 分享至:

 极端核能环境正在把金属材料推向一个新的区域:高温、强辐照、腐蚀和嬗变气体并不是单独出现,而是同时作用。

第四代先进裂变堆和磁约束聚变堆向工程化推进后,材料问题正在从“性能够不够”,变成“能不能在极端环境下长期稳定工作”。
近期三项国内科研成果,恰好从三个不同角度展示了这种材料设计思路的变化。



01 铅冷快堆

Nb不只是“稳定剂”:高硅核用钢的热老化机制被进一步厘清



铅冷快堆是第四代先进裂变堆的重要技术路线之一。高硅奥氏体不锈钢耐铅铋腐蚀性能较好,是重要候选结构材料。但硅元素的引入会改变合金相变行为,长期高温服役下可能发生奥氏体分解和脆性相析出,导致性能退化。



Nb元素配分介导的奥氏体分解过程

图片来源:中科院金属所

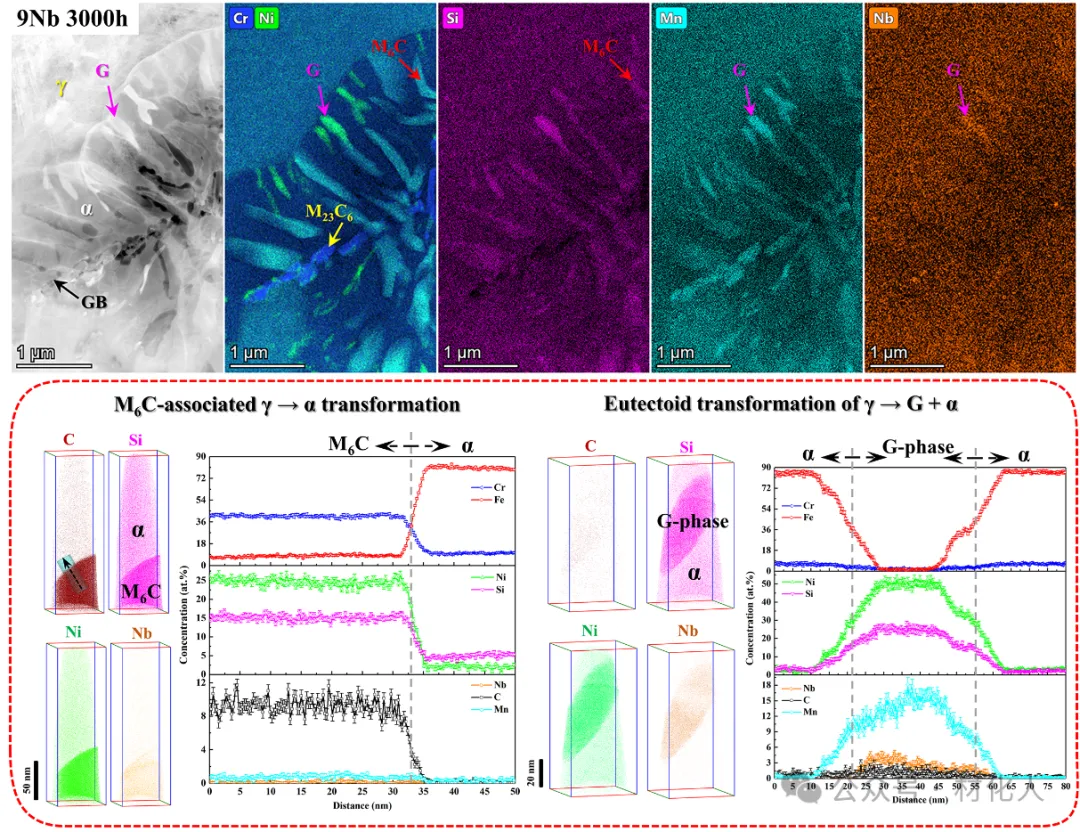

中科院金属所特种合金研究部联合香港理工大学,进一步研究了稳定化元素Nb在这一过程中的作用。研究发现,Nb并不只是简单地“稳定”奥氏体:一方面优先形成NbC,抑制M₂₃C₆碳化物析出,延缓基体分解;另一方面与Si形成富(Nb、Si)团簇,诱导M₆C和G相析出,形成新的分解路径。
热老化过程存在两个阶段:中期,(Nb、Si)团簇诱导M₆C析出并形成局部贫镍区域,促进γ→α铁素体转变;长期则进一步促进G相形核,最终发生γ→G相+α铁素体共析转变。
针对这一机制,团队提出900℃稳定化热处理,使二次NbC提前析出,降低基体中固溶Nb、C含量。经550℃、3000小时热老化后,改性合金未出现明显奥氏体分解。
这项研究说明,核用合金的长期性能,很大程度上取决于如何控制材料内部组织随时间的变化。



02 熔盐堆

56%氦泡体积分数下降:ODS-GH3535如何利用“界面”困住氦



熔盐堆是第四代先进堆型的重要方向之一。GH3535镍基高温合金是熔盐堆候选结构材料,但在长期辐照下,核嬗变产生的氦容易聚集形成氦泡,引发肿胀、硬化和脆化。
中科院上海应用物理研究所团队采用粉末冶金工艺,在GH3535基体中引入弥散分布的Y₂O₃纳米氧化物,制备ODS-GH3535改性合金。
关键在于,Y₂O₃在材料内部制造了大量稳定的纳米界面。这些相界面可以成为氦原子的捕获陷阱,抑制氦的迁移和聚集,并对氦泡产生钉扎作用,阻止其长大。

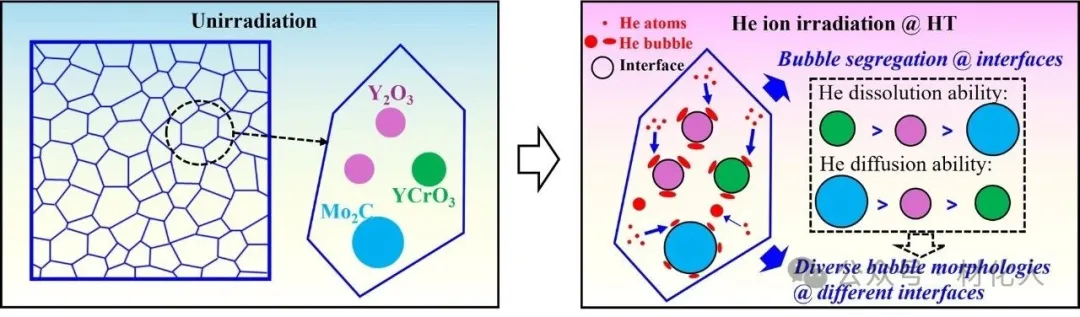

析出相-基体界面抑制氦致肿胀的微观机理图

图片来源:中国科学院上海应用物理研究所

结合离子辐照实验与第一性原理计算,改性后合金氦泡体积分数相比传统GH3535下降56%,辐照肿胀得到明显抑制。
这提供了一种典型的“界面工程”思路:与其让氦在基体中自由迁移、聚集,不如提前构建大量稳定的缺陷陷阱,把氦限制在可控位置。纳米氧化物、晶界等界面,可能不再只是材料组织的一部分,而可以成为主动调控辐照缺陷的工具。



03 聚变堆

从“困住氦”到“引导氦”:晶界正在变成主动的氦管理通道



上一项研究解决的是“如何把氦困住”,而聚变材料研究面对的另一个问题是:氦被困住以后,怎么办?
聚变堆中的高能中子会持续轰击结构材料,产生大量空位和缺陷,核嬗变还会产生氦。纳米空洞长大造成辐照肿胀,氦在晶界偏聚则可能引发晶界脆化。传统设计更多关注“捕获”氦,但如果氦最终都集中到某些区域,仍可能形成新的损伤。
于是,一个新的问题出现了:能不能不仅“困住”氦,还让一部分氦沿着特定路径输运和释放?

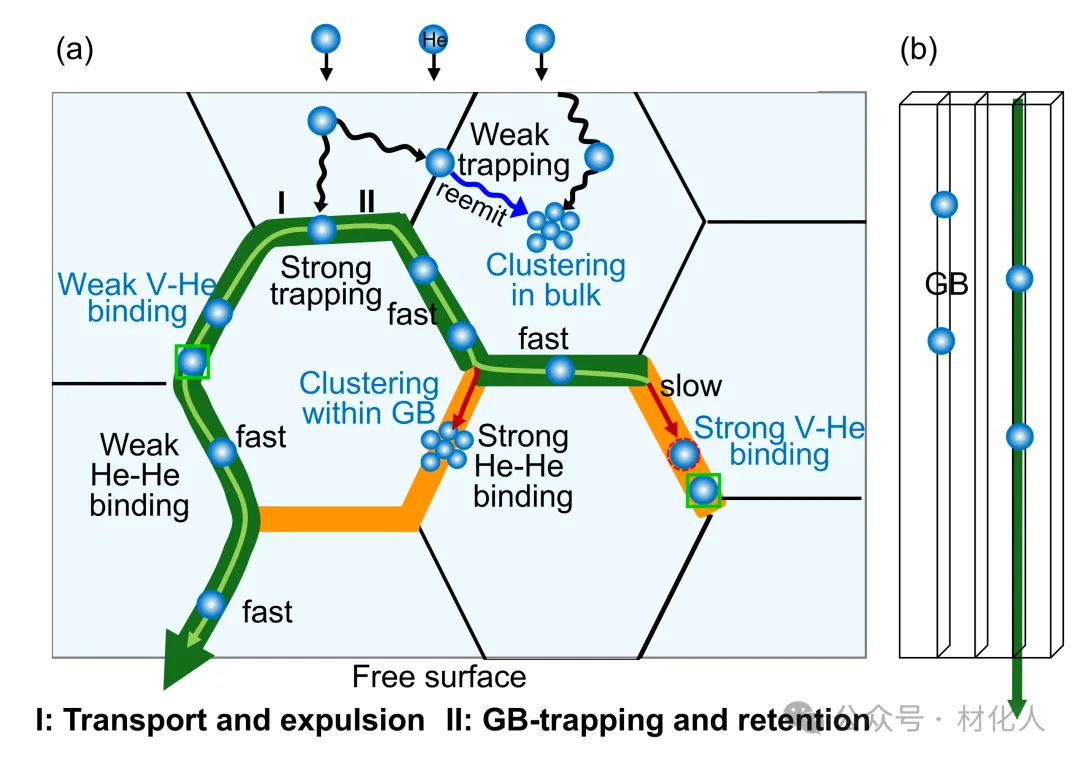

纳米晶金属中氦输运与排出的竞争机制示意图,包括晶界辅助的“输运—排出”与“捕获—滞留”两种模式



图片来源:中科院合肥物质科学研究院

中科院合肥物质科学研究院固体所核材料团队依托智能算法与多尺度模拟,研究了聚变材料中纳米空洞的构型演化和动力学规律,并提出晶界双重功能调控策略:一部分晶界作为氦的捕获陷阱,让氦分散滞留;另一部分特殊晶界具有更低的氦迁移能垒,可成为快速扩散通道,将氦输运到材料自由表面。
通过OKMC动力学模拟,团队构建了“捕获—输运—排出”的氦损伤防控体系。晶界不再只是材料中的潜在薄弱区域,也可以成为一种功能结构,用于主动管理辐照产生的缺陷和嬗变气体。



从“耐受”到“主动管理”:核材料技术路线正在变化



三个研究虽然分别面向铅冷快堆、熔盐堆和聚变堆,但思路正在趋于一致:核材料研究不再只是提高耐高温、耐腐蚀和抗辐照能力,而是开始主动调控材料内部的组织与缺陷。
从Nb控制相变,到纳米界面捕获氦,再到晶界引导氦输运,材料设计正在从“抵抗损伤”走向“管理损伤”。
这也是这三项研究放在一起看,最值得关注的地方。



从实验室性能到工程验证,先进核能材料还有一段路



实验室性能优异,并不等于材料已经具备工程应用条件。核材料需要跨越大尺寸制备、加工焊接、辐照考核、长期服役评价以及核级质量保证等多重门槛。



中科院2MWt液态燃料钍基熔盐实验堆(TMSR-LF1)

图片来源:中科院



尤其需要注意的是,实验室中的离子辐照、短时间热老化或模拟计算,并不能完全替代真实反应堆中的长期中子辐照和复杂服役环境。
因此,先进核能材料下一阶段的重点,不只是继续寻找“性能更好”的材料,还要解决如何稳定制造、如何批量制备、如何评价几十年尺度的服役可靠性。材料研发正在从单一性能优化,走向“设计—调控—验证—放大”的全链条协同。



行业与产业政策:核材料开始进入工程化阶段



从产业端看,传统核电材料已形成较成熟的供应体系,ODS合金、低活化钢及聚变用特种材料已从实验室研究走向工程化制备和批量试制,部分产品已进入实际工程供应链并实现交付,但距离大规模商业化应用仍需进一步的性能验证与成本优化。
ODS合金、低活化钢等方向,国内已经开始出现工程化制备和产业化布局;在聚变堆部件方面,钨铜复合材料、Nb₃Sn超导线材、钨材料等也已进入EAST、CRAFT、ITER等大科学装置或工程项目供应链。



哈尔滨市聚变与超导产业技术创新联盟

图片来源:哈尔滨工业大学



政策层面,“十五五”规划已将氢能和核聚变能列为新的经济增长点。地方也开始形成不同的产业支撑路径:哈尔滨依托哈工大布局聚变与超导产业联盟,合肥依托EAST推进超导材料产业化,西安依托西部超导形成NbTi、Nb₃Sn超导线材工程化能力。
从这些布局可以看到,先进核能材料的产业化正逐渐形成科研机构—大科学装置—材料企业—装备制造之间的协同链条。

免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。

    标签:
相关文章
无相关信息
