能否像“接骨”一样，对裂纹进行精准修复，并使其恢复甚至超越原有性能？这不仅是工程运维的迫切需求，更是材料科学界公认的“硬骨头”。近期，沈阳航空航天大学农智升教授团队在《Materials Science and Engineering: A》上发表的突破性成果，为这道难题给出了近乎完美的解答。今天，我将站在金属材料热力学与晶体学的视角，带大家深挖这篇论文背后的科学故事。

01 单晶的“灵魂”：揭开γ/γ′共格组织的面纱

要理解修复的难度，首先要明白单晶合金为何如此“强悍”。常规金属材料由无数晶粒组成，晶界在高温下是蠕变孔洞萌生的“温床”。而镍基单晶高温合金（如本文中的DD5）消除了所有晶界，使其在高温下具备了极佳的组织稳定性。

在此基础上，其核心强化机制源于共格沉淀强化。微观组织下，我们能看到两种精密配合的相：面心立方结构的γ基体相（Ni基固溶体）和弥散分布的γ′强化相（Ni₃(Al,Ti)有序结构）。γ′相与γ相在界面处原子排列近乎完美地一一对应，这种共格关系使得位错在滑移时，要么像“切豆腐”一样切割γ′相（切过机制），要么被迫绕行（Orowan绕过机制），从而极大地提升了变形抗力。

这种γ/γ′的十字花样（Cruciform pattern），就是镍基单晶的“身份证”。然而，一旦进行熔焊修复，热循环极易破坏这种有序结构，或在修复层中形成杂晶（Stray Grains），导致力学性能断崖式下跌。

02 工艺窗口的博弈：激光熔覆的热力学选择

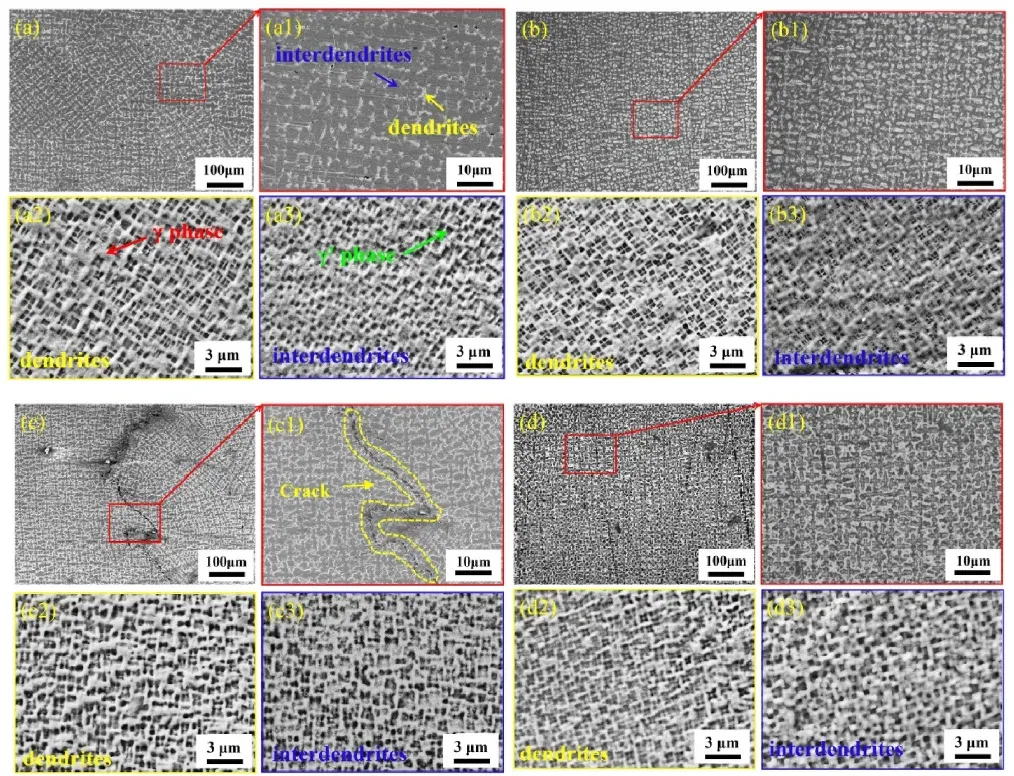

针对DD5基体，研究团队采用GH4738粉末进行激光熔覆修复。为什么选激光？因为激光具有超高的加热和冷却速度（可达10³~10⁶ K/s），热影响区极窄，能最大程度抑制热裂纹。但激光也是一把双刃剑：功率过高（如1400W），热应力剧增，修复层直接开裂；扫描速度过快（如4~5mm/s），冷却太快，元素扩散不充分，组织均匀性恶化。

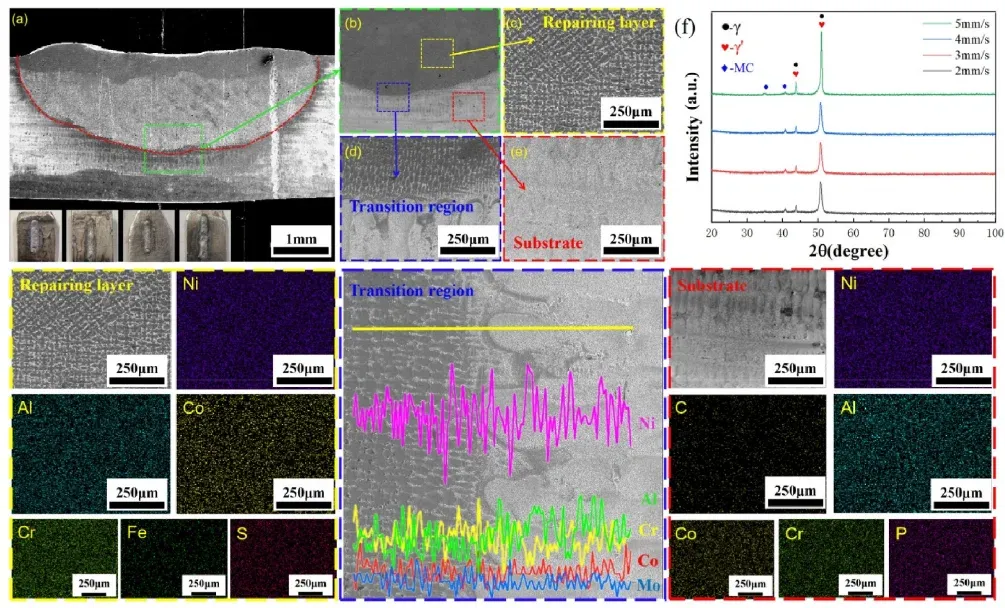

如图1所示，经过大量工艺正交实验，最佳窗口锁定在1200W激光功率配合2mm/s扫描速度。此时，修复层与基体形成了良好的冶金结合，界面无虚焊、无宏观裂纹。

最令人惊艳的数据来自拉伸测试。原始DD5母材的抗拉强度为1084.2MPa，延伸率为8.7%。而修复后的样品，抗拉强度竟达到1126.1MPa，延伸率跃升至12.2%——强度提升3%，塑性提升40%！这打破了“修复即降级”的传统认知。

03 元素偏析与碳化物：TaC的“钉扎效应”

为什么性能不降反升？我们从凝固偏析说起。定向凝固过程中，不同元素在固液界面的分配行为至关重要。定义溶质分配系数 Ki：

其中 (C_i^{d}) 为枝晶干溶质浓度，(C_i^{id}) 为枝晶间溶质浓度。当 (K_i > 1) 时，元素富集于枝晶干；反之，则偏析于枝晶间。

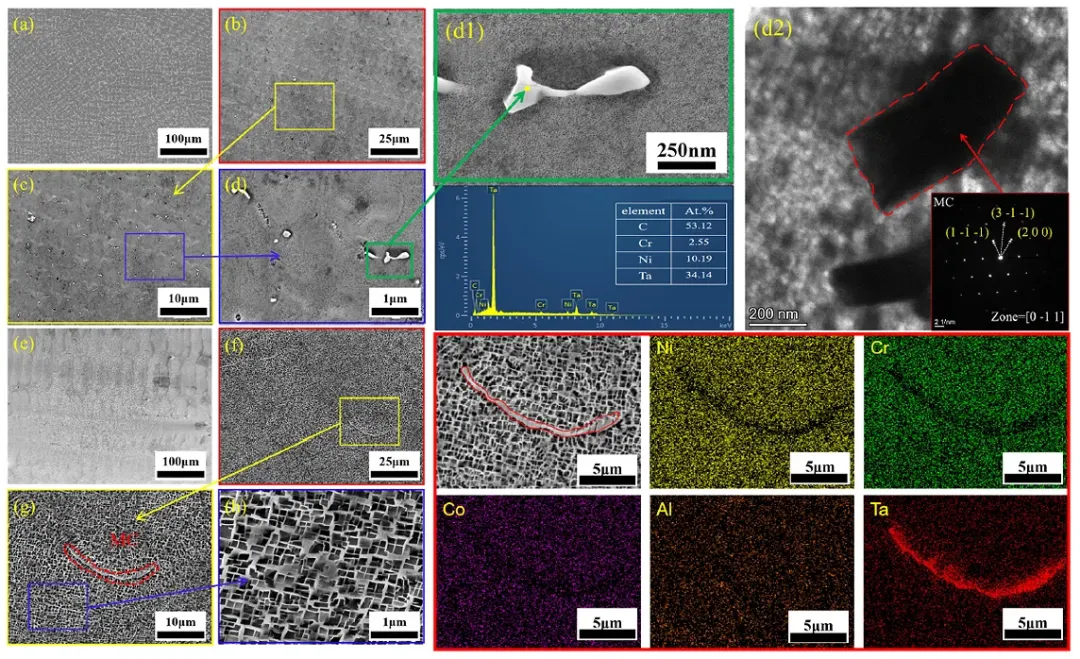

本研究中，Ta（钽）作为强碳化物形成元素，强烈偏析于枝晶间（(K_{Ta} <<1)）。随着凝固进行，枝晶间残余液相富集Ta和C，最终析出具有面心立方结构的MC型碳化物（主要为TaC）。如图2的高分辨图像所示，这些碳化物呈块状多面体，尺寸在3~20μm之间。

知识点：在超过1200℃的高温服役环境下，γ′相会开始回溶软化，此时TaC碳化物不仅不分解，反而以其极高的热稳定性充当“第二相钉扎点”，有效阻碍位错运动和晶界迁移。这为修复层的高温持久性能提供了额外保障。

04 晶格尺度的对话：错配度计算与共格界面

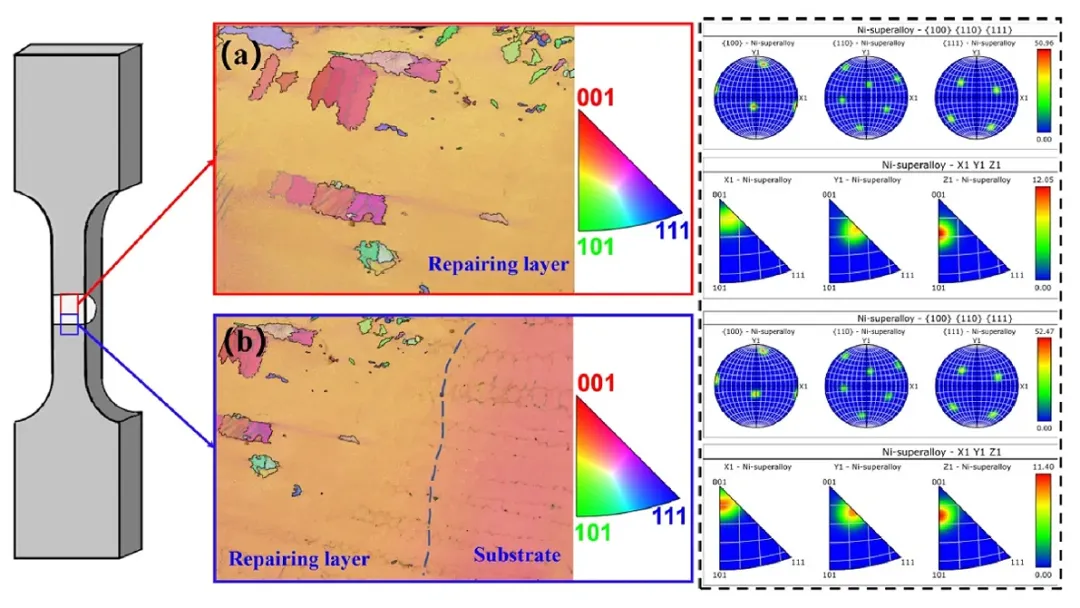

性能超越的核心机密，藏在原子尺度的界面上。EBSD（电子背散射衍射）分析显示，修复层枝晶的生长方向高度集中于[001]方向，与基体单晶取向几乎一致。但仅有取向一致还不够，关键在于γ/γ′相界的错配度。

晶面间距与晶格常数的关系遵循立方晶系公式：

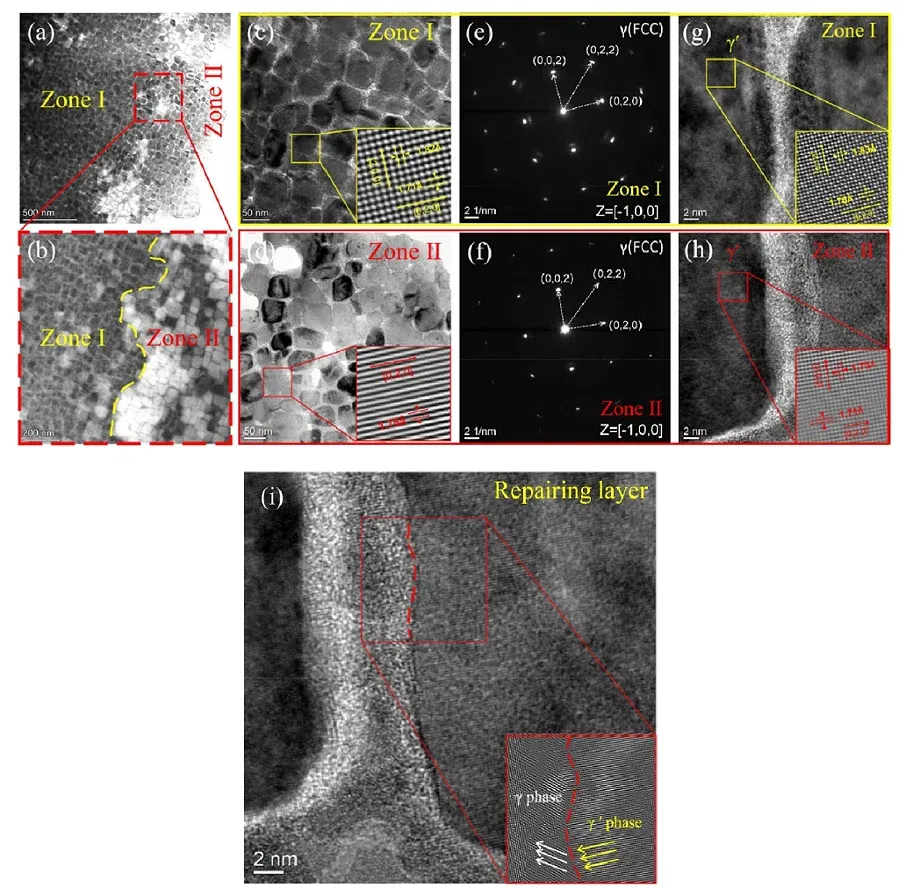

根据HRTEM（高分辨透射电镜）直接测量，修复层中γ相的晶格常数 a γ为3.590Å，基体中为3.500Å。γ′相的晶格常数也有相应变化。界面错配度 δ 定义为：

代入数据计算得出：修复层错配度为0.21%，基体为0.18%。

两者均远低于1%的理论临界值。这意味着，无论是修复层还是基体，γ与γ′相之间都保持着近乎完美的共格关系。界面能极低，原子排列连贯无畸变。值得注意的是，修复层的错配度略高于基体，这也解释了为什么修复层中的γ′相呈现更规则的立方状，而基体中则偏球状——因为弹性应变能驱动的形状转变。

05 近[001]外延生长：凝固动力学的杰作

这一切是如何在微米级的熔池中实现的？图4揭示了近[001]取向生长的动态机制。激光撤去后，熔池底部紧邻未熔基体，存在着极高的正温度梯度。基体单晶的原子面成为天然的“籽晶”基底。根据外延生长（Epitaxial Growth）规律，固液界面以胞状/枝晶状向熔池内部推进。

由于[001]是镍基合金中最易生长方向（优选生长取向），且与最大热流方向（垂直熔合线指向熔池中心）相近，初生γ相优先沿此方向优先生长。在此过程中，Al、Ti等γ′形成元素在枝晶间富集，冷却后原位析出细小（100~200nm）且均匀的γ′相。

随着固液界面推移到熔池顶部，温度梯度降低，过冷度增大，才会出现少量的取向杂晶。但在最佳工艺下，修复层主体继承了基体完美的[001]织构。变形时，位错以切割机制通过纳米级γ′相，由于γ′相细小且均匀，变形抗力极大，这正是抗拉强度不减反增的核心原因。

06 断裂哲学：从解理断口看韧性提升

断口分析是验证强化机理的最后一关。拉伸断口显示，无论母材还是修复样，均无显著颈缩，呈现典型的**解理断裂（Cleavage Fracture）**特征，存在大量解理台阶和河流花样。但修复样中的韧窝更为细密，这说明γ′相的均匀弥散分布有效延缓了微裂纹的萌生，也解释了为什么延伸率能从8.7%提高到12.2%。

结语：从实验室到发动机的跨越

通过严密的逻辑链条——工艺优化→抑制偏析/裂纹→诱导[001]外延生长→调控γ/γ′共格错配→协调位错切割机制——本研究不仅给出了镍基单晶合金“修旧如新”的配方，更在材料热力学与动力学层面，为未来的定向能量沉积（DED）修复提供了坚实的理论基石。当然，工程化仍面临挑战：多道搭接的热循环控制、残余应力场模拟、修复后的去应力热处理制度优化等，都亟待深入研究。但可以预见，随着微观尺度机理的日益清晰，涡轮叶片的“再生”技术终将普惠航空与能源动力领域。

参考文献：
[1] Nong Z S, Zhi H S, Cui X, et al. Enhancement of the mechanical properties of nickel-based single-crystal alloy based on near [001]-oriented growth microstructures via laser cladding[J]. Materials Science and Engineering: A, 2025.
[2] Pollock T M, Tin S. Nickel-based superalloys for advanced turbine engines: chemistry, microstructure, and properties[J]. Journal of Propulsion and Power, 2006, 22(2): 361-374.
[3] Gaumann M, Bezencen C, Canalis P, et al. Single-crystal laser deposition of superalloys: processing-microstructure maps[J]. Acta Materialia, 2001, 49(6): 1051-1062.
[4] Van Sluytman J S, Pollock T M. Optimal precipitate shapes in nickel-base γ-γ′ alloys[J]. Acta Materialia, 2012, 60(4): 1771-1783.
[5] Reed R C, Tao T, Warnken N. Alloys-By-Design: application to nickel-based single crystal superalloys[J]. Acta Materialia, 2009, 57(19): 5898-5913.
