在油气开采与输送领域，酸性环境（含硫化氢 H₂S）是管线钢的 “头号杀手”。硫化氢会引发氢致开裂（HIC）、硫化物应力腐蚀开裂（SSC）等致命缺陷，轻则管道泄漏，重则引发爆炸、环境污染等重大事故。而BS 8701:2016由英国标准协会（BSI）出台的、专门评估管线钢在酸性环境下开裂敏感性的权威测试标准，为全球油气管道安全筑牢防线。

一、标准核心定位：酸性环境下的 “全环椭圆化测试”

BS 8701:2016 全称《酸性环境下管线钢开裂敏感性测定 —— 全环椭圆化试验方法》，2016 年 6 月正式发布，替代旧版相关规范，是油气行业酸性工况材料选型、质量验收的核心依据。 它的核心逻辑是：用整圈管道环样（Full Ring）做机械椭圆化加载，模拟管道实际环向应力，再暴露于酸性溶液中，精准检测钢材及焊缝的抗开裂能力。区别于小试样测试，全环试样能完整保留管材制造、焊接产生的残余应力，测试结果更贴合管道实际运行工况。

二、测试原理：模拟真实工况，还原开裂风险

标准的测试设计高度还原酸性管道的服役环境，核心流程清晰且严谨：

1. 试样准备：截取整圈管道环（含无缝、纵缝、螺旋缝、环焊等各类焊缝），长度不小于管径，确保残余应力不流失。

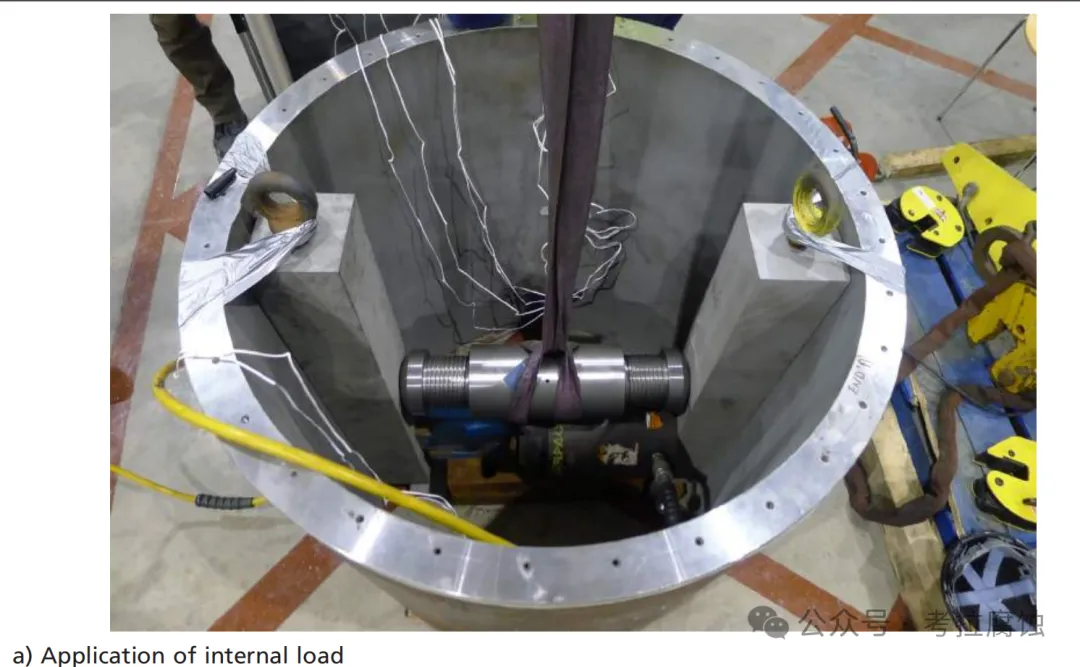

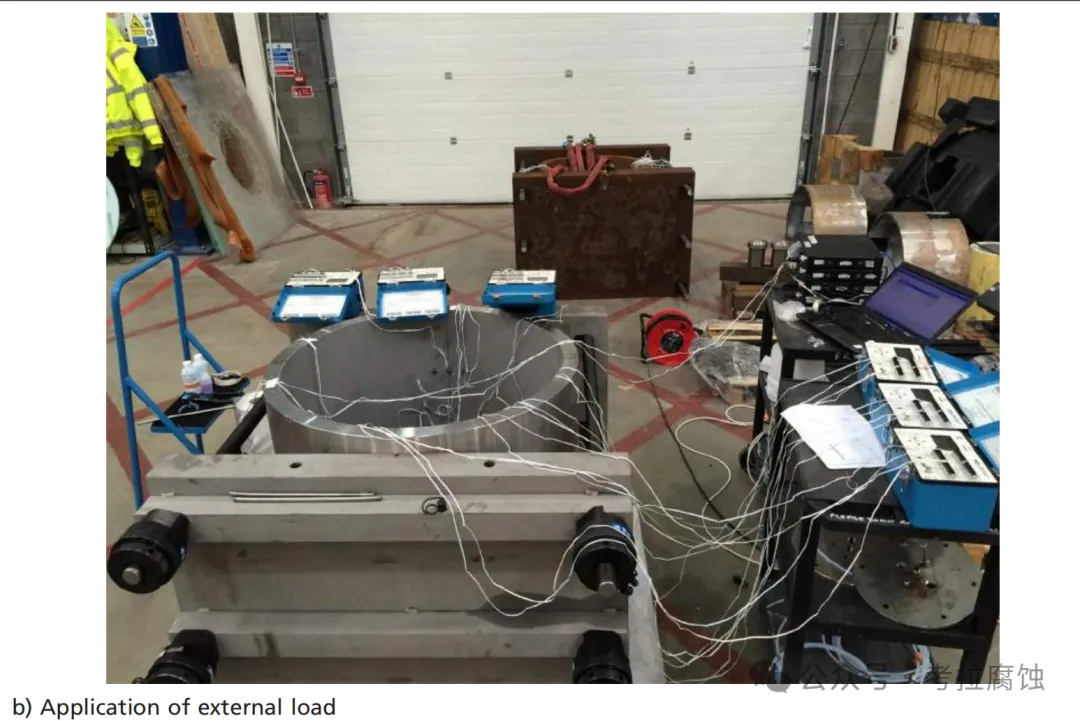

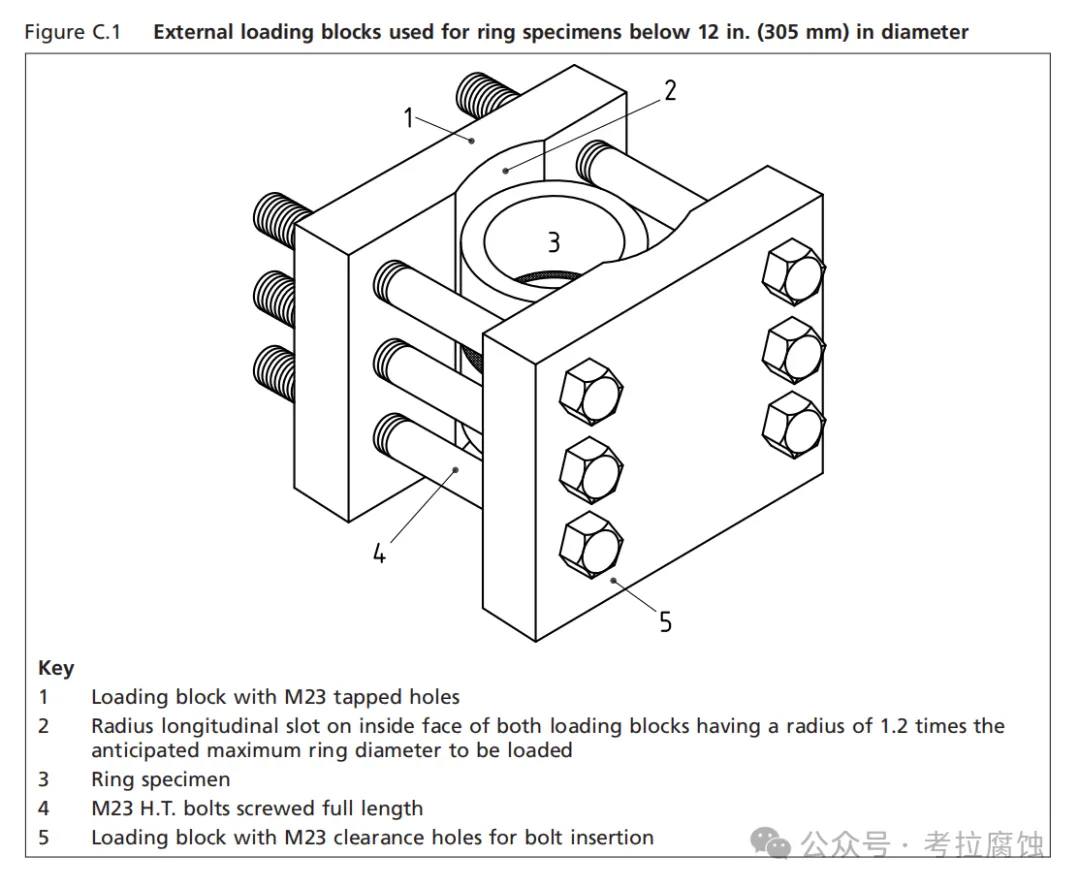

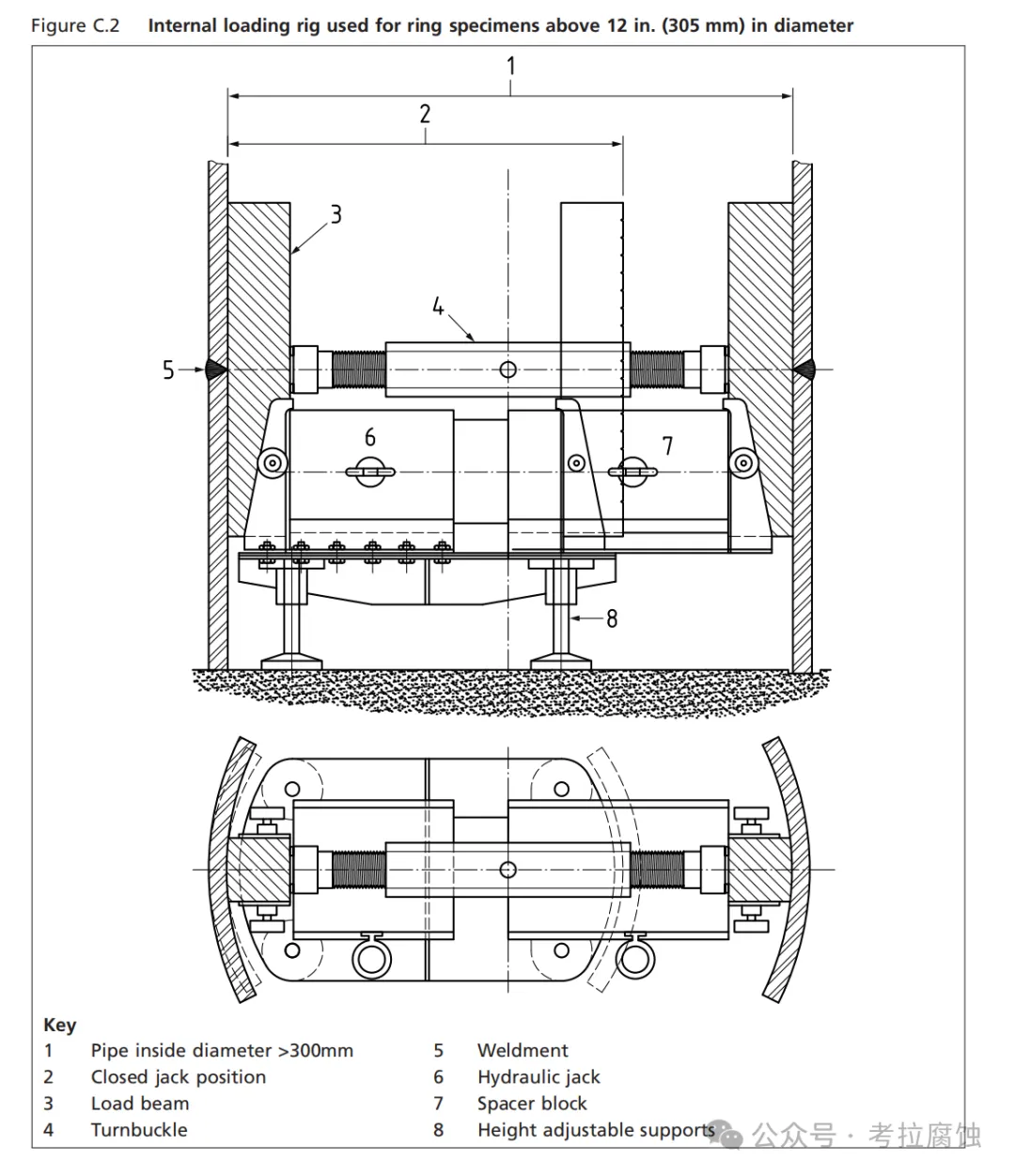

2. 机械加载：通过内撑（管径≥305mm）或外压（管径＜305mm）方式，让环样产生椭圆变形，加载应力通常达管材规定最小屈服强度（SMYS）的 72%–80%，模拟管道运行内压产生的环向应力。





3.



4. 酸性暴露：环样单侧接触酸性测试溶液（常用 NACE TM0177 A 溶液，pH 2.7–2.9，含硫化氢），温度控制在 24±3℃，持续 30 天，还原湿硫化氢腐蚀环境。

5. 全程监测：试验前后及每 7 天进行超声波检测，实时捕捉裂纹萌生与扩展；同步监测硫化氢浓度、pH 值及氢渗透速率，评估氢致开裂风险。

6. 结果判定：试验后通过金相分析、磁粉检测等，区分 HIC、SSC、SOHIC（应力导向氢致开裂）等缺陷，明确材料是否达标。

三、适用范围：覆盖全品类管道及构件

BS 8701:2016 的适用性极强，几乎涵盖油气行业所有酸性工况管状构件：

• ✅ 无缝钢管、纵缝 / 螺旋缝焊接钢管；

• ✅ 含环焊缝、返修焊缝的管道环样；

• ✅ 法兰颈、弯管等异形管状部件；

• ✅ 碳钢、低合金钢及耐腐蚀合金（CRA）管材。

四、核心价值：从实验室到现场的安全保障

1. 结果真实可靠：全环试样保留残余应力 + 机械加载模拟实际应力 + 酸性环境精准复刻，避免小试样测试的偏差，直接指导现场材料选型。

2. 覆盖全缺陷类型：同时检测 HIC、SSC、SOHIC 等多种酸性开裂形式，尤其能评估焊缝及热影响区（HAZ）的薄弱环节，堵住安全漏洞。

3. 全球行业认可：作为 BSI 权威标准，被全球油气巨头（如壳牌、BP）及工程公司广泛采用，是酸性工况管道项目招投标、材料验收的 “硬指标”。

4. 降低全周期风险：提前筛查不合格管材，避免管道运行中因酸性开裂导致的泄漏、停产及安全事故，大幅降低运维成本与安全隐患。

五、与传统测试的关键区别

很多人会混淆 BS 8701 与 NACE 等传统酸性测试，核心差异如下：

六、总结：酸性管道安全的 “金标准”

在高含硫油气田开发、长距离酸性油气输送管道建设中，BS 8701:2016早已不是 “可选标准”，而是保障管道全生命周期安全的 “必选门槛”。它用严谨的测试设计、真实的工况模拟，为管线钢的抗酸性开裂能力提供权威背书，从源头规避硫化氢引发的安全事故，助力油气行业安全、绿色、高效发展。
