金相分析作为揭示材料显微组织结构的关键手段，核心显示步骤化学腐蚀若过度会导致组织细节模糊、产生假象而严重影响分析准确性，故为有效预防金相制样中的过腐蚀缺陷，需构建以标准化样品前处理与针对性腐蚀剂选择为基础、以精确控制腐蚀时间和温度并依靠动态显微镜观察为核心干预手段、以准确识别过腐蚀形貌与执行规范化再处理流程为补救保障的系统性控制策略。实践表明，遵循这一涵盖前、中、后的全过程预防体系，可显著提升金相样品制备成功率与组织显示可靠性，从而为后续材料性能研究提供准确依据。

在材料科学研究与工程质量评估中不可或缺的金相分析，通过揭示材料显微组织而直接关联对其性能、工艺与失效机制的理解。其中使各种组成相、晶界及缺陷得以清晰显现的关键步骤——化学腐蚀，其质量直接决定组织观察的真实性与准确性。然而，化学腐蚀过程因对操作条件极为敏感，极易因控制不当出现过腐蚀缺陷。导致晶界异常加宽、组织轮廓模糊甚至产生非真实蚀坑与形貌，影响材料原始微观结构信息，引发对材料相组成、晶粒度乃至失效原因的错误判断，使前期精密制样工作失去价值。深入理解过腐蚀成因并建立系统性预防策略，是提升金相分析可靠性与重复性、确保材料表征工作科学有效的核心环节，对材料研发、工艺优化及产品质量控制具有实践意义。

2.1 样品制备的规范性

样品表面的物理与化学状态是决定腐蚀行为均一性的首要因素，任何微观尺度的不均匀性都会在后续化学腐蚀中被急剧放大，成为诱发局部过腐蚀的源头。机械抛光的最终目标并非仅仅是获得光亮的镜面，而是创造一个无应变、无嵌入磨料且晶体结构完整暴露的表层。残留的细微划痕或由不当压力导致的变形层，实质上是高密度的晶体缺陷区域，其自由能显著高于完整晶格，在腐蚀液中将作为阳极区被优先溶解。这种局部加速的腐蚀不仅会形成深于正常晶界的蚀沟，更可能完全吞噬相邻的显微组织特征，例如使珠光体中的渗碳体片层模糊或断裂，造成对组织含量和形态的误判。

2.2 腐蚀试剂的科学选择

腐蚀剂的科学选择建立在对材料体系化学特性与腐蚀机理深刻理解上，其本质是人为引导一种可控的、有选择性地表面反应，以实现目标组织的对比度显现，而非无差别的整体溶解。不同腐蚀剂的作用机理各异，硝酸酒精溶液对钢铁的腐蚀主要基于硝酸的氧化性对晶界及相界处铁原子的优先溶解。而苦味酸溶液则倾向于对碳化物进行轻微的染色或缓蚀，通过衬度差异来区分相。

2.3 腐蚀剂的配制与保存规范

腐蚀剂作为主动参与反应的化学介质，其成分的精确性与稳定性是确保腐蚀过程重现性的化学前提，任何不经意的浓度偏差或试剂变质都会直接且非线性地改变腐蚀动力学，使基于经验的时间控制完全失效。

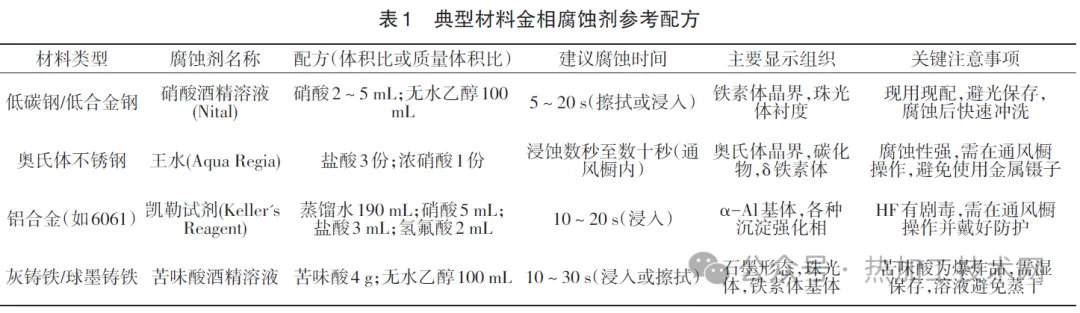

腐蚀剂的配制必须被视为一项严格的定量化学实验，使用经过校准的精密量具，因为许多腐蚀剂的活性具有显著的浓度依赖性。如用于显示钢铁晶界的硝酸酒精溶液，硝酸浓度在2%至5%之间变化时，腐蚀速率可能成倍增加，浓度偏高极易在预定时间内造成过腐蚀，而浓度偏低则可能无法清晰显示组织。混合顺序涉及化学反应安全与溶液均一性，将浓硫酸误加入酒精中可能引发暴沸，正确的顺序是将酸缓慢加入溶剂并持续搅拌，以确保热量均匀散发和成分充分混合。配制好的腐蚀剂其稳定性有限，光照、氧气、水分吸收和自身分解反应都会导致其有效成分变化。硝酸酒精见光分解，苦味酸酒精可能形成敏感的苦味酸盐结晶，含水腐蚀剂可能因蒸发而浓度升高，典型材料金相腐蚀剂参考配方如表1所示。

3.1 腐蚀时间与动态观察的控制

腐蚀时间并非可以预设的孤立数值，而是连接材料微观状态与宏观腐蚀结果的动态桥梁，其精确控制的本质在于将腐蚀过程理解为一个需要实时监测与反馈的闭环系统。腐蚀的终点，即组织形貌达到最佳衬度而尚未被过度溶解的瞬间，是一个动态的、稍纵即逝的临界状态。这个状态强烈依赖于样品自身的电化学不均匀性、腐蚀剂活性、环境温度乃至当日的湿度，任何固定时间的尝试都因无法响应这些实时变量而必然存在过腐蚀风险。因此，科学的控制策略必须摒弃“定时－冲洗”的旧有模式，转向基于过程观察的迭代逼近法，其核心是“短时腐蚀、快速中止、即时评估、循环迭代”。操作上，首先应基于经验或预实验，设定一个远低于预估时间的初始腐蚀值，例如对于中碳钢硝酸酒精腐蚀，可以从5s开始。腐蚀动作完成后，必须立即以大量流动清水或酒精（视腐蚀剂而定）强力冲刷样品表面，迅速、彻底地终止化学反应，并用热风快速吹干以防止水渍干扰观察。

3.2 腐蚀环境与操作条件的优化

腐蚀过程的热力学与动力学条件深刻受环境变量影响，其中温度与反应界面附近的物质传输状态是除时间外最需主动调控的两个核心参数，对它们的优化旨在为化学反应创造一个稳定、均一的外部环境，从而将不可控的速率波动降至最低。温度对腐蚀速率的影响是决定性的，绝大多数湿法化学腐蚀反应的速率常数与温度之间的关系服从阿伦尼乌斯公式，其宏观体现的腐蚀深度d可定性表述为，

    式中：d为腐蚀深度；k0是指前因子，与材料及腐蚀剂的本性相关；Ea 是腐蚀反应所需的表观活化能；R是理想气体常数；T是绝对温度；t是时间；A代表材料表面的有效反应面积。

    该式清晰地揭示，腐蚀深度对温度T的变化极为敏感，呈指数依赖关系。实验室温度从冬季的15℃波动至夏季的30℃，足以使同一体系的腐蚀速率发生成倍变化，若沿用固定腐蚀时间，必然导致夏季样品过腐蚀而冬季样品腐蚀不足。

4.1 过腐蚀缺陷的典型金相形貌

过腐蚀在显微尺度上留下的痕迹是其物理本质的直接反映，即腐蚀反应从受控的、选择性溶解演变为非选择性的过度侵蚀，准确辨识这些痕迹是进行有效诊断与后续干预的起点。正常的腐蚀旨在利用各相或晶界与基体之间的电化学电位差，产生恰到好处的拓扑起伏或膜厚差异，从而在垂直照明下形成清晰的衬度。当过腐蚀发生时，这种选择性被破坏，最初的腐蚀前沿在完成对目标特征的显示后并未被及时阻止，而是继续向纵深或横向发展。其最典型的初级形貌是晶界的病理性加宽，正常腐蚀显示的晶界应是一条纤细、清晰且连续的暗线，对应于原子排列混乱的高能通道的轻微溶解。当过腐蚀时，腐蚀液不仅沿此通道加深，更会横向侵蚀两侧晶粒，导致晶界沟槽拓宽、边缘变得模糊而不规则，在极端情况下相邻晶界的加宽区域会相互连接，使整个晶界网络融汇成一片模糊的暗区，完全丧失其定义晶粒轮廓的能力。

4.2 过腐蚀样品的挽救措施与流程

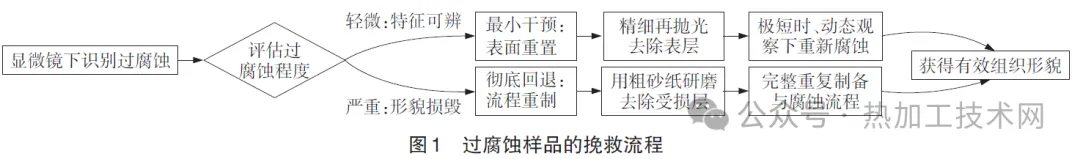

面对已发生过腐蚀的样品，采取合理、分级的挽救措施是最大限度挽回实验成果、降低时间成本的关键，其决策核心在于精确评估组织信息的损失程度，并在“最小化干预修复”与“彻底返工重制”之间做出最优选择。挽救流程的起点是对过腐蚀严重性的显微诊断，若主要组织特征仍然可辨，仅晶界略显粗大或衬度稍有过曝，则定义为轻微过腐蚀。若晶界模糊成片、晶内出现密集蚀坑、复相组织细节完全丧失，则属于严重过腐蚀。对于轻微过腐蚀，其损伤仅限于最表层极薄的一层过度溶解的金属，下方的真实组织依然完好。此时应采取“表面重置”策略，将样品重新置于抛光机上，使用原有的最终抛光织物和更细或同粒度的金刚石悬浮液，施加极轻的压力进行短时（例如15～30 s）的精细再抛光。此步骤的目的并非改善原始抛光质量，而是精准地、均一地移除这层厚度可能仅数十至上百纳米的受损表层，操作中必须避免引入新的划痕或改变样品的平整度。抛光后经彻底清洗与干燥，样品即可视为回到了腐蚀前的状态，随后必须进行重新腐蚀。此次腐蚀需格外谨慎，初始时间应大幅缩减至原“最佳时间”的1/3或1/2，并严格采用动态观察法，在显微镜下密切监控组织显现过程，以防对同一区域造成二次过腐蚀，图1清晰展示从发现问题到采取行动的完整决策路径。

金相腐蚀过程中过腐蚀缺陷的预防作为一项贯穿样品制备、腐蚀操作与缺陷补救全流程的系统性工程，其实践价值在于将原本依赖个人经验的操作转化为可规范、可控制、可重复的科学流程。其中，通过严格标准化样品前处理与针对性选择腐蚀剂为均匀腐蚀奠定物理与化学基础，依托对腐蚀时间、温度及传质条件的精准控制与动态观察实现对腐蚀反应进程的主动干预，借助对过腐蚀形貌的准确识别与分级挽救策略最大程度保障分析数据的有效性，而系统实施这些策略能显著提升金相制样的首次成功率和组织显示的保真度，为材料的成分判定、组织分析、工艺优化及失效诊断提供真实可靠的显微结构证据，从根本上增强材料研究与质量控制的科学性与严谨性。
