01. 风力发电叶片的腐蚀及涂层

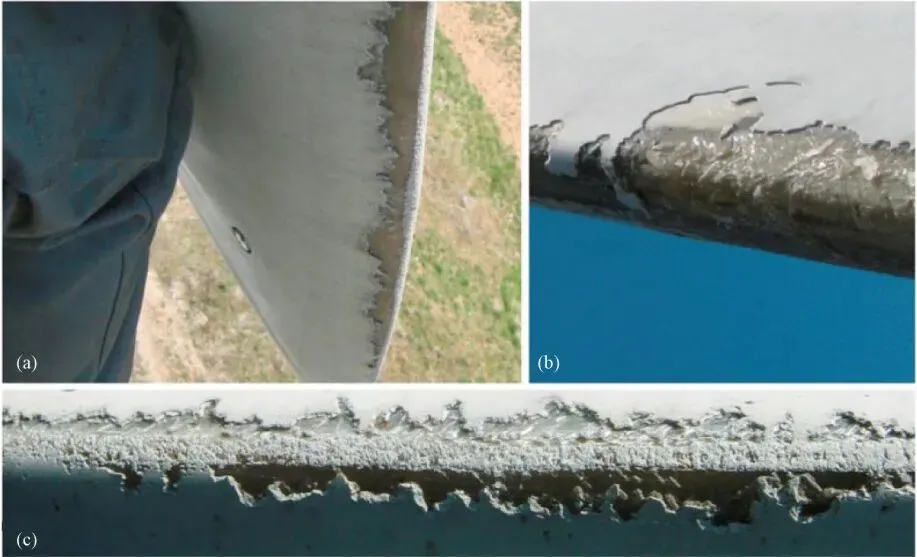

风电叶片损伤的主要原因是沙粒和雨滴，而昆虫和冰雹等其他冲击物对叶片的侵蚀影响不显著。由于叶片运转速度较高，侵蚀主要出现在该区域的LE处（图1）。LE侵蚀会导致叶片表面粗糙度增加，进而引发叶片磨损。叶片在运行过程中，翼型气流边界层厚度会增加，这种增加会导致阻力系数增大，同时升力系数下降，进而降低空气动力性能，尤其在较高迎角下更加明显。最终，这种影响可能会导致能源产量（AEP）大幅减少，最多可达20%至25%。采用合适的材料和防腐涂层，可以有效减少这些损失。

风力涡轮机叶片的侵蚀防护是保障风电系统长期可靠运行的关键环节。目前，涂层作为最常见的表面防护手段，其研究工作主要围绕材料的优化、功能的拓展与施工工艺的升级三个方面开展。

防腐涂层材料种类多样，按基体成分主要可分为环氧、聚氨酯、氟碳和复合材料等体系。

环氧涂层以其优异的附着力和耐化学腐蚀性能，成为传统底漆的首选，广泛应用于金属防护领域。但其脆性较大，且耐紫外线性能较差，长期暴露在户外易发生老化与失效。

聚氨酯体系则因具备良好的弹性和耐候性，常用于面漆层，可有效延缓涂层老化和表面开裂，但其价格较高，且对施工环境要求严格。

氟碳涂层则以超强的耐候性和化学稳定性著称，能在极端环境中提供持久防护，适用于高腐蚀性区域，但由于工艺复杂、成本较高，其在大规模推广中仍受一定限制。近年来，复合或纳米涂层逐渐兴起，通过引入石墨烯、纳米SiO2、TiO2等功能材料，不仅增强了涂层的机械强度和防腐性能，还赋予其自清洁、超疏水、防冰等多功能特性，展现出广阔的应用前景。然而，该类涂层在实际应用中仍面临产业化程度低、稳定性不足及施工一致性差等挑战，需进一步优化材料体系与工艺控制。

不同环境对叶片提出了多样化的功能要求，涂层种类亦趋向多功能化发展——

防腐蚀涂层：基础功能，通过隔离水分、氧气及腐蚀性离子，延缓材料退化。

抗紫外线涂层：增强叶片抗老化能力，延长使用寿命。

防冰涂层：适用于寒冷地区，避免叶片结冰引发失衡和效率下降。

自修复涂层：通过内嵌微胶囊或刺激响应材料，在微裂纹形成后自动释放修复剂，实现自愈合功能。

减阻涂层：利用仿生结构或低阻涂料改善表面气动特性，提高能量转换效率。

涂层的防护性能不仅依赖于材料的性能，其最终效果在很大程度上还取决于施工工艺的选择与控制。传统喷涂工艺因设备成熟、适用范围广而被广泛采用，但在涂层厚度均匀性及边缘细节处理方面仍存在改进空间，影响其整体防护一致性。相比之下，热喷涂和等离子喷涂等先进技术能显著提升涂层的致密度和基材结合强度，适用于对耐蚀性和机械性能要求更高的场景，但其高成本与复杂的工艺流程限制了大规模推广，并且不适合于非金属基体部件。辊涂与浸涂工艺则以其高效的施工特点被广泛用于平面结构的批量化涂装，然而在处理风电叶片等具有大型复杂几何曲面部件的应用中，覆盖一致性和精度受限。

随着自动化与智能制造技术的发展，智能3D涂覆技术逐渐兴起，通过机器人喷涂结合视觉识别系统，可实现对大型复杂结构的精准、可控涂覆，提升了施工质量。尽管目前仍处于试验和优化阶段，但该技术在风电叶片等高端装备制造领域展现出广阔的发展潜力，有望成为未来高效、高质量防护施工的关键路径。

当前风电叶片防腐涂层的研究与应用仍面临诸多挑战。首先，材料的环境适应性和长期稳定性有待提升，特别是在高湿、强紫外线辐射或极寒等极端气候条件下，涂层易发生老化、开裂等早期失效现象，严重影响叶片的使用寿命。

其次，尽管高性能涂层在耐候性、耐腐蚀性方面表现出色，但其高昂的成本限制了大规模工程应用的可行性。此外，目前的涂层设计与叶片结构集成度较低，缺乏从材料到结构的一体化防护理念，导致保护效果难以最大化。

最后，行业在涂层性能评估方面尚未建立统一、权威的标准化体系，验证过程复杂且结果不具可比性，增加了新型涂层应用的不确定性与风险。这些问题亟需在未来的研发中系统性解决，以推动风电叶片防腐技术的高效、可靠与可持续发展。

风电叶片防腐涂层未来研究正朝着多维度集成与智能化方向发展。首先，新型多功能材料的开发成为重要突破口，其中包括纳米复合材料、自修复涂层体系等，能够在提升防腐性能的同时，实现对微观裂纹的感知与自我修复，显著延长叶片的服役周期。

其次，涂层设计正向与叶片结构的一体化集成迈进，通过将防护材料与复合材料制造工艺协同优化，构建结构-功能一体的防腐解决方案，有效提高整体抗损性能。此外，随着智能制造与数字化运维的发展，构建基于智能传感器的涂层健康监测系统，结合数据驱动的预测性维护策略，将实现对涂层劣化过程的实时追踪与故障预警，显著提升运维效率与安全性。

最后，防腐性能测试与加速老化模拟的标准化体系建设也日益重要，需制定具有代表性和可操作性的评价规范，确保不同类型涂层在实验室与实地环境中的性能具有一致性和可比性。

02. 叶片溶胶-凝胶防腐涂层

在过去的几十年里，溶胶-凝胶技术被广泛应用于生产多种混合金属氧化物、纳米材料、纳米结构和纳米多孔氧化物以及有机-无机杂化物。溶胶-凝胶法因其操作简便、起始原料混合均匀、反应温度较低且易于控制最终产品的化学成分，成为一种非常便捷的制造方法。这种合成方法被广泛用于制造各种先进材料的不同形式，如超细粉末、薄膜涂层以及多孔或致密材料。

溶胶-凝胶技术是一种湿化学方法，用于制备有机/无机杂化材料的聚合物网络，这些材料可以作为复合涂层使用。通过溶胶-凝胶法制备的复合材料，能够兼具有机聚合物的柔韧性和无机材料的硬度等优点。在溶胶-凝胶过程中，固体颗粒悬浮于液体中，形成胶体溶液（sol），这一溶液是离散颗粒或聚合物网络的前体，最终转变为凝胶（gel）。涂层的硬度和柔韧性可以通过调节溶胶中无机化合物的含量和交联程度来控制。例如，增加未交联的有机基团会增强涂层的柔韧性。

溶胶-凝胶法通常以金属醇盐（如四乙氧基硅烷TEOS）为前驱体，通过水解和缩合反应在液相中生成溶胶，并在基底表面进一步发生聚合形成三维网络结构的凝胶膜。随后，通过干燥和热处理，转化为致密的无机或有机-无机杂化涂层。这种方法可以在较低温度下实现纳米尺度结构的可控生长，适用于热敏材料的表面处理。所得涂层表面平整、孔隙率低、致密性高，能有效阻隔水分和腐蚀介质的渗透。

溶胶-凝胶工艺可以沉积厚度范围从0.01mm到5mm的薄膜和涂层。通过该工艺制造的涂层，其性能可以在分子层面进行精确设计，以实现最佳的物理和化学特性，进而控制涂层的黏附性、疏水性、渗透性、表面纹理、形态、光学性能以及其他相关特性。为了提高对液体侵蚀的抗性，混合网络结构提供了足够的机械稳定性，能够有效防止液滴冲击引发的裂纹，同时具备足够的柔韧性,能够吸收液滴的动能。硬陶瓷涂层在90°冲击角下容易遭受较大磨损，而软金属涂层则在低冲击角度（如30°）下磨损更为严重。因此，复合涂层中结合了硬陶瓷颗粒和软聚合物基质的混合物，能够为不同应用提供卓越的保护。涂层的交联程度决定了其硬度和机械稳定性，这对防止涂层内部裂纹的产生和扩展至关重要。

通过溶胶-凝胶技术制造的最具商业前景的涂层包括有机改性陶瓷（ORMOCER）和有机改性二氧化硅（ORMOSIL）：

（1）ORMOCER是一种无机-有机复合材料，具有分子或纳米级结构。其无机主链可以是合成醇盐或可溶性氧化物，而有机成分则通过形成碳硅键、共价键或通过静电相互作用（如离子键）引入。有机聚合物链的引入形成了第二种类型的网络，这种网络可以与无机主链发生化学连接，或者作为互穿网络存在。通过调整化学成分、反应条件和加工过程，可以调节材料的性能。ORMOCER的应用范围广泛，从热塑性材料（如密封材料）到脆性涂层（如硬质涂层 ）。ORMOCER的独特特性使其成为理想的涂料应用材料，具有优良的透明度、对各种基材的附着力、化学稳定性以及卓越的性能。此外，ORMOCER中的无机结构使其具有较高的耐磨性；

（2）ORMOSIL是一种改性二氧化硅，其表面包含两种主要类型的官能团：硅氧烷（Si-O-Si）和硅烷醇（Si-OH）。因此，硅胶的改性可以通过与特定分子发生反应，利用硅氧烷（通过亲核取代在硅处）或硅烷醇（直接与羟基反应）的功能来进行。与硅烷醇基团的反应是最常见的改性方法。将官能团附着到二氧化硅表面的主要方式有三种：①有机硅烷或其他有机分子与二氧化硅表面官能团发生反应；②对二氧化硅表面进行氯化处理，然后使Si-Cl与适当的反应物（如胺或醇）反应；③通过溶胶-凝胶方法制备，然后在必要时进行后续修饰。

为进一步提升溶胶-凝胶防腐涂层的综合性能与功能集成性，研究中广泛采用复合改性策略，以满足复杂环境下对耐蚀性、力学性能及智能响应等多重要求。其中，有机-无机杂化改性是最常用的方法之一。工业中有多种涂层技术可供选择，但一些方法成本高昂（如等离子喷涂），有些方法则会导致涂层质量较差（如火焰喷涂），还有些方法不适用于小尺寸的内表面涂层（如高速氧燃料喷涂）。某些方法生产过程繁琐（如粉末涂层技术）。另一方面，纯无机涂层通常非常昂贵，并且由于涂层与基材之间的热膨胀系数差异，与基材的界面结合力也较低。

溶胶-凝胶技术作为传统涂层技术的替代方案，使得有机-无机杂化涂层的生产成为可能。在这种方法中，单一涂层的厚度通常控制在0.5mm以下，以避免在热处理过程中出现裂纹或涂层失效。由于涂层中残留的有机物含量较低，因此对基材的额外重量几乎可以忽略不计。溶胶-凝胶衍生的涂层能够在金属层和面漆之间提供优异的附着力，这通过使用含有能与基材形成化学键的官能团（如环氧树脂、乙烯基或甲基丙烯酸酯）前体来实现。通过溶胶-凝胶法，能够制备足够厚的涂层以提供有效的腐蚀保护。在此过程中，使用不同类型的硅烷前体可以改变凝胶的特性，而控制化学成分的比例则能调节涂层的硬度，非交联的有机基团数量则决定了涂层的柔韧性。此外，溶胶-凝胶技术中的混合过程是在分子层面进行的，因此涂层具有较高的纯度和均匀性。溶胶-凝胶涂层通常在较低的温度下施加，因此不需要达到材料的熔点，与那些需要接近熔点温度的涂层方法相比，这种方法更加节能。施加温度可从室温到最高500℃，后者是有机基团能够保持稳定性的上限。

纳米填料增强则是通过引入SiO2、TiO2、ZnO、石墨烯等纳米粒子，显著提升涂层的致密性、力学强度与 屏蔽性能，有效阻止微裂纹扩展和腐蚀因子渗透。许多研究者采用了不同的方法，将纳米颗粒添加剂溶解在合适的溶剂中，形成具有特殊材料特性的混合物。通过这种方式，纳米颗粒的特性得以充分发挥，从而改善了涂层的机械性能、热稳定性和电导性能。本节将重点回顾以往的研究，特别是碳纳米管（CNT）和石墨烯在提升涂层耐腐蚀性方面的应用和效果。

在过去二十年里，许多研究者对直径小于100nm的纳米材料添加剂进行了广泛的研究。其中，碳纳米颗粒（CNP）是具有显著潜力的材料之一。碳纳米管（CNTs）因其纳米级的直径、高长径比、低密度、 高电导率以及卓越的机械、光学和热性能，成为工业领域关注的重点。CNTs作为涂料添加剂，近年来在国内外的研究和应用都取得了显著进展。其优异的机械、热、电性能使其在多个领域的涂料中得到了广泛的应用，尤其是在航空航天、汽车、建筑、电子、能源等行业。

CNTs是碳的一种同素异形体，具有长而细的圆柱形结构，由碳原子组成，可分为单壁碳纳米管（SWCNTs）和多壁碳纳米管（MWCNTs）。SWCNTs最早于1993年被报道，而MWCNTs则在1991年首次被发现。SWCNT和MWCNT的透射电子显微镜（TEM）图像如图2所示。

SWCNTs和MWCNTs是两种常见的CNTs类型，均具有独特的结构和优异的性能，在纳米技术、材料科学、电子学等领域应用广泛。SWCNTs是由单层碳原子以六角形的蜂窝结构排列，卷曲成一个管状结构。其外径通常在1~2nm之间，长度可达到微米甚至更长。它们具有高强度、质量轻及优异的导电性等优势，被广泛应用于电子器件（如晶体管、传感器）、高性能复合材料、能源存储（如超级电容器和锂电池）等领域。MWCNTs是由多层石墨烯薄片同心卷曲而成，每层之间有微弱的范德华力作用。其外径通常在5~100nm之间，长度也可以达到微米级。它们更易生产，有较好的机械强度和导电性，被广泛应用于电池电极、导电塑料、复合材料、传感器、催化剂等领域。

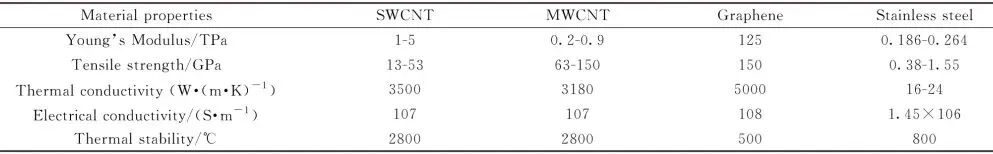

石墨烯是一种由单层碳原子组成的二维材料，其原子按六方晶格结构排列。它于2004年首次被发现，具有极高的强度，约是钢材的200倍，且具有出色的刚度。石墨烯和CNTs被认为是迄今为止最坚韧的材料。除了强度和刚度，石墨烯还具有高透明度、极轻的质量和极佳的热电导性能。它是所有碳材料中导热性最强的，比其他任何材料都能更高效地传递热量。此外，石墨烯能够拉伸至原始长度的25%而不发生断裂，保持结构的完整性。由于其卓越的机械性能，石墨烯广泛应用于制造比现有复合材料更强、更韧、更轻且更薄的高性能复合材料，还能有效提高这些复合材料的导电性。表1中，对SWCNT、MWCNT与石墨烯的材料性能和不锈钢的材料性能进行了比较。相较于不锈钢，这几种材料都具有更优异的性能，可用于抗腐蚀涂层材料的制备。

表1. CNTs和石墨烯材料性能与不锈钢的比较

此外，通过多层结构设计，将溶胶-凝胶涂层与功能性底涂、疏水层、缓蚀中间层等协同应用，可构建具有梯度功能的复合防护体系。这种多层协同策略不仅在微观结构上优化了界面结合性能，增强了涂层在不同材料之间的附着力，还在宏观性能上实现了力学强度、防水性、耐盐雾和耐紫外老化等多重性能的兼顾。梯度结构能够有效分散外部冲击载荷，阻滞水分和腐蚀介质的渗透路径，从而延缓腐蚀进程，提高整体结构的长期稳定性和环境适应能力。该策略为开发高附着力、长寿命、环境友好的高性能防腐材料提供了新的技术路径，也为风电叶片在极端气候条件下的稳定运行奠定了材料基础。

溶胶-凝胶涂层通常需要经过单独的固化处理，通常在100~200℃的温度范围内加热。这种额外步骤在现有生产链中应用时会增加制造成本，但对提升涂层性能（如硬度和附着力）起到关键作用。以硅烷基涂层为例，其通过过量的硅烷醇基团发生缩合反应，形成-Si-O-Si-硅氧烷网络。该网络在固化后能够形成致密的屏障层，有效阻挡如水滴等物质的渗透。固化时间和温度在这一过程中至关重要。若固化时间不足，则会形成交联密度较低的多孔薄膜；而若固化时间或温度过高，则可能导致涂层变脆。为满足不同需求，人们采用了多种固化技术，包括热固化、紫外线（UV）固化、微波（MW）固化、（UV+MW）双重工艺固化以及红外固化。其中，快速固化技术在商业应用中尤为重要。相比热固化方法,紫外线和微波固化具有显著的时间优势，固化速度更快，因而更受青睐。然而，这些技术制备的涂层通常表现出较低的铅笔划痕硬度。

UV固化是一种高效、环保的表面处理技术，相较于传统固化方法，它具有多个优势。首先，UV固化速度非常快，且易于精确控制，能够有效节省能源，并且在固化过程中不需要使用溶剂（固化完成后，涂层不再含有溶剂）。此外，UV固化还能在较低的温度下完成处理，最终得到的涂层质量也非常高。固化速度受多个因素的影响，包括UV树脂中的单体成分、涂层的厚度，以及单位面积的UV光强度。值得注意的是，UV光能在涂层内部的传播是指数型衰减的，因此固化速度会随着UV能量密度的增加而非线性地提高。这意味着，单位面积的UV能量越强，固化速度越快。[Cakir]采用紫外线固化技术固化溶胶-凝胶衍生的杂化聚合物涂层，用于铝基板的表面处理。首先，他在真空烘箱中将涂层加热至35℃并维持约10min，以去除混合过程中残留的空气。接着，使用中压汞灯（功率为150W/cm2，波长范围为320~390nm）进行UV固化处理，固化过程的传送带速度为5m/min。

MW固化指的是使用频率范围为300MHz~300GHz的电磁波进行固化。[Sontharya和Subasri]研究了四种不同的固化工艺，分析了每种方法对涂层性能的影响。研究结果表明，单独使用MW或UV固化时，样品的铅笔划痕硬度表现较差，甚至低于基材的划痕硬度。然而，采用UV+MW双固化工艺后，样品的铅笔划痕硬度有所提升。尽管热固化样品在硬度上优于双固化方法的样品，但这是由于较长的固化时间所致。总的来说，双固化技术在固化速度上具有优势，相比热固化方法，它提供了更快速的固化效果。

溶胶-凝胶防腐涂层因其致密、均匀且化学稳定性高的结构特性，在金属基材（如铝、钢、镁合金等）表面防护中展现出优异的抗腐蚀性能。首先，其三维交联的无机或有机-无机杂化网络结构具有极低的孔隙率，能够有效阻隔水分、氧气和氯离子等腐蚀介质的渗透，提供优良的物理屏障效应。例如，基于硅烷类前驱体（如TEOS、MTES）制备的涂层，其致密结构可使氯离子扩散系数降低一个数量级以上，从而显著延缓了点蚀的发生与发展。

其次，经有机改性的涂层可与基材表面形成牢固的化学键合，如Si—O—M（其中M为金属元素）键，这种化学结合不仅提升了涂层与金属界面的结合强度，还增强了其在冷热循环、振动载荷及湿热环境下的机械稳定性。例如，在铝合金表面施加含有3-甘油氧基丙基三甲氧基硅烷（GPTMS）的杂化涂层，可形成致密的化学键网络，附着力测试中表现出高于8MPa的剪切强度，远优于传统环氧底涂系统。

此外，溶胶-凝胶体系的设计自由度高，可通过掺杂缓蚀剂或构建纳米载体结构（如蒙脱土、介孔硅等）实现智能响应型防护功能。例如，掺杂钼酸盐、苯并三唑或锌盐类缓蚀剂的多功能溶胶-凝胶涂层，能够在涂层破损或腐蚀初期释放缓蚀因子，实现“自抑制”效果；而纳米载体（如层状双氢氧化物LDH）则可实现缓蚀剂的可控释放，赋予涂层一定的“自修复”能力，从而有效保护局部受损区域，延长涂层的服务寿命。

溶胶-凝胶涂层还表现出极强的耐久性与环境适应性。即便在酸碱交替、高湿盐雾、热-冷循环或长时间紫外线照射等极端服役条件下，其结构依然稳定，性能基本不退化。例如，采用硅钛杂化体系构建的涂层在1000小时中性盐雾试验（NSS）中未见明显腐蚀斑点，其耐蚀性能远优于常规有机涂层。

在电化学测试方面，溶胶-凝胶防腐涂层通常表现出低腐蚀电流密度（如在10-9~10-8 A/cm2范围）及高电化学阻抗模值（通常高于106 Ω·cm2），这表明其能显著抑制金属的电化学腐蚀反应。例如，在钢材上施加含铈离子的有机-无机杂化溶胶-凝胶涂层，其极化电阻可达107 Ω·cm2，远高于未处理钢材的基线水平，显著提升其在海洋环境下的服役寿命。

综上所述，溶胶-凝胶技术凭借其低孔隙率、高附着力、智能防腐、环境稳定性强和卓越的电化学性能，正逐步成为构建高性能金属防护涂层的重要研究与应用方向。其在航空航天、海洋工程、新能源汽车、电力设施等领域展现出广阔的应用前景。例如,在航空铝合金表面采用铈掺杂硅烷涂层替代六价铬前处理，不仅实现环保防腐，也满足了高强度、高稳定性的使用需求，代表了绿色防护技术的发展趋势。

增加涂层硬度可以使其在液滴冲击载荷下更耐用。[Andrade等]提出了一种经济高效的无机溶胶-凝胶方法，通过将SWCNT加入二氧化硅基质中，显著提高了溶胶-凝胶涂层的硬度。在他们的研究中，水被用作二氧化硅的前体，SWCNT的平均直径为1.2nm，长度为2~4μm，作为增强材料。研究团队使用纯二氧化硅颗粒作为对照，并制备了负载4wt%的CNT复合二氧化硅-SWCNT材料。通过金刚石维氏压头进行显微硬度测试，测试负载为9.8N，停留时间为10s，每个样本至少测量10次。测试结果显示，复合材料的显微硬度为600Hv100，而纯二氧化硅为470Hv100。为了研究复合材料的微观结构，他们使用紫外-可见光谱和拉曼光谱分析了样品。拉曼光谱的结果表明，杂化CNT-二氧化硅薄膜在1591cm-1附近存在显著的高能模式（HEM），证明了二氧化硅与SWCNT之间的相互作用。

[López等]制备了一种含有0.1wt% MWCNT的二氧化硅-MWCNT混合涂层，并研究了溶胶-凝胶工艺中混合技术对涂层硬度、断裂韧性和杨氏模量的影响。他们采用浸涂法（提拉速度为10cm/min）将涂层沉积于镁合金基材上。为了表征涂层的微观结构，他们分别使用了场发射扫描电子显微镜（FESEM）和透射电子显微镜（TEM）。此外，使用原子力显微镜（AFM）研究了涂层的形态和表面粗糙度。通过纳米压痕技术，研究人员通过施加最大测试载荷100、200和300mN来测量涂层的硬度。同时，利用Bushan方法测量了涂层失效时压痕过程中的能量损失。结果表明这种方法制备料硬度显著提高。

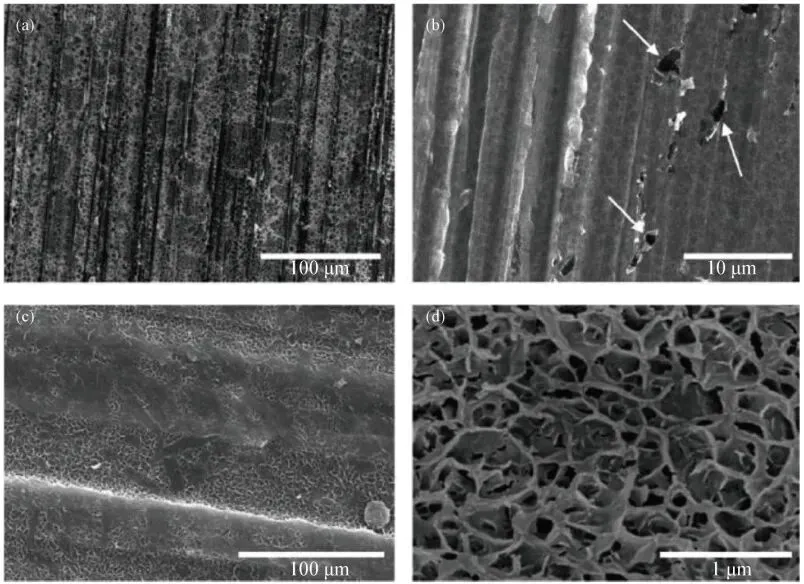

在本研究中，涂层通过两种混合方法制备，分别是机械混合（MM）和超声波混合（UM）。对于UM溶胶，FEG-SEM图像呈现出不同的结果。如图3所示，在低放大倍数下，未增强涂层的表面显得均匀且无裂纹，而在较高放大倍数下，较为平坦的区域出现了一些小缺陷。研究结果表明，当涂层中加入SWCNT增强时，会形成一种具有高度孔隙的微观结构。而对于通过UM方法制备的增强涂层，未观察到CNTs的游离现象，所有CNTs均被完全嵌入涂层的结构中。

图3. 超声波混合涂层的FEG-SEM显微照片 (a)低放大倍数；(b)高放大倍数；(c)增强条件下低放大倍数；(d)增强条件下高放大倍率

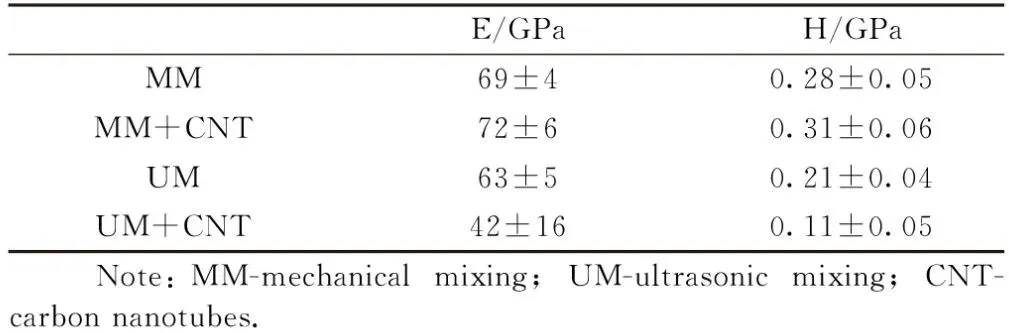

从表2中可以看出，增强超声涂层（UM+CNT）是测试的最软材料，并且MM和MM+CNT涂层的测量值相似。结果表明，通过传统方法在溶胶-凝胶材料中加入CNTs并没有在很大程度上改变二氧化硅涂层的性能。

[Maeztu等]采用多层溶胶-凝胶纳米涂层技术，在铝表面制备了一种兼具疏水性和耐腐蚀性的双重特性涂层。该涂层的组合由含氧化石墨烯的混合溶胶-凝胶基质和包含氟化聚合物链的简单溶胶-凝胶基质构成，前者赋予涂层良好的耐腐蚀性，后者则提供了疏水性能。为了优化涂层的机械性能，他们进行了热处理（180℃，持续12h）。热处理后，通过铅笔硬度测试评估了涂层的硬度。测试结果表明，热处理过程中醇盐之间发生了化学交联反应，从而使得涂层的硬度提高了3倍。

弹性是指涂层在经历弹性变形时能够吸收能量，并在卸载后将这些能量释放出来，同时不会产生裂纹或其他类型的失效。较高的弹性使得涂层具有更好的耐腐蚀性能。

[Grundwuürmer等]研究了纳米颗粒对溶胶-凝胶涂层弹性的影响。在他们的实验中，ZrO2纳米颗粒被加入到混合溶胶-凝胶涂层中。涂层的柔韧性通过两种不同的测试方法进行评估：冲击测试和心轴弯曲测试（ISO 1519）。涂层没有出现裂纹，且仍然牢固附着在基材上，没有剥落，因此测试被认为合格。

[Najafabadi等]通过进行冲击和心轴弯曲测试，优化了涂层的柔韧性。其研究表明，最佳涂层通过了锥形心轴弯曲测试，并且具备151.15英寸磅的抗冲击性。目视检查结果显示，在冲击或弯曲区域未见裂纹或涂层附着力丧失。测试结果表明，优化后的涂层不仅具有出色的断裂韧性，而且非常柔韧，能够承受制造过程中产生的应力。此外，研究还发现这些涂层具有优良的耐雨水侵蚀性。它们既足够坚硬以避免雨滴冲击导致的裂纹，又富有足够弹性（柔性），能够有效吸收雨滴冲击力。

溶胶-凝胶技术可以用于制备具有优异附着力的涂层。通过与羟基发生缩合反应，或通过其他连接基团，溶胶-凝胶与基材表面之间的共价键合能够有效增强涂层的黏附力。

[Najafabadi等]通过调整复合混合物中水解水的含量和有机/无机组分的比例优化溶胶-凝胶涂层的附着性能。他们通过拉脱法评估了涂层对基材的附着力。研究发现，增加水解水的含量并减少有机物比例，会提高硅烷醇（Si-OH）的浓度，从而增加形成Si-O-Al键的可能性，这最终增强了涂层与基材之间的附着力。

尽管溶胶-凝胶防腐涂层在金属表面防护方面展现出巨大潜力，其在应用层面仍面临诸多技术瓶颈与挑战。首先，成膜过程中的均一性和厚度控制仍是制约其工业化推广的关键问题。目前常用的浸涂和旋涂工艺对操作参数（如提拉/旋转速度、溶胶黏度、环境湿度、温度等）极为敏感，稍有偏差即可能导致涂层局部厚薄不一、干裂或气泡缺陷，尤其是在处理复杂曲面或大面积构件时更难实现连续均匀成膜。此外，厚度过薄可能影响防腐寿命，过厚则易引发内应力积聚，导致涂层剥离或龟裂。

其次，涂层的附着性能高度依赖于金属基材的表面状态。尽管有机-无机杂化结构可通过形成Si-O-M（M为金属）键增强化学结合力，但该过程通常要求对基体进行严格的预处理，如酸洗、碱蚀、等离子体或紫外/臭氧清洗等，方能有效去除表面氧化物和有机残留物。预处理工艺繁琐且不易标准化，不仅增加了能耗和生产成本，也使实际应用的可重复性与稳定性降低。

在功能性方面，缓蚀剂的释放控制和长期效能问题依然突出。多数溶胶-凝胶涂层通过将缓蚀剂（如钼酸盐、苯并三唑、稀土离子等）物理掺杂于涂层中或载体结构内实现腐蚀抑制，但释放行为通常缺乏精准可控性，极易受到温度、pH值波动、盐离子浓度等外界环境因素影响。尤其在长期服役过程中，缓蚀剂可能逐步耗尽，而纳米载体（如蒙脱土、LDH、硅胶球等）也可能因水解或结构坍塌而失效，导致涂层“自愈合”能力丧失，限制其在重腐蚀环境下的持续保护能力。

此外，当前制备体系的环境友好性亟待提升。许多常用前驱体如四乙氧基硅烷（TEOS）、3-氨丙基三乙氧基硅烷（APTES）及环氧改性硅烷等均需依赖有机溶剂（如乙醇、丙酮）和强酸或强碱作为催化剂，存在易燃、有毒、易挥发等问题，不符合绿色低碳制造理念。因此，未来亟需探索水基溶胶体系、生物基原料或温和条件下的催化机制，实现低毒、可持续化制备路径。

最后，涂层内部的协同机制尚缺乏系统性理解。在多组分复合体系中，缓蚀剂、纳米填料（如SiO2、TiO2、GO、MOFs等）与基体之间往往存在复杂的相互作用，包括化学键合、界面极性匹配、吸附/解吸行为等，这些微观过程对涂层的成膜行为、电化学稳定性和长效防护性能具有深远影响。然而目前相关机制大多停留在经验或宏观现象层面，缺乏原位表征及理论建模支撑，限制了涂层从“材料组合”向“界面设计”的转变。

因此，针对这些关键瓶颈，未来亟需在基础研究与工程技术层面协同推进，提升涂层制备的可控性、功能释放的智能性、使用过程的绿色性以及体系设计的理论支撑，推动溶胶-凝胶涂层向更加高效、可持续、智能化方向发展。

随着材料科学、表界面工程及绿色制造理念的持续推进，溶胶-凝胶防腐涂层的研究正在迈向功能化、智能化与可持续化的新阶段。未来的研究将主要集中在以下几个发展方向：
