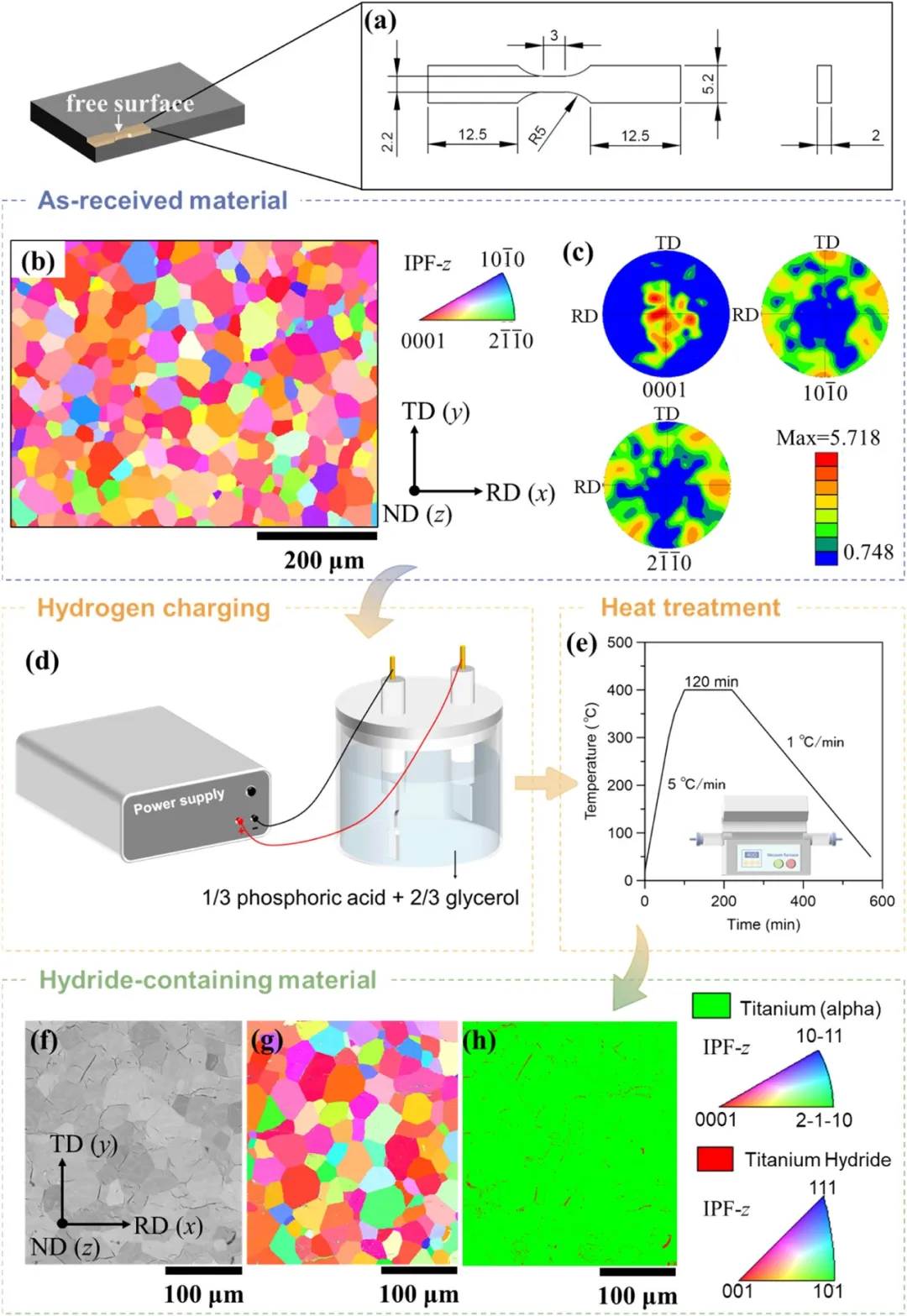

图1：展示试样几何、原始材料织构、电解充氢与后续热处理路线，以及含氢化物试样的SEM、IPF和相分布表征。论文以此确认片状氢化物在钛基体中的分布，并给出后续低周疲劳与局部表征的材料基础。

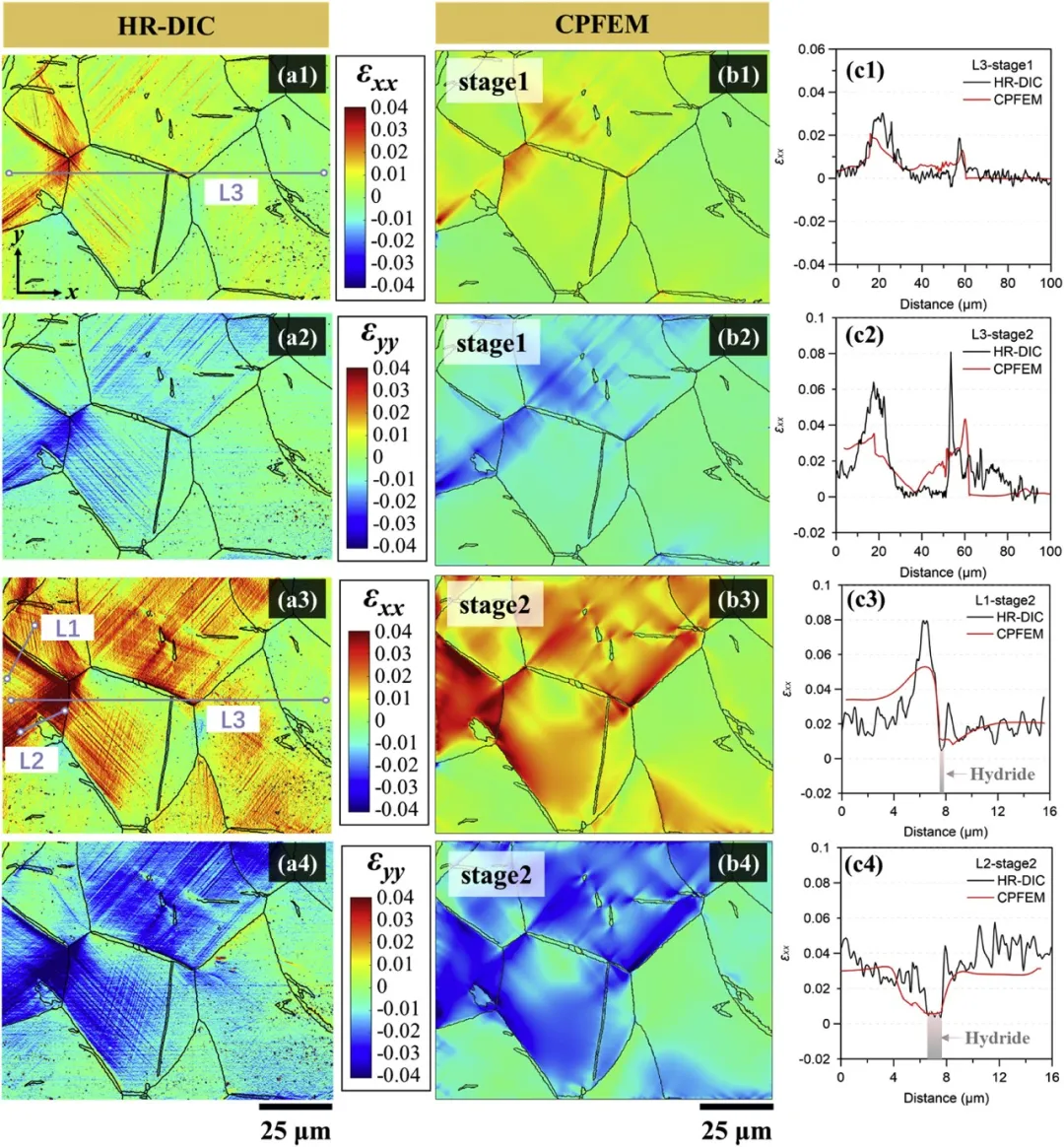

图5：将高分辨率数字图像相关实验获得的应变场与晶体塑性模拟结果并列比较，并沿指定路径对εxx变化进行对照。该结果支持模型对局部应变分布趋势和峰谷位置的再现，但论文也指出连续介质模型难以完全复现离散滑移带处的绝对应变峰值。

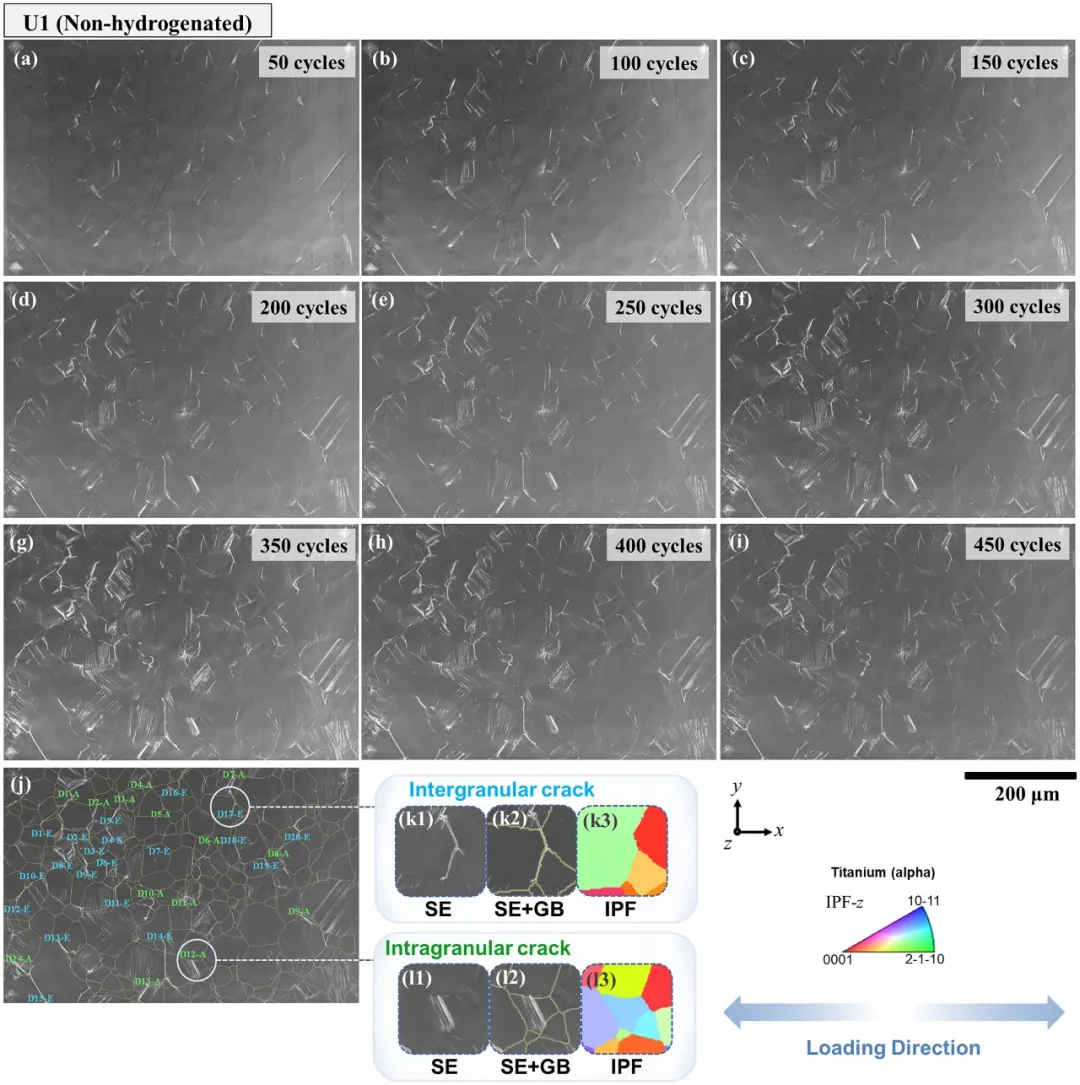

图6：记录未充氢Ti-2Al-2.5Zr在ROI-U1内从50至450周次的裂纹萌生和演化，并标出最终微裂纹的空间分布及典型穿晶、沿晶裂纹。它提供了不含氢化物条件下裂纹周围滑移痕迹和孪晶等损伤特征的对照。

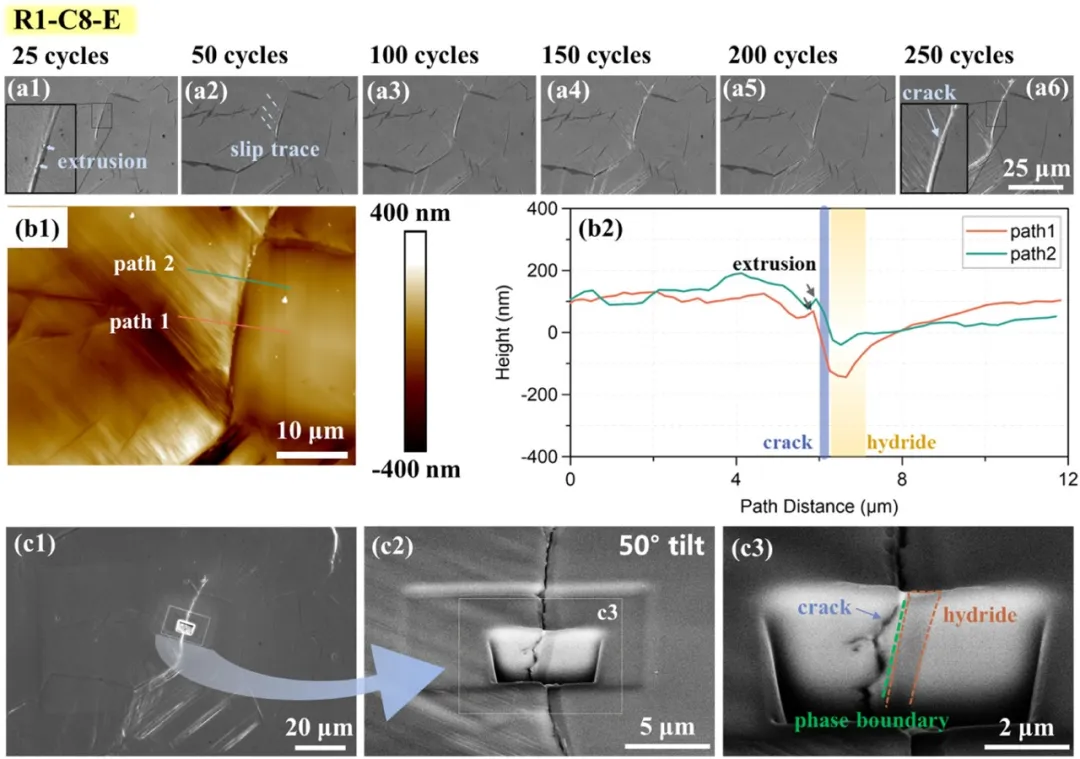

图10：呈现典型沿晶氢化物诱发裂纹R1-C8-E的循环演化、裂纹邻域表面高度分布及沿截线的高度变化，并给出厚度方向形貌。观察表明自由表面相界附近的挤出损伤随循环增强；截面证据显示裂纹在次表层进入钛基体，而非沿氢化物-基体界面持续扩展。

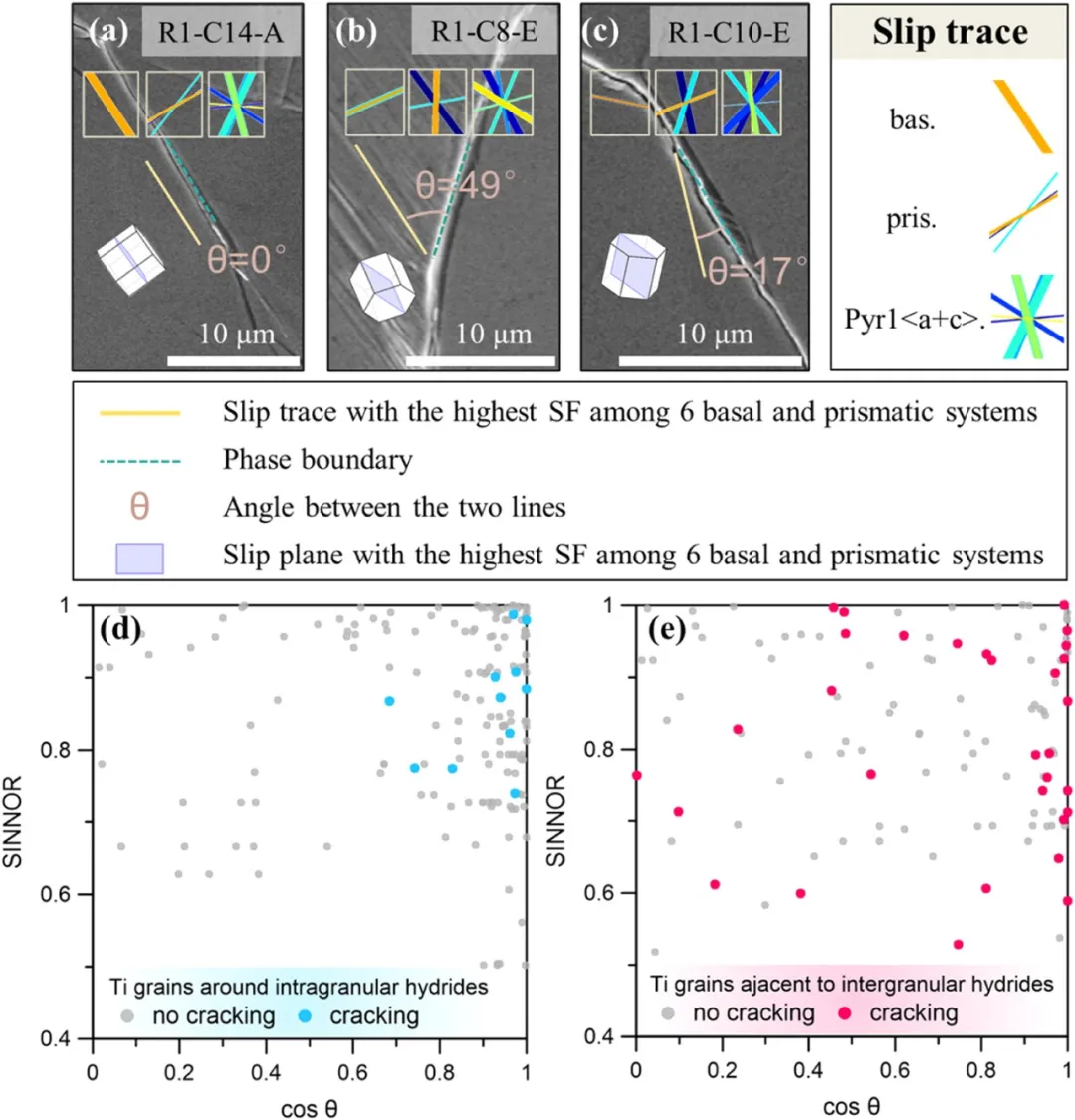

图14：比较代表性裂纹处自由表面相界与最大施密德因子滑移迹线之间的夹角，并统计穿晶和沿晶氢化物诱发裂纹。论文将较小夹角与更易发生界面局部挤出损伤联系起来；该角度因素随后被纳入疲劳指示参数，但结论适用范围限定于本研究的材料和载荷条件。

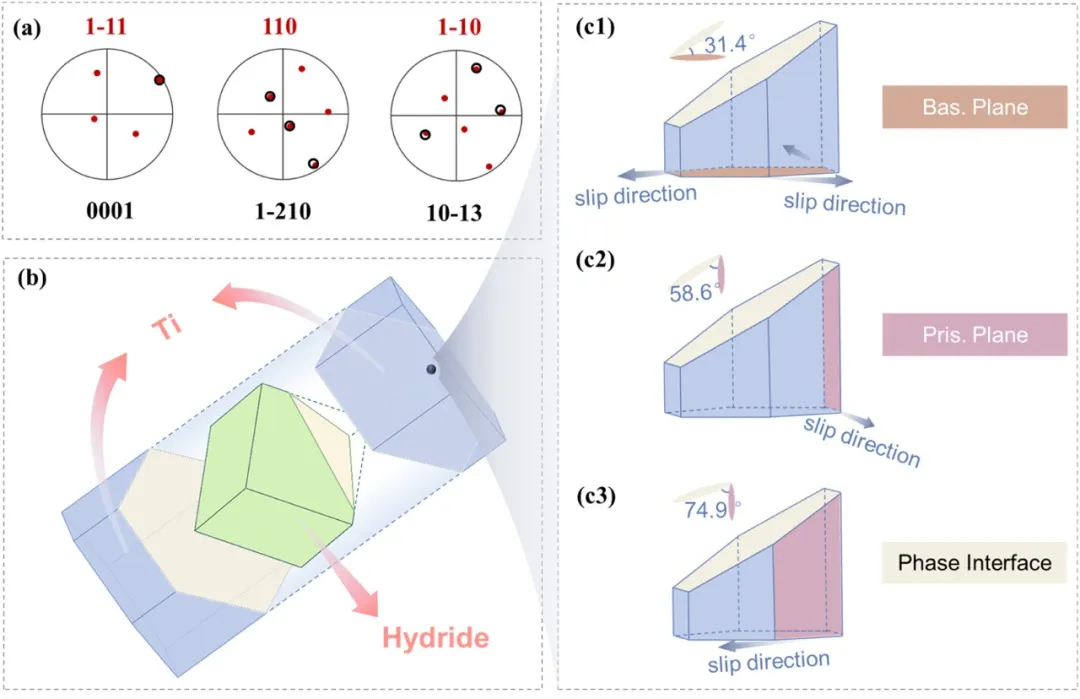

图16：以R1-C14-A为例展示氢化物与其母相钛晶粒的取向关系，并示意相界面与基面、柱面滑移系的几何关系。该图用于解释为何在该代表性取向下，基面滑移迹线更可能与相界近平行，从而有利于高度局域的剪切与挤出损伤；这是针对该几何构型的机制解释，而非对所有氢化物的普适判定。
