氢能作为实现碳中和目标的关键载体，综合考虑成本及安全性等因素，最适合规模化长距离输送的方案就是管道运输，为了进一步降低长距离输氢管道的成本，X80等高强度管线钢在输氢管道系统中应用日益广泛，但高强度钢通常对氢脆（HE）更为敏感，尽管目前针对中低强度管线钢（如X52，X65，X70）的氢脆行为已有大量的研究，但对X80等高强钢在真实高压氢气服役环境下断裂韧性的系统评估，特别是其退化行为与微观机理的耦合关联，仍缺乏深入认知。

材料腐蚀领域的国际期刊《Corrosion Science》上在2026年4月12日发表了一篇题为“Hydrogen-assisted fracture toughness degradation and failure mechanisms of X80 pipeline steel under high-pressure hydrogen”的研究论文。在该论文中，团队系统研究了高压氢气环境对X80高强度管线钢弹塑性断裂韧性的影响，明确了断裂韧性随氢气压力呈“两阶段”退化行为，并发现临界压力约为7.5 MPa，在临界压力之下，断裂韧性对压力极为敏感，而超过此压力后，其退化趋于平缓。

文章链接：

https://doi.org/10.1016/j.corsci.2026.113856

【核心内容】

研究聚焦X80高强度管线钢，通过在2.4 MPa、6.3 MPa和12 MPa氢气压力下进行原位弹塑性断裂韧性测试，结合显微硬度测试、飞行时间二次离子质谱（TOF-SIMS）及多尺度断口分析等多种表征手段，建立了断裂韧性随压力变化的定量关系，更通过实验阐明了断裂韧性“两阶段”压力依赖性背后，裂纹尖端氢浓度、局部塑性变形与塑性区尺寸三者之间的耦合作用机制，揭示了氢助开裂机制从最大剪应力准则向最大主应力准则的转变过程。

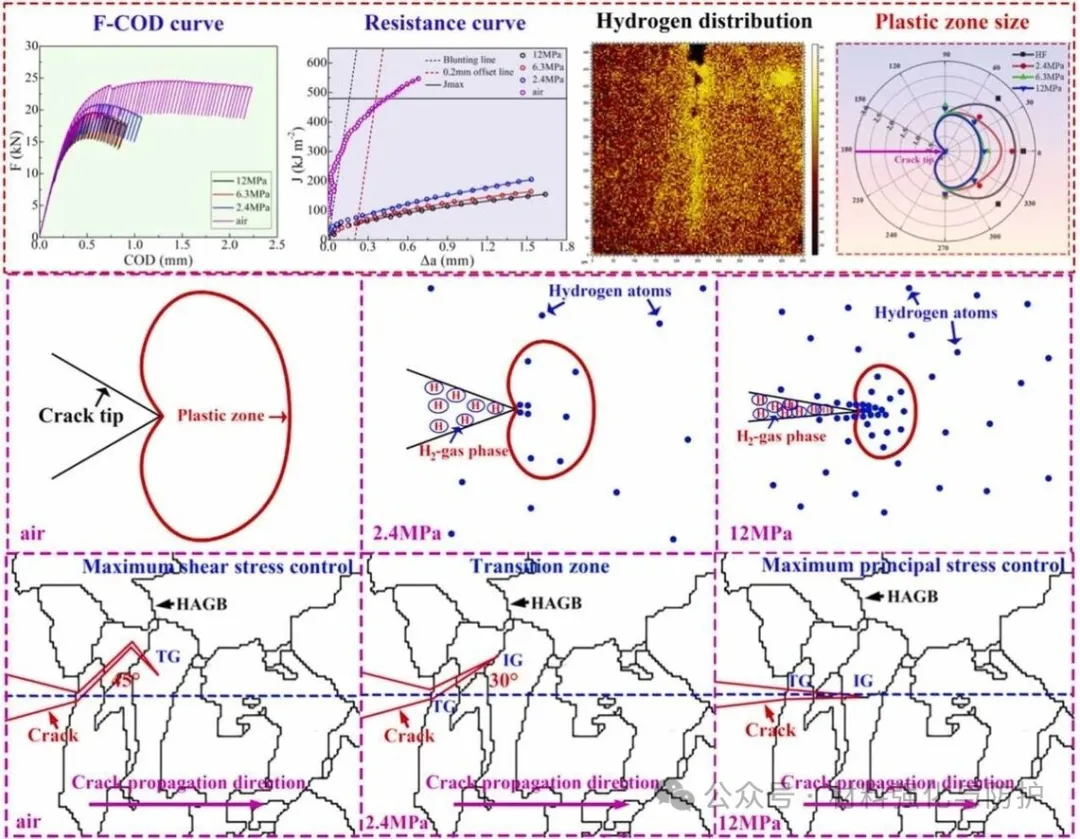

图形摘要

【研究成果】

① 断裂韧性呈现明确的两阶段压力依赖性

X80钢的断裂韧性（KJIC）在高压氢气环境中急剧下降，且呈现明显的两阶段行为，临界压力（Pcri）约为7.5 MPa：

• <7.5 MPa时，断裂韧性对氢气压力高度敏感，随压力升高快速下降；

• >7.5 MPa时，断裂韧性下降趋缓，对压力变化不再敏感，呈现“平台”特征。

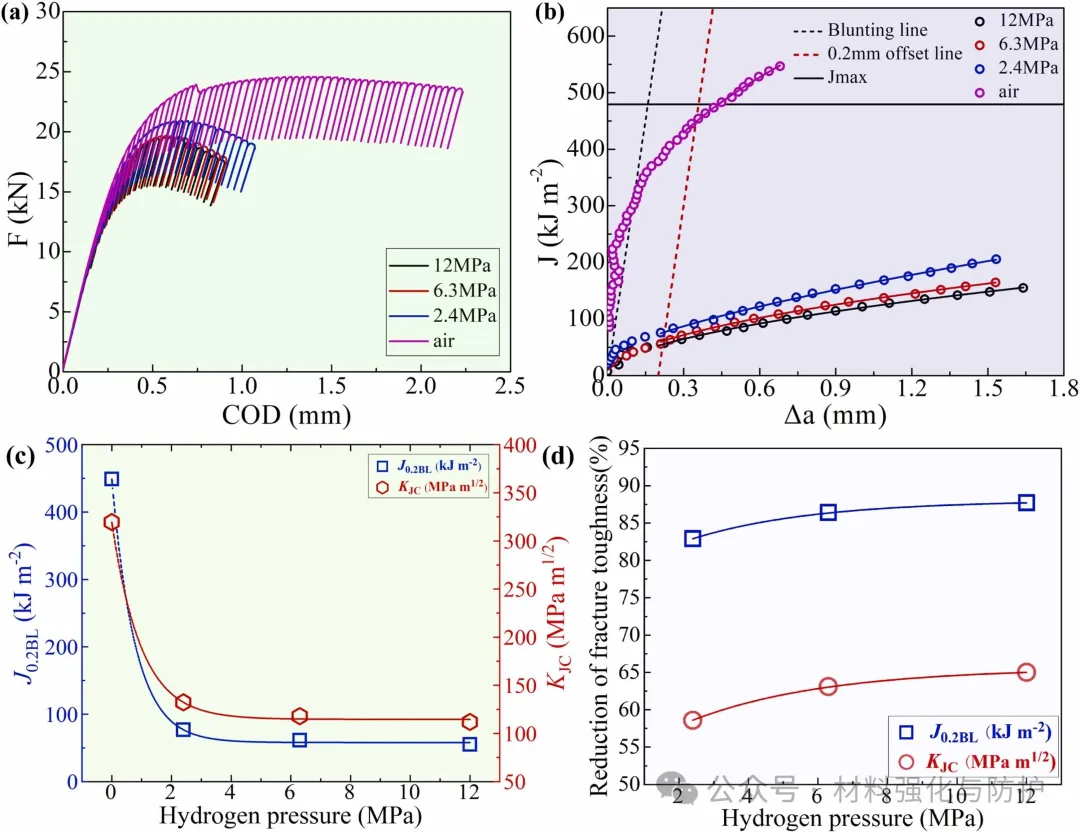

不同氢压下X80钢的断裂韧性测试结果（F-COD曲线、J-Δa阻力曲线及断裂韧性随氢压变化）

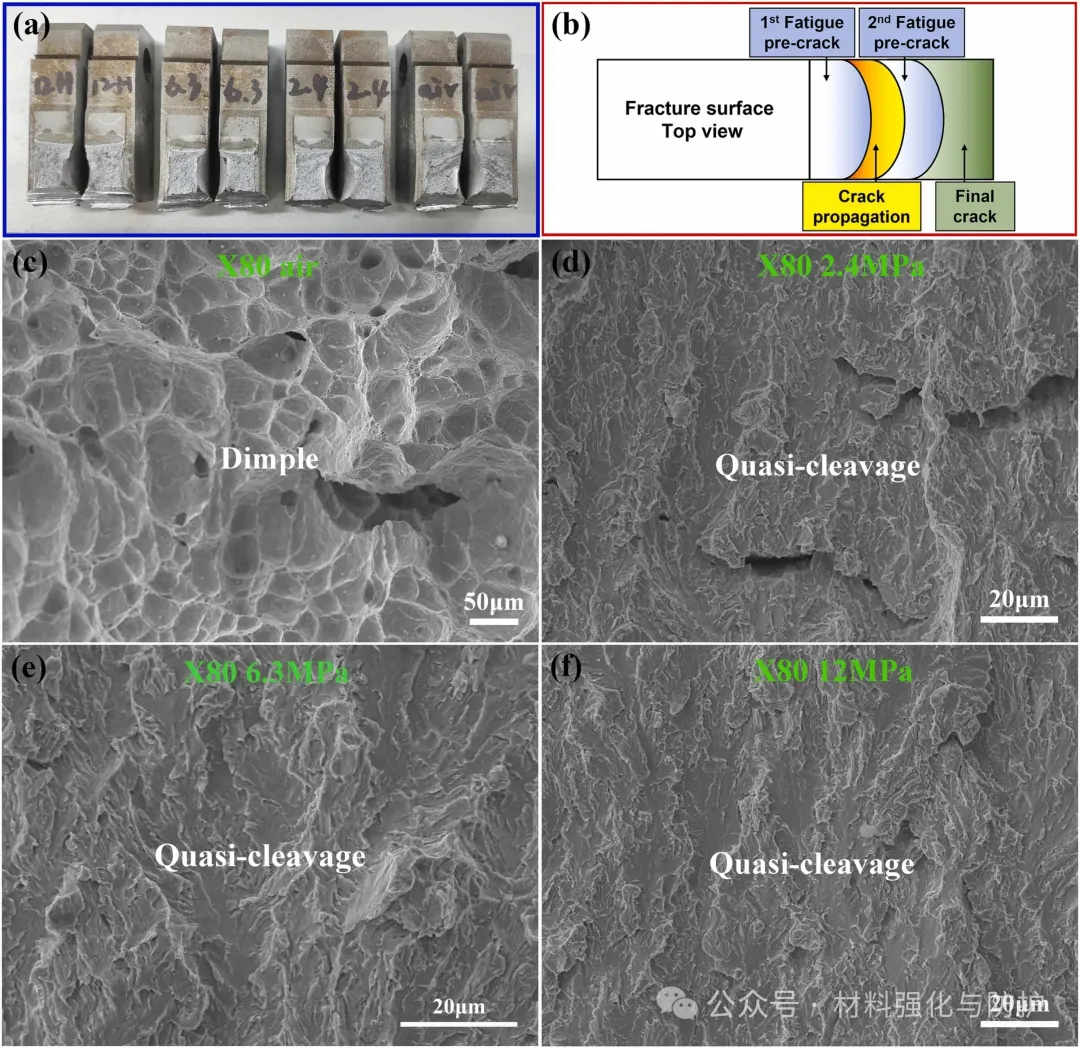

不同环境下CT试样的宏观断口形貌与微观断裂特征

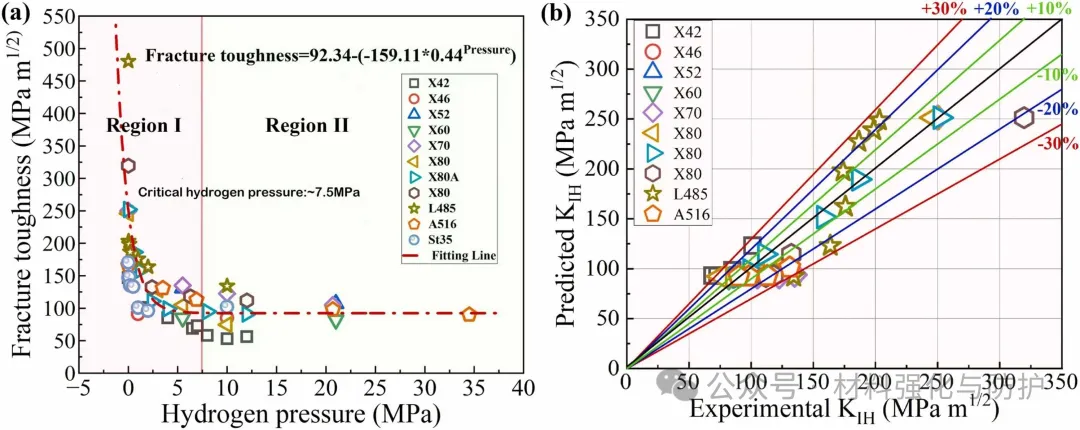

管线钢断裂韧性与氢压的定量关系及两阶段行为

② 裂纹扩展路径与机制随压力发生系统性转变

高压氢气环境下，主导的断裂机制从剪切控制的韧性断裂转变为最大主应力控制的脆性断裂，断口形貌也相应从韧窝为主转变为以准解理为主的混合模式。在空气中，裂纹沿与载荷方向呈约45°的方向扩展，符合最大剪应力准则，表现为典型的韧性撕裂，2.4 MPa H2下，扩展角变为约30°；在6.3 MPa和12 MPa H2下，裂纹扩展方向最终变为几乎垂直于载荷方向。

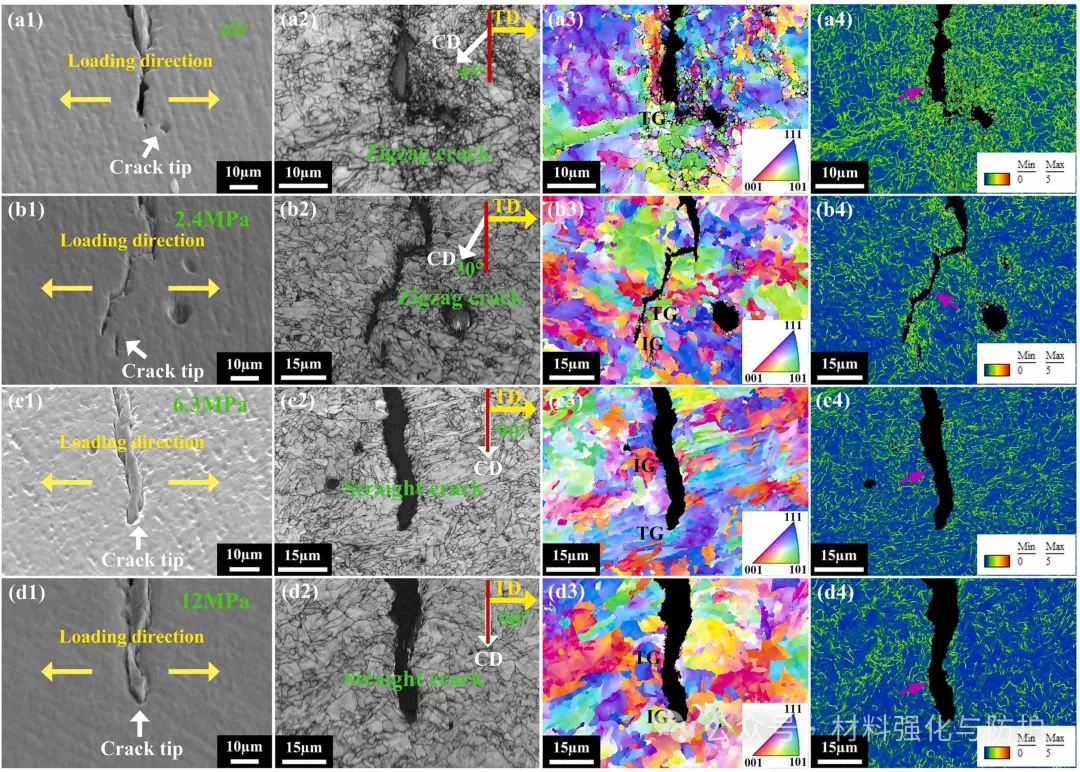

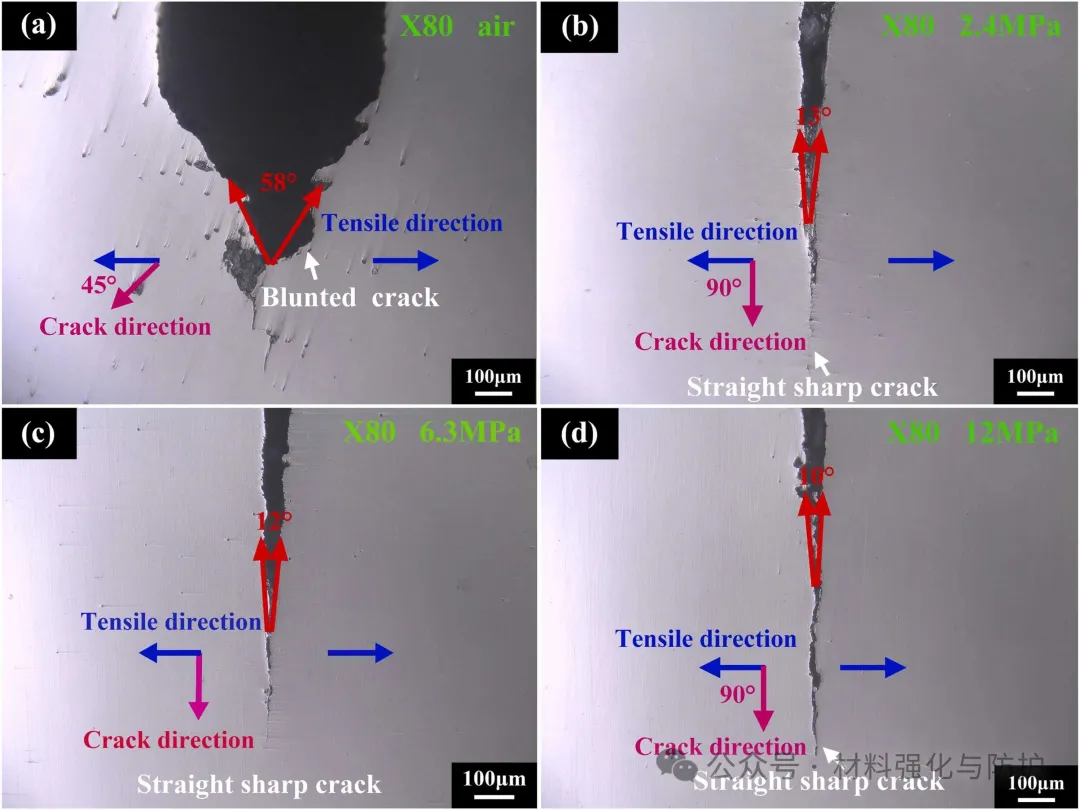

不同氢压下裂纹尖端的宏观形貌与扩展路径

不同氢压下裂纹尖端的EBSD分析（反极图及核平均取向差图）

③ 氢气抑制裂纹尖端塑性区

随着压力增加，塑性区尺寸迅速收缩并最终在高压下稳定于一个下限值，例如，沿裂纹扩展方向（0°），塑性区尺寸从空气中的2.61 mm收缩至12 MPa H2下的1.30 mm，这种收缩与断裂韧性的下降趋势一致，说明氢致塑性区收缩是导致断裂韧性退化的直接原因。

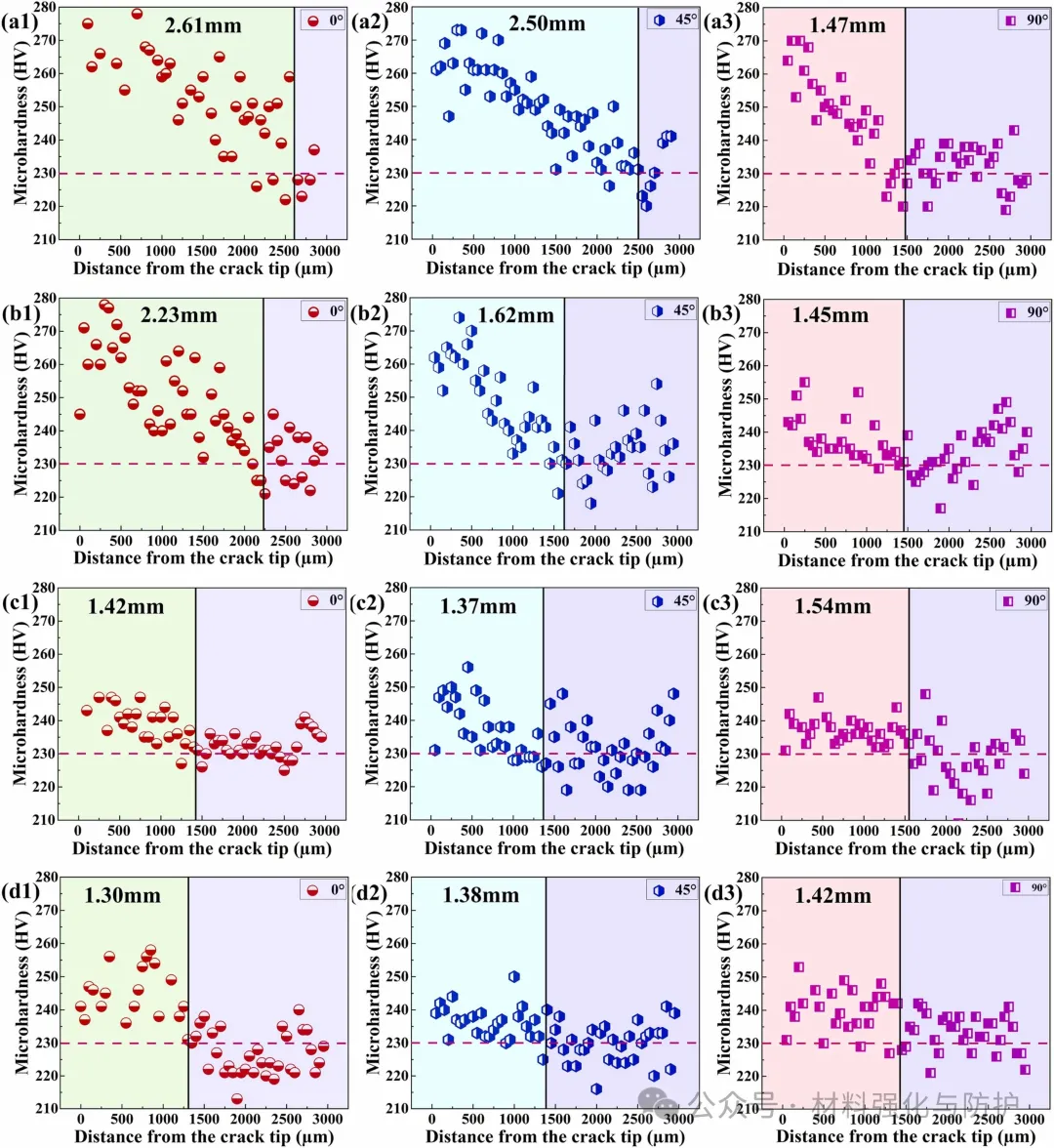

不同氢压下裂纹尖端区域的显微硬度分布：air (a1–a3)；2.4 MPa (b1–b3)；6.3 MPa (c1–c3)；12 MPa (d1–d3)

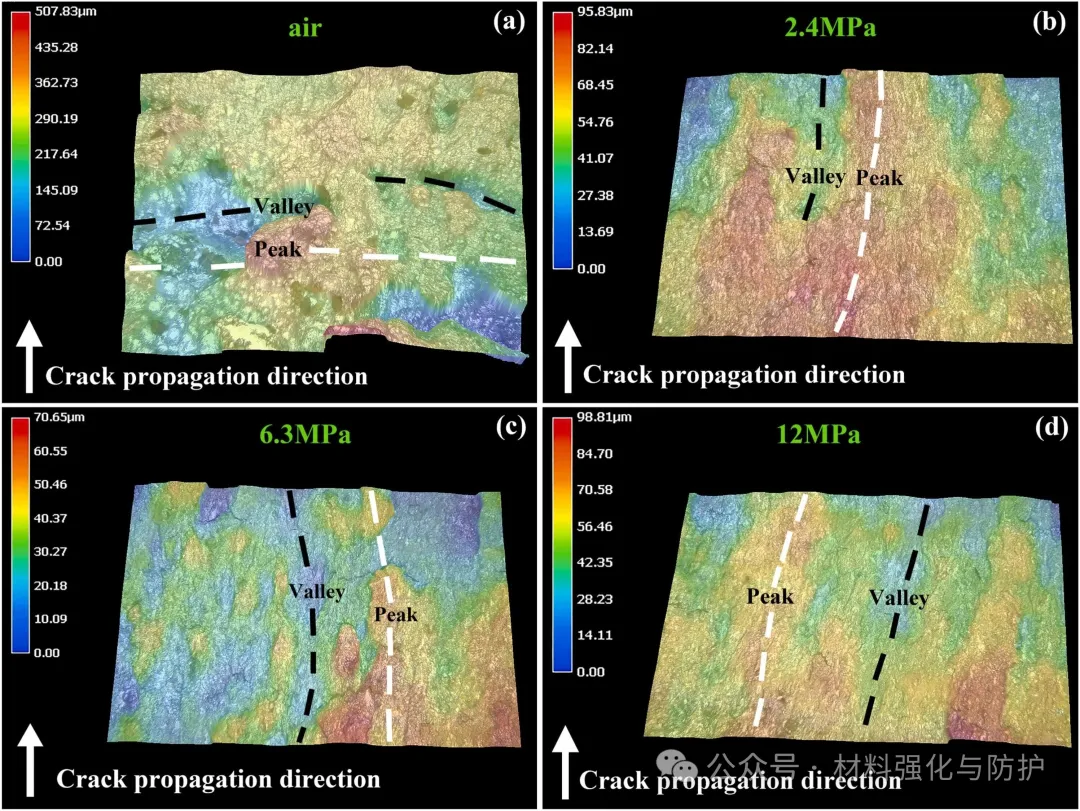

不同环境下试样断裂表面的三维形貌

④ 裂纹尖端氢富集是行为演变的根源

团队在裂纹尖端发现了氢富集现象，随着压力增加，裂纹尖端氢浓度快速升高，抑制局部塑性变形，导致塑性区急剧收缩，断裂韧性快速下降，但这样的韧性退化并非没有无穷无尽的，当压力超过临界值后，裂纹尖端氢浓度接近“准饱和”状态之后对塑性变形的抑制及塑性区的压缩效应达到极限。

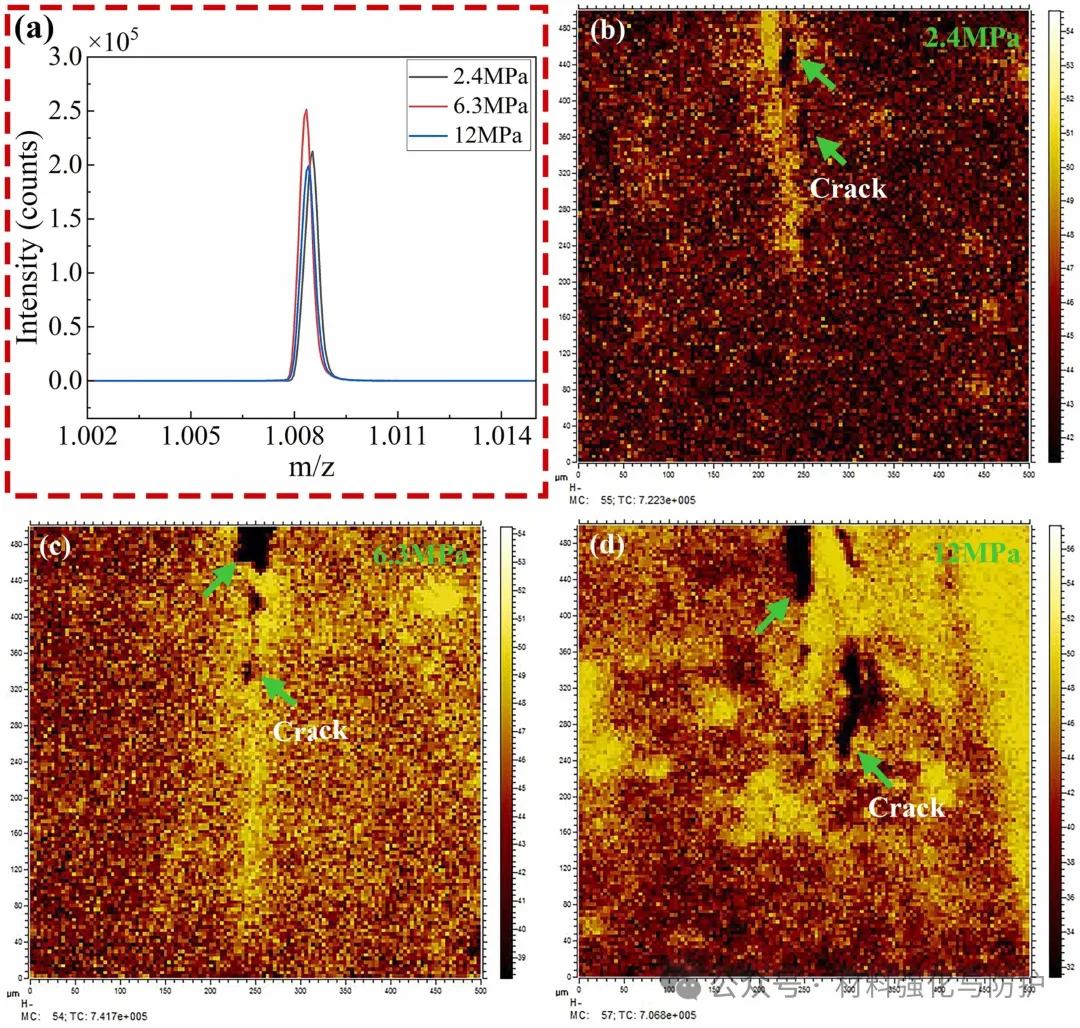

不同氢压下裂纹尖端区域的TOF-SIMS氢离子分布图

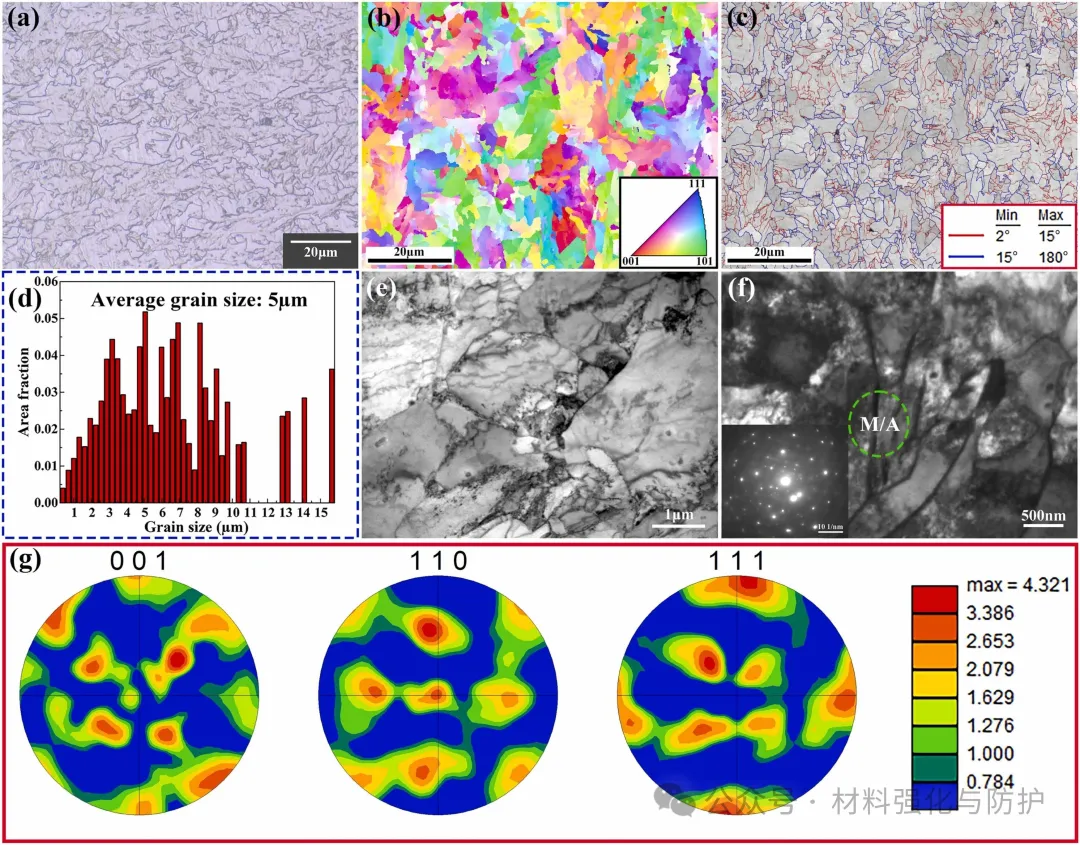

X80管线钢的初始微观结构（OM、EBSD、TEM表征）

【总结与展望】

该研究清晰揭示了X80高强度管线钢在高压氢气下断裂韧性退化的“两阶段”行为及其微观物理机制，深刻阐释了氢致断裂韧性退化的本质，将宏观力学性能与微观化学-力学过程紧密联系起来，为未来高压纯氢管道的安全设计和寿命评估奠定了重要的科学基础。
