目前，全球运行的核电站主要有两种堆型：轻水反应堆和重水反应堆；轻水反应堆又包括压水堆（PWR）和沸水堆（BWR）。

核电站反应堆一回路内部的工作温度通常为280~350 ℃，压力达15~17 MPa。核电高温高压水环境中的氯离子、溶解氧（DO）含量、溶解氢（DH）及pH等因素，均会导致材料的力学性能（如强度降低、塑性变差、蠕变加剧、裂纹萌生及扩展、加剧点蚀与晶间腐蚀等）发生显著变化。

核电站的冷却剂会与材料表面发生一系列化学反应，导致材料发生腐蚀。此外，冷却剂中的杂质、DO等也会对材料的腐蚀造成影响，在一定条件下可能会引发材料的应力腐蚀开裂，从而导致严重事故。

核电厂核心安全构件（如反应堆压力容器，RPV）在服役期间，长期处于高能量中子、γ射线等强辐射环境中。辐射与材料相互作用会引起原子位移和电离，产生空位、间隙原子等原子级缺陷以及位错环，阻碍位错移动，从而改变材料微观结构，导致其理化性能持续退化。除辐照环境外，一回路水化学环境也对构件服役安全至关重要。

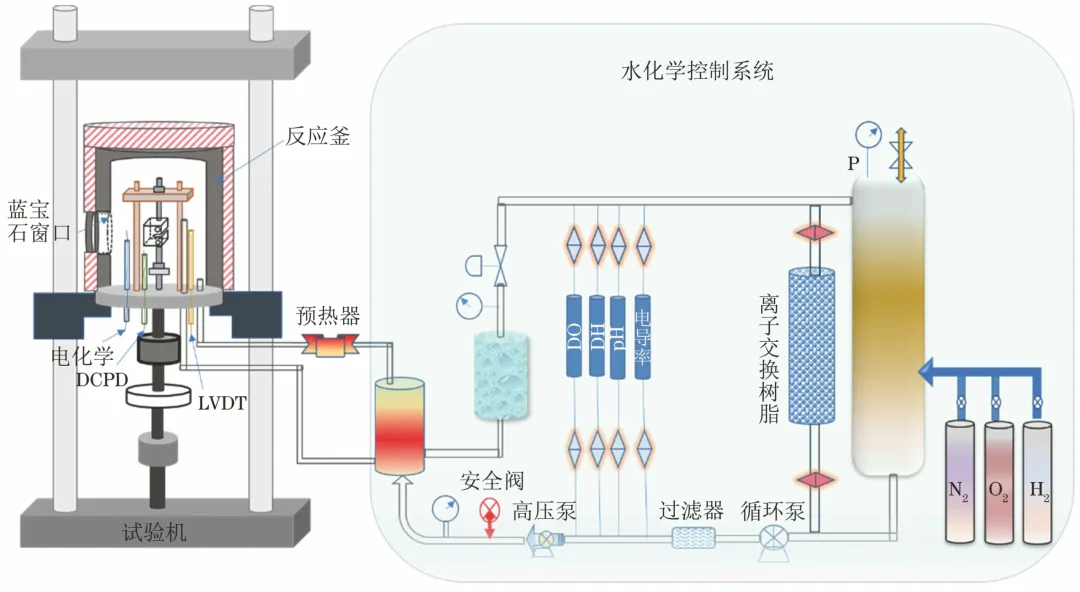

图1展示了笔者团队搭建的核电构件材料高温高压水环境试验装置。该装置由动态水化学控制系统、高压釜及加载装置等组成。通过水化学控制系统，可精确调控pH、DO、DH及温度等关键因素，并结合原位检测设备，实现对核电构件材料在水化学环境中综合服役性能的评价。

图1 核电高温高压水环境试验装置示意

原位检测技术能够在材料服役过程中实时获取材料的力学性能（变形）、裂纹萌生与扩展、腐蚀状态及腐蚀产物物相结构等信息。对这些实时数据进行有效分析，可以准确评估材料的剩余寿命与损伤机理，及时发现材料性能的劣化趋势，并为核电站的维修更换决策提供科学依据。

例如利用直流电位降测试技术（DCPD），可以实时监测核电薄壁管在高温高压条件下的裂纹扩展情况，当发现裂纹长度与扩展速率异常增加时，可及时采取措施，避免管道发生破裂事故。

通过原位微观检测技术，可以直接表征材料在服役环境中的局部腐蚀产物演变和微观损伤过程，深入研究材料的失效机制。这对于改进材料成分设计、优化制造工艺、提高材料的耐蚀性能具有重要指导意义。

例如，借助原位拉曼检测技术，能够实时监测服役结构材料在高温高压水环境中腐蚀产物的物相演变规律、形成过程及动态趋势，为开发高性能耐蚀材料提供理论基础。

利用原位检测技术及时发现材料的潜在缺陷和性能劣化，能够有效预防事故的发生，提高核电站运行的安全性。

同时，基于该检测结果进行的合理维护和更换，能够确保核电构件始终处于良好的工作状态，从而提高核电站运行的可靠性，减少因设备故障导致的停机时间，缩减运营成本。

核电结构服役材料的力学性能对核电站的安全稳定运行至关重要。核电结构在服役过程中，材料会受到中子辐照、高温高压、腐蚀等复杂恶劣环境因素的综合作用，其力学性能会发生显著变化，可能导致材料失效，进而威胁核电站的安全。

在模拟核电服役的高温高压水环境中，利用安装在高温高压釜内的高精度位移传感器（LVDT）进行原位在线监测，可对受拉伸载荷的构件材料进行实时应变测量。

通过获取应力-应变曲线，进而得到材料的屈服强度、抗拉强度、延伸率等力学性能参数。这为评估高温高压极端环境中材料的变形行为提供了重要数据，也为建立材料疲劳/蠕变、应力腐蚀、腐蚀疲劳及寿命预测等模型提供了有力的数据支撑。

核电构件材料在极端服役环境中，微小的裂纹会随着载荷、时间等因素加速扩展，当速率超过一定的安全阈值，可能会导致突发性断裂，从而引发灾难性事故。

目前，针对核电高温高压环境中材料的裂纹扩展速率原位检测技术，普遍采用直流电压降法，大量研究将该方法应用于薄壁管、三点弯、管状试样、紧凑型CT试样，从而监测材料在应力作用下的裂纹扩展速率。

Xue等提出了一种在高温高压釜内采用LVDT结合裂纹张开位移（COD）的新型监测方法，该方法有效克服了DCPD技术在液态铅铋环境中难以应用的局限。

为实现核电材料试验数据的统一识别与参考，韩恩厚等建立了包括应力腐蚀裂纹扩展、腐蚀疲劳及辐照促进应力腐蚀开裂在内的多项高温高压水环境试验标准，为相关研究提供了明确的标准化方案。

核电结构材料力学性能原位检测技术的不断发展，为多维度研究材料在复杂服役环境中的性能变化提供了有力工具。但该领域仍面临诸多挑战，如进一步提高检测技术的精度和分辨率，以更精准地获取材料力学参数与形变数据；研发更加便捷、高效且低成本的原位检测设备与技术，以满足构件材料的原位力学表征分析需求。

核电服役构件材料通常在高温高压水环境中，为了能够直接观察/检测到釜内极端环境中服役材料的腐蚀状态，目前通常采用综合性能优良的单晶蓝宝石片作为高温高压水环境中的光学视镜结构。

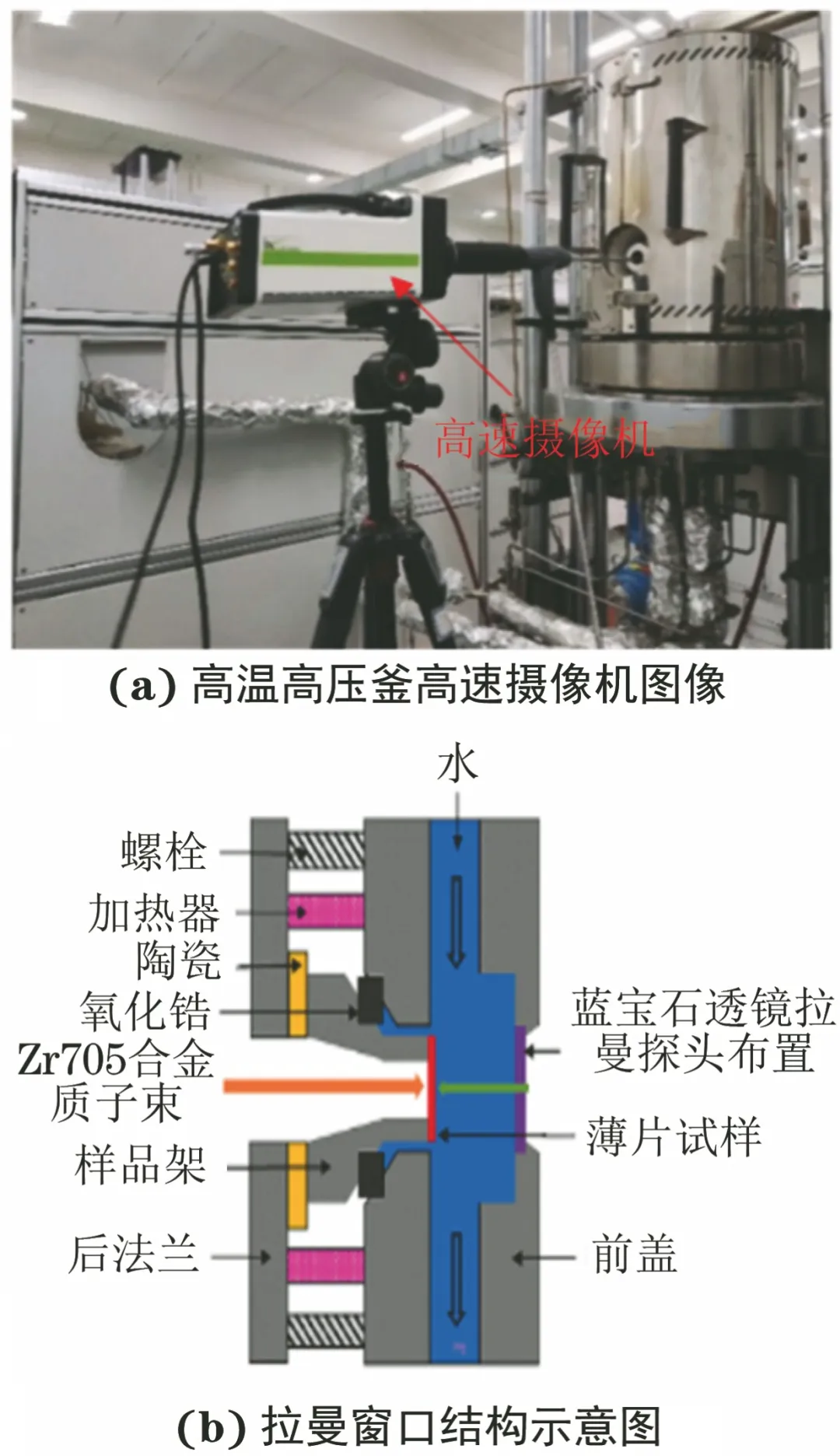

图2(a)所示为作者团队所使用的高温高压水环境应力腐蚀试验装置，该装置的特点在于实现同一种水环境中，同时满足三种不同的监测（如慢拉伸、裂纹扩展速率、原位拉曼、高速摄像机、电化学、LVDT等）。其中图2(b)为目前普遍使用的可视化窗口的设计结构，其具有密封安全可靠、结构简单、使用方便且在高温高压水环境中具有较好的光学分辨率和成像质量等特点。利用该光学结构，采用原位拉曼检测技术，可对高温高压水中构建材料的腐蚀产物成分和结构演变过程进行实时测量。

图2 核电高温高压微观结构检测

同时，近年来国内外对材料腐蚀过程中的微观组织分析加大研究，以便揭示其损伤规律，包括采用原位透射电子显微（TEM）检测技术，可以表征核电构件材料在服役过程中的微观结构的变化，如晶体结构的转变、位错的运动、析出相的形成与长大等信息；利用飞行时间二次离子质谱（TOF-SIMS）和X射线光电子能谱（XPS）结合表征高温氧化材料表面微纳米尺度上的损伤行为规律等。

此外，随着分析技术的不断完善和设备的改造升级，新型核用氧化铝涂层中的原位XRD技术已应用于高温环境中的原位表征检测。

核电材料微观检测技术的发展对研究核电构件材料在高温高压水环境中的微观损伤机理提供了重要的基础数据支撑，通过计算模拟、试验验证等多项技术的耦合应用，有效地揭示了材料、环境、载荷等多维度耦合模拟核电环境中的腐蚀损伤机理，有助于深入剖析材料服役过程中性能演变的内在机制，为开发新型核电材料和优化材料性能提供了重要的理论指导。

电化学原位检测技术基于材料在电解质溶液中的电化学行为，通过测量各种电化学参数来研究材料的腐蚀过程和腐蚀机理。

核电高温高压水介质（尤其是超临界水），通常具有很强的侵蚀性，对材料具有较强的腐蚀破坏性，从而导致核电构件材料在服役运行过程中存在一定的损伤和失效；且产生一定的腐蚀产物后，会污染水化学溶液的组分和浓度。因此，核电高温高压水溶液电化学原位检测技术存在密封难、参比电极稳定性差、对电极的耐蚀性差等难点。

常用的电化学测量技术包括开路电位、极化曲线、电化学阻抗谱、电化学噪声、接触电阻法等。

例如，Wang等研究了690合金在不同温度下的开路电位变化，结果表明在288 ℃下的开路电位明显偏负；Zhang等采用电化学噪声监测了304不锈钢在核用压水堆环境中的电化学信号，随着应力腐蚀的进行，电化学噪声信号从低频段逐渐向高频段蔓延，出现明显的电化学信号。

针对电化学原位腐蚀评价技术，韩恩厚团队提出了核电厂金属材料高温高压水中电化学试验方法标准，这为核电材料电化学试验标准化提供了明确导向，获得的数据具有更高的辨识度和可靠性。

声发射（AE）是一种通过检测和分析材料在应变或应力作用下内部释放的弹性波信号，反向推断材料内部动态变化过程的技术手段。该技术对核电高温高压（如反应堆一回路水温约320 ℃、压力约15.5 MPa）环境中的材料腐蚀检测（如应力腐蚀开裂、点蚀、均匀腐蚀等）具有无损、实时、动态监测等优势。

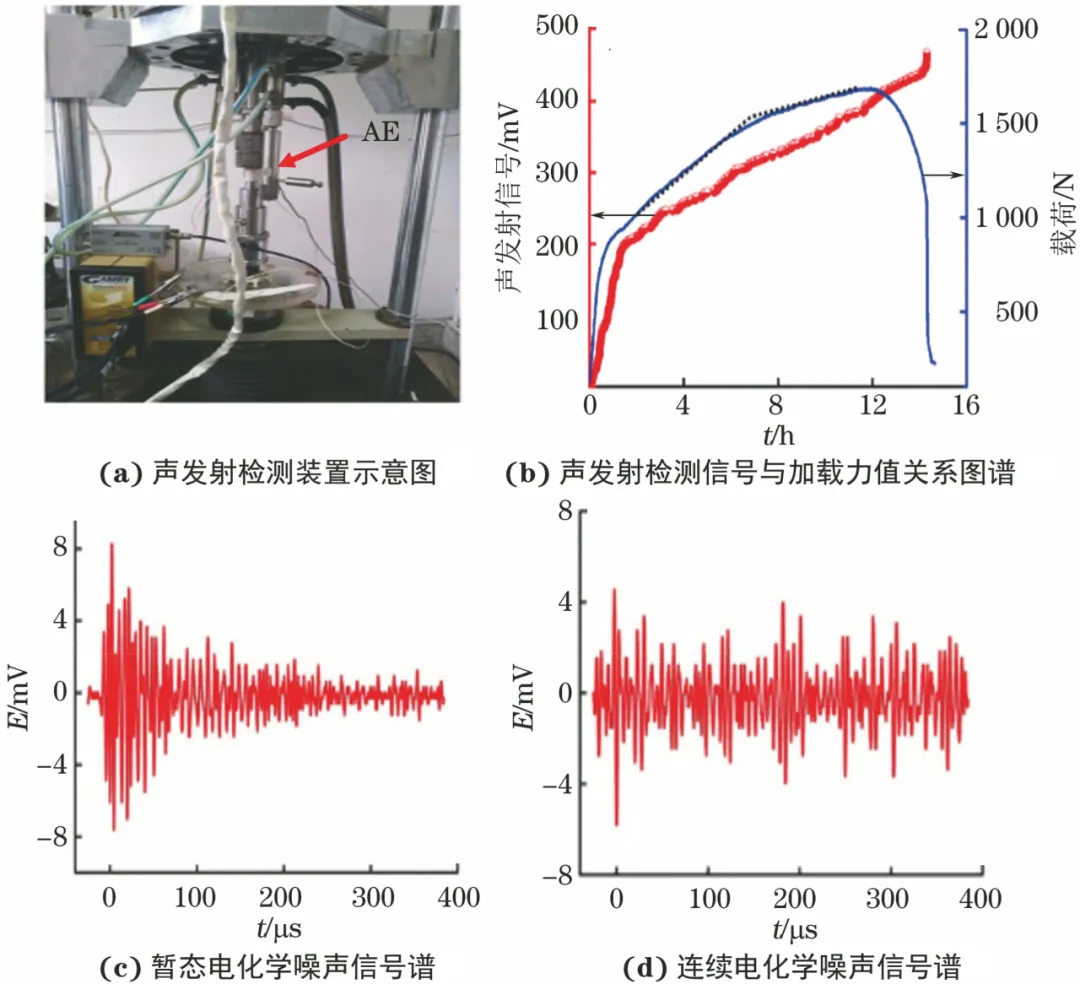

Zhang等采用声发射和电化学噪声联合的手段，监测了高温高压水中棒状试样应力腐蚀过程中裂纹的萌生现象。从图3(a)中可以明显看出，声发射设备安装在高压釜外部的力值驱动器上，但受限于该试验装置，这种监测方式存在的缺点是不能直接检测样品，而是通过力值作动器等一系列连接件来传导信号，因此监测到的是整个作动器系统中的声发射信号。

图3 核电高温高压环境中的声发射检测示意

从图3(b)中可以看出：随着力值的增加，声发射信号存在明显的增加，与力值加载基本呈正相关趋势。同时从图3(c)和(d)中可以看出，在发生应力腐蚀过程中，裂纹的萌生可以通过电化学噪声进行检测，其暂态和连续信号均表现出明显的波动。

声发射检测技术需要与其他检测手段结合，形成“互补优势”，例如与电化学检测技术融合运用，实现裂纹与氧化膜阻抗等分析，从而精确揭示腐蚀的微观机理。

核电材料在高温高压水环境中的划伤再钝化暂态行为可以有效反映材料的表面腐蚀损伤与再修复能力，且该行为与材料裂纹尖端的膜破裂机制存在一定的关联。

韩恩厚自主设计了高温高压原位划伤试验装置，其通过釜外气动装置和釜内划头的连接，实现在线高温高压核电材料水环境中的划伤与原位采集。同时，该装置已构建核电材料的原位划伤再钝化试验标准，引领了国内外该领域的试验新技术发展。

郦晓慧等采用自主搭建的高温高压原位划伤装置，研究了690合金在高温高压水中原位11小时和100小时往复划伤行为，结果表明：690合金基体在单道划伤过程中划痕底部产生微裂纹，部分粒径较大的TiN夹杂物易发生碎裂，而粒径较小的TiN夹杂物和基体结合处易发生开裂。在高温高压水往复划伤过程中，划痕底部沟槽内的部分金属基体碎屑脱落并有大量氧化物和微裂纹。同样存在粒径较大TiN夹杂物发生碎裂，而粒径较小的TiN夹杂物与基体结合界面易发生开裂的现象。

核电服役构件材料的原位检测，能够在不拆卸设备的前提下精准捕捉极端工况下的早期老化信号，是防范重大安全风险、实现主动预测性维护的核心防线。

未来，核电材料原位检测技术将形成“精准环境模拟-高匹配性智能设备-多元技术协同耦合”的一体化监测体系。通过多学科深度融合与技术迭代，不断缩小实验室模拟与真实服役环境（如高温高压水化学参数、辐照、液态铅铋堆等）的差距，实现从“被动检测”到“主动预警”的转变，推动技术耦合从“单一”向“多元”跨越。

同时，随着AI与大数据技术的发展，基于AI的智能预警分析，结合核电构件材料数据库、专属检测技术数据库及数字孪生技术的搭建，有望高效提升检测结果的可追溯性和可靠性，为核电构件材料的安全服役评价提供更可靠的技术支撑。
