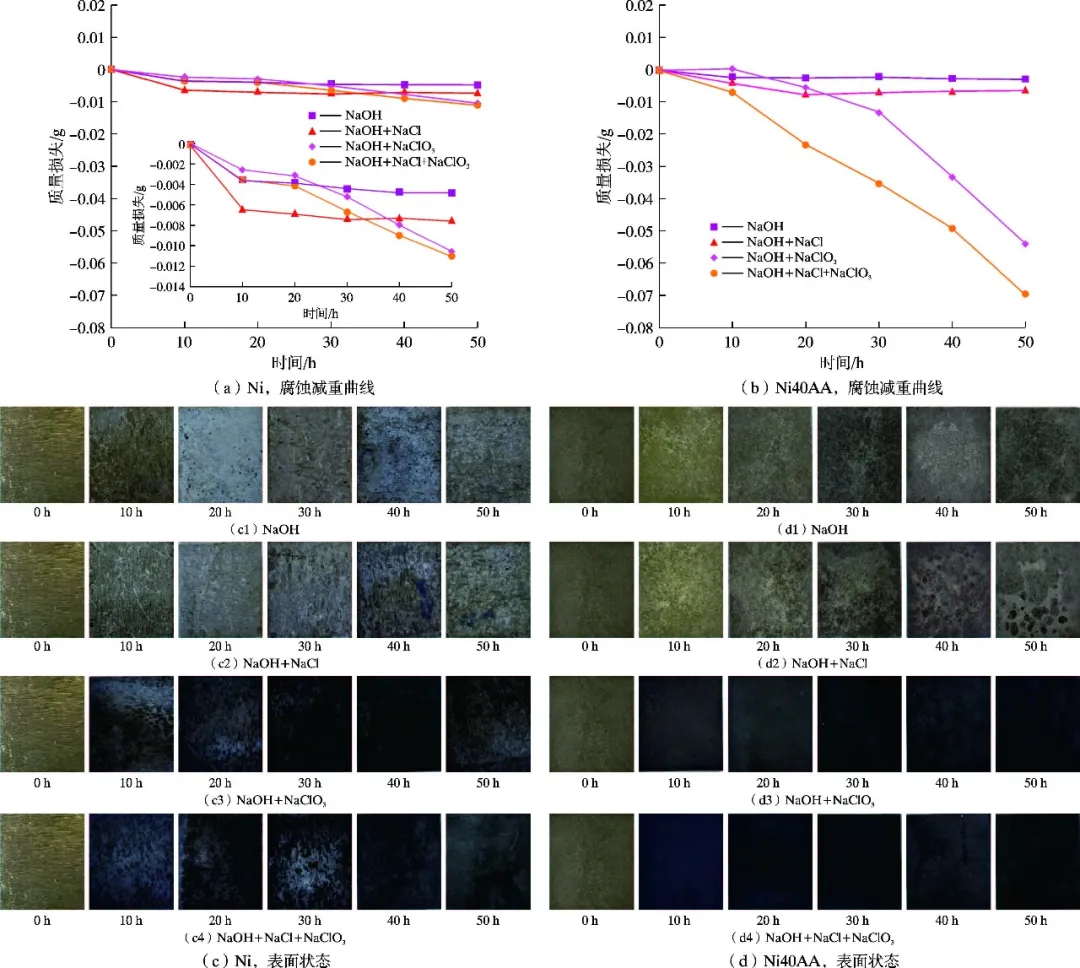

在4种腐蚀环境中，Ni与Ni40AA的腐蚀失重均按以下顺序递增：NaOH<NaOH+NaCl<NaOH+NaClO3<NaOH+NaCl+NaClO3。在同一介质中，由于Ni40AA中的Cr/Fe等其他元素也会与腐蚀介质发生反应，使得Ni40AA的腐蚀较Ni更为严重。4种条件下，Ni的腐蚀减重量在0.002 85～0.011 00 g, 比Ni40AA的减重量低13.9%～84.1%；

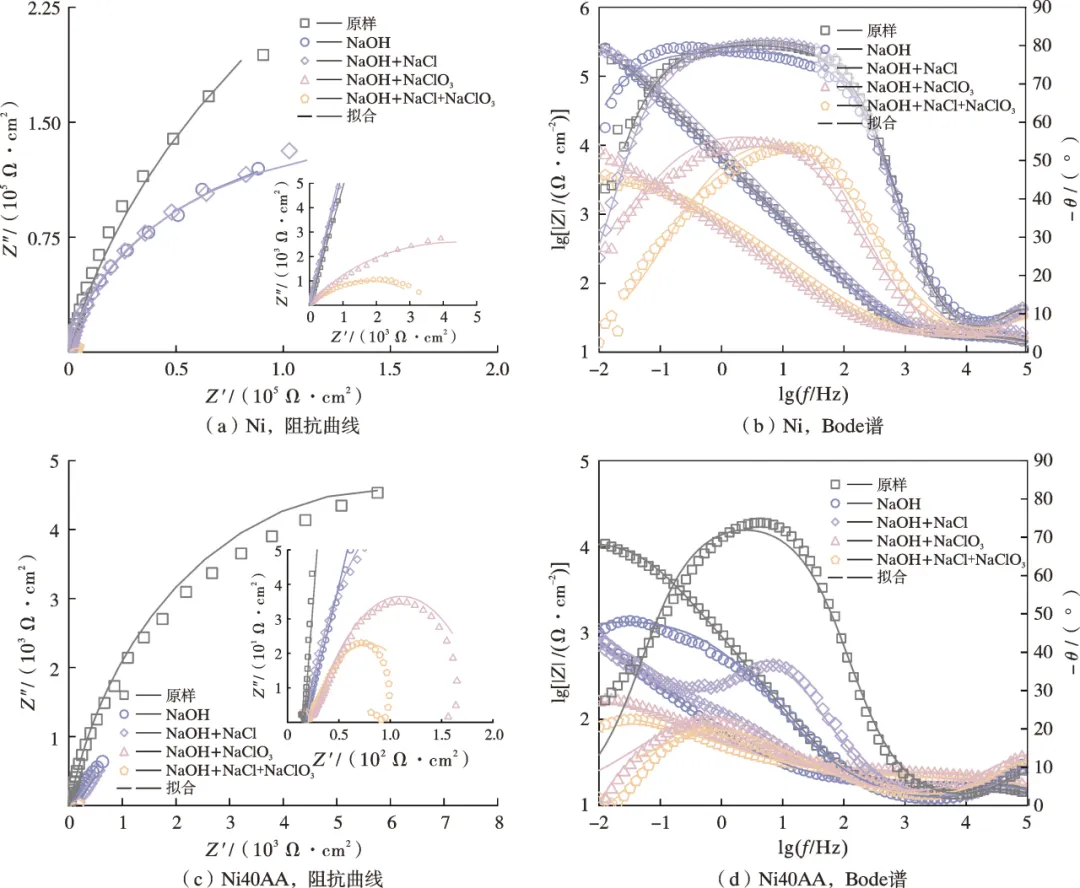

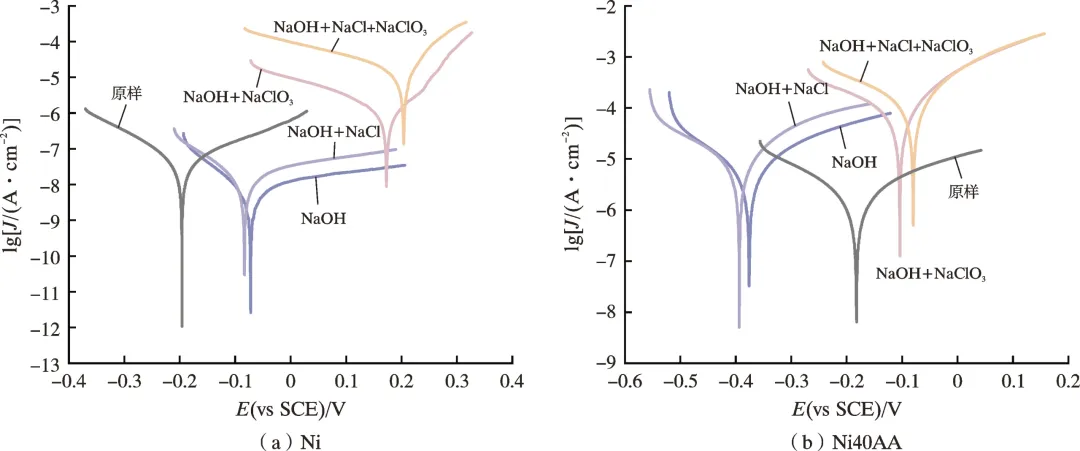

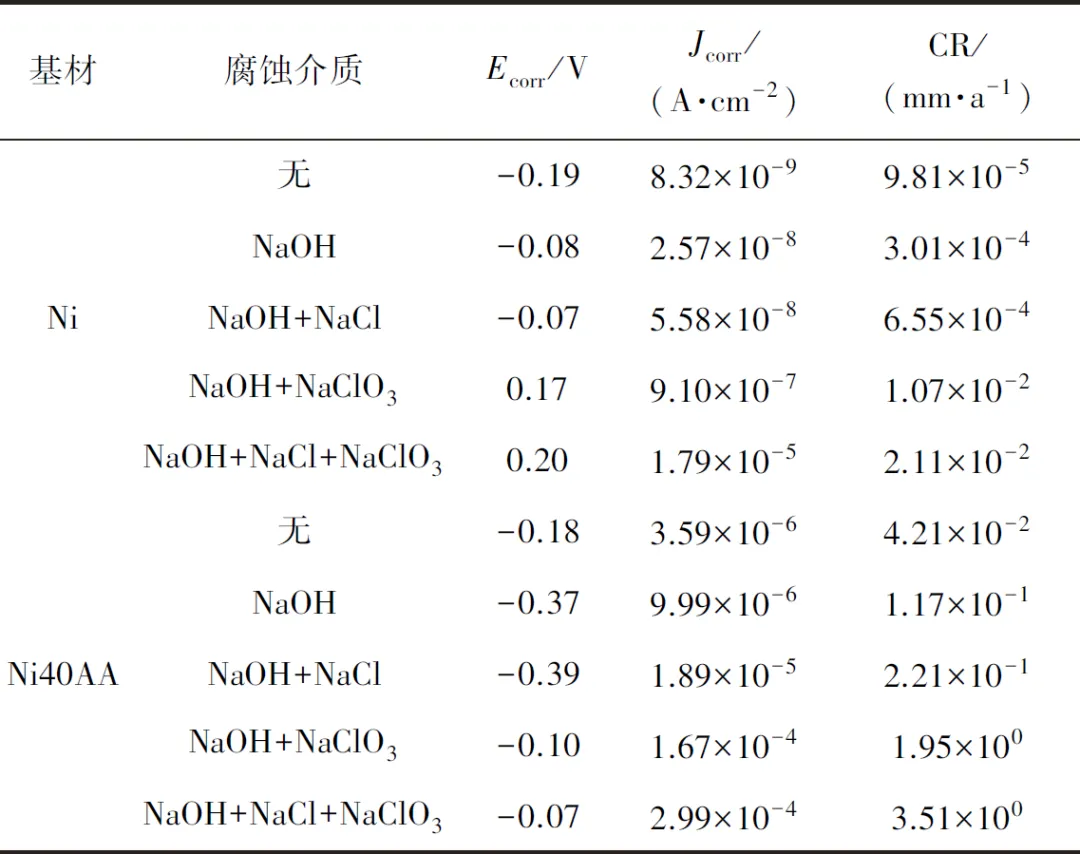

电化学测试结果表明，添加NaCl对镍材腐蚀电流密度影响有限，NaOH与NaOH+NaCl介质中的腐蚀电流密度处于同一数量级；而NaClO3的引入显著加速电化学腐蚀进程，导致材料表面生成疏松且非保护性的腐蚀产物膜，Ni的低频阻抗模值|Z|下降超过78.8%，严重削弱材料的耐腐蚀性能；

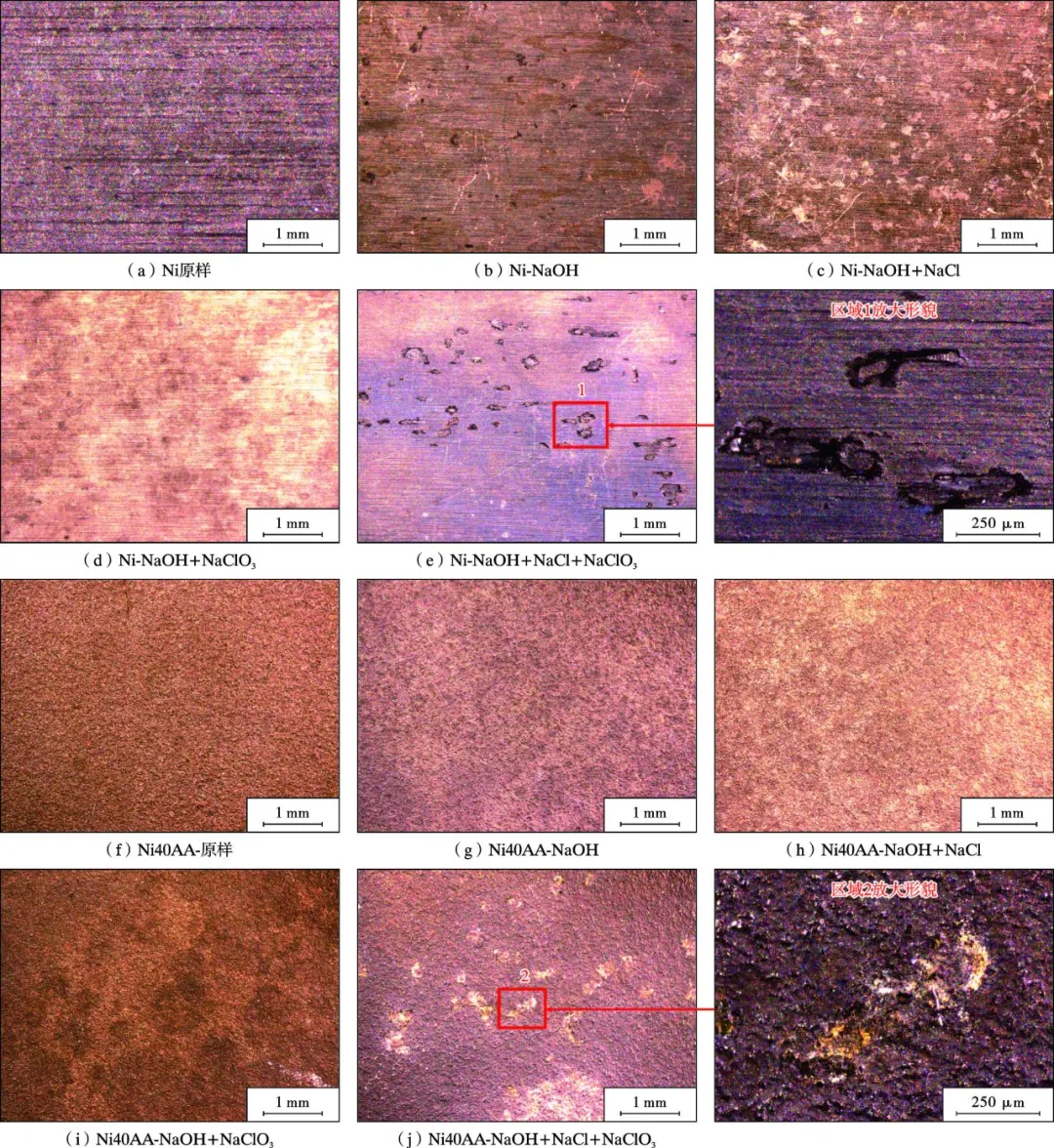

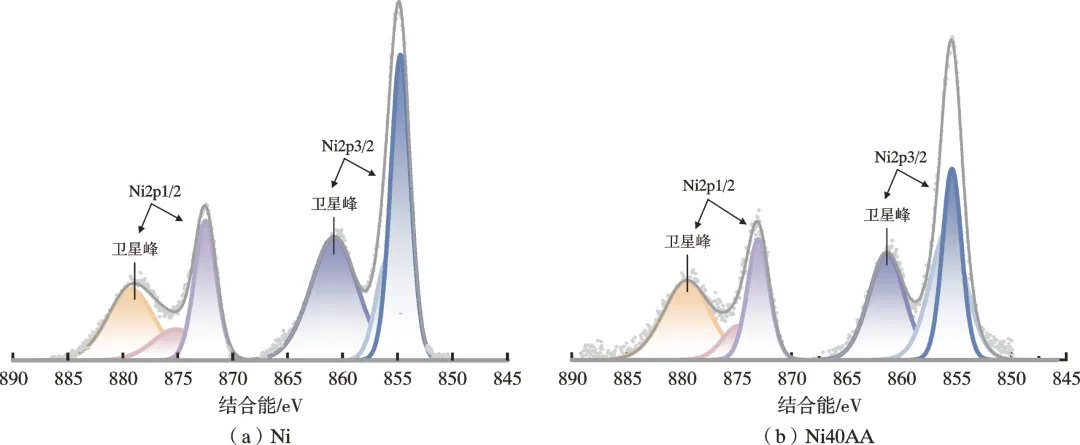

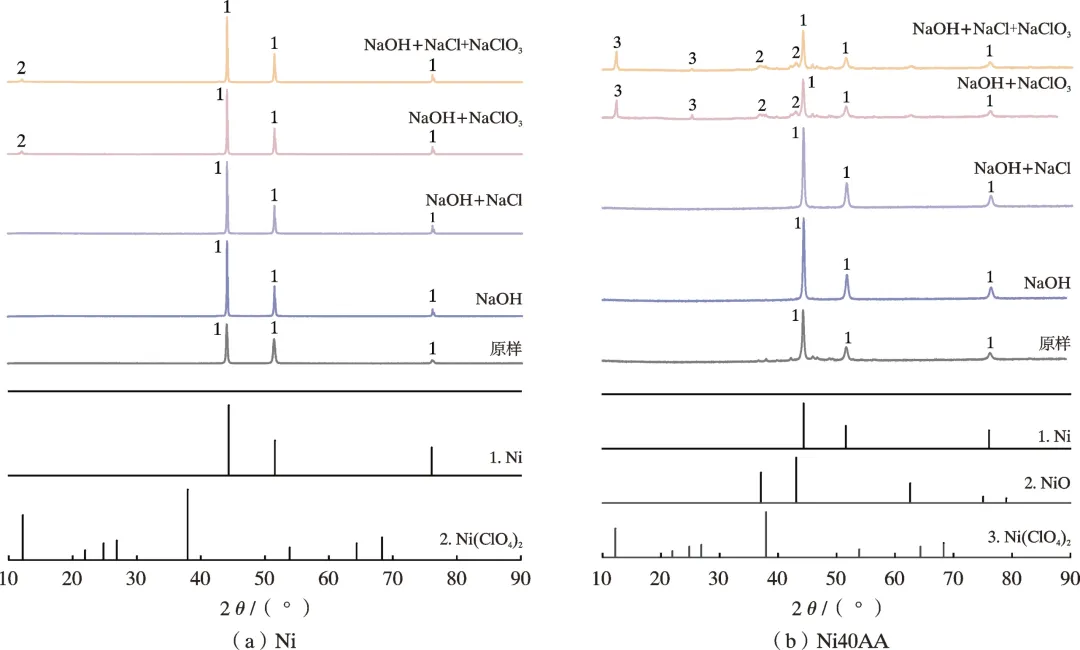

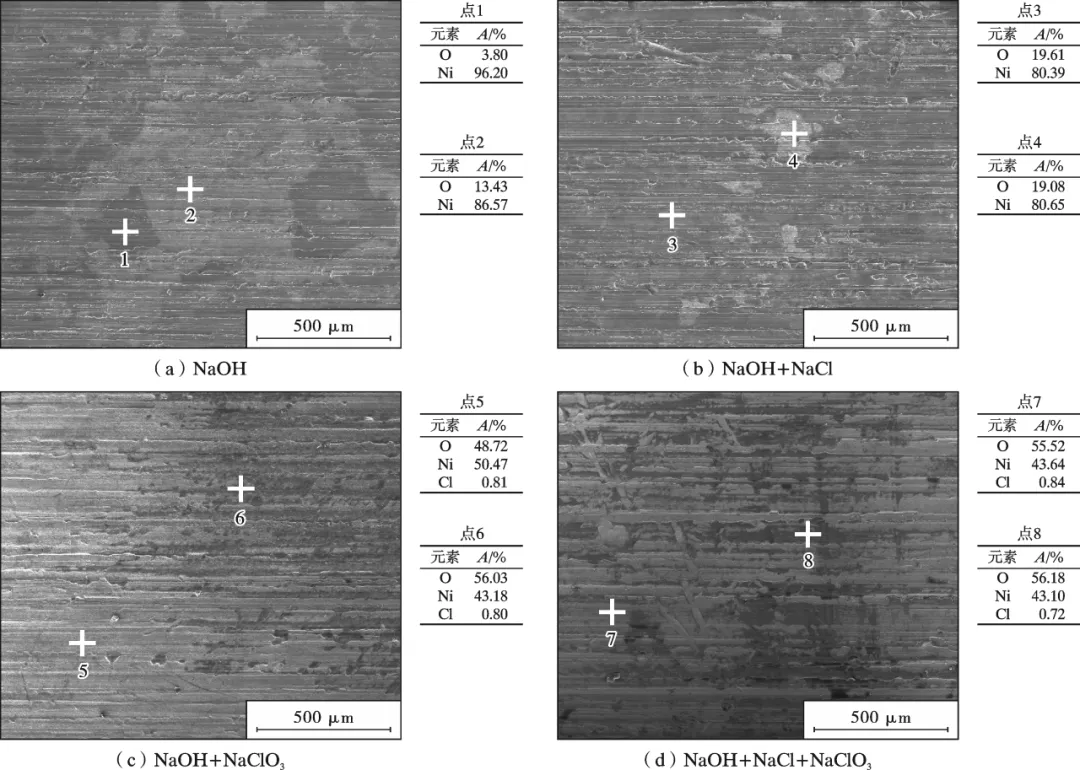

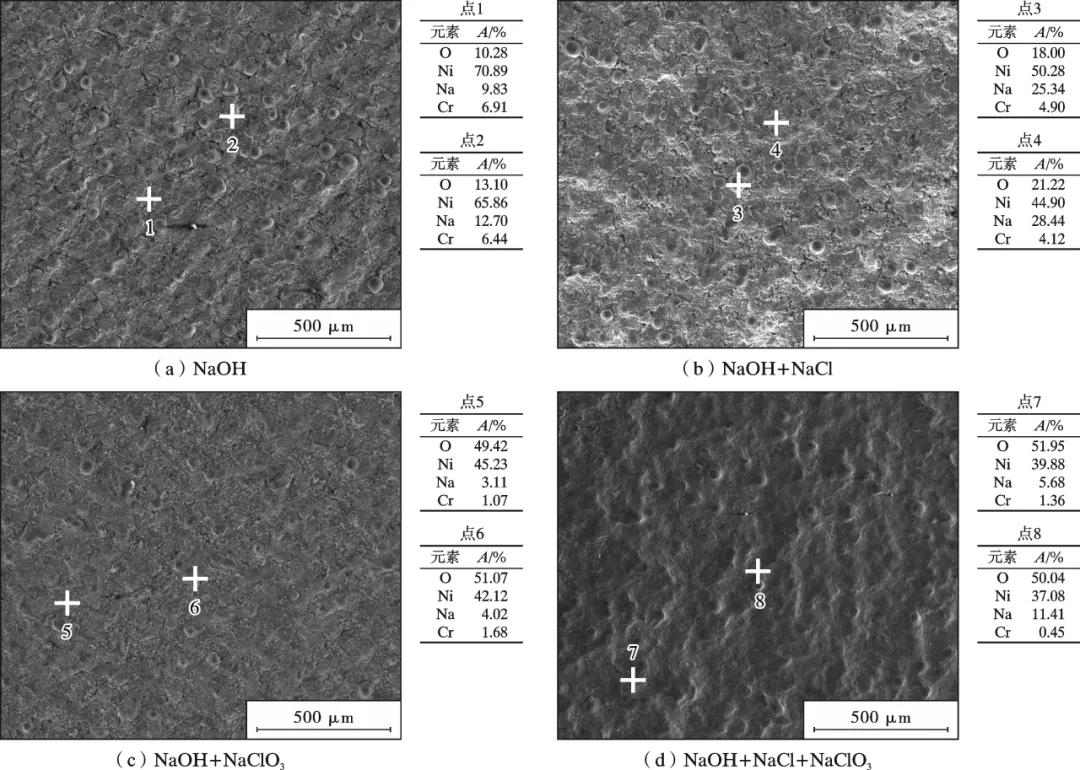

不同腐蚀介质的作用机制存在明显差异。熔融NaOH与Ni反应生成NiO，杂质NaCl中的Cl-吸附诱发点蚀，局部加剧腐蚀。NaClO3会通过分解反应产生活性氧，促进Ni的氧去极化过程，进一步生成Ni2O3；同时，NaClO3的歧化反应产物NaClO4可与NiO反应生成Ni(ClO4)2。当NaCl与NaClO3共存时，材料发生严重腐蚀，表面出现宏观可见的点蚀坑。

论文图片

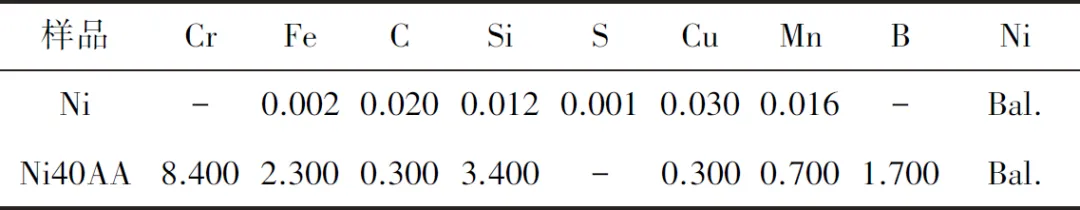

表格数据
