激光粉末床熔融（LPBF）增材制造的316L奥氏体不锈钢，凭借其在制造周期、成本与复杂构件成形上的优势，已成为核工业结构材料的重要候选材料之一。问题在于，增材件的显微组织（如熔池、柱状晶、位错胞、纳米氧化物，以及胞壁处Mo、Cr、Si的偏析等）不同于锻件或铸件，其在反应堆高温水环境下的应力腐蚀开裂（SCC）行为仍缺少足够清晰的证据。

本文介绍一篇发表于Corrosion Science的研究。作者聚焦于在增材316L中单一元素Si如何影响高温水中的SCC这一问题，以Si为主要成分变量，设计了低、中、高Si含量的LPBF 成形316L不锈钢，并比较应力消除（SR）与再结晶（RE）两种状态，在320 ℃、15.5 MPa 高温水中测试裂纹扩展行为。通过对成分与后处理的变量分离设计，给出了系统的实验评定。

▍论文信息

▍研究背景

增材316L的抗SCC表现取决于其特征组织与晶界状态。已有工作表明，柱状晶界常成为裂纹的择优扩展路径，沿成形方向（BD）的裂纹扩展速率往往高于横向。通过退火或HIP实现再结晶，可将柱状组织转变为等轴晶，并被认为能降低裂纹扩展速率、改善抗SCC性能。另一方面，氧化物夹杂（尤其是位于晶界的Si、Mn氧化物）在高温水中易溶解，可诱发局部氧化与裂纹分叉，其危害在辐照条件下更为突出。

然而，成分（Si）与后处理（热处理）两个因素往往相互影响。以往研究或仅讨论热处理的作用，或仅关注氧化物夹杂，缺乏在控制其他晶界变量的前提下对Si单独效应的定量考察。本文即围绕这一科学问题展开。

▍研究思路

作者制备了三种Si含量的增材316L，分别为低Si 0.40、中Si 0.87、高Si 1.17 wt%，其中高Si 略高于ASTM规定上限，用以加强Si效应的分辨性。每种成分均施以两种后处理，即去应力退火（SR，650℃/1 h）与再结晶退火（RE，1200℃/2 h），后者得到接近锻件的等轴晶组织。

SCC性能在模拟压水堆（PWR）一回路的320℃、15.5 MPa高温水中评定，采用紧凑拉伸（CT）试样，分别在含2 ppm 溶解氧或35 cc/kg溶解氢的水中暴露，并以直流电位降（DCPD）法在恒定应力强度因子K下原位测量裂纹扩展速率（CGR），分辨率优于 10⁻⁹mm/s。三种Si含量、两种后处理与两种水化学的组合设计，使Si与后处理的作用得以清晰界定。

▍主要结果

组织层面，去应力态已呈现较弱的柱状晶特征与织构（与本体成分设计相关）；氧化物细小（约50 nm）且较均匀地弥散于晶内，随Si含量升高，其尺寸略增而数量略减。再结晶后的变化更集中在氧化物上，Si、Mn复合氧化物显著粗化，由约50 nm长大至数百纳米（低、中、高 Si 分别约353、519、623 nm），并由晶内弥散转为沿晶界富集，晶界氧化物密度随Si升高而增大（分别约为 0.077、0.086、0.14 μm⁻¹）。该演化可归因于Ostwald熟化，以及再结晶时晶界迁移对第二相颗粒的清扫作用。

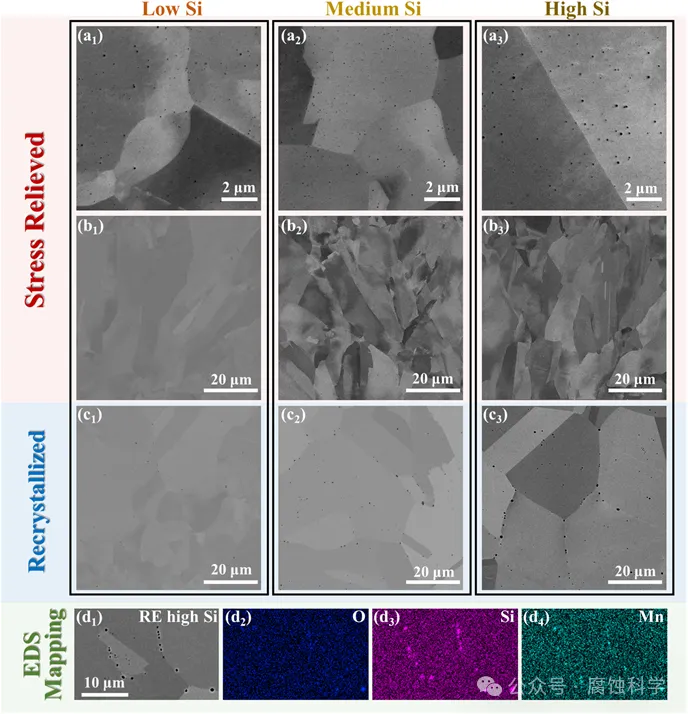

图1　不同Si含量在SR与RE态下的氧化物分布（BSE 与 EDS）。SR态氧化物细小、晶内弥散；RE态显著粗化并富集于晶界，为Si、Mn氧化物。

晶界偏聚结果显示，Mo在所有条件下均可测得晶界富集，且高Si样品中更明显。Cr在去应力态变化较小，仅于再结晶后在晶界明显富集。Si的趋势相反，在去应力高Si样品中富集，再结晶后转为无明显富集。因此本论文认为Mo与Cr的富集更接近退火与水淬所致的非平衡偏析，而Si虽自身偏析不强，却可能通过与空位的相互作用间接调制Cr、Mo的偏析。

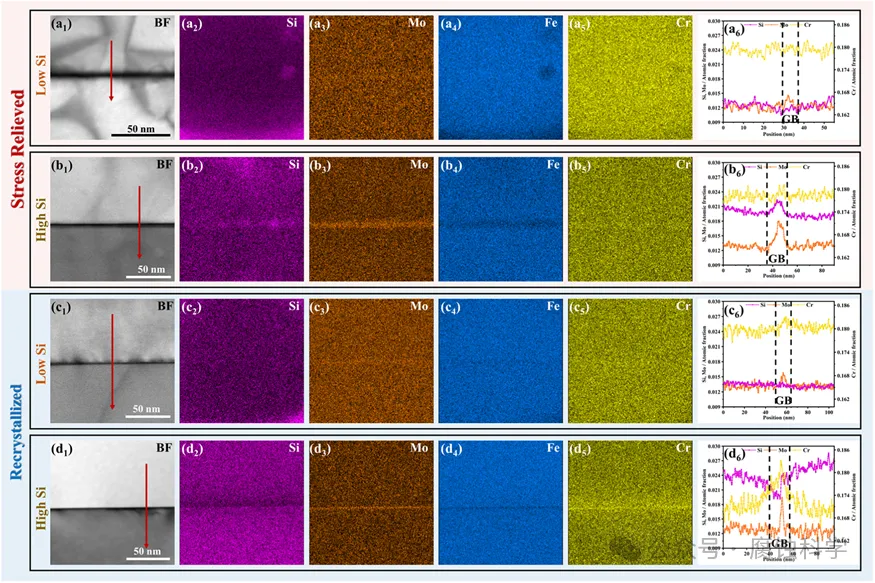

图2　低Si与高Si样品在SR、RE态晶界的STEM-BF与EDS线扫描。Mo各条件下均富集、随Si增强；再结晶后 Cr 富集显现；Si 在 SR 高 Si 富集、RE 后转为贫化。

裂纹扩展速率给出了直接的判据（图3）。去应力态各样品在含氧水中的CGR相近，介于2.8×10⁻⁷ 与 3.4×10⁻⁷ mm/s 之间；在含氢水中则均低于10⁻⁹mm/s，逼近系统分辨极限，此时Si的影响难以定量分辨。再结晶后，两种水化学下的CGR一致升高，且Si依赖性显著增强。含氧水中，CGR由RE低Si的3.2×10⁻⁷ 升至RE高Si的5.0×10⁻⁷ mm/s；含氢水中，由1.4×10⁻⁹升至8.4×10⁻⁹mm/s，约为前者的6倍。含氧水的CGR总体较含氢水高出1至2个数量级。这表明在本成分体系中，再结晶反而加速开裂并放大了Si的负面作用。

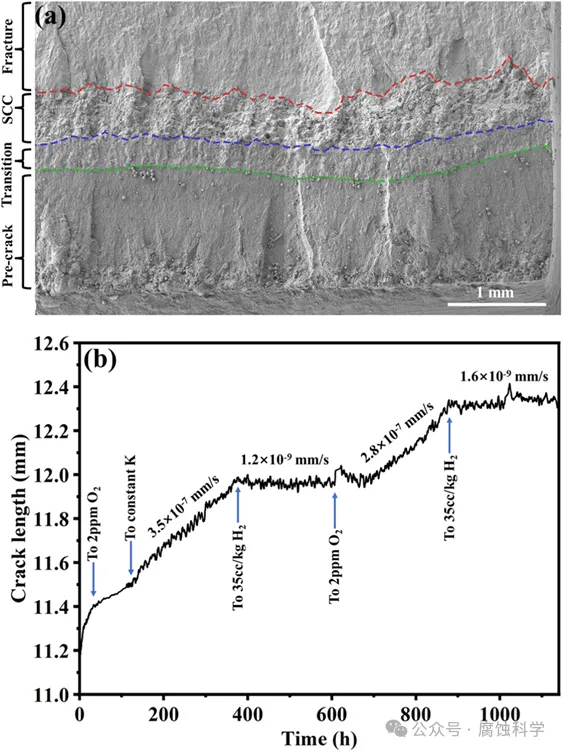

图3(a) RE低Si试样的断口（预裂 / 过渡 / SCC / 终断区）；(b) 恒定K下含氧、含氢水中裂纹长度随时间的变化，据此得到CGR。

裂纹路径与晶界氧化结果佐证了上述结果。各条件下裂纹均沿氧化晶界扩展，以沿晶为主。去应力态裂纹较平直，与BD成18°至30°，仅在特定取向或较高K下出现穿晶段；再结晶态裂纹在等轴晶间趋于曲折，并呈结节状形貌，晶界裂纹旁可见氧化物颗粒（图4）。截面EDS显示，去应力态晶界氧化物以Fe、Cr为主而无Si信号，再结晶态则伴有沿晶界分布的氧化物夹杂与密集结节（图5）。

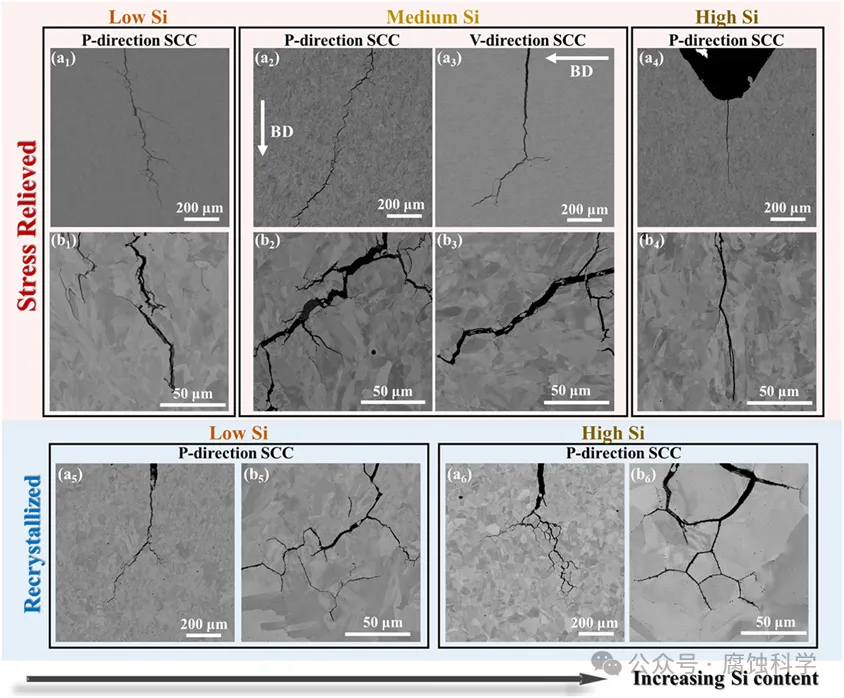

图4 SCC 裂纹的截面BSE形貌。SR态（低/中/高Si，P、V向）裂纹较平直、偶见穿晶；RE态（低/高 Si）沿等轴晶界曲折扩展，呈结节状。

2000 h高温水暴露后的氧化层呈分层结构，外层为富Fe颗粒氧化物，内层为连续富Cr氧化物，氧化物与基体界面处富Ni，并沿晶界向内推进。这证明再结晶使粗化的富Si氧化物迁移并富集于晶界，其在高温水中溶解后留下尺度可达数百微米的空腔，形成应力集中与择优氧化位点，使晶界成为连续、活性的沿晶氧化通道，氧化、开裂与再钝化过程在此反复进行，进而抬升CGR。高Si样品虽因Mo晶界富集而具更强的再钝化倾向，但不足以抵消晶界氧化物粗化与富集所致的劣化。

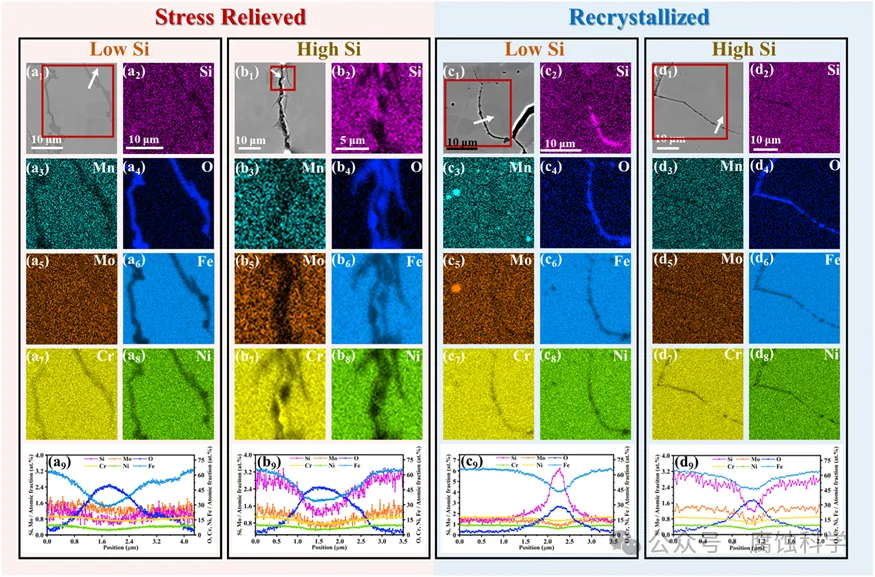

图5　高温水暴露后 SCC 截面的晶界氧化形貌与EDS。SR态晶界氧化物以Fe、Cr为主；RE态裂纹被结节状氧化物点缀、晶界可见氧化物夹杂。

▍文章亮点

成分变量控制清晰。通过三种Si含量与两种后处理的组合设计，在控制其他晶界变量的前提下，将Si的影响从复杂组织因素中剥离，为增材316L的成分设计提供了定量依据。

揭示了再结晶热处理的双重效应。当柱状晶各向异性已因成分设计而弱化时，再结晶的主导效应不再是消除各向异性，而是促使氧化物粗化并向晶界富集，从而加速裂纹扩展并放大Si的有害作用。

对Si的作用机制进行了细化。研究表明，Si对SCC的影响不应简单归因于裂纹路径中的Si富集氧化物。Si更可能通过影响粉末氧化、LPBF成形中的氧化物群、再结晶过程中的夹杂粗化与晶界迁移，以及Mo、Cr等元素的晶界偏聚，间接改变晶界氧化和裂纹扩展。

▍小结

这项工作将增材316L不锈钢的SCC进行了机理层面的解析。通过对Si含量与后处理的变量分离，作者证实了高温水中的沿晶开裂主要受晶界氧化物与晶界偏析的共同演化控制。对于核用增材制造不锈钢，提示了后处理优化不能脱离成分和氧化夹杂状态。若再结晶同时促使Si/Mn富集氧化物向晶界聚集，并改变Mo、Cr、Si的晶界分布，材料在高温水中的SCC抗力可能下降。后续合金设计和热处理优化应同时关注成形缺陷、氧化夹杂演化、晶界化学状态和真实高温水裂纹扩展行为。

▍原文链接

https://doi.org/10.1016/j.corsci.2026.113982
