西南石油大学 | Corros. Sci. | 双时效后的AerMet 100钢, 为什么屈服强度更高但氢扩散更慢

2026-06-08 15:18:32 作者：金属材料说来源：金属材料说分享至：

本文围绕二次硬化超高强钢AerMet 100在含氢腐蚀环境中的一个关键难题展开, 即如何在尽量不牺牲屈服强度的前提下, 同时提高断裂韧性和氢环境辅助开裂(HEAC)抗力。传统AerMet 100钢依靠高位错板条马氏体和弥散纳米M2C碳化物获得优异强度, 但高强马氏体基体也使其在3.5% NaCl等产氢环境中对HEAC非常敏感, K_TH甚至可降到仅相当于断裂韧性的很小一部分。已有研究表明, 延长单时效虽然有助于形成更多逆转变奥氏体并改善抗氢开裂能力, 但往往伴随屈服强度下降。针对这一矛盾, 本文提出双时效处理思路, 通过在总时效时间相同条件下引入二次加热-冷却过程, 调控逆转变奥氏体形成、Ni在板条边界的富集行为以及M_2C碳化物析出特征。作者系统比较了3 + 2 h与5 h、8 + 2 h与10 h两组双时效/单时效样品的显微组织、力学性能、氢扩散行为以及HEAC裂纹扩展规律。结果表明, 双时效可显著提高逆转变奥氏体体积分数, 例如8 + 2 h样品中逆转变奥氏体达到8.30%, 明显高于10 h单时效样品的3.72%; 同时双时效还提高了M_2C碳化物密度并降低氢扩散速率, 使更强氢陷阱比例上升。性能上, 双时效样品的断裂韧性提高约10%–25%, K_TH提高20%–60%, 而稳态裂纹扩展速率da/dt_II降低25%–70%。文章进一步通过EBSD、TEM、EDX线扫、氢渗透和TDS结果说明, 双时效改善HEAC抗力的根本原因在于M_2C碳化物和逆转变奥氏体共同抑制氢向裂纹尖端的扩散与再分配, 同时Ni富集还提高了逆转变奥氏体稳定性, 降低了裂纹尖端奥氏体向马氏体转变所带来的局部脆化倾向。整体来看, 本文不是简单比较“时效时间长短”, 而是建立了“双时效-组织演化-氢陷阱行为-裂纹扩展抗力”之间的完整关联。

文章封面

部分内容解读

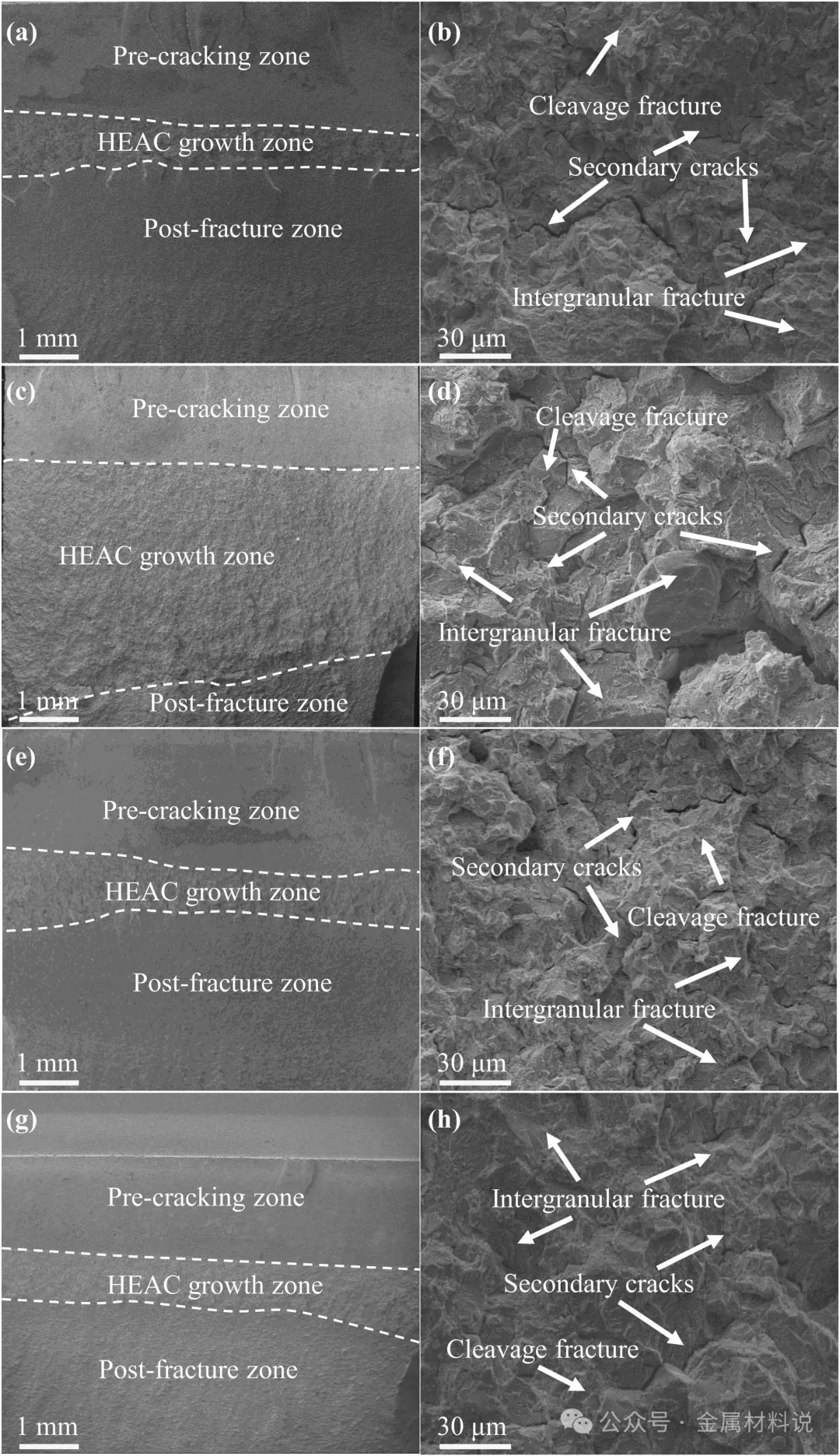

图8主要展示单时效和双时效AerMet 100钢在HEAC裂纹扩展试验后的断口形貌。所有样品的宏观断口都可分为预制裂纹区、HEAC扩展区和后断裂区, 但双时效样品的HEAC扩展区长度明显缩短, 特别是3 + 2 h相对于5 h、8 + 2 h相对于10 h的对比更为明显。高倍断口显示, 各样品HEAC扩展区均呈现解理断裂、晶间断裂和少量二次裂纹并存的混合特征。也就是说, 双时效并没有改变HEAC的基本断裂类型, 但显著减弱了裂纹在腐蚀环境中的持续扩展能力。该图的核心作用是从断口尺度直观证明双时效处理确实提升了抗HEAC性能。

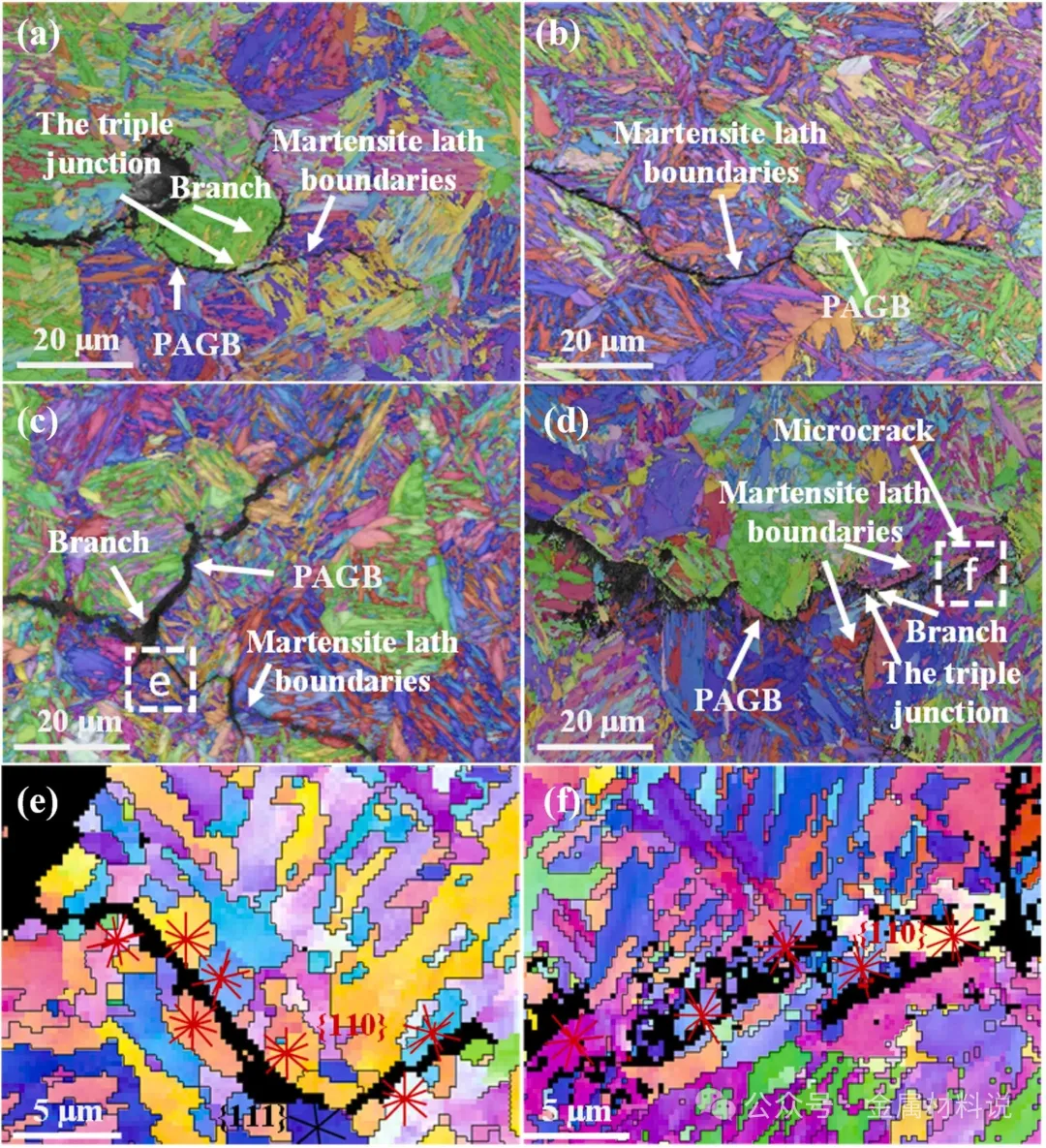

图9主要展示CT试样侧表面裂纹路径的EBSD反极图分析结果。结果表明, 无论单时效还是双时效, 裂纹都主要沿原奥氏体晶界(PAGB)扩展, 当裂纹遇到原奥氏体晶界三重点时, 容易发生分叉。分叉后的裂纹可以进一步沿马氏体板条边界传播, 而在5 h样品中, 裂纹还可沿原奥氏体晶粒内部及板条边界共同扩展。作者进一步通过轨迹分析指出, 穿晶裂纹主要沿马氏体块体的{110}晶面扩展。该图说明, 双时效提高抗HEAC能力并不是通过改变裂纹扩展机制本身, 而是在相同裂纹模式下减缓了裂纹推进速率。

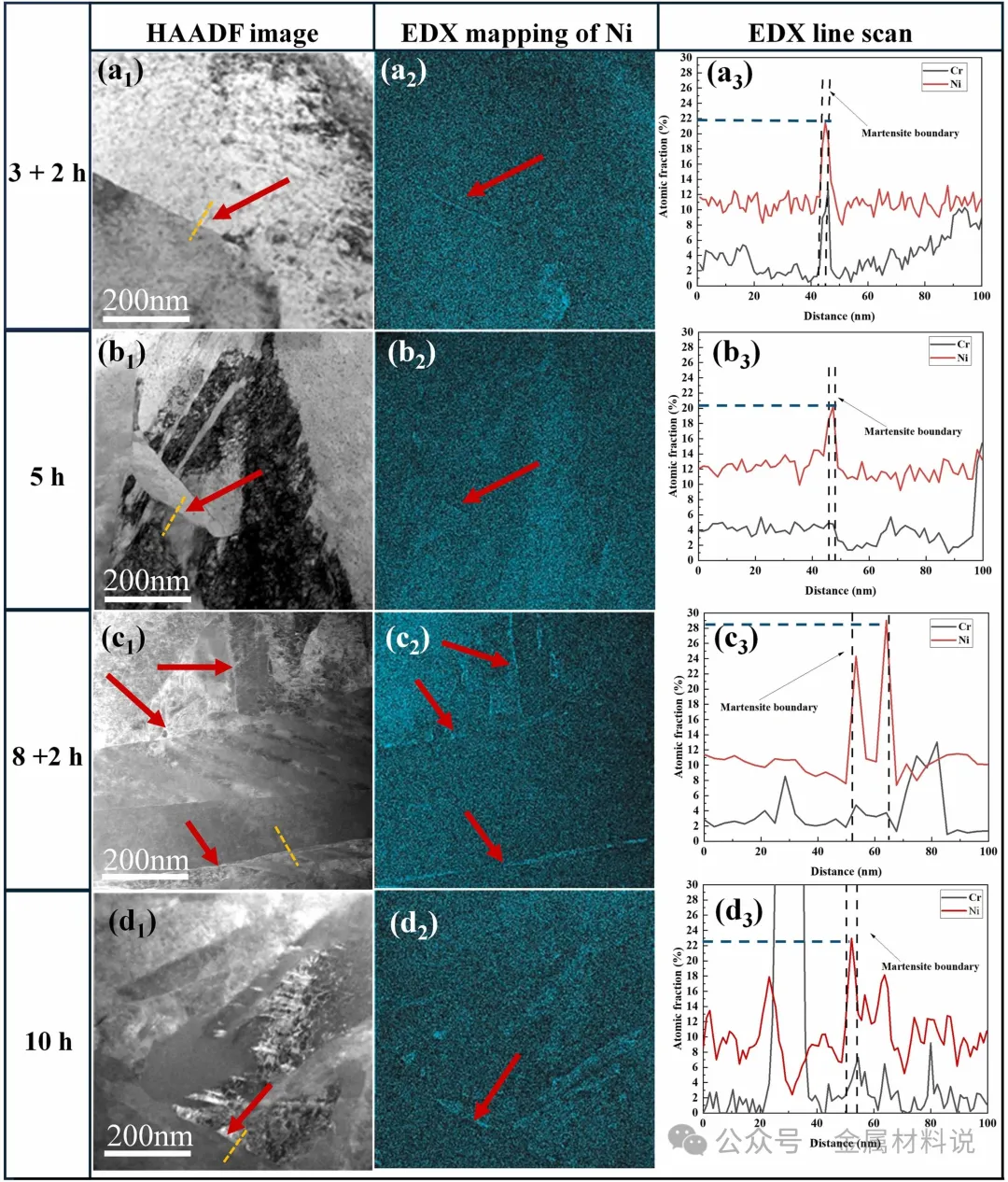

图11主要通过HAADF图、Ni元素面分布和EDX线扫揭示单时效与双时效后板条边界的元素偏聚行为。四组样品在马氏体板条边界附近都可以观察到明显的Ni富集, 说明逆转变奥氏体的形成与Ni重新分配密切相关。定量线扫结果显示, 双时效3 + 2 h和8 + 2 h样品板条边界处的最高Ni浓度分别约为22 at.%和28 at.%, 均高于单时效5 h和10 h样品的约20 at.%和24 at.%。这表明双时效中的再次加热与冷却过程有利于在板条边界形成更高程度的Ni富集。该图的关键意义在于, 它直接解释了为什么双时效样品能够形成更多且更稳定的反转奥氏体。

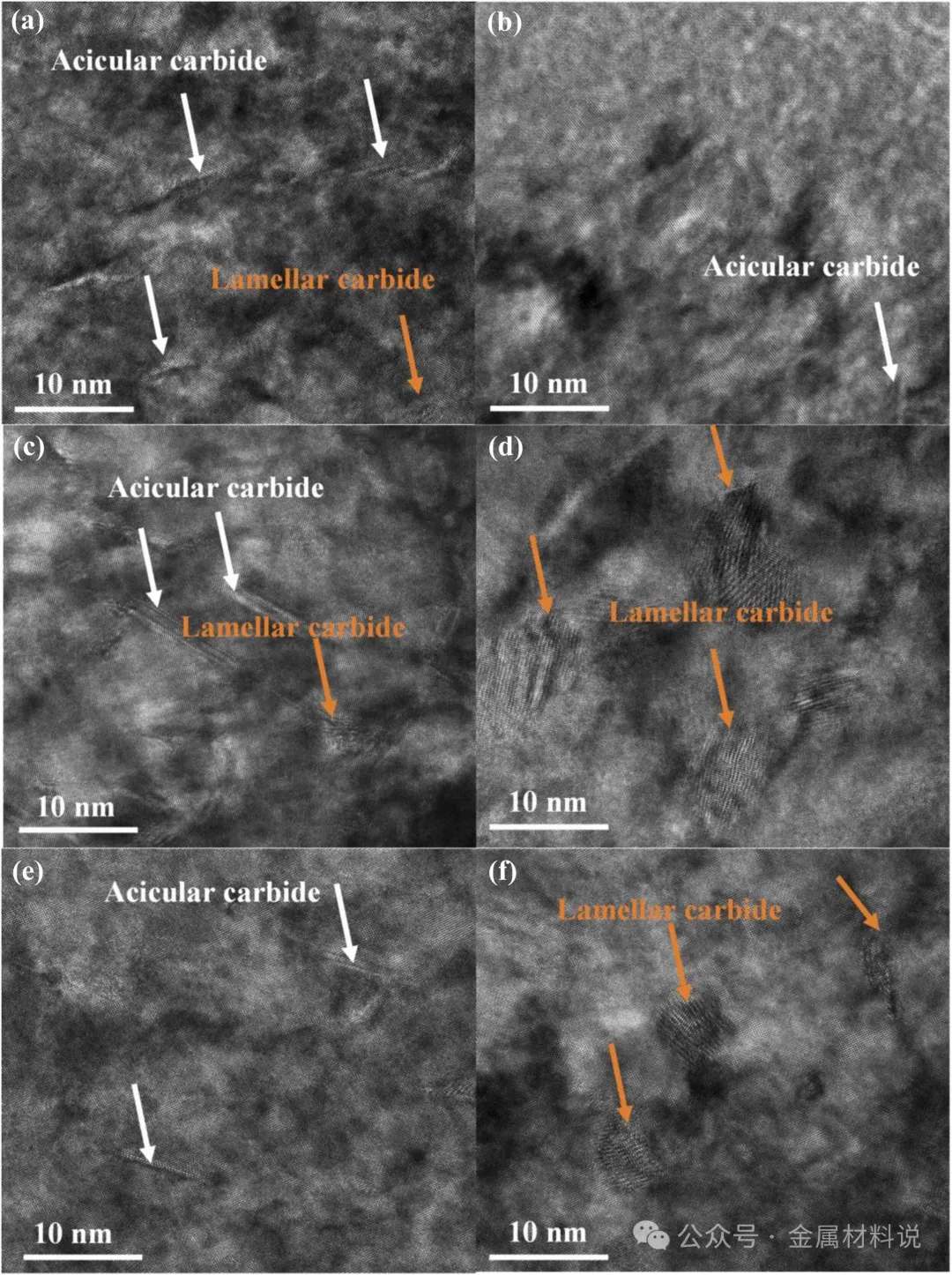

图13主要展示不同时效制度下M_2C碳化物的高分辨TEM形貌。图中可见, 各样品中均存在针状碳化物, 但层片状碳化物在较长时效条件下更明显, 尤其在8 + 2 h和10 h样品中表现更突出。作者结合前人研究指出, 当时效时间较短时, 碳化物主要以针状形貌析出; 随着时效延长, 原先针状碳化物会逐渐向层片状演化。与单时效相比, 双时效有利于碳化物的进一步析出和长大, 这与图14中统计得到的更高碳化物密度和更大尺寸是一致的。该图说明双时效对析出相的调控不仅体现在数量上, 也体现在形貌演化和潜在陷氢能力上。

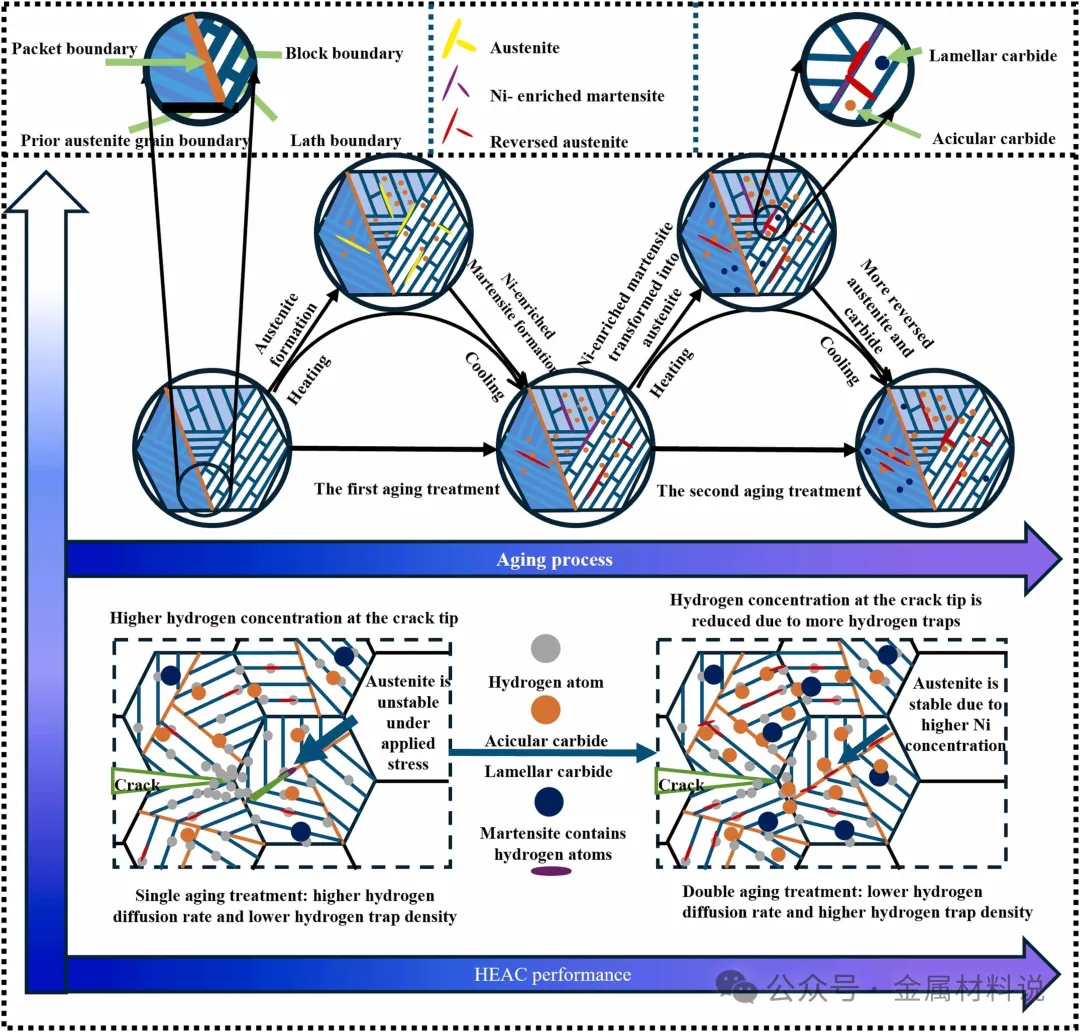

图15是全文最重要的机制总结图之一。该图用示意方式对比了单时效和双时效后AerMet 100钢的板条结构、反转奥氏体、Ni富集马氏体以及针状/层片状M_2C碳化物的演化关系。示意图进一步指出, 单时效样品中由于氢扩散速率较高、强氢陷阱数量较少, 更多氢原子会再分配到裂纹尖端, 从而提高HEAC敏感性。相比之下, 双时效样品由于具有更多逆转变奥氏体、更高密度碳化物以及更高Ni富集程度, 能同时降低氢扩散和裂纹尖端氢富集, 并提高奥氏体稳定性。也就是说, 图15把“组织优化-氢再分配抑制-HEAC抗力提升”这条逻辑链完整地串联起来了。

文章总结 / Conclusion

本文的主要结论是, 双时效处理可以在基本保持AerMet 100钢高屈服强度的基础上, 同时提高断裂韧性与氢环境辅助开裂抗力。与总时效时间相同的单时效相比, 双时效样品中逆转变奥氏体体积分数更高, 例如8 + 2 h样品达到8.30%, 明显高于10 h单时效样品的3.72%; 同时双时效样品中M_2C碳化物密度更高、尺寸更大, 形成了更多强氢陷阱, 从而使氢扩散速率下降、强陷阱比例上升。力学性能方面, 双时效3 + 2 h和8 + 2 h样品的屈服强度分别达到1737 ± 3 MPa和1673 ± 5 MPa, 均高于对应单时效样品; 断裂韧性分别达到149.6 MPa·m^1/2和145.6 MPa·m^1/2, 也明显高于5 h和10 h单时效样品。HEAC性能方面, 双时效使K_TH提高20%–60%, 同时将da/dt_II降低25%–70%。从机理上看, 这一改进来源于三方面协同作用: 其一, 逆转变奥氏体和M_2C碳化物共同抑制氢向裂纹尖端扩散与再分配; 其二, 双时效导致板条边界Ni富集程度提高, 增强了逆转变奥氏体稳定性; 其三, 更稳定的奥氏体减轻了裂纹尖端奥氏体向马氏体转变带来的局部脆化倾向。因此, 双时效是一种能够实现AerMet 100钢强度、韧性与抗氢开裂性能协同优化的有效热处理路径。

免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
