Mg-Gd-Y-Zn-Zr合金在NaCl和Na2SO4 溶液中腐蚀行为研究
2026-05-26 16:18:53 作者:中国腐蚀与防护学报 来源:中国腐蚀与防护学报 分享至:



Mg-Gd-Y-Zn-Zr合金在NaCl和Na2SO4 溶液中腐蚀行为研究

蔡科涛1,2, 季磊3, 张震3, 冯强1,2, 邓伟林1,2, 兰贵红4, 何莎1,2, 赵占勇3, 白培康3

1 四川科特检测技术有限公司 广汉 618300

2 川庆钻探工程有限公司安全环保质量监督检测研究院 广汉 618300

3 中北大学材料科学与工程学院 太原 030051

4 西南石油大学化学化工学院 成都 610500


中国腐蚀与防护学报  2025, Vol. 45  Issue (5): 1289-1299

CSTR: 32134.14.1005.4537.2024.390

DOI: 10.11902/1005.4537.2024.390

1


摘  要


采用析氢测量、失重测试、阴极极化曲线、电化学阻抗谱和腐蚀形貌观察等方法研究Mg-Gd-Y-Zn-Zr合金在NaCl和Na2SO4溶液中的腐蚀行为。结果表明,Mg-Gd-Y-Zn-Zr合金在0.6 mol/L NaCl溶液中的腐蚀速率远高于0.6 mol/L Na2SO4溶液。在NaCl溶液中Mg-Gd-Y-Zn-Zr合金表面迅速形成针状氧化膜,随着浸泡进行氧化膜变厚,出现大量微裂纹;在Na2SO4溶液中Mg-Gd-Y-Zn-Zr合金浸泡初期氧化膜较薄,随着浸泡进行氧化膜呈絮状特征,腐蚀产物层观察到明显硫富集。腐蚀形貌结果显示,Mg-Gd-Y-Zn-Zr合金在NaCl溶液中α-Mg基体优先腐蚀,腐蚀较深,呈现局部腐蚀特征,而在Na2SO4溶液中第二相优先腐蚀,腐蚀较浅,腐蚀程度相对均匀。基于上述结果,从氧化膜形成和电偶腐蚀方面讨论了Cl-和SO对Mg-Gd-Y-Zn-Zr合金腐蚀行为的影响机制。

关键词:稀土镁合金,  腐蚀行为,  第二相,  氧化膜,  电偶腐蚀


1


文章图片

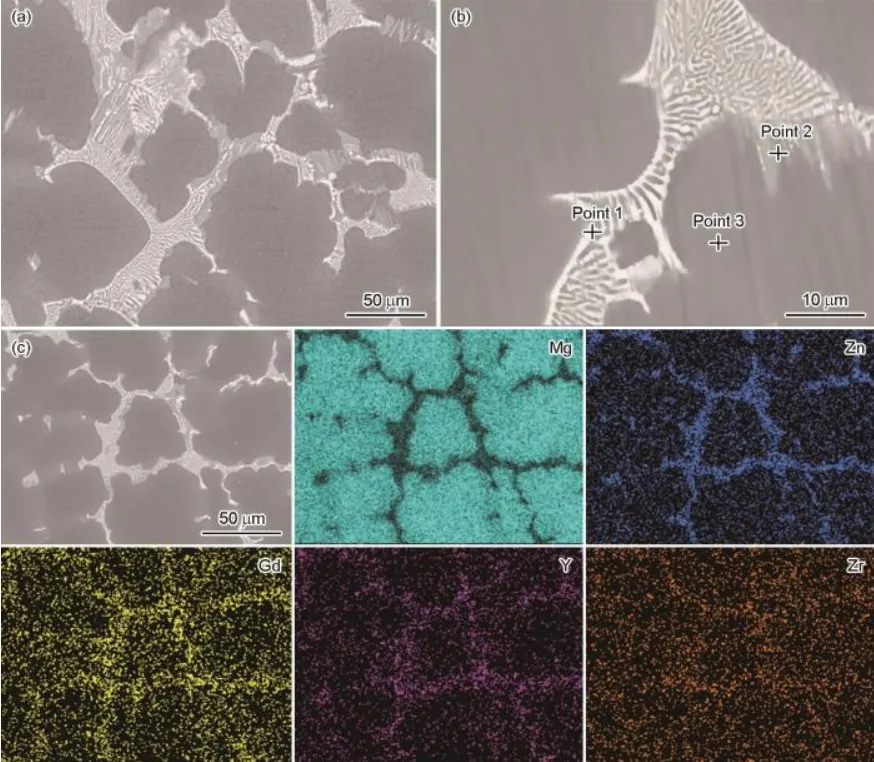

图1   Mg-10Gd-4Y-2Zn-0.5Zr合金表面SEM形貌及EDS元素面扫结果

Fig.1   SEM image (a) and magnified image (b) of the surface of cast Mg-10Gd-4Y-2Zn-0.5Zr alloy, and EDS elemental mapping results (c)

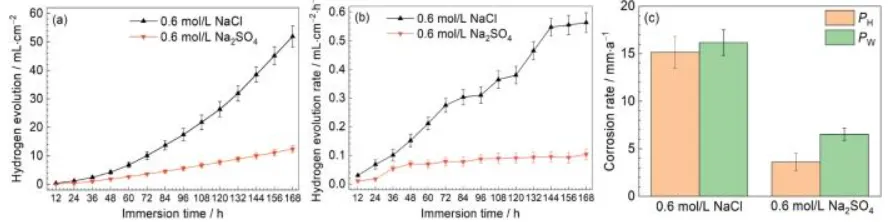

图2   Mg-10Gd-4Y-2Zn-0.5Zr合金分别在0.6 mol/L NaCl溶液和0.6 mol/L Na2SO4溶液中浸泡7 d时的析氢量、析氢速率和平均腐蚀速率

Fig.2   Hydrogen evolution amounts (a), hydrogen evolution rates (b) and average corrosion rates (c) of Mg-10Gd-4Y-2Zn-0.5Zr alloy during immersion in 0.6 mol/L NaCl solution and 0.6 mol/L Na2SO4 solution

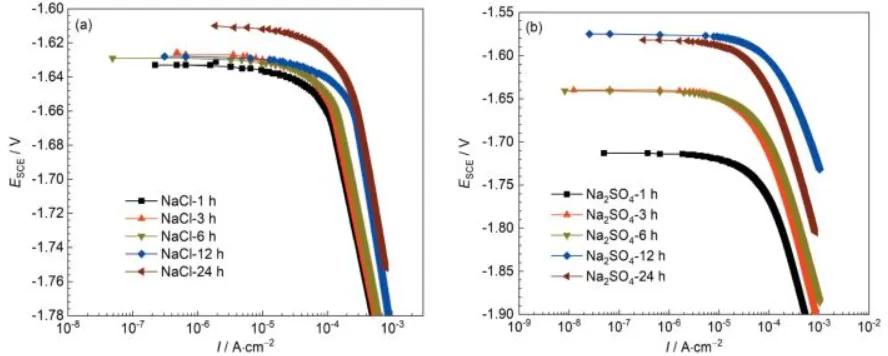

图3   Mg-10Gd-4Y-2Zn-0.5Zr合金分别在0.6 mol/L NaCl溶液和0.6 mol/L Na2SO4溶液中浸泡不同时间后的阴极极化曲线

Fig.3   Cathodic polarization curves of Mg-10Gd-4Y-2Zn-0.5Zr alloy after immersion for 1-24 h in 0.6 mol/L NaCl solution (a) and 0.6 mol/L Na2SO4 solution (b)

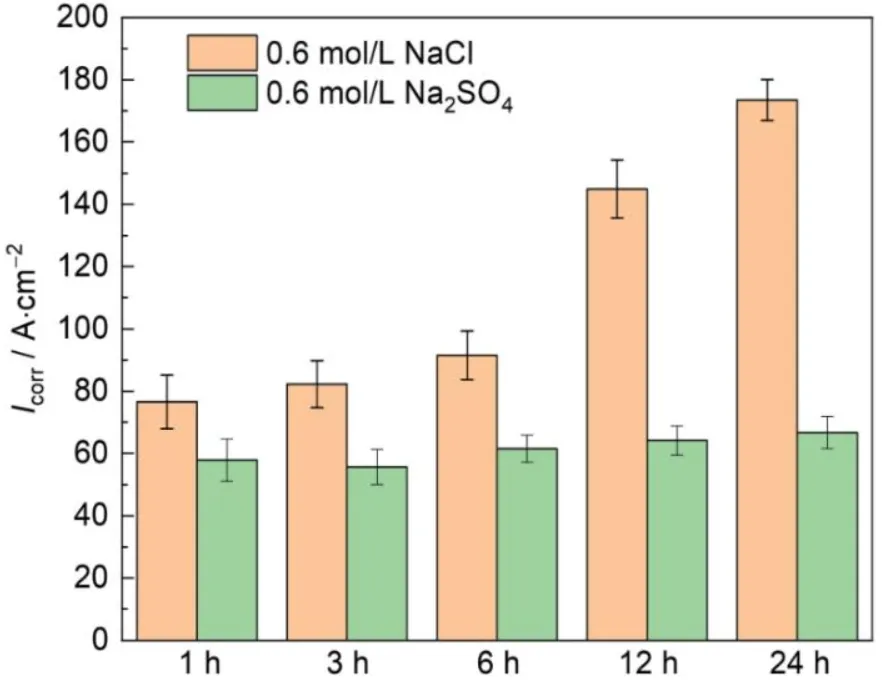

图4   Mg-10Gd-4Y-2Zn-0.5Zr合金在0.6 mol/L NaCl溶液和0.6 mol/L Na2SO4溶液中Icorr值随浸泡时间演变的柱状图

Fig.4   Histograms of Icorr of Mg-10Gd-4Y-2Zn-0.5Zr alloy during immersion for different time in 0.6 mol/L NaCl solution and 0.6 mol/L Na2SO4 solution

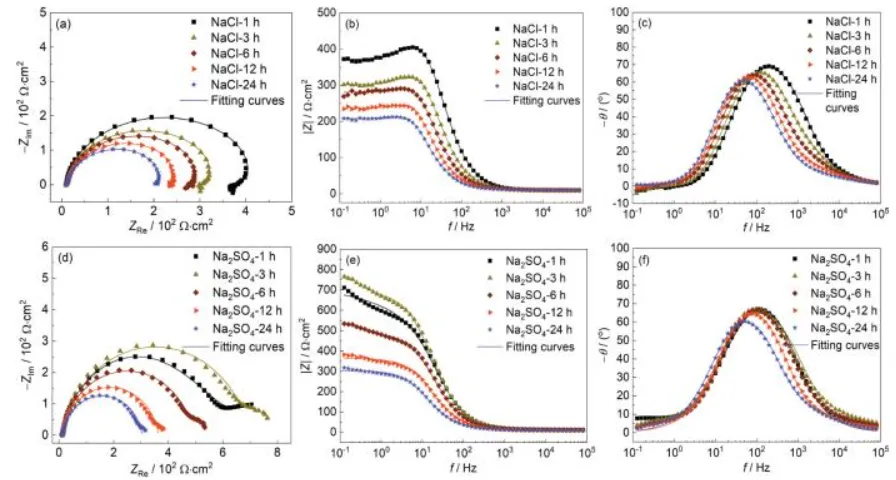

图5   Mg-10Gd-4Y-2Zn-0.5Zr合金分别在0.6 mol/L NaCl溶液和0.6 mol/L Na2SO4溶液中浸泡不同时间的Nyquist图、Bode模值图和Bode相角图

Fig.5   Nyquist (a, d), Bode module (b, e) and Bode phase angle (c, f) plots of Mg-10Gd-4Y-2Zn-0.5Zr alloy immersed for different time in 0.6 mol/L NaCl solution (a-c) and 0.6 mol/L Na2SO4 solution (d-f)

图6   Mg-10Gd-4Y-2Zn-0.5Zr合金在0.6 mol/L NaCl溶液和0.6 mol/L Na2SO4溶液中浸泡时EIS的等效电路图

Fig.6   Equivalent circuit diagrams for EIS of Mg-10Gd-4Y-2Zn-0.5Zr alloy during immersion in 0.6 mol/L NaCl solution (a) and 0.6 mol/L Na2SO4 solution (b)

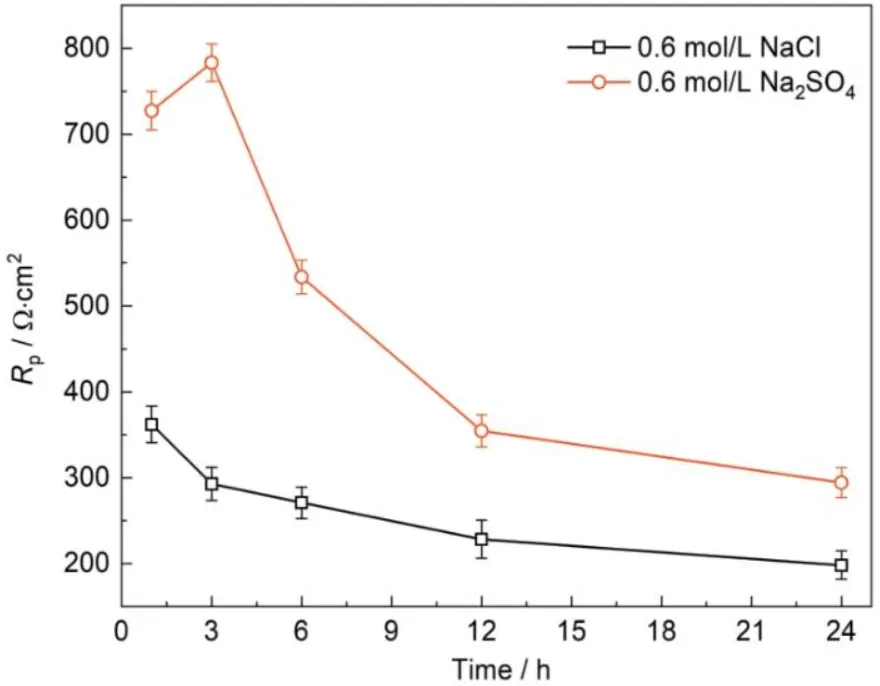

图7   Rp随浸泡时间的变化曲线

Fig.7   Rp vs. time curves for Mg-10Gd-4Y-2Zn-0.5Zr alloy during immersion in two solutions

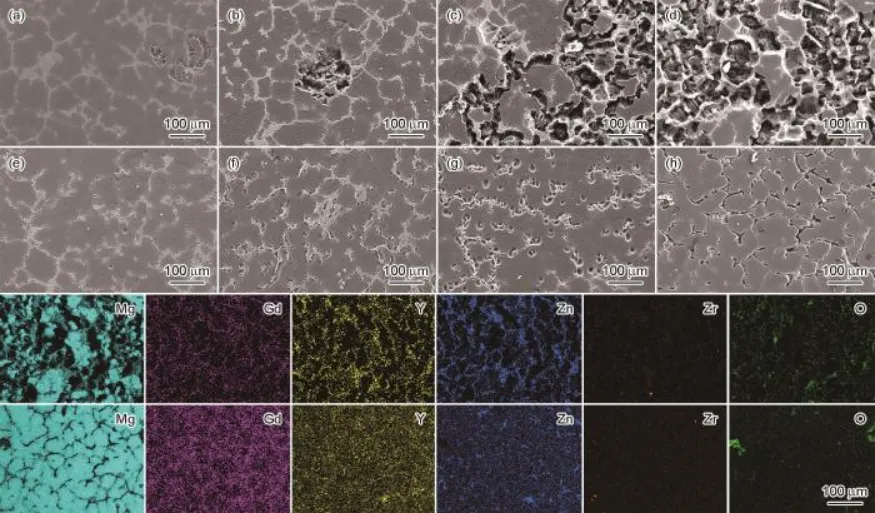

图8   Mg-10Gd-4Y-2Zn-0.5Zr合金分别在0.6 mol/L NaCl溶液和0.6 mol/L Na2SO4溶液中浸泡不同时间后的表面形貌

Fig.8   Surface morphologies of Mg-10Gd-4Y-2Zn-0.5Zr alloy immersed in 0.6 mol/L NaCl solution (a-d) and 0.6 mol/L Na2SO4 solution (e-h) for 1 h (a, e), 3 h (b, f), 6 h (c, g) and 24 h (d, h)

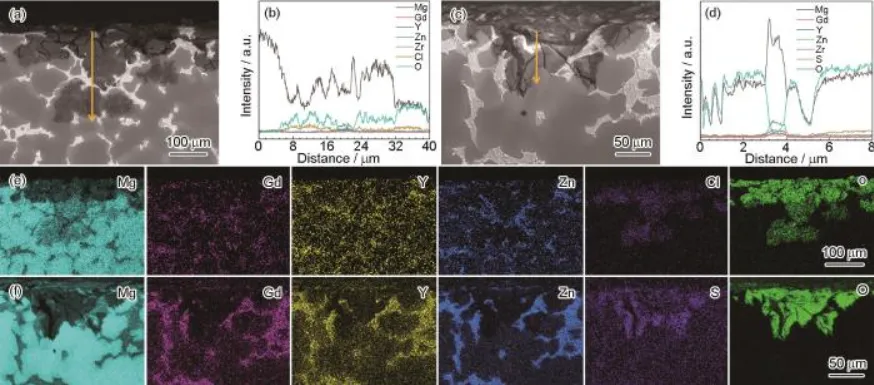

图9   Mg-10Gd-4Y-2Zn-0.5Zr合金分别在0.6 mol/L NaCl溶液和0.6 mol/L Na2SO4溶液中浸泡24 h后的截面腐蚀形貌及其EDS元素面扫图

Fig.9   Cross-sectional morphologies of Mg-10Gd-4Y-2Zn-0.5Zr alloy immersed in 0.6 mol/L NaCl solution (a, b, e) and 0.6 mol/L Na2SO4 solution (c, d, f) for 24 h (a, c), and corresponding EDS element mappings (b, d, e, f)

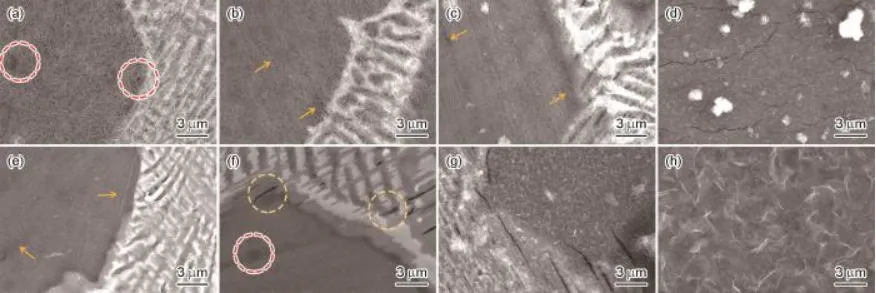

图10   Mg-10Gd-4Y-2Zn-0.5Zr合金分别在0.6 mol/L NaCl溶液和0.6 mol/L Na2SO4溶液中浸泡不同时间后的SEM表面形貌以及浸泡24 h后表面EDS元素面扫图

Fig.10   SEM surface morphologies of Mg-10Gd-4Y-2Zn-0.5Zr alloy immersed in 0.6 mol/L NaCl solution (a-d) and 0.6 mol/L Na2SO4 solution (e-h) for 1 h (a, e), 6 h (b, f), 12 h (c, g) and 24 h (d, h), and EDS element mappings of the samples immersed for 24 h (i, j)

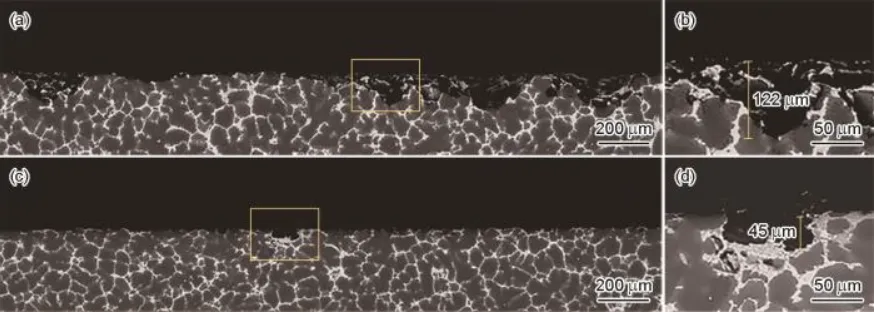

图11   Mg-10Gd-4Y-2Zn-0.5Zr合金分别在0.6 mol/L NaCl溶液和0.6 mol/L Na2SO4溶液中浸泡24 h后的截面腐蚀形貌

Fig.11   Cross-sectional morphologies of Mg-10Gd-4Y-2Zn-0.5Zr alloy after immersion in 0.6 mol/L NaCl solution (a, b) and 0.6 mol/L Na2SO4 solution (c, d) for 24 h


1


结 论


(1) 析氢分析、失重结果和电化学测试表明,Mg-10Gd-4Y-2Zn-0.5Zr合金在0.6 mol/L NaCl溶液中的腐蚀速率高于0.6 mol/L Na2SO4溶液。

(2) 氧化膜分析表明,在NaCl溶液中Mg-10Gd-4Y-2Zn-0.5Zr合金表面可以迅速形成针状氧化膜,随着浸泡进行氧化膜变厚,呈扁平状,同时出现大量裂纹;在Na2SO4溶液中Mg-10Gd-4Y-2Zn-0.5Zr合金在浸泡初期氧化膜较薄,随着浸泡进行氧化膜呈絮状特征,同时腐蚀产物层存在明显S元素富集。

(3) 表面腐蚀形貌表明,在0.6 mol/L NaCl溶液中Mg-10Gd-4Y-2Zn-0.5Zr合金的α-Mg基体被腐蚀,而在Na2SO4溶液中合金第二相被腐蚀。截面形貌表明,Mg-10Gd-4Y-2Zn-0.5Zr合金在NaCl溶液中腐蚀较深,呈现典型局部腐蚀特征,而在Na2SO4溶液中腐蚀较浅,腐蚀程度相对均匀。

(4) Mg-10Gd-4Y-2Zn-0.5Zr合金在NaCl溶液中α-Mg基体为阳极,第二相作为阴极,发生严重电偶腐蚀,导致α-Mg基体优先被腐蚀。在Na2SO4溶液中腐蚀相对均匀,电偶腐蚀被抑制;同时第二相与SO发生反应导致其优先腐蚀溶解,产生大量的稀土和锌氧化物以及ZnS共同推动了致密氧化膜形成,提高了合金在Na2SO4溶液中的耐蚀性。



1


本文引用格式


蔡科涛, 季磊, 张震, 冯强, 邓伟林, 兰贵红, 何莎, 赵占勇, 白培康. Mg-Gd-Y-Zn-Zr合金在NaCl和Na2SO4 溶液中腐蚀行为研究. 中国腐蚀与防护学报[J], 2025, 45(5): 1289-1299 DOI:10.11902/1005.4537.2024.390

CAI Ketao, JI Lei, ZHANG Zhen, FENG Qiang, DENG Weilin, LAN Guihong, HE Sha, ZHAO Zhanyong, BAI Peikang. Corrosion Behavior of Mg-Gd-Y-Zn-Zr Alloy in NaCl and Na2SO4 Solutions. Journal of Chinese Society for Corrosion and Protection[J], 2025, 45(5): 1289-1299 DOI:10.11902/1005.4537.2024.390

免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。

    标签:
相关文章
无相关信息
