1.1 实验材料与样品制备

本实验选用四家知名钢厂（分别标记为A-430SS、B-430SS、 C-430SS 和D-430SS）生产的商用430不锈钢冷轧板作为研究对象。采用电感耦合等离子体原子发射光谱（ICP-AES）分析了材料的主要化学成分， 包括Cr、 C、 N、 Si、 Mn、 P 和S。

使用线切割制备不同规格的试样：金相分析试样和电化学试样的尺寸为10mm×10mm，点蚀浸泡试样的尺寸为20mm×30mm。金相样品经水磨砂纸逐级打磨后，使用1μm金刚石抛光膏进行机械抛光。随后，利用Axio Observer Z1m 金相显微镜观察样品中的夹杂物形貌与分布。为清晰显示其显微组织，采用氯化铁-盐酸溶液对抛光后的样品进行10s的化学刻蚀。

对于电化学测试，将铜导线焊接于试样的非工作表面，并用环氧树脂进行冷镶嵌固化。所有电化学试样的工作表面均经2000#砂纸打磨处理，以保持一致的表面状态。

1.2 电化学测试方法

所有电化学测试均在经典三电极体系中进行：以不锈钢试样为工作电极，铂片为对电极，饱和甘汞电极（SCE）为参比电极。文中所有电位均相对于SCE。电化学测试设备均使用CHI660E电化学工作站（上海辰华）。

动电位极化测试在质量分数为3.5%的NaCl溶液（由分析纯NaCl和去离子水配制）中进行，溶液温度通过恒温水浴锅维持在35℃。测试前，工作电极先在开路电位（OCP）下稳定30min。随后，从-10mV（相对于OCP）开始， 以20mV·min⁻¹的扫描速率进行阳极极化， 直至阳极电流密度达到10 A·m⁻²为止。

临界点蚀温度（CPT）测试在Cl^-的质量分数分别为50×10⁻⁶， 100×10⁻⁶和500×10⁻⁶的溶液中进行。测试溶液温度通过LAUDA ECO SILVER恒温槽精确控制。测试时，先将体系在5 ℃下于开路电位稳定5min， 随后以1℃·min⁻¹的速率匀速升温，同时对工作电极施加+300mV（相对于SCE）的恒定阳极电位， 并持续监测电流随温度的变化。

2.1 材料成分和金相分析

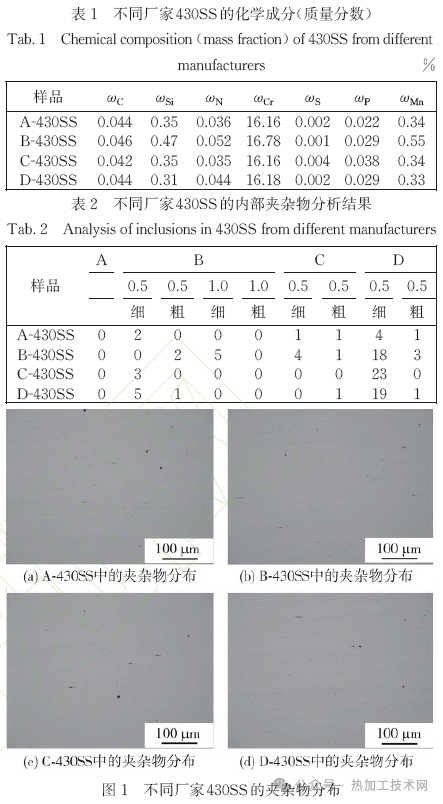

四种不锈钢的化学成分如表1所示， 从中可以看出，A-430SS、C-430SS 和D-430SS 的Si、N、Cr、Mn 质量分数相似，而B-430SS 的Si、 N、Cr 和Mn 质量分数相对较高。依照《GB/T10561−2005 钢中非金属夹杂物含量的测定标准评级图显微检验方法》， 将不锈钢中的硫化物类、氧化铝类、 硅酸盐类和球状氧化物类夹杂物分别定义为A、 B、 C 和D 类夹杂物， 并将按此标准进行的不同厂家430SS 夹杂物分析结果列于表2和图1中。所有厂家的430SS中都没有出现A类夹杂物， 仅包含有B、C和D类夹杂物。

A-430SS整个检验面出现2个B类夹杂物和2个C类夹杂物，级别均为0.5 级，但D类夹杂物很少，仅出现5次； B-430SS中的B类夹杂物数量较多，整个检验面出现7次，级别最高为1级，C 类和D 类夹杂物数量要明显多于A-430SS；C-430SS 中的夹杂物以B 类和D 类夹杂物为主，B 类夹杂物为0.5级，整个检验面出现3次，D 类夹杂物数量为23 个；D-430SS中的夹杂物以B类和D类夹杂物为主，B类夹杂物为0.5级，整个检验面出现6次；D 类夹杂物为0.5 级，整个检验面的D类夹杂物有20次。就不锈钢的纯净度而言，A-430SS 的夹杂物控制最优，B-430SS次之，C-430SS和D-430SS的夹杂物数量明显偏多，特别是D类夹杂物数量更多。

不同厂家430SS的典型金相显微组织如图2所示。通过对每个样品至少5 个不同视场的重复观察，确认A-430SS的晶粒均匀性最优，晶粒度为8级，无条带状组织；B-430SS中的晶粒均匀性较差，晶粒度为7~9级，并且在超过80% 的观察视场中存在明显的条带状组织；C-430SS和D-430SS中的晶粒相对均匀，晶粒度为8.5级，存在有条带状组织，但没有B-430SS中的严重。从金相组织的结果可以看出，A-430SS中的显微组织控制最好，C-430SS次之，D-430SS再次之，B-430SS的组织控制最差。

2.2 不同厂家430SS 的耐点蚀性能测试

2.2.1 430SS的阳极极化曲线测量

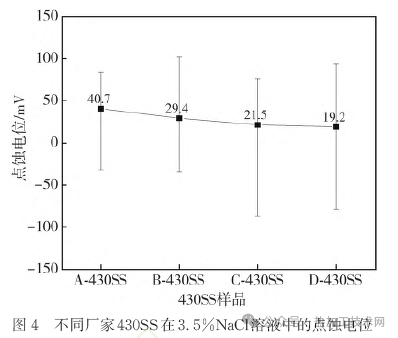

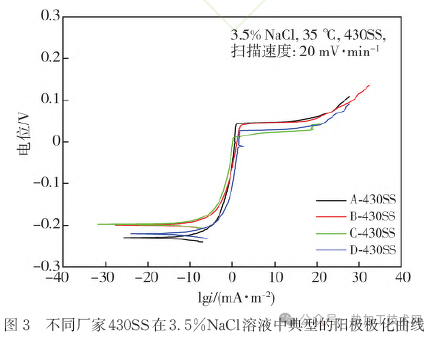

430SS在3.5%NaCl溶液中典型的阳极极化曲线如图3所示，以阳极极化曲线上电流突变时的电位中最正的电位值（Ep）来表示点蚀电位。其在3.5%NaCl 溶液中的点蚀电位分布如图4 所示。A-430SS、 B-430SS、 C-430SS和D-430SS在3.5%NaCl溶液中的点蚀电位7次测量的平均值分别为40.7，29.4，21.5和19.2mV。

2.2.2 430SS在不同Cl⁻质量分数下的临界点蚀

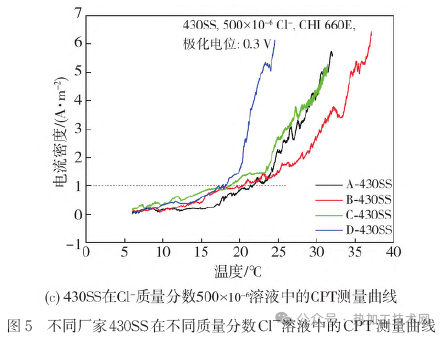

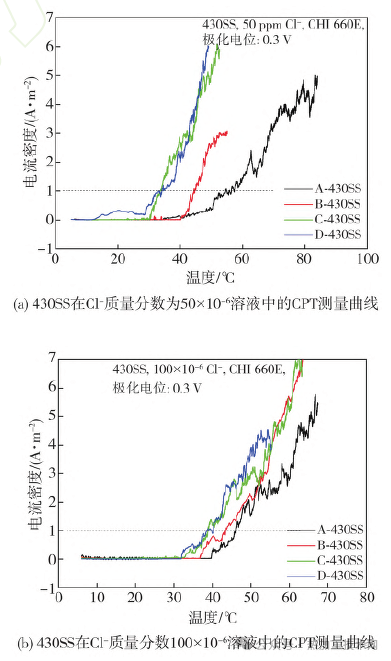

温度（CPT）不同厂家430SS在含不同质量分数的Cl⁻溶液中的CPT测量曲线如图5所示。由图5可以看出，电流曲线在低温时都处在非常低的腐蚀电流水平，当温度升高到某一特定值后，电流迅速增加，认为此时材料表面出现了点蚀，此时的温度即为临界点蚀温度。参照《ASTM G150-18（2024）不锈钢和相关合金的电化学临界点蚀温度标准测试方法》， 本文以电流-时间曲线上对应电流密度1A·m⁻²时的温度值来表示临界点蚀温度。

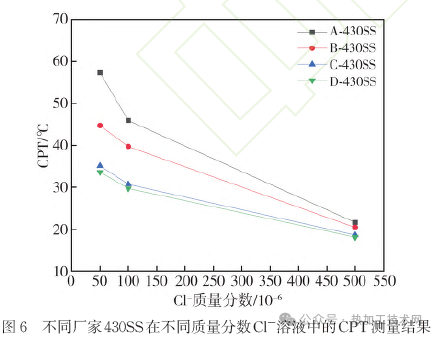

四组样品的临界点蚀温度见图6，以A-430SS为例，其在Cl⁻质量分数分别为50×10⁻⁶，100×10⁻⁶和500×10⁻⁶溶液中的临界点蚀温度分别为57.3，45.9 和21.6℃。随着Cl⁻质量分数的升高，材料的临界点蚀温度明显下降。其他三组430SS均表现出相似的实验规律。

四组样品在相同的在Cl^-溶液浓度下，A-430SS的临界点蚀温度最高，B-430SS次之，而C-430SS和D-430SS 的临界点蚀温度基本一致，都明显低于A-430SS和B-430SS的临界点蚀温度。这种规律在Cl^-质量分数分别为50×10⁻⁶，100×10⁻⁶和500×10⁻⁶的溶液中均得到了体现。

2.2.3　430SS的点蚀浸泡测试

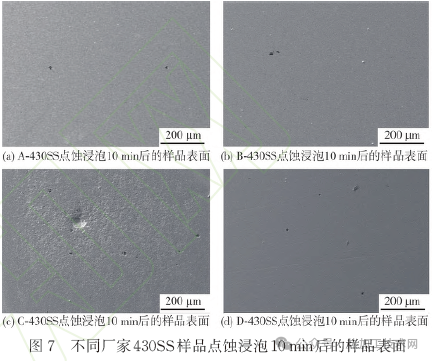

四组430不锈钢点蚀浸泡10min 后的扫描电镜观察结果如图7所示。可以看出，经过10 min短期浸泡，四组样品均出现了明显的点蚀坑。A-430SS仅有少量的微小点蚀坑；B-430SS和D-430SS 出现了与A-430SS相似大小的点蚀坑，但其数量明显较多；C-430SS表面出现了明显大尺寸的点蚀坑，并且数量也很多。

结合四组不锈钢的点蚀点位、临界点蚀温度和点蚀浸泡实验结果可以看出，同样的表面状态下，A-430SS的耐点蚀性能最好，B-430SS次之，C-430SS和D-430SS的耐点蚀性能最差。

不锈钢的耐点蚀性能受多种因素影响，其中化学成分和微观组织结构是两大关键要素。

3.1 化学成分与PREN

点蚀当量（PREN）是评估不锈钢耐点蚀能力的一个重要理论指标， 其计算公式为PREN=Cr%+3.3Mo%+16N%。理论上，PREN 值越高，不锈钢的耐点蚀能力越强。在本文分析的四种430不锈钢中，A-430SS、C-430SS 和D-430SS 的Si、N、Cr、Mn 质量分数相似，而B-430SS 的Si、 N、Cr 和Mn质量分数相对较高。根据PREN 公式可得，A-430SS、B-430SS、C-430SS 和D-430SS 的PREN 值分别为16.74，17.61，16.72 和16.88。从这些数值可以看出，B-430SS具有最高的理论PREN值，暗示其应具备最佳的耐点蚀能力。铬（Cr）是形成不锈钢钝化膜的关键元素， 对提高耐腐蚀性至关重要。

钼（Mo）能显著提高不锈钢在含氯化物环境中的抗点蚀能力， 增强钝化膜的稳定性并促进再钝化。氮（N）则能通过在钝化膜中的积累来减小局部酸性环境的范围，抑制点蚀的萌生和扩展。因此，B-430SS较高的Cr和N质量分数确实为其提供了理论上的优势。

然而，PREN作为一个基于化学成分的经验公式，存在明显的局限性。它未能直接反映材料的微观结构、第二相的存在及其析出物对耐腐蚀性的影响，也未考虑不锈钢的实际表面特性（如机械加工、表面处理和冷加工）对腐蚀行为的影响。

3.2 微观组织结构对耐点蚀性能的影响

    不锈钢的耐点蚀性能与微观组织结构密切相关，其中钝化膜的完整性和稳定性起着决定性作用。微观组织结构对钝化膜及其耐点蚀性能的影响主要体现在以下几个方面：

1） 夹杂物对不锈钢的耐点蚀性能有显著影响。

不锈钢中的夹杂物会破坏其表面均匀性，在夹杂物与基体相界面处，由于原子排列紊乱，能量较高，热力学稳定性差，极易诱发点蚀。研究表明，通过优化夹杂物类型和数量可以提高耐点蚀性能。MnS夹杂物是最具活性的点蚀诱发源，其危害源于电化学溶解行为：在含Cl⁻溶液中，MnS发生MnS+2H₂O→Mn²⁺+H₂S+2OH⁻或MnS→Mn²⁺+S⁰+2e⁻的反应。此过程不仅直接形成微坑，其产物（如H₂S）更会强烈局部酸化微环境，从而催化钝化膜破裂并抑制再钝化。相比之下，氧化物夹杂（如B类Al₂O₃和D类球状氧化物）本身的化学惰性，其危害主要来自与基体间的物理界面，该界面是缺陷和内应力的集中区，导致钝化膜附着力变差，成为Cl⁻渗透的薄弱通道。最危险的情况是形成“ 复合夹杂物”，例如以MnO·Cr₂O₃为核心、外围包裹MnS的结构。在此体系中，MnS的优先溶解会迅速破坏并深化由氧化物界面引发的初始缺陷，者产生协同放大效应，其点蚀敏感性远高于单一夹杂物。结合本文数据，A-430SS的优异性能正得益于其极低的D类夹杂物数量（仅5个），最大限度地减少了此类活性形核位点；而C/D-430SS中大量的D类夹杂物（23和20个）很可能作为MnS 的形核核心，形成复合夹杂物，导致其点蚀坑数量多、尺寸大。因此，耐点蚀性能的提升不仅需要控制夹杂物的总量，更关键的在于通过冶炼工艺精准控制MnS 及复合夹杂物的数量。

 2）晶粒组织和再结晶状态对耐点蚀性能至关重要。

本研究中观察到的条带组织，是不完全再结晶的典型特征。从微观机理上看，条带结构的形成通常与塑性变形后恢复不充分有关，可能导致合金元素的微观偏聚、晶粒的择优取向（织构），以及遗留高密度的位错胞结构。这种微观结构与成分的不均匀性对钝化膜的稳定性构成严重威胁。条带之间的界面是晶体缺陷（如位错、 亚晶界）的集中地，这些高能量区域原子排列紊乱，其溶解倾向性高于完整晶体，因此会优先发生选择性腐蚀，并阻碍完整、致密钝化膜的形成。另外，如果条带伴随有Cr等关键钝化元素的微观尺度起伏，则会在相邻条带间形成微观电化学电池，其中贫Cr区作为阳极被优先溶解，从而直接诱发点蚀。因此，条带组织的本质危害在于为点蚀形核提供了大量预先存在的、具有高反应活性的薄弱通道。当侵蚀性Cl⁻存在于介质中时，钝化膜首先在这些条带界面处发生局部破裂，点蚀随即优先形核并可能沿此路径扩展。

结合本文结果，B-430SS 中存在的明显条带组织（见图 2（b））意味着其内部存在着上述严重的微观结构不均匀性与潜在的成分起伏。这为其点蚀的萌生提供了大量优越的形核位点，尽管其整体Cr、 N质量分数较高， 但这些微观缺陷极大地限制了其宏观耐点蚀性能的发挥。相反，A-430SS 的无条带、均匀的完全再结晶组织（图2a）则最大限度地消除了这类微观缺陷，保障了钝化膜的整体性与均匀性，这是其获得最佳耐点蚀性能的关键组织保障。

3）内应力与位错也是影响不锈钢耐点蚀性能的因素。

由于退火不完全，材料内部会堆积大量的塑性变形位错。这些高能量的位错露头也可能成为点蚀萌生的起源，因为它们会改变局部电化学活性， 导致钝化膜的稳定性下降，增加了点蚀敏感性。

3.3 PREN与实际耐点蚀性能的对比

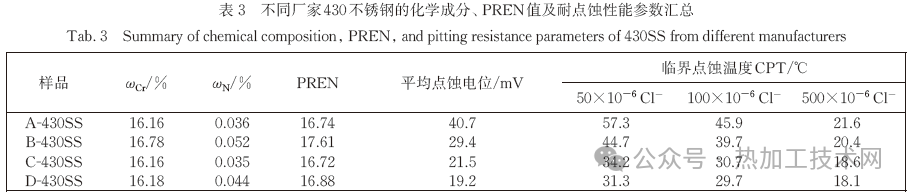

不同厂家430不锈钢的化学成分、PREN 值及耐点蚀性能参数汇总于表3 中，可以看出，尽管B-430SS 在化学成分上具有最高的PREN 值（17.61），理论上应表现出最佳的耐点蚀能力，但其较多的夹杂物、不完全的再结晶以及明显的条带组织限制了其耐点蚀性能的充分发挥。A-430SS、 C-430SS和D-430SS的化学成分基本一致，但A-430SS材料因其纯净度最优、再结晶最好、晶粒均匀且无条带组织，使其耐点蚀性能表现更为优异。这充分说明了仅依靠PREN 值来评估不锈钢耐点蚀性能存在局限性，实际应用中必须综合考虑材料的微观结构和加工历史等因素。

尽管具体的生产工艺参数未知，但四组样品显著的微观组织差异为其生产工艺的优化提供了清晰的逆向指标。A-430SS 表现出纯净度高、 晶粒均匀且无条带组织的完全再结晶特征，这强烈暗示其背后拥有一套良好的生产工艺，可能包括： 1）先进的炉外精炼技术以有效控制夹杂物；2）合理控制的板坯冷却与热轧工艺以减少元素偏析； 3）在完全再结晶温度以上、 时间窗口充足的最终退火工艺。反之，B-430SS 中明显的不完全再结晶与条带组织，表明其最终退火环节可能存在温度不足或时间过短的问题；而C/D-430SS 中大量的夹杂物则指向其冶炼与精炼环节的纯净度控制尚有提升空间。

在商用430不锈钢中，微观组织缺陷可以主导耐点蚀性能，从而使基于成分的PREN 预测失效。然而，确立PREN 失效的定量组织判据，例如界定导致性能急剧恶化的临界夹杂物密度或再结晶率阈值，仍然是未来研究的关键目标。解决这一挑战需要设计系统的实验，制备具有梯度组织参数的材料，并运用大数据分析手段，最终建立起成分-工艺-组织-性能的定量预测模型，为高性能不锈钢的精准设计提供坚实的理论依据。

本文通过点蚀浸泡实验、临界点蚀温度（CPT）和点蚀电位测试，结合化学成分与微观组织分析，系统比较了四种商用430 不锈钢的耐点蚀性能， 并得出如下结论：

1） 四种不锈钢的耐点蚀性能呈现出明确的优劣排序，A-430SS最优， B-430SS次之，C-430SS与D-430SS最差且性能接近。该排序得到了多项定量测试结果的支持：在3.5% NaCl 溶液中， A-430SS 的平均点蚀电位为40.7 mV，优于B-430SS（29.4mV）、C-430SS（21.5 mV）和D-430SS（19.2 mV）；在腐蚀性更弱的Cl⁻质量分数为50×10^ ⁻6 溶液中， A-430SS 的临界点蚀温度（57.3 ℃）也比B-430SS（44.7 ℃）高出12.6 ℃， 比C/D-430SS（34.2/31.3 ℃）高出23.1/26℃， 这一规律在其他Cl⁻质量分数下保持一致。

2）尽管B-430SS因其较高的Cr（ 16.78%）与N（0.052%）质量分数拥有最高的PREN 值（17.61），但其实际耐点蚀性能却逊于PREN值仅为16.74 的A-430SS， 这揭示了PREN理论公式在预测实际性能时存在局限性。最终决定性能的关键在于材料的微观组织：A-430SS凭借最优的纯净度（D类夹杂物总数仅为5个， 远低于C-430SS 的23个和D-430SS的20个）以及均匀的完全再结晶组织（晶粒度8 级，无条带组织），最大限度地减少了点蚀形核位点， 保证了材料优异的耐点蚀性能； 而B-430SS 则因再结晶不完全（晶粒度不均，7~9级）和明显的条带组织，限制了其成分优势的发挥。
