核电站安全壳是防止核泄漏的第三道安全屏障，其安全性至关重要。然而，全球多国核电站陆续发现安全壳钢衬里外侧（与混凝土接触面）发生严重腐蚀，甚至出现锈穿现象，平均锈穿时间仅为23.75年，远低于设计寿命。这种腐蚀隐蔽性强、难以检测，已成为核电站安全的重大隐患。

近期，一项发表于《中国腐蚀与防护学报》的研究，基于COMSOL Multiphysics软件，通过建立精细的数值模型，深入揭示了核电站安全壳钢衬里外侧腐蚀的机理，并量化分析了关键影响因素。研究首次从侵蚀离子和异物残留两个核心角度，系统模拟了钢衬里的电化学腐蚀过程。

一、 钢衬里外侧腐蚀的独特机理

与普通混凝土中钢筋腐蚀不同，安全壳钢衬里外侧腐蚀具有其特殊性。超厚的混凝土保护层（通常>0.9m）本应能有效阻挡外界氯离子（Cl⁻）的侵入，但实际案例表明，腐蚀依然发生。研究通过对16起国际案例的分析，发现两个共性诱因：

1. ，导致其表面不均匀地积聚了大量Cl⁻。

2. 混凝土浇筑过程中，有异物（如木块、手套）意外残留在钢衬里与混凝土的界面处。

这些因素破坏了钢衬里表面致密的钝化膜，诱发宏电池腐蚀与微电池腐蚀共同作用。其电化学机理如下图所示：钝化膜破损处为阳极，发生铁的溶解（Fe → Fe²⁺ + 2e⁻）；完好区域为阴极，消耗氧气和水（O₂ + 2H₂O + 4e⁻ → 4OH⁻），形成腐蚀电池。

二、 计算模型的建立与验证

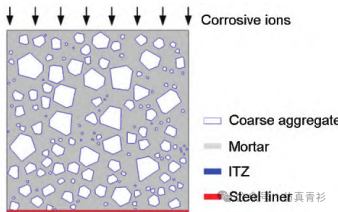

研究建立了考虑混凝土细观非均匀性的二维模型，包含了粗骨料、砂浆、界面过渡区（ITZ）和钢衬里。

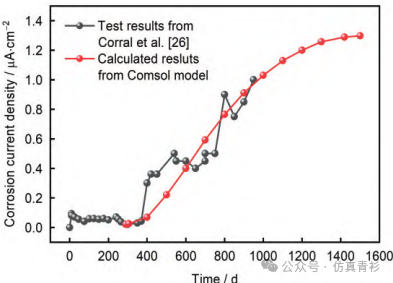

模型首先针对氯离子扩散和钢筋腐蚀电流密度进行了试验验证，确保其可靠性。如图所示，模拟结果与试验数据吻合良好，证明了模型的准确性。

三、 关键发现：腐蚀云图揭示的规律

1. 氯离子自身难以穿透超厚混凝土，但施工期残留是元凶

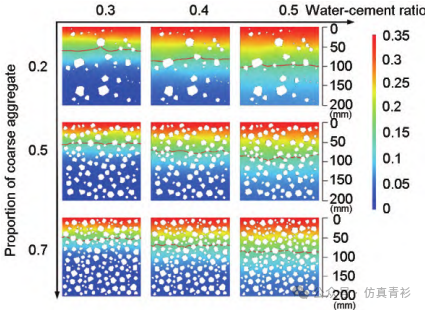

模拟显示，在50年服役期内，外界氯离子无法穿透近1米厚的安全壳混凝土保护层。其最大侵蚀深度仅约100mm（水灰比0.5，骨料占比0.2时）。因此，直接来自外界的Cl⁻并非导致钢衬里腐蚀的主要原因。

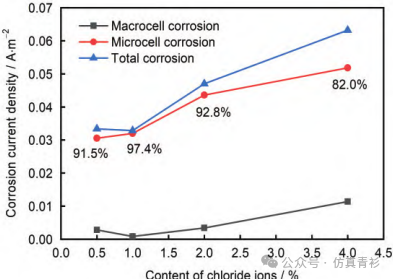

真正的威胁来自于施工期。如果钢衬里在浇筑混凝土前长期暴露于海洋环境，其表面会不均匀地吸附大量Cl⁻。模拟结果表明，钢衬里表面最大Cl⁻浓度从0.5%增加到4.0%时，腐蚀电流密度随之显著增大，腐蚀速率最高可达0.071 mm/a，主要以微电池腐蚀为主（占比>82%）。这解释了为何在隔绝外界Cl⁻后，腐蚀依然会发生。

2. 异物残留：引发剧烈宏电池腐蚀的“导火索”

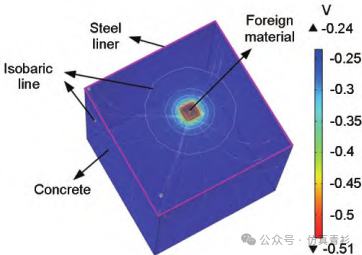

残留的异物（如木块）会改变局部化学环境，导致其下方的钢衬里表面钝化膜失效，成为阳极；而周围大面积的完好表面则成为阴极，形成阴阳极面积比（Sc/Sa）极大的宏电池，加速阳极的局部腐蚀。

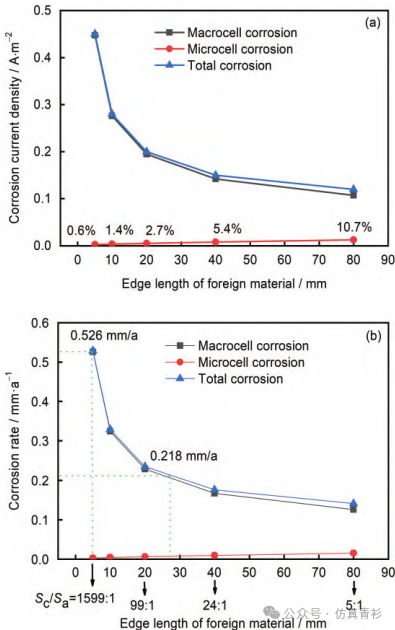

模拟系统分析了不同尺寸异物的影响。结果触目惊心：异物尺寸越小，阴阳极面积比越大，腐蚀速率越快。一个5mm x 5mm的小木块，其腐蚀速率高达0.529 mm/a，6mm厚的钢衬里仅需11.34年即可锈穿！这完全符合实际案例中观察到的快速锈穿现象。

3. 混凝土电阻率：有效的“腐蚀刹车”

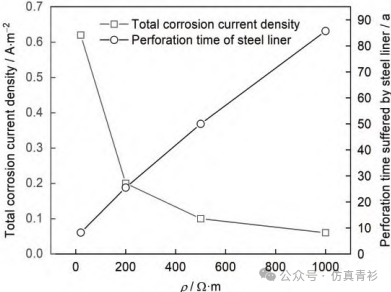

提高混凝土的电阻率，可以显著抑制腐蚀电流的传输。模拟显示，当混凝土电阻率从20 Ω·m提高到1000 Ω·m时，腐蚀速率从0.73 mm/a急剧下降至0.07 mm/a，钢衬里锈穿时间从8.22年延长至85.71年。这意味着，使用高电阻率的高性能混凝土是抑制钢衬里外侧腐蚀的有效措施。

四、 核心结论与工程启示

1. 主要腐蚀机制：钢衬里外侧腐蚀是由异物残留和施工期表面Cl⁻污染共同引发的，以宏电池腐蚀为主导，腐蚀速率（0.2~0.526 mm/a）远高于海洋大气环境。

2. 最关键因素：微小异物的残留是导致钢衬里在短期内锈穿的最致命因素。必须严格控制施工质量，杜绝异物遗留在钢衬里界面。

3. 防护关键点：提高混凝土的电阻率（如使用低水灰比、掺入矿物掺合料）能极大延缓腐蚀进程，是提升安全壳耐久性的关键设计手段。

4. 运维建议：应研发针对此类隐蔽腐蚀的无损检测技术，并将在运核电站的钢衬里外侧状态检查纳入重点维护大纲。

本研究通过COMSOL数值模拟，直观地揭示了核电站安全壳钢衬里外侧腐蚀这一“隐形杀手”的作案手法与规律，为核电站的长期安全运行提供了重要的理论依据和防治思路。
