3.2 力学因素

3.2.1 应力水平

应力水平是SCC发生的重要因素，当材料内部应力超过一定阈值后将诱发SCC。残余应力和应变的增加均导致SCC敏感性的提升，这也是在核电站运行过程中发生材料应力腐蚀开裂的主要因素之一，而残余应力的出现主要来源于材料冷加工。

在奥氏体不锈钢裂纹萌生试验及模型研究中，晶界附近的残余应变等微观结构损伤是分析残余应变分布的重要参数。由于周期性的应变，局部错位相对较大，导致裂纹更易在残余应变较大处萌生，更多的发生在晶界处和滑移缺口处，这也是导致奥氏体不锈钢多发IGSCC的原因。Kamaya等运用恒载荷试验方法和原位裂纹观察技术研究了高温高压水中304不锈钢SCC裂纹在不同拉伸载荷 （2.0σy，2.5σy，2.75σy，3.0σy） 下的裂纹萌生行为。随着应力水平的增加，材料断裂时间明显减少，在断裂前最多3h即可观察到裂纹的萌生，裂纹萌生后短时间内就出现了较多沿晶界生长的裂纹。结合Monte Carlo模拟计算，提出了裂纹萌生模式，并指出导致不锈钢断裂的是多个裂纹的合并而不是某些原始裂纹的扩展。即在PWR高温高压水环境中，不锈钢疲劳寿命的降低并不是由于新裂纹数量的增加，而是取决于裂纹扩展的积累和加速过程。

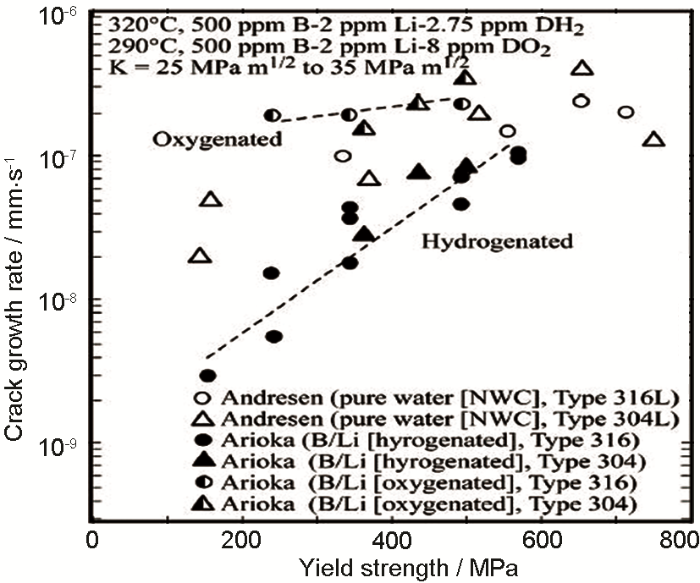

图1反映了屈服强度对不锈钢SCC扩展速率的影响。虽然水化学环境不同，但总体来说随着屈服强度的增大，裂纹扩展均呈增速趋势，且在含氧冷却剂环境中裂纹扩展速率更大。

图1   屈服强度对不锈钢SCC扩展速率的影响

3.2.2 应力强度因子

SCC的临界条件取决于材料、环境和加载方式的共同作用，应力强度因子K是反应裂纹尖端弹性应力场强弱的物理量，而临界应力强度因子 （KISCC） 是应力腐蚀开裂临界条件中的重要参数。

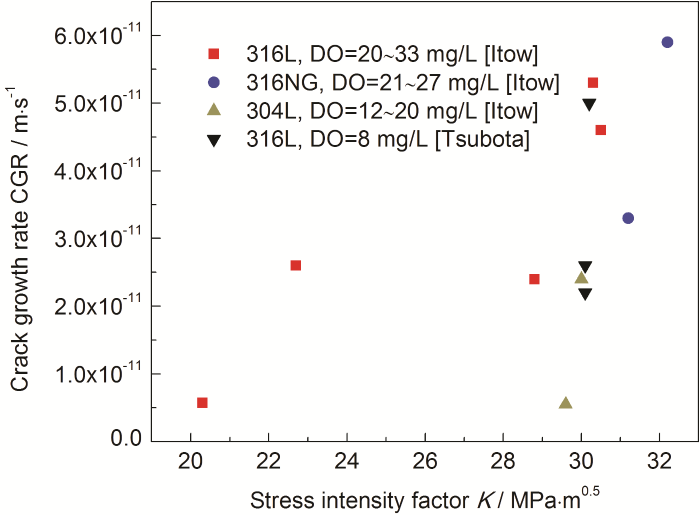

在裂纹尖端采用恒定应力强度因子 （恒K） 加载的方法研究SCC扩展速率是较先进的测试技术，可用来评价不锈钢材料的抗SCC性能。Lu等在研究了应力强度因子对288 ℃纯水中冷轧316NG不锈钢SCC扩展速率的影响，指出CGR对应力强度因子K具有强烈的依赖性。分析表明，K的增加会导致裂纹尖端应变速率的增加。图2所示为Itow等和Tsubota等在288 ℃含氧水环境中得到的不锈钢SCC扩展速率随应力强度因子的变化情况，显然，CGR随K的增大而加速。

图2   在高温含氧水中不锈钢的裂纹扩展速率随应力强度因子的变化

在对SCC裂纹扩展速率的研究和扩展模型预测中发现，不锈钢裂纹扩展速率CGR与应力强度因子K呈指数关系，即：

式中，C0为前置系数，与温度、ECP、电导率等因素相关；K为应力强度因子，单位是MPa·m0.5，与裂纹尺寸、构件几何特征及载荷有关。

3.3 水化学因素

3.3.1 温度

不锈钢在常温与高温水介质中的应力腐蚀行为有明显差异，温度主要通过影响裂纹成核、裂纹扩展的激活能、腐蚀速率、CGR等来改变材料的应力腐蚀抗力。在高温氧化环境下，金属材料的腐蚀机制是由电化学与氧化联合控制的，这与常温下的纯电化学腐蚀机理不同。

文献等通过SSRT、CT应力腐蚀实验分析了温度对304不锈钢SCC扩展速率的影响，结果表明：

（1）对于SSRT实验，在高纯水或低电导率、低含氧量 （0.2mg/L O₂） 水中，裂纹扩展速率随温度的升高呈现先增大后减小的趋势，CGR在200 ℃附近出现峰值，约为10^-6~10^-5mm/s；而在高溶解氧 （8mg/L）或含SO₄^2-的高电导率水中，随温度的升高，CGR单调增加，在150~200℃以后的高温区增速减慢，但无拐点存在。

（2）对于CT试样，在电导率为0.25~0.4μS/cm高温水中 （不含Cl-、SO₄^2-），敏化态304不锈钢SCC扩展速率在150℃后趋于平稳。

由此看来，温度对不锈钢SCC的扩展与水质条件具有密切关系，且与不同类型的试验有关。此外，Andresen等指出金属热处理工艺、表面状态、焊接等因素也会在温度升高的过程中对304不锈钢表面SCC的萌生带来不同的影响，如图3所示。具有高光洁度的中高度敏化态304不锈钢在175℃附近表现出较强的温度依赖性，而轻度的敏化处理 （weld+400℃） 使其温度依赖性区间升至220~275℃，经过机械喷丸的不锈钢由于硬化层的作用即使在低温时也容易发生IGSCC。

图3   温度、热处理、表面状态对304不锈钢应力腐蚀开裂的影响

在PWR一回路冷却剂介质中，随温度的升高，核电用304不锈钢在高温浸泡实验中腐蚀速率变快，腐蚀倾向性和腐蚀程度增加。关矞心等测试了温度对固溶态316L不锈钢在高温硼锂溶液中SCC行为的影响规律，表明在200~345℃温度范围内316LSS的失效模式为脆性断裂和韧性断裂同时存在，并以韧性断裂为主；材料脆性指标随温度的升高而增大，SCC敏感性随之增强；与高温纯水相似，存在SCC敏感温度（250℃）。由此看来，不锈钢作为结构材料在核电站服役环境中处于SCC敏感性较高的温度范围内。

3.3.2 pH

合理的核电站一回路水化学工况调节技术极为重要。在pH调节方面，一般加入硼酸以控制反应堆的剩余反应性，并周期性注入氢氧化锂中和硼酸并维持pH在碱性范围内。此外，一回路冷却剂系统pH会随着机组的启动、热备用、功率运行、停堆等发生改变。

随着温度的升高，水中pH发生明显变化，金属材料的腐蚀速率与机理也与常温有所不同。图4所示为高温水溶液pH对不锈钢应力腐蚀开裂主要评价参数的影响。

图4   pH对304L、316L、法国Z6CND17.12奥氏体不锈钢SCC的影响

对比不同牌号奥氏体不锈钢在300℃高温硼锂介质中的应力腐蚀行为，分析试样在应变速率为10^-6 s^-1的SSRT试验中参数的变化情况可知，不锈钢应力腐蚀敏感性在pH300℃=7.0溶液中最小，pH的减小和增加均使材料SCC敏感性显著增加；且随着酸性的增加，不锈钢SCC敏感性也增强。

研究普遍认为，不锈钢在酸性溶液中的应力腐蚀开裂机理符合阳极溶解模型。在金属腐蚀过程中，H⁺部分扩散进入材料或裂纹尖端，在应力的作用下金属表面钝化膜被破坏，裸露的金属基体与腐蚀介质发生反应，从而加速了裂纹扩展和应力腐蚀开裂过程。因此，为降低应力腐蚀开裂的发生倾向性，综合考虑压水堆一回路冷却剂系统对pH的要求为pH300 ℃=6.9~7.4。

3.3.3 阴离子

杂质阴离子在核电站水汽系统中对结构材料SCC的影响不容忽视，如Cl-、硫酸根离子、硫化物等。

应力腐蚀试验常通过至断时间 （tf）、断面收缩率 （RA）、最大断裂强度 （UTS） 等指标评价应力腐蚀破裂敏感性。据研究，在250 ℃不含Cl^-的硼锂溶液中，固溶304不锈钢在SSRT实验中tf、RA和UTS均较高，材料应力腐蚀敏感性低；而当加入少量Cl^-（2.5或5mg/L） 后，不锈钢SCC敏感性增大，断裂时间缩短。在持续的拉应力作用下，试样表面较厚的钝化膜不断发生滑移断裂，Cl^-吸附在试样表面，促进钝化膜的局部破裂，使其再钝化过程变得困难。Ehrlich等指出Cl^-对敏化态304不锈钢SCC敏感性的影响还与水中氧含量有一定关系，当Cl^-浓度较低时，只有氧含量超过200mg/m³才会发生应力腐蚀开裂；若氧浓度较低，即使Cl^-浓度很高也不会诱发SCC。

俄歇电子能谱 （AES） 可表征304不锈钢应力腐蚀试样在高温水中形成表面氧化膜的元素组成。结果表明，即使试样形状及试验方法不同，水中Cl^-浓度、溶解氧等因素均可引起氧化膜厚度、Cr、Ni成分的显著变化。在高温高压实验中，304不锈钢氧化膜厚度与Cr含量的增加量均随水中Cl含量的增加而降低。

（1） 对U型弯曲试样，较厚的氧化膜即具有更高的Cr含量，抗SCC性能随之升高。SCC裂纹在此类试样上需破坏氧化层才可萌生，故较厚且具有粘附性的氧化物抑制了不锈钢应力腐蚀的发生。

（2） 对SSRT试验，厚膜及较高的Cr含量反而提升了应力腐蚀的敏感性，氧化物破裂产生裂纹，并通过氧化层传播到下层金属基体中。当水介质中存在Cl-时，往往会在裂纹尖端富集，导致裂纹尖端酸化，从而促进了裂纹尖端的活性溶解。

因此，为抑制不锈钢发生应力腐蚀开裂，应严格控制Cl-浓度。根据相关水质要求，Cl^-不宜超过0.1和0.15mg/L，较合理的期望值是0.05mg/L。

核电机组对水汽系统水质要求严苛，除Cl^-外，也会控制水中SO₄^2-浓度，SO42-过高会提升核电结构材料发生晶间应力腐蚀破裂的可能性。研究认为，在200~250 ℃含氧水中注入0.1mg/LSO₄^2-后，304不锈钢IGSCC敏感性显著增大；介质中高浓度SO₄^2-的存在扩大了萌生SCC裂纹的温度范围；若注入1mg/LSO₄^2-，IGSCC敏感性在温度高于150℃后显著增加。在Ruther的研究中分析了13种常见阴离子对不锈钢应力腐蚀行为的影响，对不锈钢在100μg/L钠盐及酸性溶液下CGR进行排序：

Na₂S＞Na₂SO₃＞Na₂SO₄＞Na₂S₂O₃＞NaOH＞Na₂SiO₃＞Na₂HPO₄＞Na₃PO₄＞NaCl＞Na₂CO₃＞Na₂B₄O₇＞NaNO₃（在钠盐溶液中）

H₂SO₃＞H₂SO₄＞HCl＞H₂CO₃＞H₃PO₄＞HNO₃＞H₃BO₃＞H₂SiO₃（在酸性溶液中）

结果表明，含S^2-对不锈钢IGSCC敏感性的影响均高于其他阴离子。此外，硫酸根在压水堆冷却剂中作为杂质离子也会对焊接材料及焊缝的稳定性造成威胁，明显提高其SCC敏感性，加快焊接接头裂纹扩展速率。

3.3.4 溶解氧

在中性环境中存在溶解氧 （DO） 或其他氧化剂是引起SCC的必要条件之一。一般溶解氧浓度越高，SCC越容易发生，要将腐蚀减至最小，溶解氧浓度必须维持足够低。杜东海研究了325 ℃ PWR一回路水中不同溶解氧浓度对316L不锈钢裂纹扩展速率的影响。当DO＜200μg/L时，裂纹扩展速率随氧含量的增加急剧上升；DO＞200μg/L后，CGR虽仍呈上升趋势，但变化缓慢；当DO＞700μg/L，氧浓度的增加对裂纹扩展速率影响较小，趋于稳定。

溶解氧对CGR和SCC性能的影响是通过改变材料所处环境的腐蚀电位而起作用的。一方面，O直接参与金属表面氧化膜的形成，影响氧化膜微观结构和性能；另一方面，O分布不均出现腐蚀电位差，电位梯度分布改变了裂纹尖端的水化学环境，影响杂质离子的扩展行为，同时高浓度DO也加速了被溶解金属与金属氧化物之间的传质速率，改变CGR。

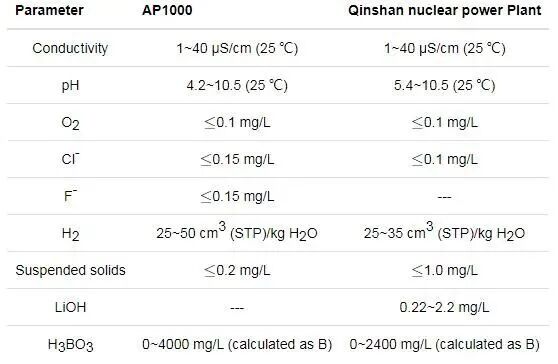

综上所述，不同水化学工况对机组运行和材料腐蚀都会产生较大影响，表1总结了AP1000和秦山核电站一回路冷却剂系统的水质要求作为参考。

表1   压水堆机组一回路冷却剂系统水质要求

4 核电不锈钢在高温高压水中SCC机制

由于影响金属在高温高压水环境中应力腐蚀开裂的因素较多，目前已有许多学者提出了十余种机制或模型来解释不同情况下不同核电结构材料的应力腐蚀行为，没有某种机制可解释或预测所有影响因素对SCC的作用。下文主要介绍了两种典型SCC模型。

4.1 滑移氧化膜破裂模型

此模型由文献基于不同因素对SCC裂纹扩展速率的影响提出，是被普遍接受的解释高温水环境中不锈钢和镍基合金SCC的机理模型。不锈钢表面氧化膜在应力作用下发生破裂，裂纹尖端裸露部分的基体金属发生氧化反应使裂纹向前推进，此过程决定了裂纹的生长速率。当裂纹尖端产生氧化滑移时，裂纹尖端氧化膜发生结构性损坏，金属为恢复到滑移前的状态发生再钝化，裂纹扩展停止。裂纹尖端在应变的作用下氧化膜再次破裂并不断重复上述过程，腐蚀和力学的作用促进裂纹扩展。

影响不锈钢在高温高压水中SCC的众多因素中，一般认为机械因素和材料因素控制裂纹尖端应变速率，进而导致裂纹尖端周期性的钝化膜破裂。将此模型与材料力学性能的变化相结合可解释冷加工影响SCC裂纹扩展速率的机理。一方面，冷加工使高应力区不锈钢力学性能变差，改变裂尖应变速率，影响裂纹尖端应力应变状态和断裂参量的分布规律从而增大SCC扩展速率；另一方面，由于冷加工使不锈钢晶界处形成高应力区和大量位错、空位缺陷，阴离子和O更容易在金属内部扩散发生局部氧化，也促进了裂纹尖端金属阳离子的溶解，加速裂纹的扩展。

尽管滑移氧化膜破裂模型可用来预测SCC扩展速率，并在实际预测中表现良好，预测结果与实验数据相吻合，但其并未给出明确的裂纹扩展控制步骤。

4.2 环境耦合断裂模型

环境耦合断裂模型 （CEFM） 认为在腐蚀开裂过程中电荷守恒，即裂纹内的电流密度与H的氧化、O的还原以及金属溶解产生的电流密度总和为零。Macdonald等描述了一种在模拟轻水堆核电站水环境中敏化态304不锈钢晶间应力腐蚀破裂的物理电化学环境耦合模型，主要针对再循环管道环境，不仅要满足电荷守恒，外部环境与裂纹内部环境也要满足耦合效应。该模型结合溶液的Lapace's方程和Butler-Volmer模型，综合了氧气浓度、流速、外部环境电导率等因素，并同时考虑了应力对腐蚀裂纹扩展的影响。外部环境较高的含氧量会导致裂纹扩展增速，电导率的增加导致离开裂纹口的电流的投射能力增加；但超过临界电导率后，裂纹扩展速率对进一步向外部环境增加的离子杂质的敏感性降低。

此模型适用于研究CGR与环境变量之间的关系，如溶液电导率、溶解氧浓度、pH、腐蚀电位ECP、应力强度因子K等。石江波[64]结合通过修改CEFM模型中相关电化学参数和机械参数，使其不仅适用于预测BWR水环境中304不锈钢裂纹扩展速率，也可分析PWR中镍基合金的应力腐蚀行为。

5 锌注入技术

5.1 发展历程

在核电站特别是压水堆核电站中，一回路应力腐蚀破裂 （PWSCC） 是对设备服役寿命造成直接威胁的重要腐蚀形式之一，严重时将迫使反应堆停堆，辐射剂量率的增加也会影响一回路系统压力边界的完整性。为提高核电站结构材料的安全稳定性，缓解这类安全隐患，锌注入技术应运而生。

锌注入技术源于上世纪80年代美国GE公司关于降低辐射场的措施，在BWR机组冷却剂中注入5~15μm/L Zn²⁺可显著降低职业辐射照射，注入约30μm/L Zn²⁺可降低金属腐蚀速率并抑制应力腐蚀。此后，世界上大部分BWR机组均采用了注锌技术。

20世纪80年代末，加拿大原子能公司在重水堆加Zn实验中发现Zn的加入明显降低了镍基600合金和304不锈钢表面氧化膜中60Co的含量，氧化膜也更薄更致密。与此同时，美国、德国等开始研究PWR机组锌注入的效果。由于当时蒸汽发生器 （SG） 传热管多采用600合金，抗SCC能力相对较弱，美国西屋公司在研究中发现，锌注入不仅可降低堆芯外辐射场，且Zn含量达到一定浓度后可缓解600合金的应力腐蚀，抑制PWSCC。1994年，压水反应堆加锌技术首次应用在美国Farley压水堆核电厂2号机组中。运行后的评估结果显示，相比未注锌机组，Farley2号机组设备表面氧化膜稳定性有所提高，冷却剂中大量锌已进入尖晶石氧化膜中，腐蚀产物迁移释放速率下降，燃料组件表面积垢厚度有明显降低，SG传热管应力腐蚀开裂情况受到抑制，堵管数量减少，一次侧应力腐蚀得到缓解，燃料周期辐射剂量也有明显下降。

现如今，锌注入作为较成熟的技术已运用在德国、日本、巴西、美国的压水堆核电站中，在其它欧洲和亚洲国家也趋向于试用加锌水化学 （ZWC）。2006年美国电力科学研究设计院公开发布了加锌导则标准第一版，推荐将锌注入技术作为所有压水堆核电机组降低停机辐射照射剂量率的办法，并且是减缓一回路系统设备结构材料应力腐蚀破裂的潜在有力措施。

5.2 注锌对SCC的影响

5.2.1 注锌形式与加入量

在核电站水化学工况中，天然锌中的64Zn受中子照射产生放射性强且半衰期长的65Zn，会增强辐射照射剂量。为减少65Zn的产生，需降低天然锌中64Zn的丰度。因此核电站注锌常采用64Zn丰度低于48.63%的耗尽锌，即在沸水堆中使用耗尽氧化锌，并以CO₂饱和溶液的形式注入；在压水堆一回路中注入的一般为耗尽醋酸锌。

适宜浓度的锌注入可抑制316不锈钢上裂纹的萌生和扩展，并提升其力学性能。Huang等研究了不同Zn²⁺浓度对316LN不锈钢力学性能及应力腐蚀行为的影响，表明随着Zn²⁺注入硼锂冷却剂中，不锈钢表面的氢还原反应得到抑制，更稳定的ZnCr₂O₄相生成；当Zn²⁺浓度小于0.05mg/L时，随着Zn²⁺浓度的增加，伸长率（δ）与最大断裂强度（UTS）变大；此后继续增加锌浓度，δ与UTS降低，在[Zn²⁺]=0.05 mg/L处达到峰值。

在含锌压水堆一回路冷却剂中，为使Zn²⁺的注入对应力腐蚀开裂起到抑制作用，降低裂纹扩展速率，需确保Zn²⁺能够到达SCC裂纹尖端，裂纹尖端水化学及微观腐蚀行为在研究中具有重要地位，但关于这方面的研究较少。Zhang等指出60μg/L Zn （醋酸锌） 注入使316L不锈钢SCC生长速率降低了3倍，表征结果显示在裂纹壁与裂纹尖端均检测到ZnCr2O4的存在，尖晶石氧化物中发生了锌取代并抑制了应力腐蚀，与CGR的降低密切相关。杜东海等对比了不同浓度乙酸锌注入对316不锈钢CGR的影响，与2mg/kg含O、H水溶液相比，注锌20μg/L，40μg/L后CGR小幅升高，而在含10μg/L Zn高温水溶液中不锈钢SCC扩展速率降低。此外，值得注意的是，在注锌实验中虽然不锈钢应力腐蚀CGR有所降低，但Zn²⁺注入后会引起pH值的变化，应控制其在规定范围内以降低pH对裂纹扩展速率的影响。

在核电厂实际运行时，水质条件和实际要求的不同也带来了锌注入浓度的差异。一般认为，一回路冷却剂系统中采用较低浓度注锌 （5~15μg/L） 来降低职业辐射照射剂量率；当采用高浓度注锌 （15~40μg/L） 时，可有效减缓PWSCC，通过水化学与材料之间的交互作用改善材料表面及裂尖氧化膜的特性，影响腐蚀产物的浓度和沉积物的特性，阻碍SCC的萌生，减缓SCC扩展速率。

5.2.2 注锌影响SCC的机理

随着化学分析仪器和表征技术的发展，注锌后金属表面氧化膜的元素分布、结构与组成，耐腐蚀性能和半导体性质等均得到深入研究，Zn²⁺能够进入钝化膜的内部，改变其形貌、结构及成分，使氧化膜晶粒变得更加细小致密，厚度变薄，从而提高了氧化膜的韧性和稳定性，减缓腐蚀速率，增强结构材料的耐腐蚀性能。同时，对核电站安全重视程度的提高也带来了锌注入技术对核电结构材料应力腐蚀行为的影响研究。已有实验结果表明，注锌可抑制镍基合金在核电站水环境中的应力腐蚀行为，而关于锌离子对不锈钢应力腐蚀行为的影响、裂纹的萌生、扩展及机理分析相对较少。

通常认为核电站一回路冷却系统注锌后，在金属材料表面氧化膜上会发生以下反应：

新生成的致密氧化膜为双层结构，内外层分别由ZnCr₂O₄和ZnFe₂O₄尖晶石构成，内层相对密集、少孔、富铬，外层多孔。晶体的类型由阳离子位置的优先能大小决定。在核电站一回路高温水中加锌后，Zn趋向于替换设备结构材料氧化膜中AB₂O₄类正尖晶石结构中的二价阳离子 （如Fe²⁺、Co²⁺、Ni²⁺等），离子之间发生交换反应，或者Zn直接嵌入到氧化膜中的阳离子空位，形成晶格结构更加稳定的ZnCr₂O₄类尖晶石。

滑移氧化膜破裂模型也可用来解释某些环境中注锌对SCC的影响。Angeliu等结合滑移氧化溶解膜破裂模型和寿命预测模型指出了锌注入抑制PWSCC的相关机理，锌离子注入一方面增加了高温高压溶液中铁基合金表面氧化膜破裂的应变量，使氧化膜更具延展性；另一方面金属表面钝化动力学的增速，也提高了金属对IGSCC的抵抗力，降低SCC的扩展速率。

5.2.3 注锌时机

现如今，越来越多核电站将加锌技术应用在实际生产中，国外绝大多数PWR在运行数个燃料循环后开始加锌，如最早采用锌注入技术的美国Farley2号机组从第10个燃料循环开始加锌，锌注入后经过2~3个燃料循环的累积运行，辐射剂量率平均降低40%。此后，根据世界各国运行情况的不同，锌注入时机也有了更多的选择，如巴西Angra2号机组从首次临界即开始注锌，日本Tomari3号机组从热态功能试验开始注锌，经过1个周期燃料循环后也表现出较好抑制系统材料腐蚀、腐蚀产物转移、降低停堆剂量率的效果。国外各国核电站注锌技术的良好应用和运行实践经验均为我国新建核电机组的设计实施提供了有力支持。

6 总 结

（1） 为提高不锈钢在高温水中的耐应力腐蚀性能，应在各项材料加工和热处理中尽可能考虑到对SCC敏感性产生影响的因素，适当降低冷加工程度、延长固溶时间、提升表面粗糙度，必要时考虑时效热处理缓解贫铬现象。此外冷加工带来的残余应力应得到重视，目前冷加工程度对不锈钢微观结构和力学性能的影响已有初步研究，但各项具体冷加工形式 （如弯曲、打磨、焊接等） 对应力腐蚀敏感性的作用仍需进一步研究。

（2） 核电站水环境大多为250~300℃，在此高温高压水环境中的不锈钢管路处于易腐蚀状态，故需通过水工况的严格控制尽可能降低不锈钢的应力腐蚀敏感性。pH、Cl^-、溶解氧等环境因素对裂纹扩展速率的影响已有研究，并对实际运行进行了规范。

（3） 锌注入技术可有效改变金属表面氧化膜的结构与成分，具有更高稳定性ZnCr₂O₄相的生成增强了不锈钢耐腐蚀性能并缓解PWSCC，广泛应用在核电站水冷却剂环境中。已有研究明确Zn²⁺注入可抑制压水堆一回路不锈钢SCC的萌生及扩展，但Zn²⁺对裂纹尖端附近水化学、裂尖形貌、微观结构与组成、电化学性质的影响有待进一步研究。
