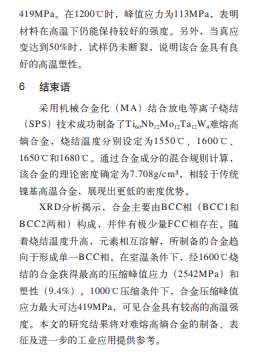

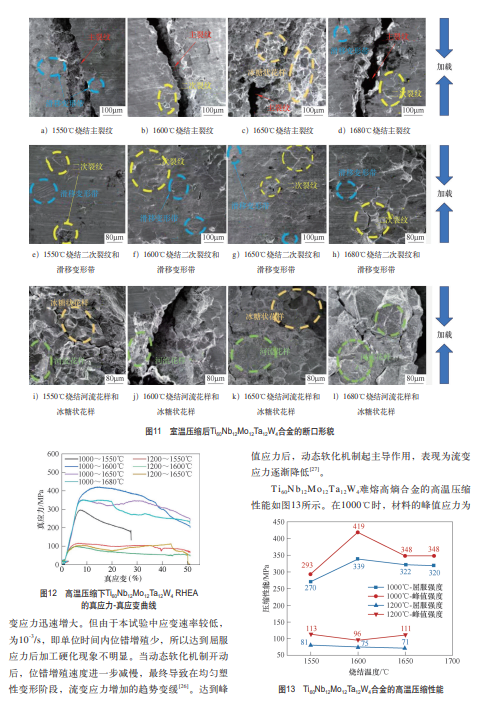

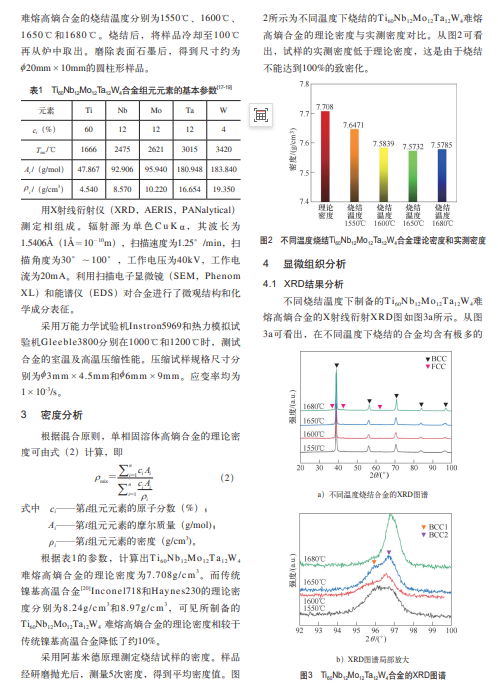

摘要：难熔高熵合金（RHEA）由于其优异的高温力学性能，近年来备受关注。然而，室温延展性差和密度高仍然是限制其工业应用的主要因素。通过机械合金化和放电等离子烧结组合工艺，制备出理论密度仅为7.708g/cm3的Ti60Nb12Mo12Ta12W4难熔高熵合金。研究了烧结温度对合金组织和力学性能的影响。结果表明：合金相结构由BCC相（BCC1相和BCC2相）和极少量FCC析出相组成。在室温条件下，经1600℃烧结的合金获得最高的压缩峰值应力和最佳塑性（2542MPa和9.8%），同时该合金在1000℃压缩时仍保持较高压缩性能，最高峰值应力可达到419MPa。本研究将为RHEA的制备、表征及进一步的工业应用提供参考。

关键词：难熔高熵合金；显微组织；力学性能；低密度
