重要齿轮部件用钢||20CrMnMo钢的晶粒度稳定性试验研究
2025-07-04 13:08:57
作者：郑长进，于广文 来源：金属加工
分享至：

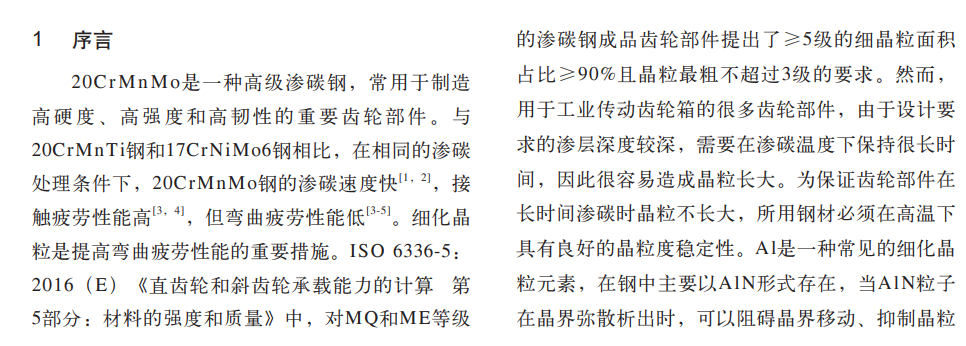

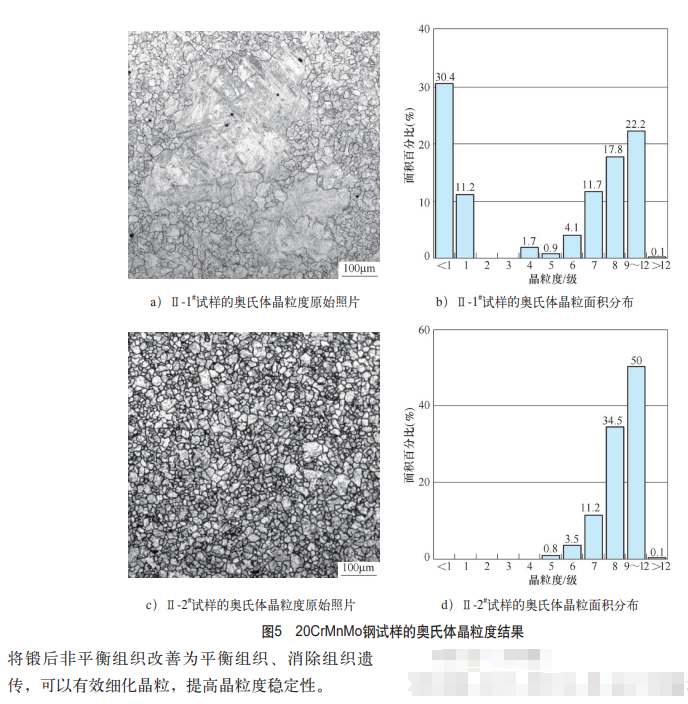

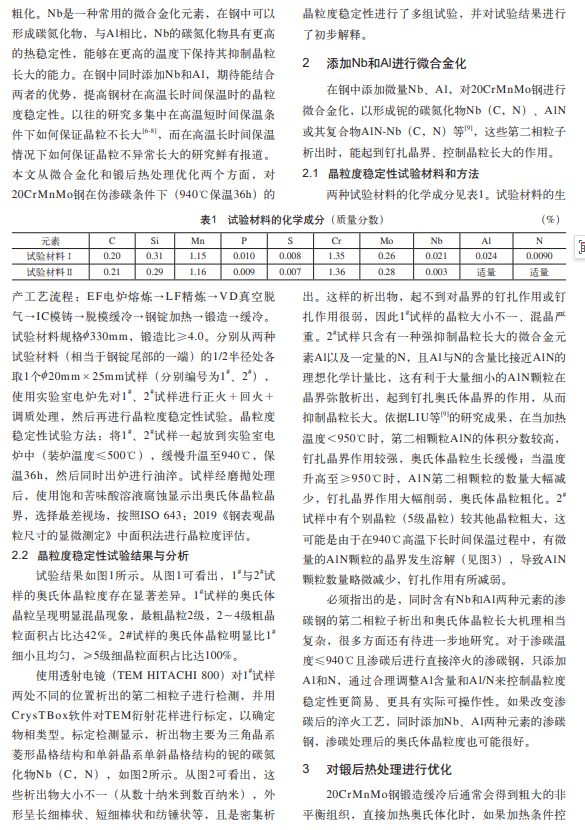

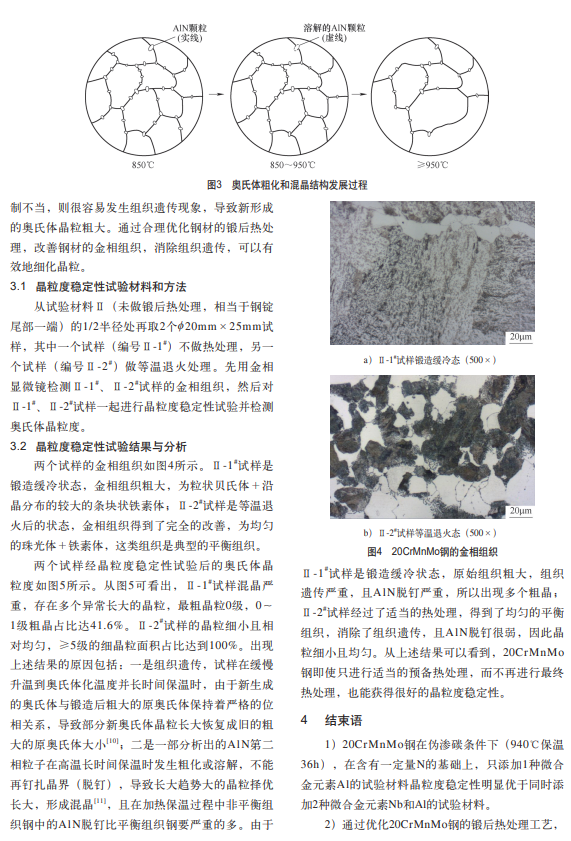

摘要：从微合金化和锻后热处理优化两个方面，对20CrMnMo钢在伪渗碳条件下（940℃保温36h）的晶粒度稳 定性进行了多组试验。结果表明：在一定N含量的基础上，只添加Al的试验材料的晶粒度稳定性明显优于同时 添加Nb和Al的试验材料；通过优化锻后热处理工艺，将锻后非平衡组织改善为平衡组织，并消除组织遗传，可以有效细化晶粒，提高晶粒度稳定性。
免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
相关文章
无相关信息
官方微信
《腐蚀与防护网电子期刊》征订启事
- 投稿联系：编辑部
- 电话：010-62316606
- 邮箱：fsfhzy666@163.com
- 腐蚀与防护网官方QQ群：140808414
点击排行
PPT新闻
“海洋金属”——钛合金在舰船的
点击数：10655
腐蚀与“海上丝绸之路”
点击数：8203
