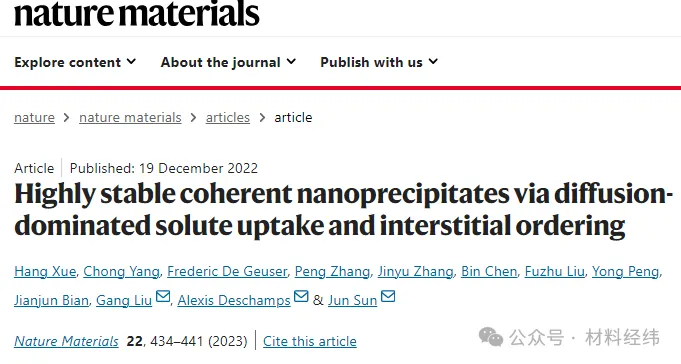

今天我们回顾一篇西安交通大学孙军院士团队的一篇经典之作，在高性能耐热铝合金领域取得历史性突破，通过间隙溶质稳定化策略，成功在含钪的Al-Cu-Mg-Ag合金中构筑出高密度、高热稳定性的相干纳米析出相（V相），使铝合金在400℃ 下仍保持约100 MPa的拉伸强度与卓越的抗蠕变性能。这项工作以Highly stable coherent nanoprecipitates via diffusion-dominated solute uptake and interstitial ordering为题发表于《nature materials》，为航空航天、能源装备等领域对轻量化高温结构材料的迫切需求提供了全新解决方案。

文末点击“阅读原文”跳转至原文

### 01 铝合金的“高温之痛”：百年未解的瓶颈

自一百多年前铝合金的时效硬化现象被发现以来，铝合金因其轻质、高强的特性，已成为航空航天、交通运输等领域不可或缺的轻量化材料。然而，传统高强度铝合金长期受困于一个“温度天花板”——超过150℃便迅速软化，无法满足现代工业对300–400℃服役温度的需求。

其根本原因在于纳米析出相的热稳定性不足：

- 高溶解度、快扩散溶质（如Cu、Zn、Si）可形成高体积分数析出相，但高温下易粗化；

- 慢扩散溶质（如Sc、Zr、Ti）形成的析出相热稳定性高，但体积分数过低，强化效果有限。

就像建房子，用快干水泥砌墙很快，但不耐烧；用耐火砖结实，却砌不出足够的墙体。我们需要的是既‘砌得快’又‘烧不坏’的材料。

### 02 破局关键：当“快铜”遇见“慢钪”，在纳米世界里“有序同居”

研究团队创新性地提出间隙溶质稳定化策略，在Al-Cu-Mg-Ag合金中微合金化添加Sc（0.3 wt%），通过一场精巧的原位相变，让扩散速度相差悬殊的Cu与Sc在纳米析出相中“握手合作”。

该过程分为两步：

1. 先造“骨架”：在185℃时效时，合金中形成大量板片状Ω相（成分为Al₂Cu，界面富集Mg/Ag），作为后续反应的“模板”；

2. 再注“灵魂”：当温度升至400℃，Sc原子通过“共格台阶”扩散进入Ω相，以间隙有序的方式周期性占据结构中的间隙位，触发Ω→V的原位结构转变。

### 03 看见原子：“V相”如何炼成？

借助球差校正高角环形暗场像与原子探针层析技术，研究人员首次清晰揭示了V相的原子结构：

- Sc原子并不替代Al或Cu，而是有序占据间隙位置，形成周期性的超结构；

- Cu原子框架保持不动，作为结构骨架；Al原子发生规律性位移，以适应Sc的间隙嵌入；

- V相具有Al₈Cu₄Sc的化学计量比，其形成能低于Ω相和θ′-Al₂Cu相，热稳定性显著提升。

这就像在已经建好的铜骨架公寓里，有序地请进一批钪原子‘房客’，不仅住得下，还让整栋楼更稳固。

### 04 “共格台阶”：Sc原子进入的“纳米楼梯”

Sc的扩散速度远低于Cu，它是如何快速进入Ω相并有序排列的？研究发现，共格台阶（CL） 在这一过程中扮演了“扩散通道”与“形核触发器”的双重角色：

- 在高温下，Ω相界面出现大量台阶；

- 台阶处在迁移时，界面处的Mg/Ag偏聚层被破坏，为Sc的进入打开“门户”；

- Sc原子优先偏聚于台阶处，借助其附带的拉伸应变场，逐步扩散至Ω相内部，完成间隙有序化。

### 05 性能飞跃：400℃下依旧“能打”

这种V相纳米析出相带来的性能提升是颠覆性的：
