原文共有图13，本文图片选自原文中图5、6、9、10、11、13。

滑动查看更多 (电脑端按住shift可左右滑动)

为什么做？

Waspaloy作为一种广泛应用于涡轮盘与涡轮叶片的变形镍基高温合金，其强度主要来源于共格析出的γ'-Ni₃(Al,Ti)强化相。然而，由于该合金具有较高的Ti/Al比，在长期高温服役过程中易于析出η-Ni₃Ti相（HCP结构，DO₂₄），该相通常被认为是有害相，会消耗强化相γ'从而损害拉伸与蠕变断裂性能。作者明确指出“Waspaloy在长期暴露过程中易于析出η-Ni₃Ti相”，且“η相通常被认为是有害相，对拉伸和蠕变断裂性能产生负面影响”。现有方案的不足在于，前人关于γ'向η相转变机制的研究“或聚焦于仅涉及几个原子层的初始阶段，或直接观察已长大的板条状η结构而跳过其形核与增厚过程”，且η相的析出位置在不同研究中被报道为晶界、γ'/γ界面或γ'内部，“这种析出位置的不一致性可能与合金成分和加载条件差异有关”。此外，一种尺寸更小（数百纳米级）的晶内MC型碳化物在长期热暴露过程中的稳定性与演化行为鲜有报道。作者的核心驱动在于利用高分辨表征技术系统揭示η相完整形核与长大过程，并阐明细小MC碳化物在其中的作用。从深层动机看，作者意在建立“组织退化—相变路径—动力学差异”的完整关联链条，为通过控制MC碳化物尺寸与密度抑制η相形成提供理论依据。若成功，将填补η相形核与长大完整过程研究的空白，并为高Ti/Al比镍基高温合金的微观组织调控提供新思路。

怎么做的？

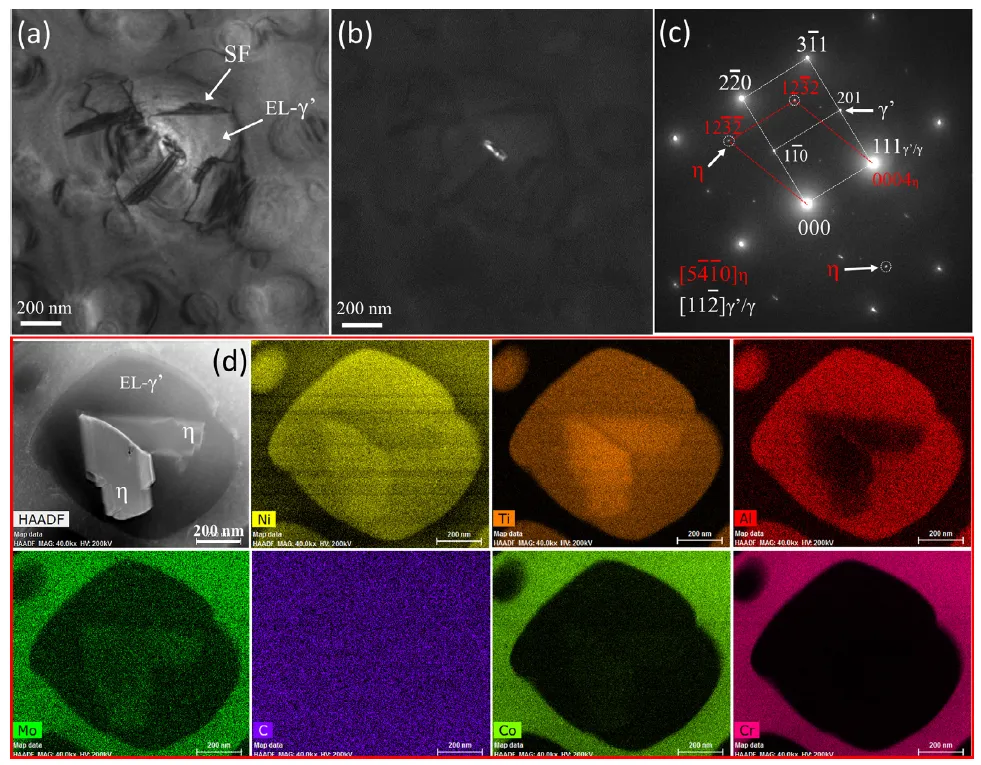

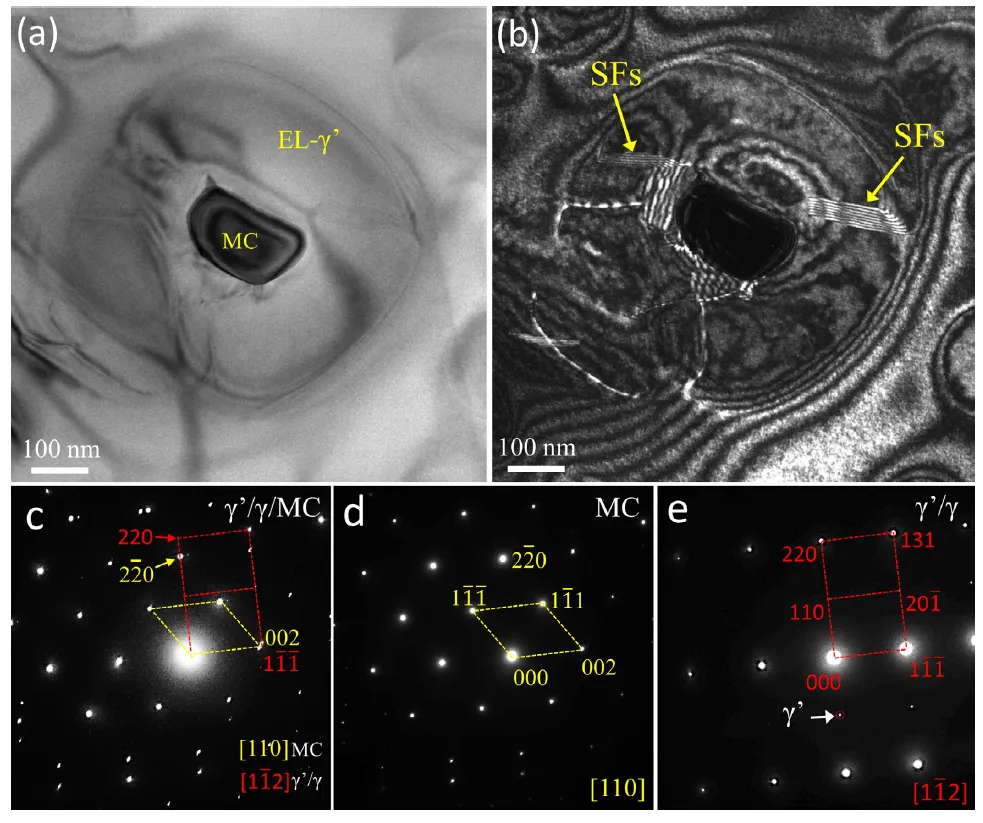

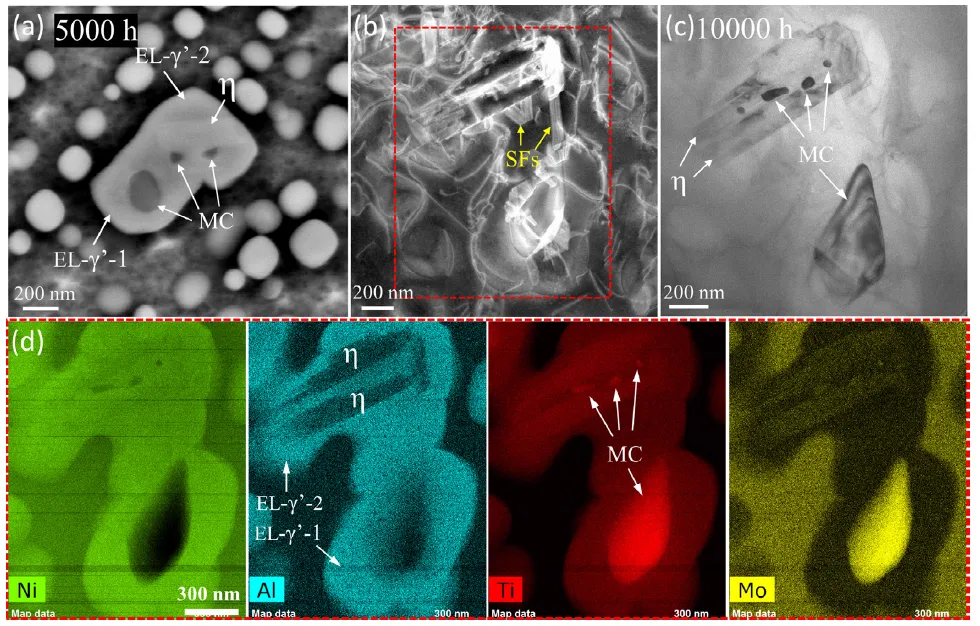

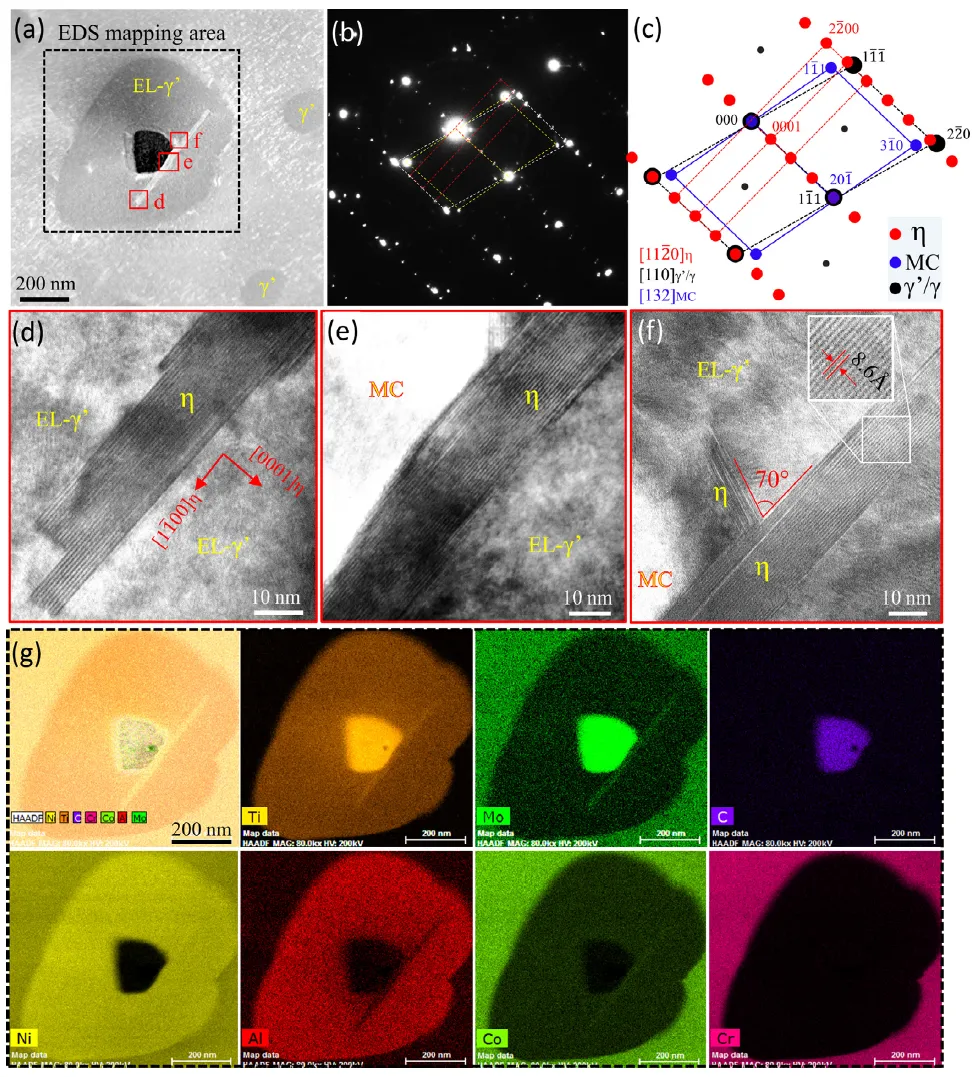

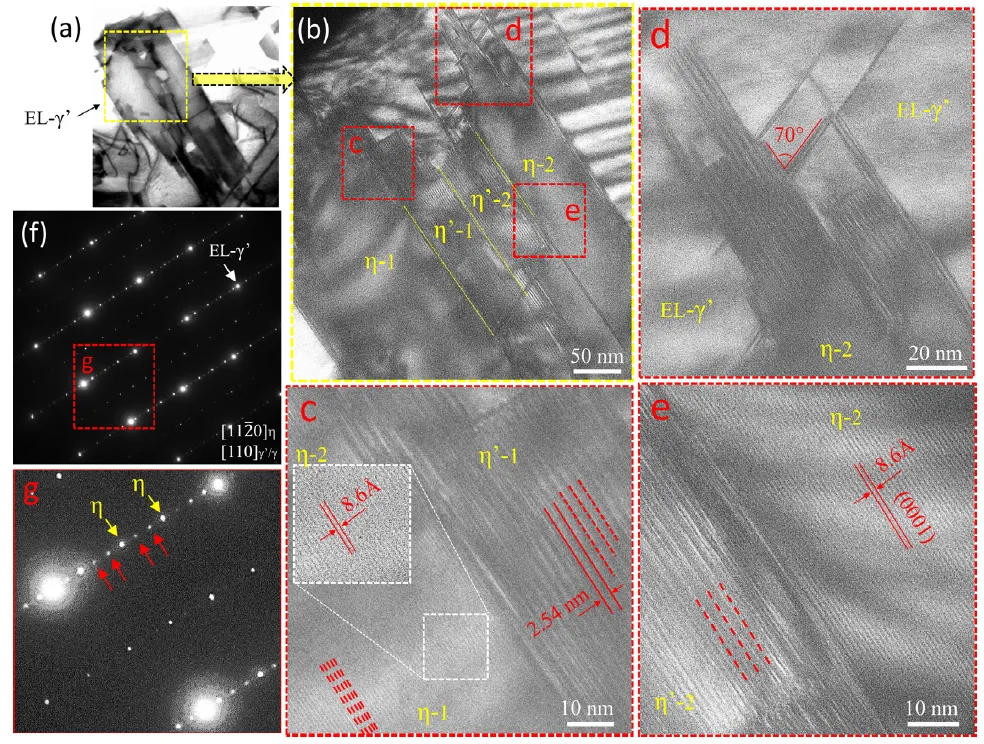

本研究方法核心为“长期热暴露实验+多尺度高分辨表征+相变路径追踪”的实验框架。研究对象为Waspaloy合金，化学成分以Ni为基体，含Ti 3.1%、Al 1.6%、Cr 19.5%、Co 13.5%、Mo 4.3%、C 0.07%等。合金经真空感应熔炼、热锻成棒材后，进行标准热处理（1070°C/4 h/AC + 845°C/24 h/AC + 760°C/16 h/AC），随后在780°C下进行长达10000小时的热暴露实验，每500小时取样分析。关键表征手段包括：FEG-SEM观察γ'粗化与碳化物演化；TEM薄 foil 制备采用10%高氯酸甲醇溶液双喷电解减薄；FEI-Talos 200F TEM结合Super-EDS进行元素分析；TEM-ACOM结合预cession电子衍射进行自动晶体取向映射；300 kV JEOL 3010 TEM进行高分辨观察。验证与评估方面，通过统计超过10个碳化物的EDS数据确定MC-I与MC-II成分差异；通过选区电子衍射花样确认γ'/γ/η/MC各相取向关系；通过GND计算量化EL-γ'周围应变分布；通过ACOM mapping分析多个η相之间的取向差。创新点在于：揭示了EL-γ'形成的两条路径（纯γ'吸附吞并与MC-II碳化物周围γ'聚集）以及η相形核与长大的两条路径（EL-γ'内部直接形核与MC-II碳化物辅助形核），并提出了η相形核与长大的两个判据：ESFs提供形核位点与Ti元素扩散供其长大。

还需要做什么？

作者自述的局限性包括：难以定量统计η相体积分数，因η与EL-γ'在SEM中衬度相似且体积分数极低；Path 1中η相是否在EL-γ'内部还是界面处形核“需要三维表征纳米分析工具验证”；Path 1中EL-γ'上下是否存在碳化物“在三维表征之前不能排除”。此外，MC-II碳化物的详细形成过程“需要进一步阐明”，其成分差异对稳定性的影响“需要进一步研究”。验证不充分处在于：实验仅针对Waspaloy一种合金，未涉及其他高Ti/Al比镍基高温合金；仅单一温度（780°C）与单一时间序列，未考察温度与应力对η相形成路径的影响；未进行透射电镜三维重构验证Path 1中η相形核位置的假设。从可拓展方向看，短期可补充的工作包括：采用FIB-SEM断层扫描或原子探针层析技术进行三维表征验证η相形核位置；开展不同温度与应力条件下的热暴露实验以建立更通用的η相形成动力学模型；将研究拓展至Nimonic 263、Inconel 740等其他高Ti/Al比合金。长期需攻克的挑战在于：建立η相形核与长大的定量动力学模型，实现从组织参数到性能退化的预测；将MC-II碳化物尺寸与密度作为设计变量，通过热加工与热处理工艺优化抑制η相形成。作者未提及但值得关注的风险是：η相在某些条件下可能对晶界滑移有抑制作用，其在晶界的选择性析出或可成为有利因素；此外，MC-II碳化物与η相之间的Ti元素扩散通道机制需进一步量化，以评估通过成分设计阻断该通道的可行性。
