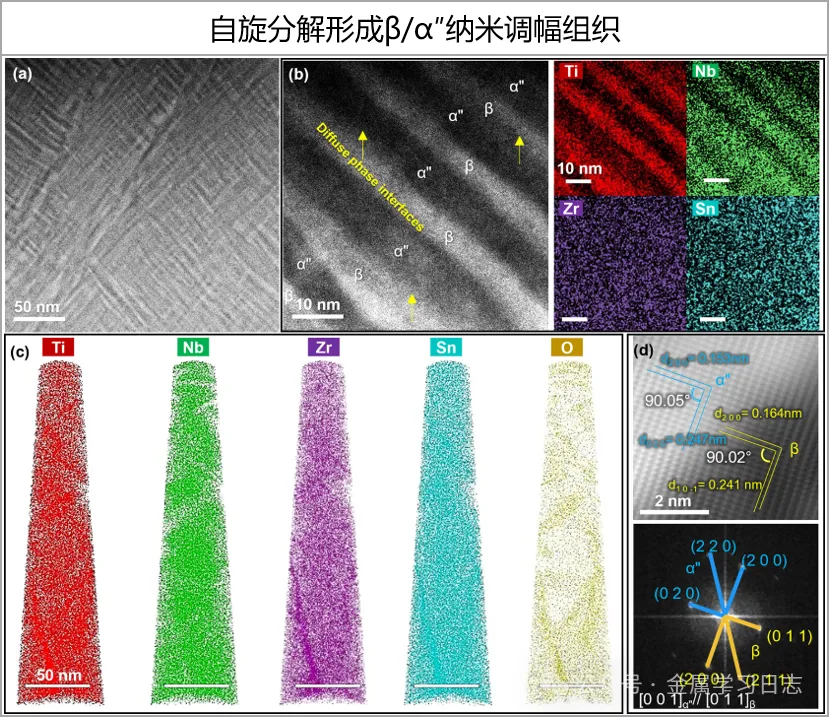

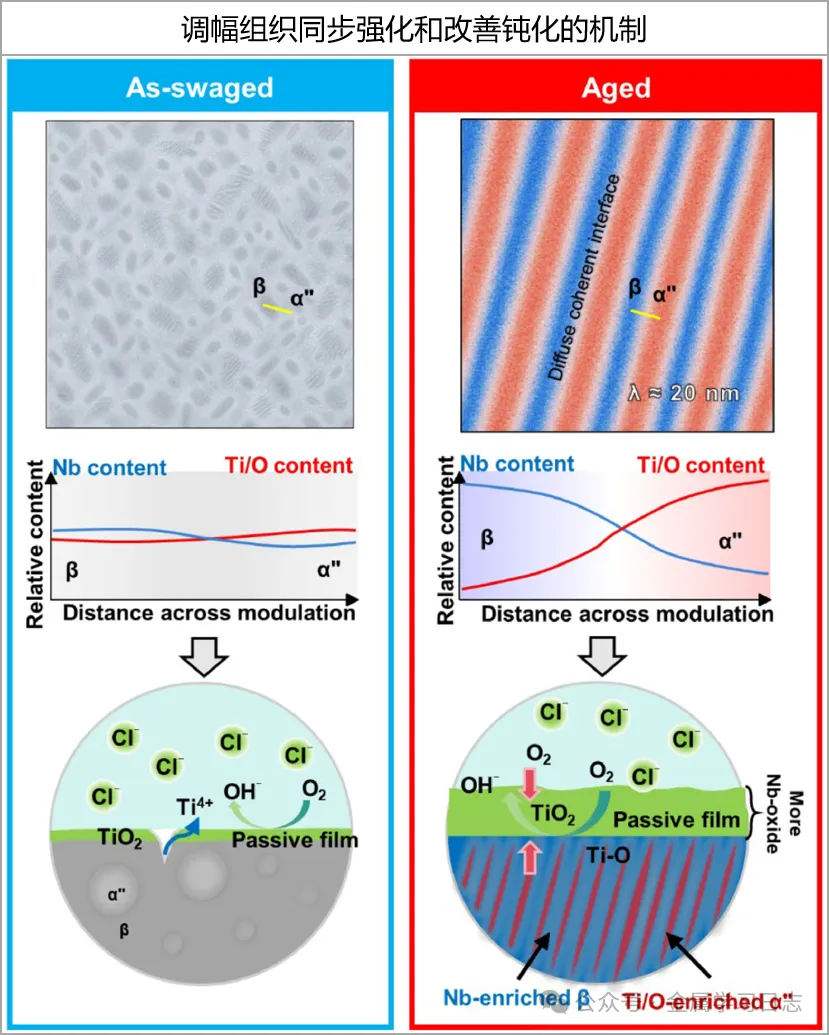

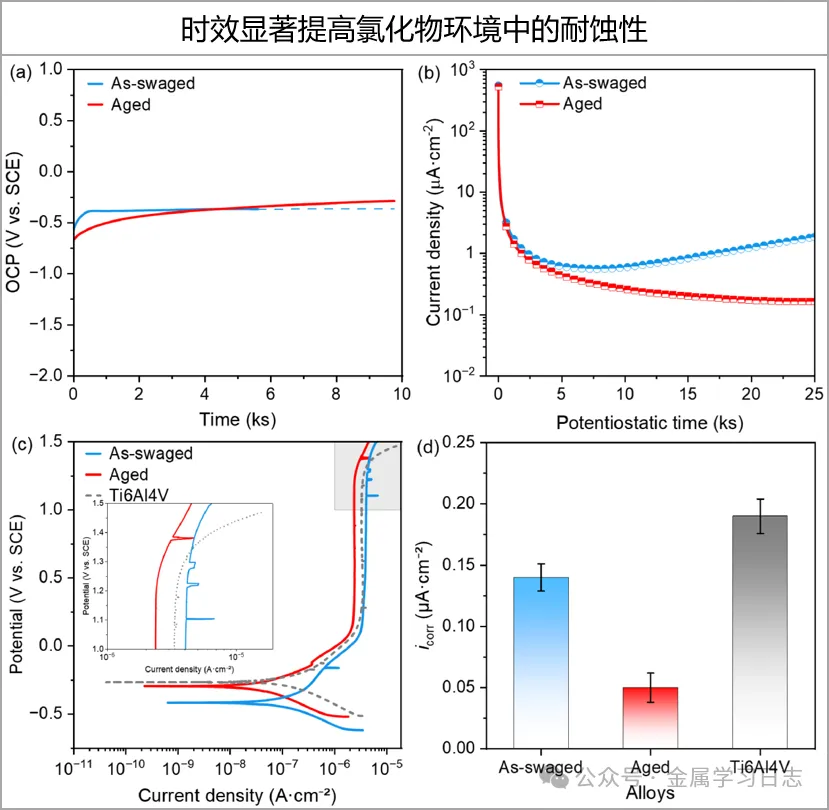

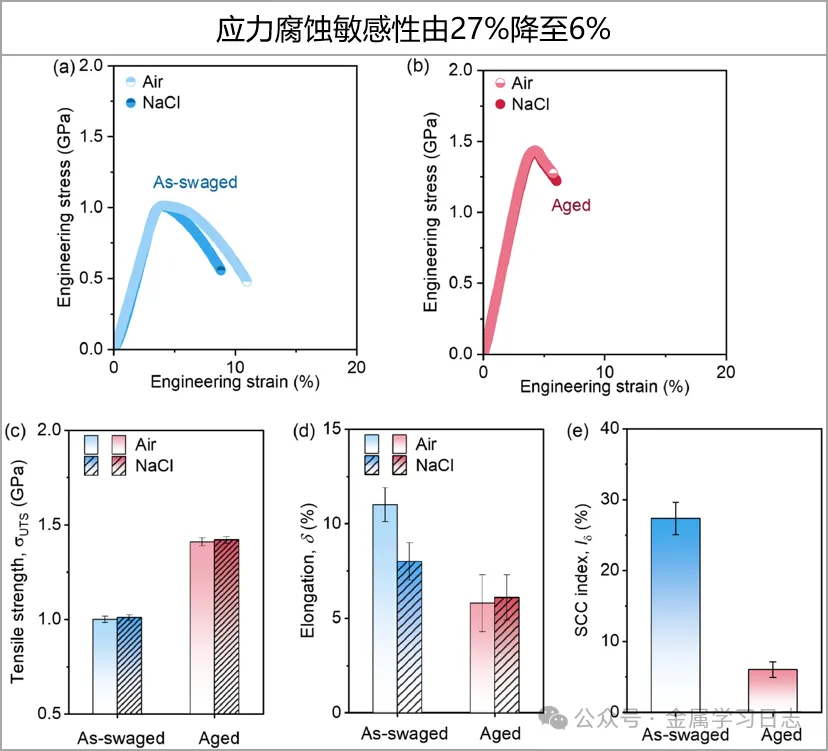

本文以Ti-24Nb-4Zr-8Sn合金为对象，通过703 K时效诱发自旋分解，将旋锻态中弱相关的β/α″纳米结构转变为周期约20 nm、单层厚度约10 nm的连续共格β/α″调幅组织。时效过程中，Ti和O向正交α″区域富集，Nb向BCC β层片富集，界面保持弥散连续，没有形成传统粗大α相或ω相。密集的弹性模量和成分起伏持续阻碍位错滑移，使屈服强度由937 MPa提高至1249 MPa，抗拉强度由1001 MPa提高至1347 MPa，延伸率仍保持约6%。在3.5 wt.% NaCl溶液中，腐蚀电流密度由0.14降至0.05 μA·cm⁻²，降幅约64%，应力腐蚀敏感指数由约27%降至6%。调幅组织的化学尺度与约15 nm厚的钝化膜接近：Ti/O富集区促进TiO₂骨架形成，Nb富集区提高Nb氧化物在膜中的相对贡献，弥散共格界面又避免形成强烈的横向电位差，最终获得更厚、更连续、缺陷更少的非晶钝化膜。
