文章信息

原文标题：Quantifying carbide size effects on strain localization and fracture mechanisms in martensitic steels

标题翻译：量化碳化物尺寸对马氏体钢应变局部化与断裂机制的影响

通讯作者单位：中科院金属所&科奇大学&开姆尼茨工业大学

文章导读

高碳马氏体轴承钢（如M50）的性能受控于碳化物与应变局域化的相互作用，但长期以来缺乏定量的损伤阈值。传统研究多局限于定性观察，难以揭示碳化物尺寸对损伤萌生的定量控制规律。为此，东北大学与中科院金属所团队以M50钢为模型，结合原位高分辨数字图像相关技术（HR-DIC）、聚焦离子束（FIB）剖面成像与晶体塑性有限元（CPFE）模拟，构建了从表面应变演化到亚表面损伤的三维力学图谱。研究定量统计了76个随机碳化物，揭示了剪切带-碳化物相互作用主导的损伤机制，首次确定了区分“应变容纳”与“断裂主导”行为的临界尺寸区间（0.91–1.69 μm），并建立了碳化物尺寸与临界断裂应变的定量衰减关系，为高损伤容限轴承钢的微观结构设计提供了明确的尺寸控制标准。

图文解读

原文共有图10，本文图片选自原文中图1、2、5、7、8、10。

图1：​ 展示了实验的宏观力学背景与CPFE模拟的初始构型。图a为M50钢的真实应力-应变曲线，其中的应力跌落对应于SEM原位拉伸过程中的图像采集停顿；图b和c为基于EBSD数据构建的代表性体积单元（RVE）及其晶粒取向分布，该模型用于后续的应力场与应变局域化分析。

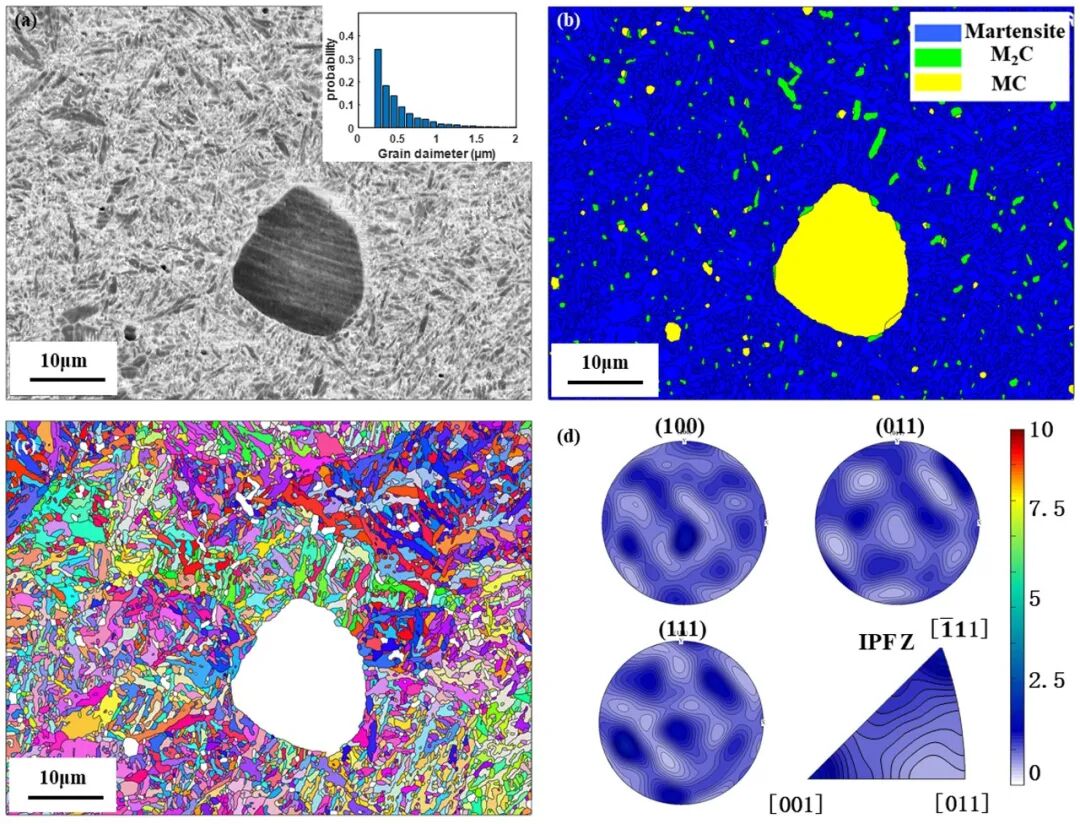

图2：​ 呈现了M50钢的典型微观结构特征。图a的带衬度图显示了超细马氏体板条（宽度<1 μm）与分布其中的碳化物；图b和c的相分布图与极图进一步确认了基体为弱织构的马氏体，碳化物主要为近等轴状的MC型（等效直径~8.5 μm），这种明确的相分布为后续单颗粒统计提供了理想模型。

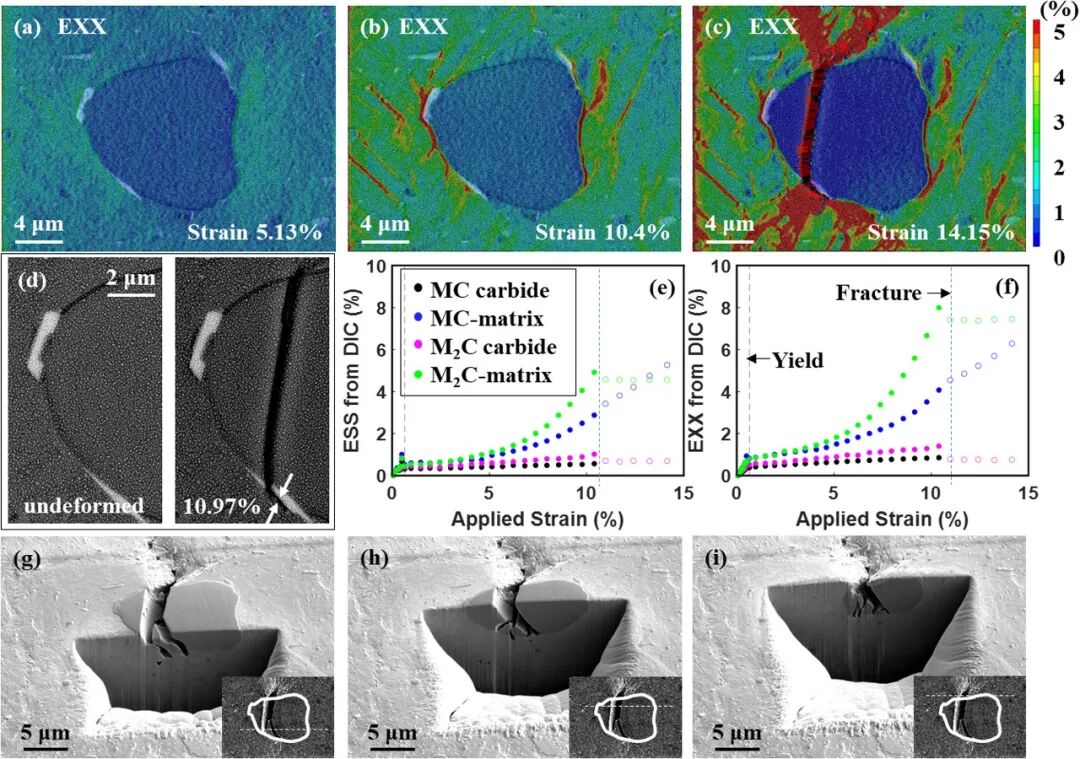

图5：​ 记录了大尺寸碳化物（12.39 μm）直接断裂的典型案例。HR-DIC应变场显示，应变局域化在较低宏观应变（5.13%）时即启动，并在邻近M₂C碳化物处急剧放大，最终导致MC碳化物内部萌生裂纹；FIB剖面证实了碳化物内部存在多取向的复杂裂纹，而非单纯的界面脱粘，表明大尺寸碳化物无法容纳高应变而直接发生脆性断裂。

图7：​ 通过CPFE模拟揭示了亚表面应力集中是碳化物断裂的力学根源。模拟结果表明，最大主应力峰值并不出现在观测表面，而是位于亚表面的碳化物内部；这种“表面观测不到、亚表面已断裂”的应力分布特征，合理解释了实验中为何许多表面“界面裂纹”实为亚表面碳化物断裂延伸至表面的次生现象。

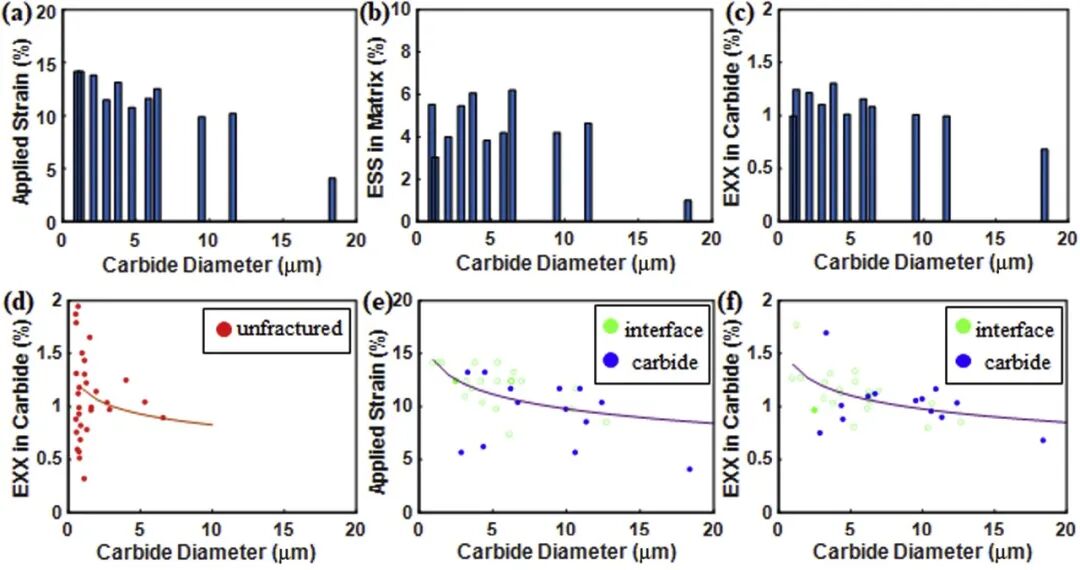

图8：​ 统计了76个碳化物的尺寸-损伤模式分布规律。结果显示，未断裂碳化物平均尺寸最小（~1.30 μm），界面（假性）断裂居中（~5.98 μm），内部断裂碳化物平均尺寸最大（~8.46 μm）；数据点分布明确划定了从“安全”到“断裂”的临界尺寸过渡区间，证明了尺寸是控制损伤模式转变的主导因素。

图10：​ 建立了碳化物临界断裂应变随尺寸增大而衰减的定量规律。统计表明，随着碳化物等效直径增大，其临界断裂应变（εf）系统性下降，并逐渐趋近于约0.90%的渐近极限；这一关系为通过控制碳化物尺寸上限来提升材料的损伤容限提供了直接的理论依据。

滑动查看更多 (电脑端按住shift可左右滑动)

文章总结

本研究通过多尺度实验与模拟，定量揭示了马氏体钢中碳化物尺寸对应变局域化与断裂机制的调控规律：小尺寸碳化物（<1.69 μm）​ 与基体力学相容性高，主要通过界面应变局域化容纳变形而不引发断裂；大尺寸碳化物（>5.98 μm）​ 则因亚表面强烈的应力集中（CPFE模拟证实峰值应力位于亚表面）而优先发生内部断裂或界面脱粘。研究首次统计确定了碳化物行为的临界尺寸区间为0.91–1.69 μm，并发现碳化物的临界断裂应变随尺寸增大而系统性降低，最终趋于~0.90%的极限值。这一发现强调了在轴承钢微结构设计中，将碳化物尺寸控制在亚微米至1–2 μm以下是实现高损伤容限的关键。
