热胀冷缩是金属材料的“天性”，却是精密仪器、航空航天、电子封装的“天敌”。百余年来，因瓦（Invar）合金凭借磁致体积效应独步零膨胀领域，但其高密度、窄温域、磁性依赖的局限始终如影随形。近日，重庆大学团队在《自然·通讯》（Nature Communications）发表重磅成果，通过“应变恢复补偿”策略，在密度仅1.93 g/cm³的镁合金中实现了25–150 °C范围内近乎为零的热膨胀（CTE ≈ 0.02 × 10⁻⁶ °C⁻¹），同时保持424 MPa的高强度和12%的塑性。这一突破不仅将零膨胀材料的轻量化记录推向极致，更开创了基于塑性应变调控热膨胀的普适性设计新范式。本文以行业视角深度解构这一里程碑工作。

图1 图片摘要。

一、热膨胀的本质困局

金属受热膨胀源于原子非简谐振动，其宏观尺寸变化（CTE）是材料本征属性。对于镁、铝等轻金属，低原子质量加剧了晶格振动幅度，使得CTE普遍高达25–30 × 10⁻⁶ °C⁻¹，远超钢铁（~12 × 10⁻⁶ °C⁻¹）和因瓦合金（~1.2 × 10⁻⁶ °C⁻¹）。在卫星光学平台、精密致动器、新能源电池壳体等场景中，微小温变即导致显著的尺寸漂移，严重制约系统精度与可靠性。

传统解决思路有三：一是开发负热膨胀（NTE）化合物（如ZrW₂O₈、反钙钛矿锰氮化物），但其本征脆性难以承载；二是制备NTE增强金属基复合材料，但界面反应与分散均匀性瓶颈长期存在；三是依赖因瓦合金的磁体积效应，但此机制仅存于特定磁性合金，且密度高达8.1 g/cm³，与轻量化趋势背道而驰。如何在保持金属塑韧性的同时，在轻质基体中实现宽温域零膨胀，是材料科学界的“圣杯”级难题。

二、应变补偿策略：从“被动接受”到“主动调控”的思维跃迁

黄亚东、武素娟等研究者另辟蹊径，跳出“寻找本征零膨胀相”的传统框架，转而利用金属内部塑性应变的存储与释放来动态抵消热膨胀。其核心逻辑如图1a所示：若能在升温过程中持续释放基体中预存的压应变，且应变恢复量恰好等于热膨胀量，则宏观尺寸可保持不变；降温时，通过某种可逆机制使应变重新生成，即可实现循环稳定。

实现这一策略的关键在于两点：

1. 应变的可控引入与再生源——需要一种能在热循环中反复产生体积变化的“应变引擎”；

2. 基体的塑性容纳能力——基体需在应变引擎作用下发生塑性变形并储存应变，且在升温时通过位错运动释放应变。

团队巧妙选择了MnCoGe金属间化合物颗粒作为应变引擎。该材料在~150 °C发生马氏体相变，伴随约4%的体积突变，且通过Al元素表面扩散形成的梯度层可稳定其可逆相变行为。将仅1.2 vol.%的Al稳定化MnCoGe颗粒引入WE43镁合金（Mg–4Y–3.3RE–0.5Zr）基体后，由于两者巨大的弹性模量失配（MnCoGe: 164 GPa vs. Mg: 45 GPa），相变引发的应力远超镁基体屈服强度，驱使颗粒周围约30 vol.%的基体发生塑性变形，储存了高密度几何必需位错（GND）和压应变场。

三、性能颠覆：三个数量级的CTE降幅与最轻重量的双重纪录

热膨胀性能（图2）：

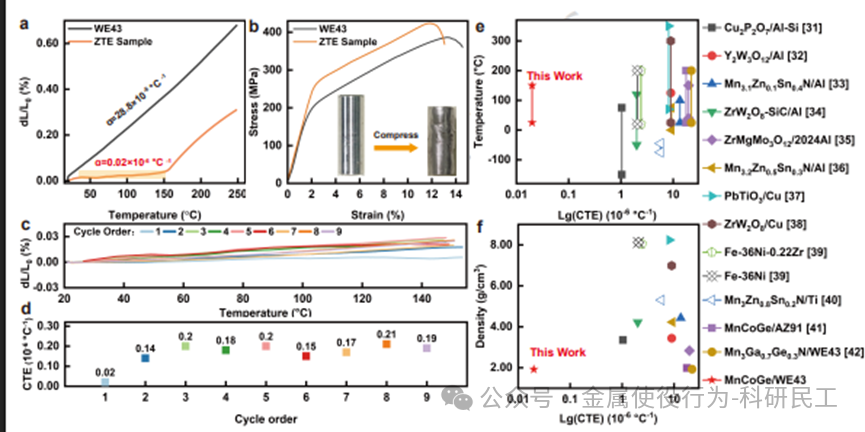

·纯WE43合金在25–150 °C区间CTE为28 × 10⁻⁶ °C⁻¹；

·添加1.2 vol.% MnCoGe/Al的样品，首次热循环即测得CTE = 0.02 × 10⁻⁶ °C⁻¹，降幅达三个数量级；

·经三次热循环后，CTE稳定于~0.2 × 10⁻⁶ °C⁻¹，仍比因瓦合金低一个数量级，且有效温宽（125 °C）超越传统因瓦合金和多数脆性NTE复合材料。

·与已报道的所有零/近零膨胀材料相比，该合金拥有最低的绝对CTE值（对数坐标下亦显著领先），且密度仅为1.93 g/cm³，是目前最轻的零膨胀结构金属材料。

力学性能（图2b）：

·抗压强度从384 MPa提升至424 MPa，塑性保持在12%，展现出优异的强塑性匹配。

·这得益于颗粒引入带来的细晶强化与位错强化效应，同时基体连续的塑性保证了宏观韧性。

该合金集“超低CTE + 宽温域 + 高比强度 + 金属韧性”于一身，打破了零膨胀材料“轻质必脆、塑性必胀”的魔咒。

四、多尺度原位表征：捕捉应变演化的“动态影像”

为确证应变补偿机制，团队开展了从纳米到宏观的原位追踪：

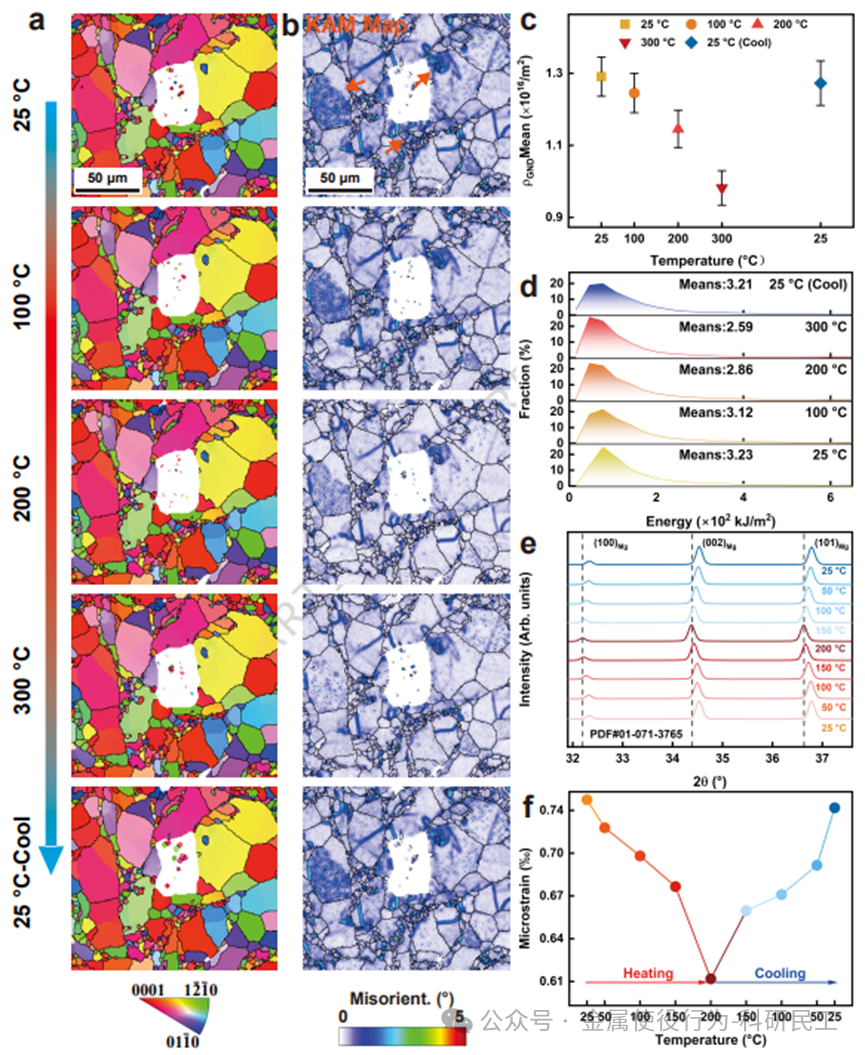

1. 原位EBSD（图3a–d）：升温过程中，颗粒附近高KAM值区域（高应变）逐渐消褪，GND密度从室温的~1.2 × 10¹⁴ m⁻²降至200 °C的~0.4 × 10¹⁴ m⁻²；降温时，应变与GND密度同步恢复。应变能计算显示，加热时能量连续释放，冷却时重新注入，形成闭环。

2. 原位HRTEM（补充材料）：直观捕捉到界面附近可动<a>型位错在基面上的往复滑移与重排，证实了可逆位错滑移是应变存储与释放的微观载体。

3. 原位XRD（图3e–f）：镁基体衍射峰在升温时向高角度偏移（晶格常数减小，压应变释放），降温时回归原位。Williamson–Hall分析表明，压应变在加热至200 °C时近乎完全弛豫，冷却后复原。

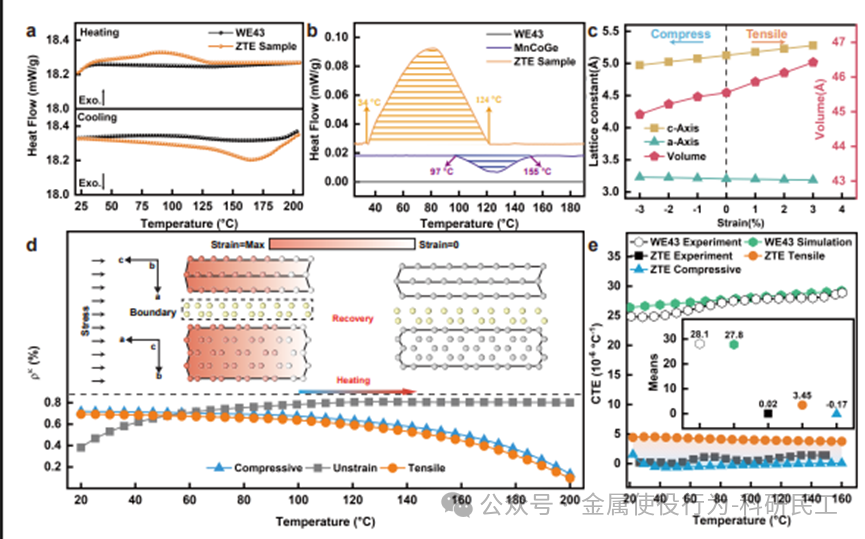

4. DSC热分析（图4a–b）：含MnCoGe样品在冷却阶段出现额外放热峰，其焓值超过纯MnCoGe相变焓，源于热失配约束下储存的弹性应变能随逆相变释放——这是应变补偿的热力学指纹。

五、理论解析：压应变恢复主导的负热膨胀贡献

通过统计热力学模型（zentropy框架）计算发现：

·塑性变形使基体中同时存在压应变与拉应变微区；

·升温时，压应变区的恢复概率显著高于拉应变区（图4d），导致30 vol.%基体的压应变释放贡献了净负热膨胀效应（-0.17 × 10⁻⁶ °C⁻¹）；

·该负贡献恰好抵消了未变形基体的本征正膨胀，使得整体CTE趋近于零。

值得注意的是，此机制在铝合金体系中也得到验证（补充图13），表明“应变恢复补偿”具有跨材料体系的普适性，为设计各类轻合金零膨胀材料提供了通用蓝图。
