多主元合金（MPEA）被誉为冶金领域的颠覆性突破，但其近乎无限的成分空间与昂贵的实验成本，构成了典型的“高维寻优”困境。特别是在耐腐蚀性能的研发上，数据的稀缺性让传统机器学习模型频频“失效”。来自中国科学院金属研究所与东北师范大学等机构的研究团队，在《Corrosion Science》发表最新成果，他们巧妙地引入WGAN-GP（带梯度惩罚的Wasserstein生成对抗网络）进行数据增强，结合机器学习与贝叶斯优化，成功设计出点蚀电位高达1065 mV_SCE的耐腐蚀FCC结构MPEA。本文将深度解读这一研究的创新内核与技术细节。

引言：从“炒菜式”试错到“生成式”设计

传统合金设计依赖于“试错法”或基于热力学的微调，这在动辄包含五元以上主元的MPEA领域显得力不从心。机器学习（ML）的引入本应为这一领域注入强心剂，然而，一个残酷的现实瓶颈长期存在：高质量腐蚀数据的极度匮乏。

与力学性能数据不同，电化学腐蚀行为对材料的微观结构、测试环境乃至试样表面状态都极其敏感。这就导致现有的公开数据不仅数量少，而且往往因为制备工艺（如磁控溅射与电弧熔炼的本质差异）而存在系统性的偏差。直接使用这区区几十组数据进行训练，模型极易过拟合，其预测的外推能力几乎为零。

该研究的首要创新点在于，它没有停留在“有多少数据做多少事”的被动局面，而是通过生成对抗网络（GAN）主动创造数据，将有限的真实数据作为“种子”，在物理约束下生长出一个庞大的“合成数据森林”。

图1. WGAN-GP与机器学习加速耐腐蚀多主元合金设计流程概览。(a) 数据收集及随后的WGAN-GP数据增强；(b) 特征工程；(c)模型构建与筛选；(d) 多主元合金预测与实验验证。

创新点一：不只是“造假数据”，而是“学习分布”的WGAN-GP

很多人对数据增强的理解还停留在简单的加噪或插值。但对于成分复杂的MPEA，元素间存在着严格的热力学约束（原子百分比之和为1）以及潜在的相稳定性边界。传统的插值极易生成热力学上不可能存在的“虚数”成分。

研究团队选择了WGAN-GP，其核心优势在于：

1. 解决模式崩溃（Mode Collapse）： 传统GAN在训练中往往只学会生成几种固定的样本，导致生成数据多样性极差。WGAN-GP通过引入Wasserstein距离（推土机距离）来衡量真实分布与生成分布的差异，即便两个分布没有重叠，也能提供有意义的梯度，极大地稳定了训练过程。
2. 梯度惩罚（Gradient Penalty）： 为了满足Lipschitz连续性约束，WGAN-GP采用梯度惩罚项替代了传统的权重裁剪，这使得生成器能够产生更平滑、更真实的样本，特别是在处理高维、小样本数据时效果显著。

创新深度解析：
作者不仅使用了WGAN-GP，还进行了极其严苛的验证。通过K-S检验（p值为0.0728，表明生成数据与真实数据在统计上无显著差异）、PCA与t-SNE降维可视化以及最大均值差异（MMD）检验，证明了生成数据并非“胡编乱造”，而是真实填充了原始数据稀疏区域的“合理外推”。特别是MMD值为0.0501，远低于95%置信度的临界值，这在统计学上证明了生成样本与真实样本的同源性。

这一点对于学术界和工业界的意义在于：* 它提供了一种在数据稀疏领域构建高鲁棒性模型的通用范式。你不需要海量的数据，你需要的是一个能深刻理解“数据生成机制”的生成模型。*

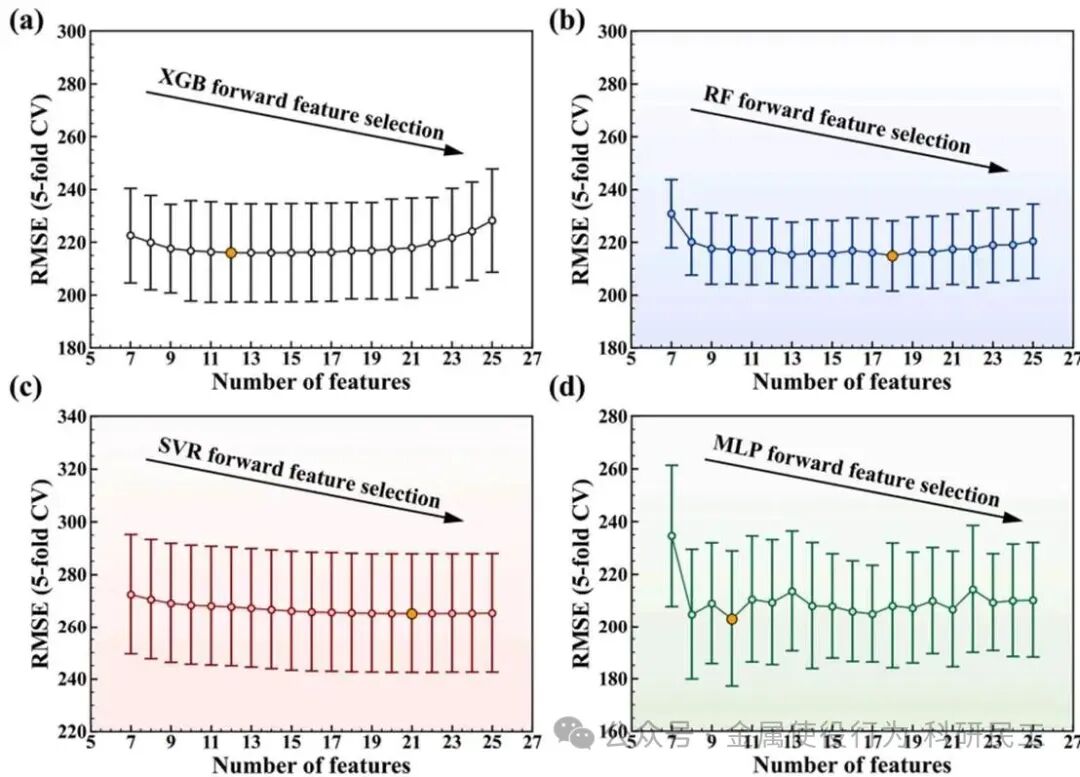

图2. (a) XGBoost、(b) RF、(c) SVR 和 (d) MLP 模型的前向特征选择过程（黄色圆圈代表使均方根误差最低的特征子集）

创新点二：从“黑箱”到“可解释”——SHAP揭示腐蚀本源

有了高质量的数据，模型开始变得“聪明”起来。经过增强后的数据，使得MLP模型的R²达到了0.71，RMSE降至141.64 mV，相较于原始数据训练的模型，性能提升了惊人的94%。

但科研的目标不止于预测，更在于理解。研究团队引入了SHAP（Shapley Additive Explanations） 分析，这一源自博弈论的工具为机器学习模型的输出提供了“归因”能力。

创新深度解析：
SHAP分析得出的结论极具启发性：

• Cr含量是压倒性的正面贡献因素。这看似是常识，但SHAP给出了定量化的影响幅度。
• 更关键的是，模型识别出了两个极具物理意义的描述符：
  • pH（氧化物零电荷电位）： CrO的低pH意味着在中性NaCl溶液中，其表面带负电或弱正电，从而在物理上排斥带负电的Cl离子的吸附。这是从界面电化学层面解释了耐蚀机理。
  • WF(oxides)（氧化物功函数）： 高功函数意味着电子更难从金属/氧化物界面逸出到电解液参与阴极反应，抑制了电子转移过程，从而稳定了钝化膜。

这一分析将宏观的“耐腐蚀”性能，拆解为了“抑制Cl⁻吸附（化学屏障）”和“抑制电子转移（电子屏障）”两个微观物理机制。这表明，机器学习模型不仅学会了预测，它发现的规律与经典的点蚀理论高度吻合，甚至进一步强化了我们对Cr元素在钝化膜中核心作用的理解。

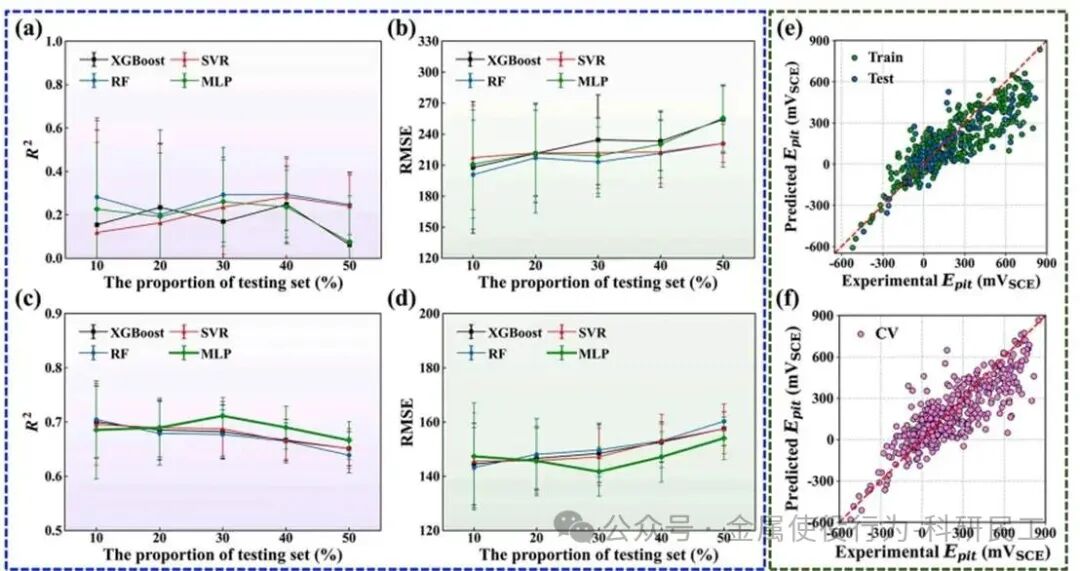

图3. 机器学习模型性能评估。在(a,b)原始数据集和(c,d)经最优特征子集增强的数据集上，针对XGBoost、RF、SVR和MLP模型在不同训练-测试集划分比例（10%-50%）下评估的R²和RMSE指标；(e)训练/测试集以及(f)使用最佳性能模型MLP进行交叉验证样本的Eₚᵢₜ实验值与预测值散点对比图。

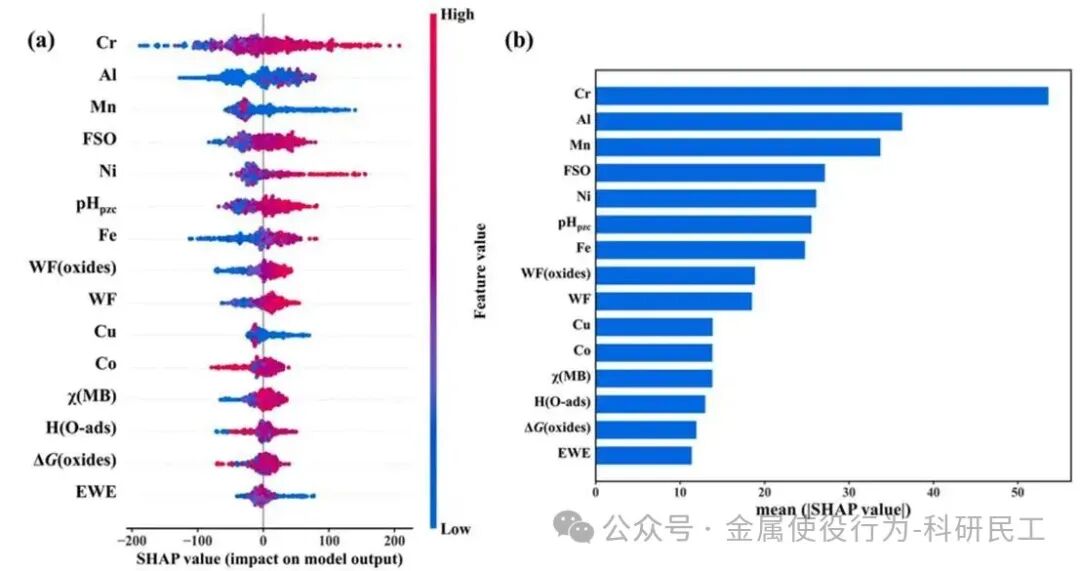

图4. 特征重要性与SHAP贡献分析。(a) SHAP概要图展示了每个特征对模型输出的贡献方向与大小，其中颜色代表归一化后的特征值；(b) 由平均绝对SHAP值确定的输入描述符特征重要度。

创新点三：闭环验证——当贝叶斯优化遇上“真实世界”

理论预测的终点是实验验证。研究团队将最佳预测模型嵌入贝叶斯优化框架，在7维成分空间（Fe, Cr, Ni, Mn, Al, Cu, Co）中进行全局寻优。贝叶斯优化的优势在于其采集函数能智能地平衡“探索”（在不确定区域寻找新高点）与“利用”（在已知高值区域深耕）。

最终筛选出的两个合金：

• ML-MPEA-1: FeCrNiAlCo
• ML-MPEA-2: FeCrNiAlCo

创新深度解析：

1. 精度验证： 实验测得的点蚀电位分别为839 mV和1065 mV_SCE，与预测值误差低于10%。特别是ML-MPEA-2的1065 mV，相较于数据集中表现最好的AlCoCrFeNi合金，提升了32.85%。这不仅是数值的提升，更是对“AI预测能力”的一次成功背书。
2. 机理验证（TEM/XPS）：
   • Cr富集： 实验证实，在钝化膜中Cr含量高达57 at%（ML-MPEA-2），这是体相含量的1.6倍。这正是SHAP分析中“高Cr贡献”的直接体现。
   • 非晶结构： HRTEM显示钝化膜为非晶态，消除了晶界等Cl⁻扩散的快速通道。
   • 半导体特性： Mott-Schottky分析显示，ML-MPEA-2具有极低的载流子浓度（N, N ~ 10 cm），意味着钝化膜结构致密，缺陷极少。

这一系列实验数据，构成了一个完整的证据链：机器学习预测的高耐蚀性，源于Cr诱导的低缺陷密度、高功函数、抗Cl⁻吸附的非晶钝化膜。

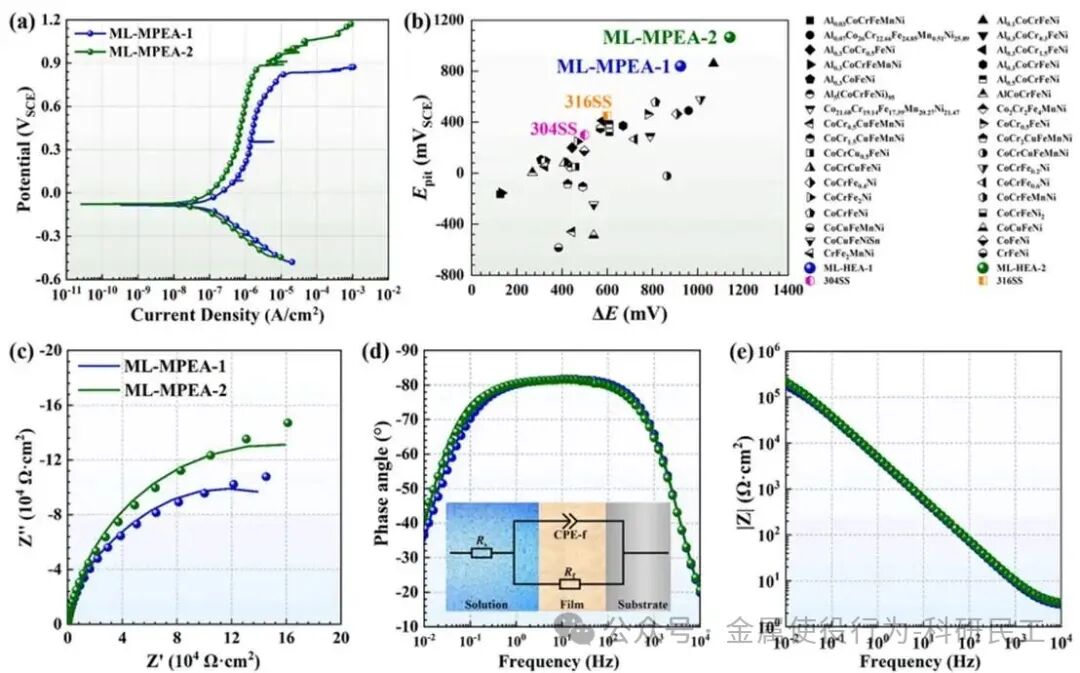

图5. 多主元合金的电化学测试结果。(a) 两种多主元合金的动电位极化曲线；(b) 不同多主元合金耐腐蚀性能对比；两种多主元合金电化学阻抗谱的 (c) 奈奎斯特图、(d) 相位角图和 (e) 阻抗模值图。

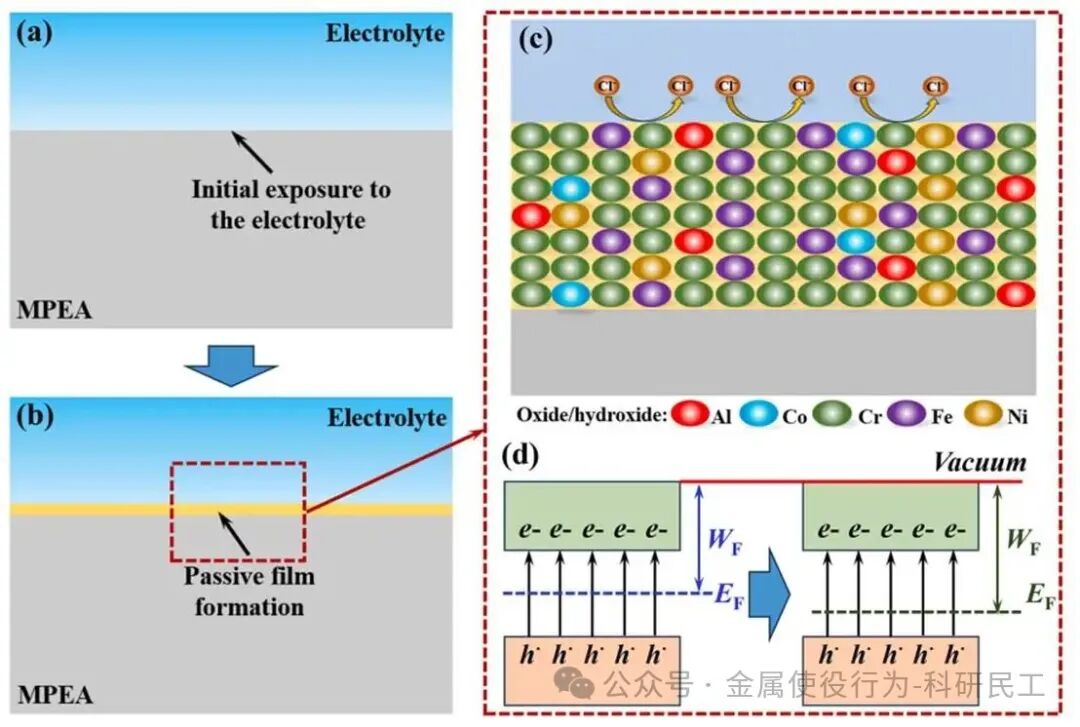

图6. 多主元合金腐蚀机理示意图。
