一、传统困境：析出强化，必然牺牲耐蚀？

镁合金的时效强化依赖于高密度纳米析出相（如β′、γ′、γ″等）。然而，绝大多数析出相的电极电位显著高于Mg基体（例如Ag-rich相，电位+0.8 V vs. SHE，Mg为−2.37 V），形成微电偶对，导致：

• 阴极相周围Mg优先溶解 → 局部点蚀
• 腐蚀速率飙升（文献[5]中Mg-Gd-Ag合金时效后耐蚀性下降65%）
• 粗大阳极相（如Mg₂Ca）虽可优先溶解，但易粗化（200°C/1.6      h即达~50 nm），反而诱发剥落与更严重的点蚀

核心矛盾：如何让析出相既细小高密度（强化），又扮演阳极角色（保护基体）？

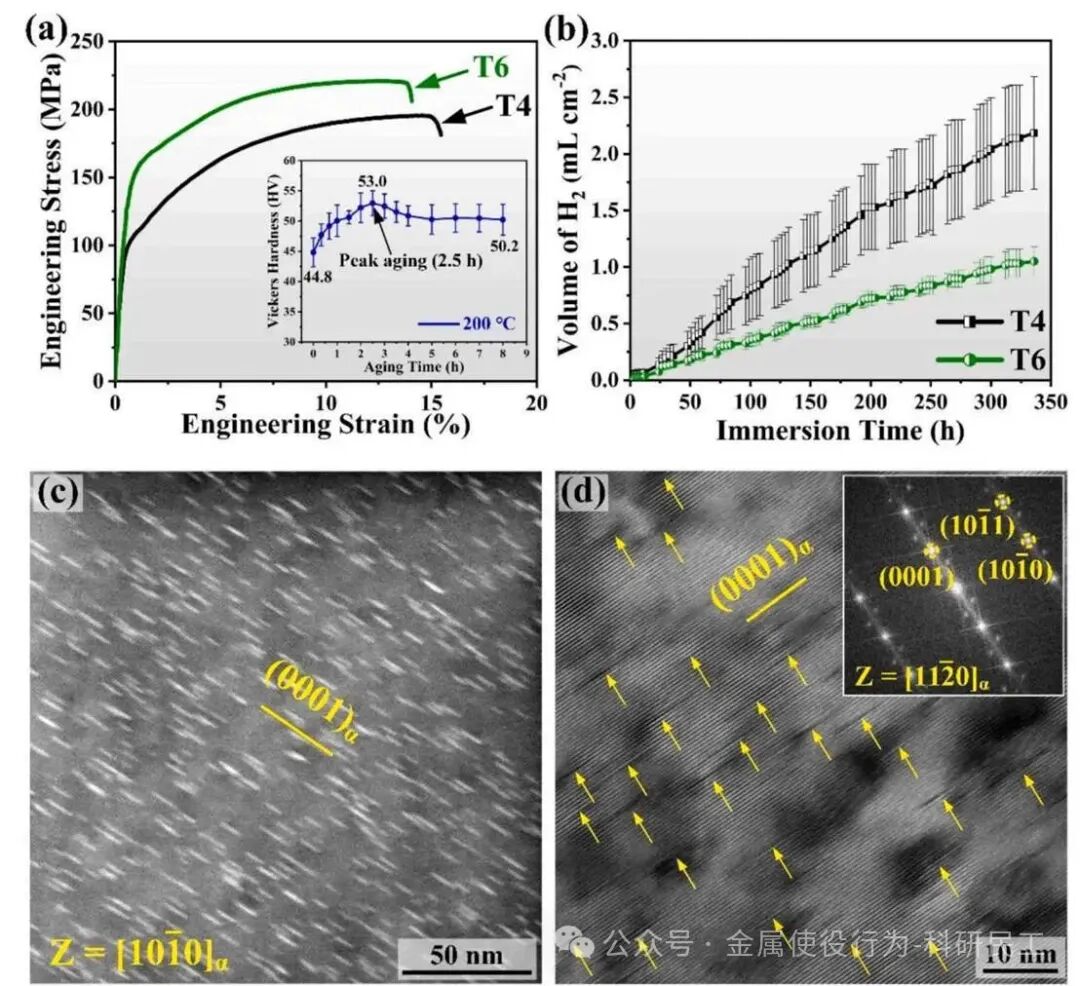

图 1. (a) T4 和 T6 样品的拉伸曲线。(a) 中的插图为 Mg-0.5Zn-0.25Ca-0.7Nd 样品在 200 °C 时效处理后的维氏硬度变化。(b) 研究合金在 3.5 wt.% NaCl 溶液中浸泡 336 小时内的析氢测量结果。(c) T6 合金中沿 [100] 区轴拍摄的HAADF-STEM 低倍像，显示析出相分布。(d) T6 样品中 Mg 基体沿 [110] 区轴的BF-TEM 图像及对应的 FFT 衍射花样。

二、本研究的颠覆性创新：阳极γ″相+ 三元素协同设计

2.1 合金设计逻辑（三条黄金准则）

关键创新点：

• 首次在低合金化Mg-Zn-Ca-Nd体系中通过时效析出阳极型γ″相
• 首次从原子尺度（STEM+APT）到电子结构（DFT）再到腐蚀动力学（原位浸泡）完整验证了阳极析出相的优先溶解行为
• 首次揭示：阳极析出相溶解后释放的离子可原位重构致密氧化膜，反而提升耐蚀性——这是对“析出相有害论”的根本性颠覆

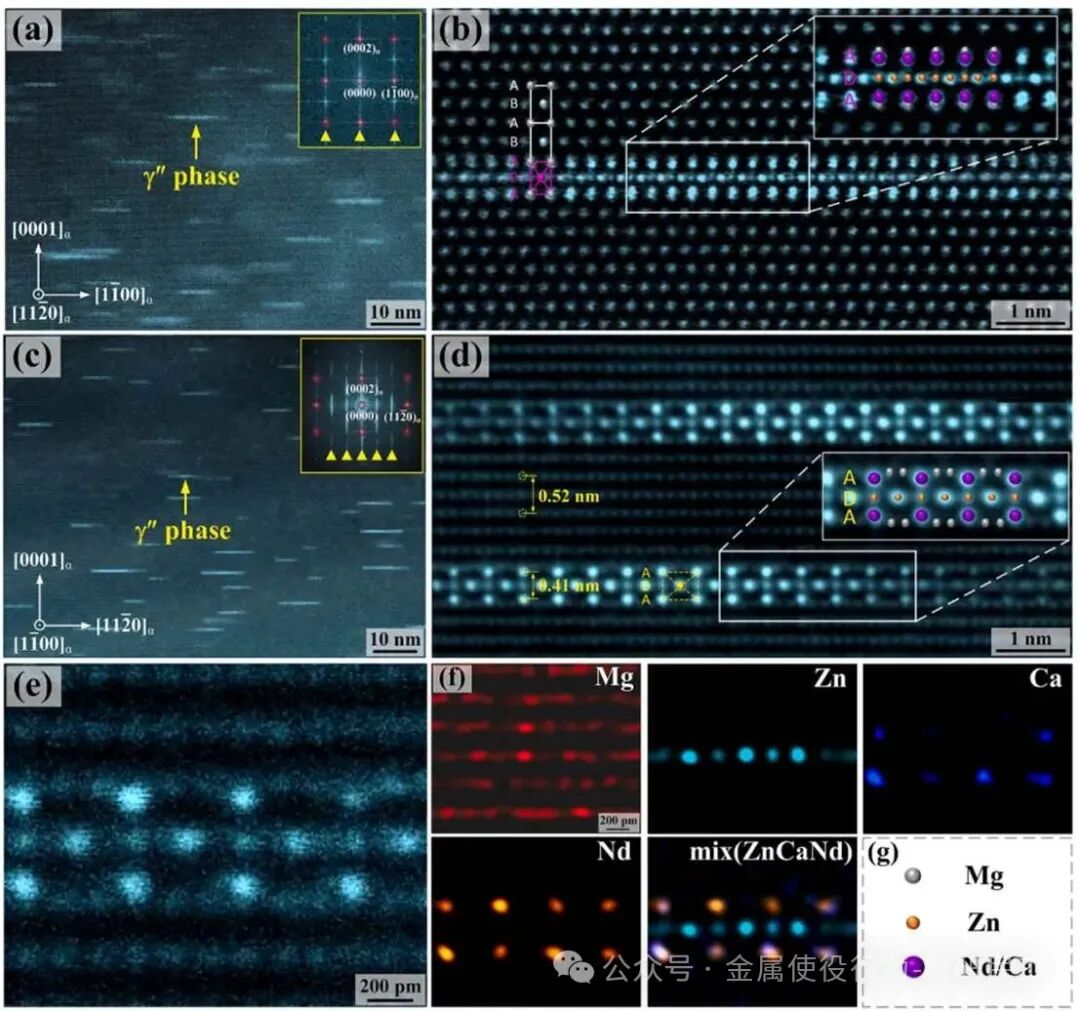

图 2. 沿 (a, b) [110] 和(c-f) [100] 方向拍摄的 T6 样品中 γ″ 相的 HAADF-STEM 图像。(a, c) γ″ 相的低倍像。(a) 和 (c) 中的插图为对应的 FFT衍射花样。(b, d) γ″ 相的放大像。(b) 和 (d) 中的插图为白色矩形框内区域的放大视图。(e) γ″ 相的原子分辨率HAADF-STEM 图像。(f) 对应的原子尺度 EDS 面分布图，显示HAADF-STEM 图像中 Mg、Zn、Ca 和 Nd 的分布。(g) 灰色、橙色和紫色球体分别代表 Mg、Zn 和 Nd/Ca 原子。γ″ 析出相的原子模型叠加于 (b) 和 (d) 中。

三、原子尺度证据链：γ″相的“三明治”结构与阳极本质

3.1 结构解析

• 形貌：基面盘状，长度2.5–12 nm，厚度<1 nm
• 堆垛：ADA（基体为ABA），与γ″相经典结构一致
• 元素分布（APT +      EDS）：
  • 外层：Ca + Nd（≈1:1 at%）
  • 中间层：Zn（部分被Mg取代）

3.2 为什么γ″是阳极？——DFT计算的深度解读

研究团队计算了功函数(Φ) 和费米能级附近局域态密度(LDOS)：

结论：γ″相整体相对于Mg基体是阳极，且外层Ca/Nd优先溶解，中间Zn层随后溶解。这种分级溶解行为确保了析出相不会整块脱落，而是逐步释放Zn²⁺和Nd³⁺。

图 3. 通过 APT 对 T6 合金进行的析出相分析。(a) Zn、Ca 和 Nd 的原子分布图。(b) APT 体积重构中 Zn+Ca+Nd 等浓度面的正视图。右上角虚线方框内为单个 γ″ 相的俯视图。(c) (a) 中方框区域的放大图，展示了两个 γ″ 相。(d) γ″ 相的浓度邻近直方图。

四、腐蚀机制的根本转变：从“局部点蚀”到“均匀腐蚀”

4.1 原位浸泡实验（6秒！）

• 浸泡前：γ″相富含Zn、Ca、Nd
• 浸泡6秒后：Ca和Nd信号显著减弱，Zn信号仍较强
  直接可视证据：外层优先溶解，中间层保留

4.2 氧化膜致密化机制

T6合金中，大量Zn²⁺和Nd³⁺从γ″相释放 → 参与形成ZnO/Nd₂O₃富集的内层膜 → 显著提高膜的电阻(R_f)和电荷转移电阻(R_ct)（EIS证实，14天后T6合金R_f几乎不变，T4合金暴跌）。

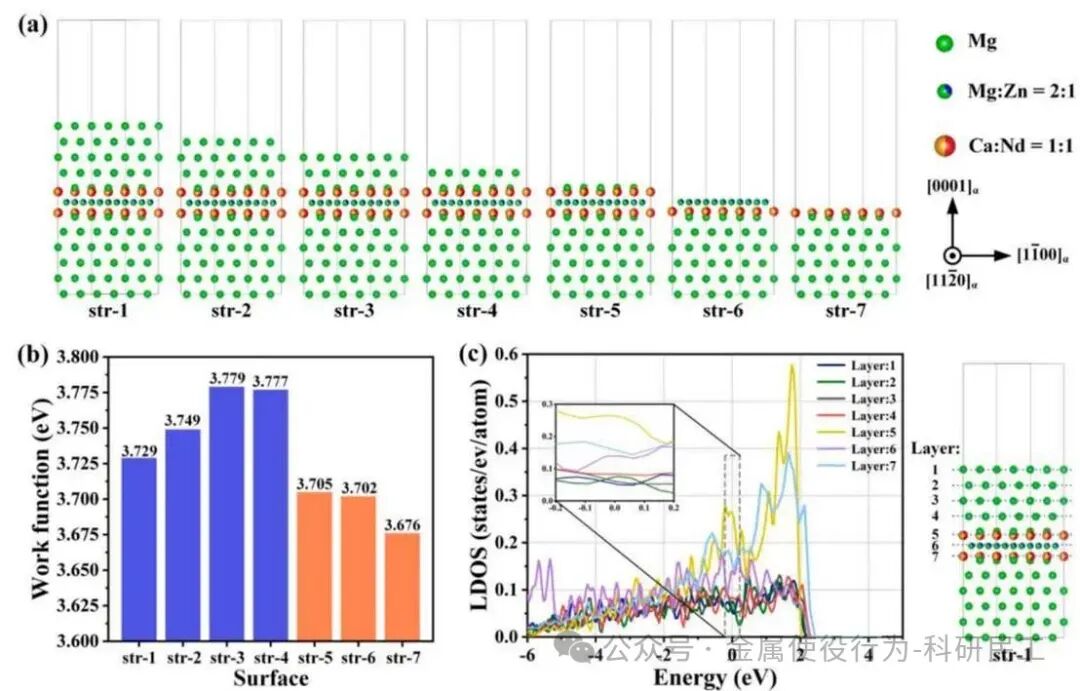

图 4. 本合金中嵌入 Mg 基体的 γ″ 相的原子结构及耐蚀性分析。(a) 根据 Li 等人 [43] 的结构模板构建的 Mg 和三层层状 γ″ 的不同表面的原子结构。(b) 各表面的功函数。(c) 基体及 γ″ 析出相内部不同原子层电子的局域态密度。
