核心观点

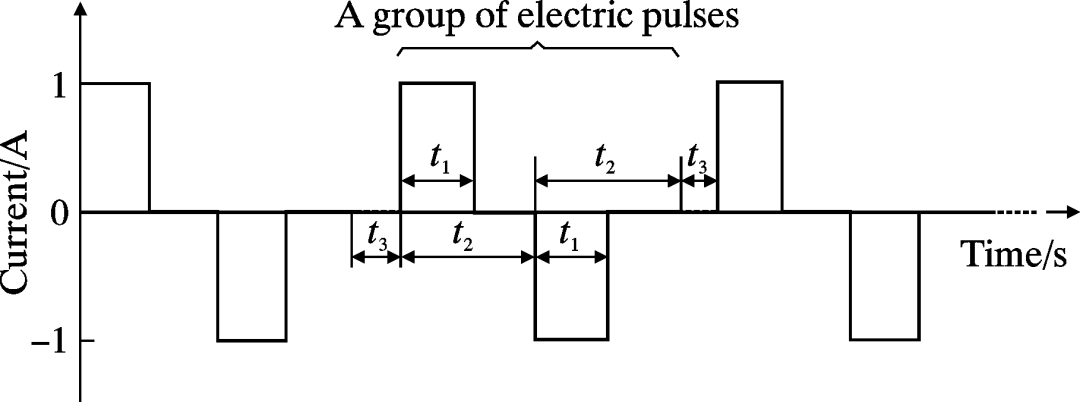

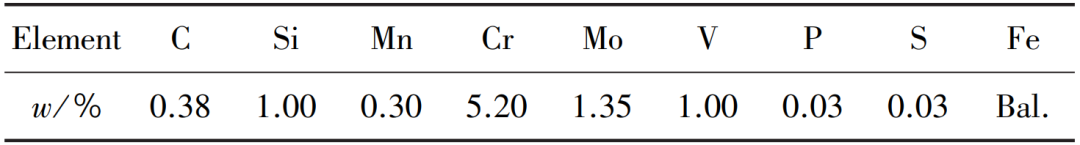

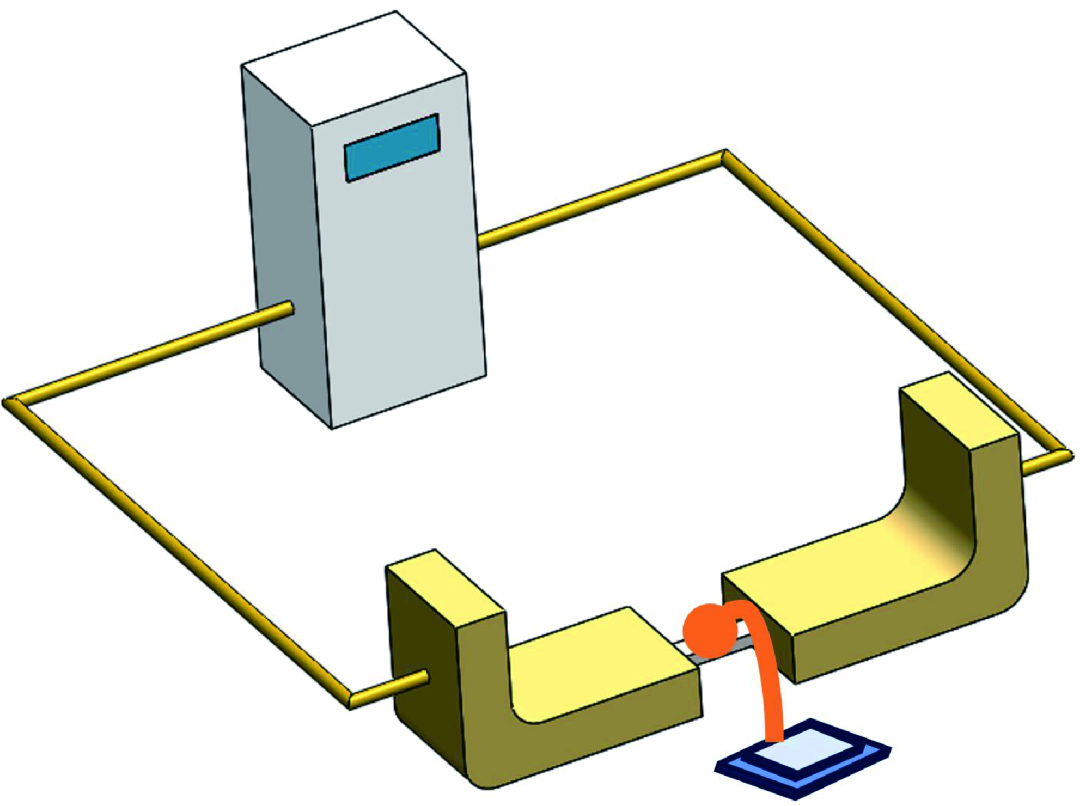

原始(UT)试样为退火处理的H13热作模具钢；对原始试样进行脉冲电流处理(EPT)；对UT试样进行淬火处理(QT)与2次回火处理(HT)。研究了UT试样与EPT试样在组织、物相、硬度和耐磨性能上的变化，并与QT试样和HT试样进行对比。

退火态UT试样显微硬度为186.2 HV,经QT处理后试样硬度为411.9 HV,在淬火后经过两次回火处理后试样的硬度为341.6 HV,经过EPT处理后试样显微硬度为708.2 HV,较UT试样提高了280.3%

EPT试样的摩擦系数几乎全时间段均低于QT和HT,随着时间的延长摩擦系数增长幅度也小于HT和QT的。相较于HT和QT的磨痕体积，EPT试样的磨痕体积分别降低了91.98%、87.22%。

EPT试样的磨损形式以磨粒磨损和氧化磨损为主，存在相对少的黏着磨损；QT和HT试样的磨损形式以黏着磨损和氧化磨损为主，存在少量的磨粒磨损。QT和HT试样的氧化膜较多褶皱，可见明显的擦伤痕迹，EPT试样的氧化膜较为平整。

QT、HT和EPT试样的微观组织均以马氏体为主，HT处理试样的平均晶粒尺寸为149.31 μm²,QT处理试样的平均晶粒尺寸为62.49 μm²,EPT试样具有更加细小的平均晶粒尺寸22.6 μm²,这得益于脉冲电流的焦耳热效应和非热效应共同作用的效果。

表格数据

论文图片
