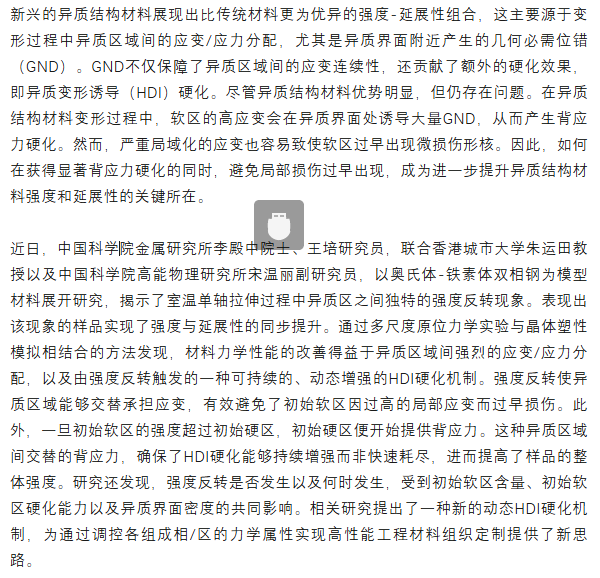

相关研究成果以“Dynamic hetero-deformation induced hardening through strength reversal between hetero-zones in austenite-ferrite duplex steel”为题,在线发表于《Acta Materialia》期刊。金属所的刘腾远博士和张潇博士为该论文的共同第一作者,王培研究员和李殿中院士为共同通讯作者。该研究工作获得了国家自然科学基金(52201150,52031013和51931003)的资助。
链接:https://www.sciencedirect.com/science/article/pii/S1359645425004082

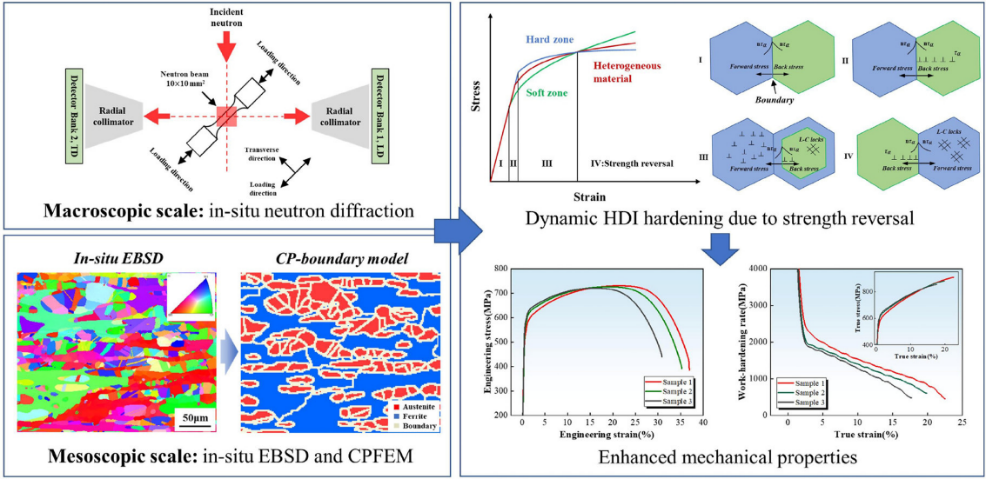

图文摘要

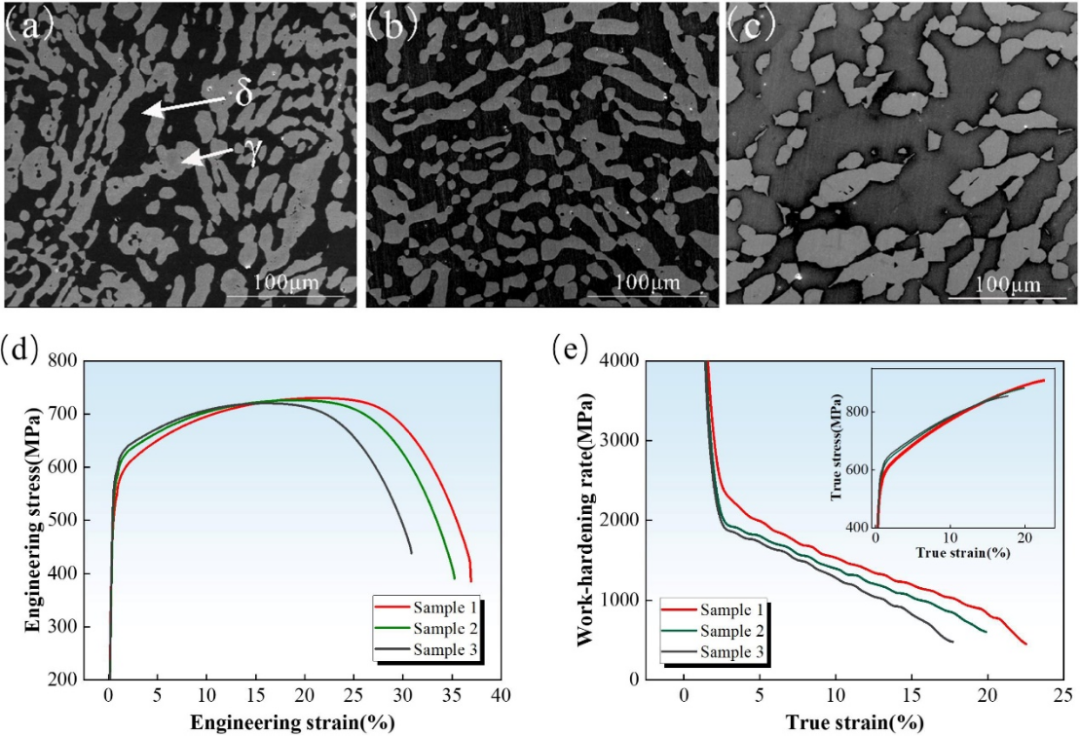

图1. 不同样品的微观结构和力学性能

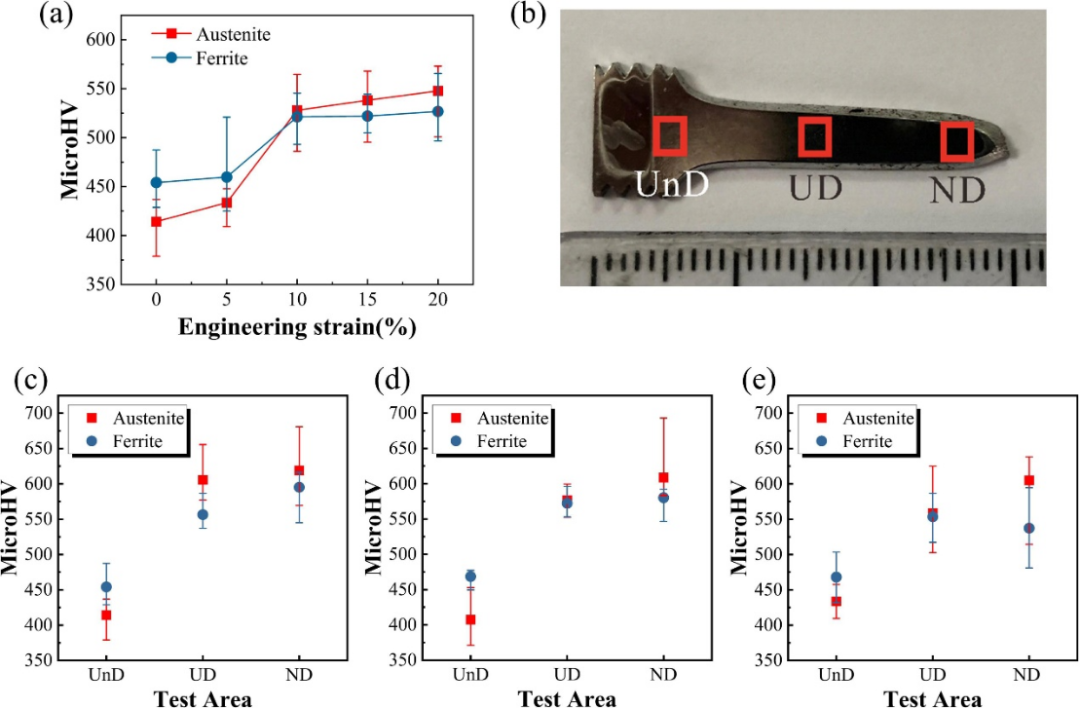

图2. 不同工程应变下以及不同变形区域中奥氏体和铁素体的显微硬度变化

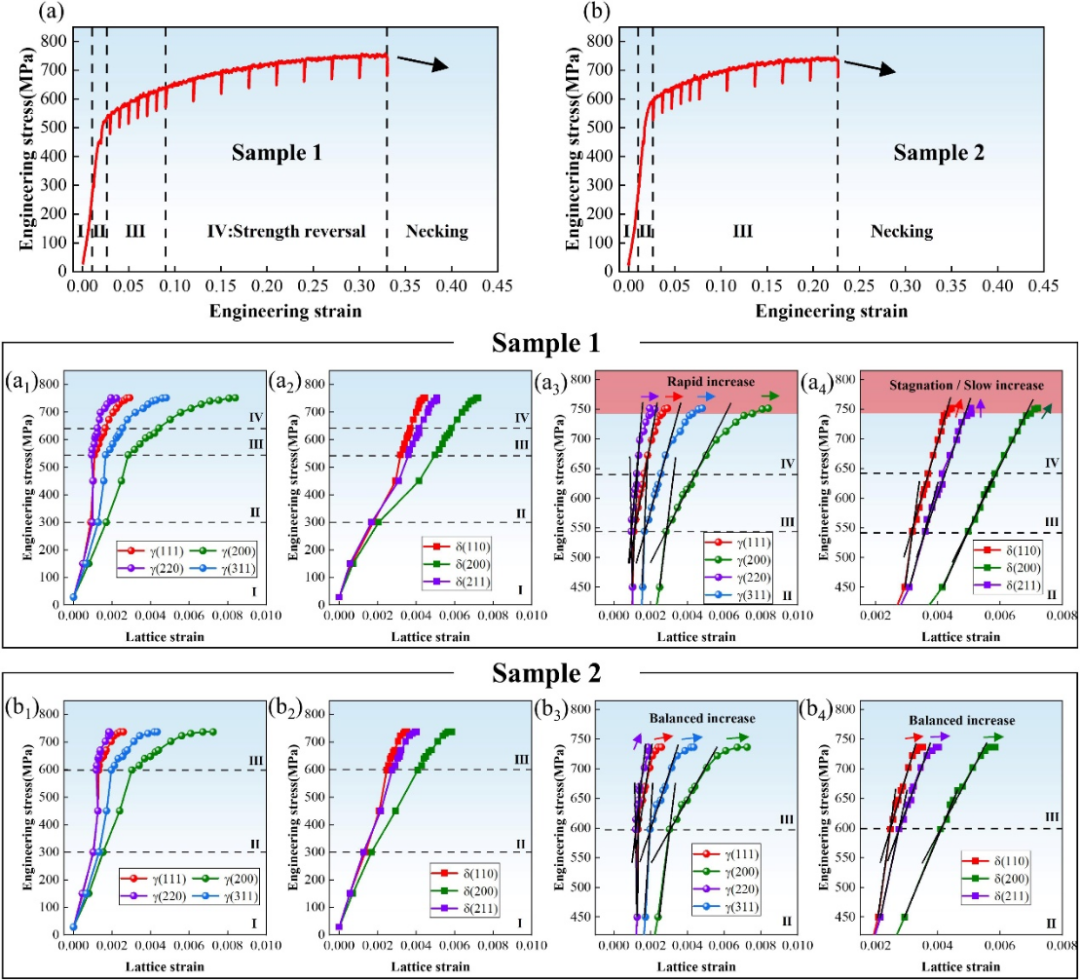

图3. 原位中子衍射拉伸实验过程中不同样品奥氏体和铁素体的晶格应变演变

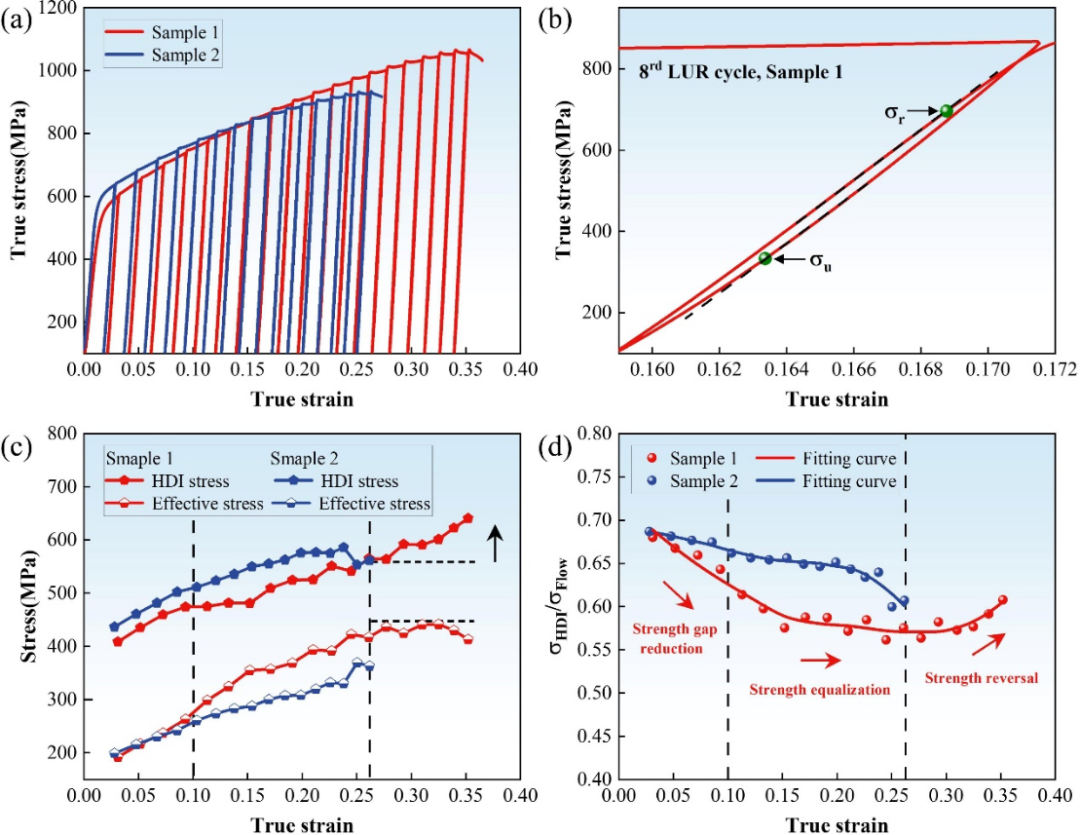

图4. 不同样品的异质变形诱导(HDI)应力分析

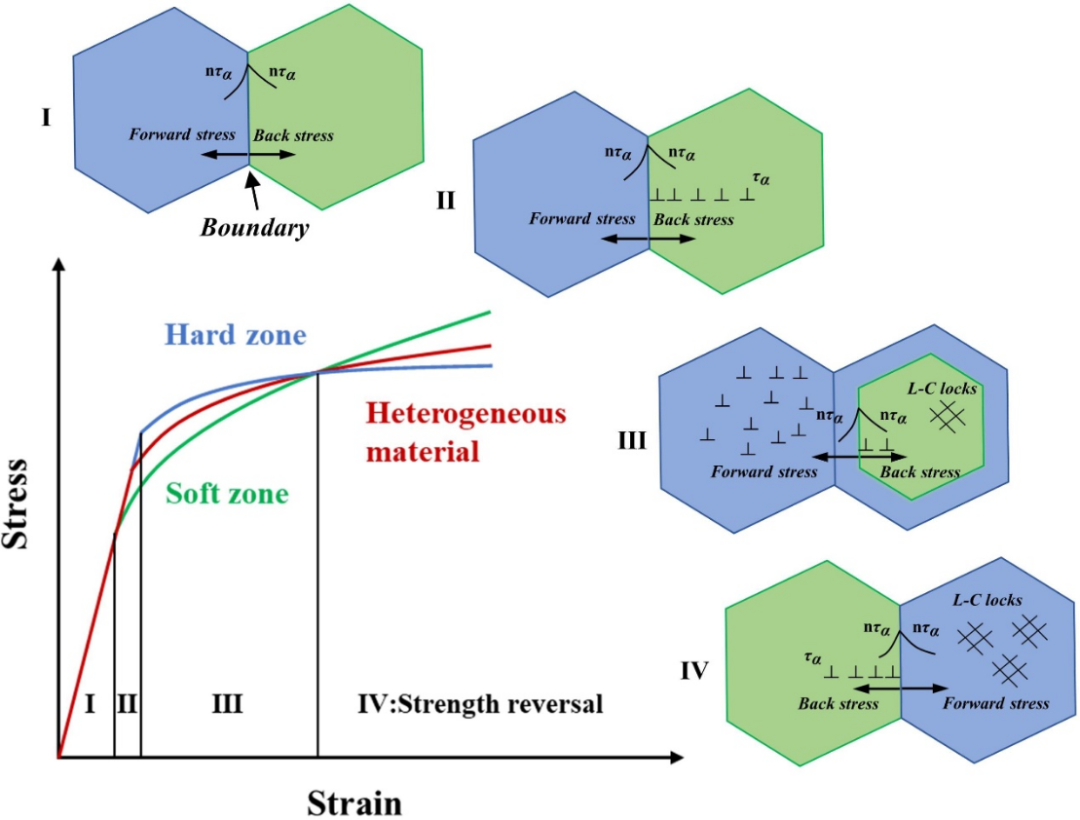

图5. 异质区域之间的强度反转导致的动态异质变形诱导(HDI)硬化示意图
免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。
相关文章
无相关信息

官方微信
《腐蚀与防护网电子期刊》征订启事
- 投稿联系:编辑部
- 电话:010-62316606
- 邮箱:fsfhzy666@163.com
- 腐蚀与防护网官方QQ群:140808414
点击排行
PPT新闻
“海洋金属”——钛合金在舰船的
点击数:10640
腐蚀与“海上丝绸之路”
点击数:8194
