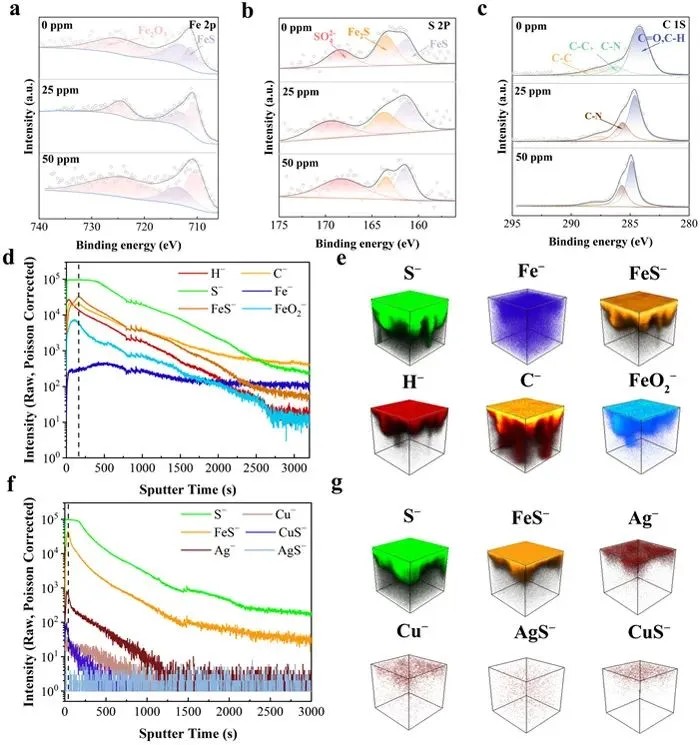

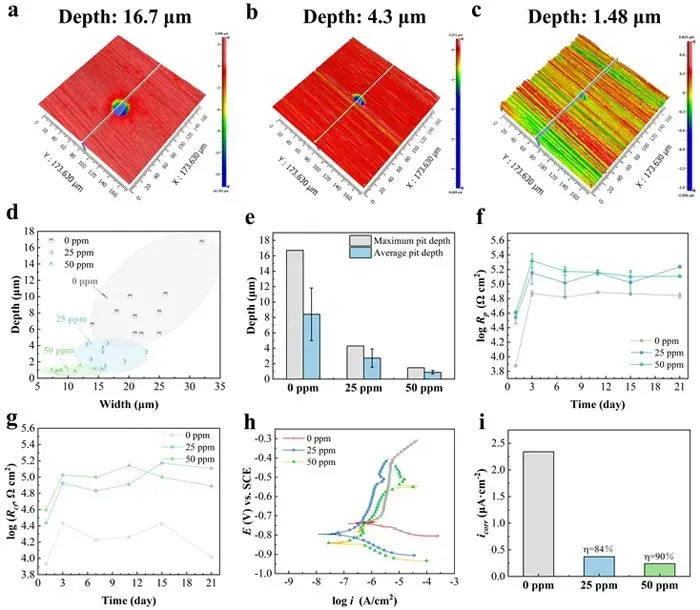

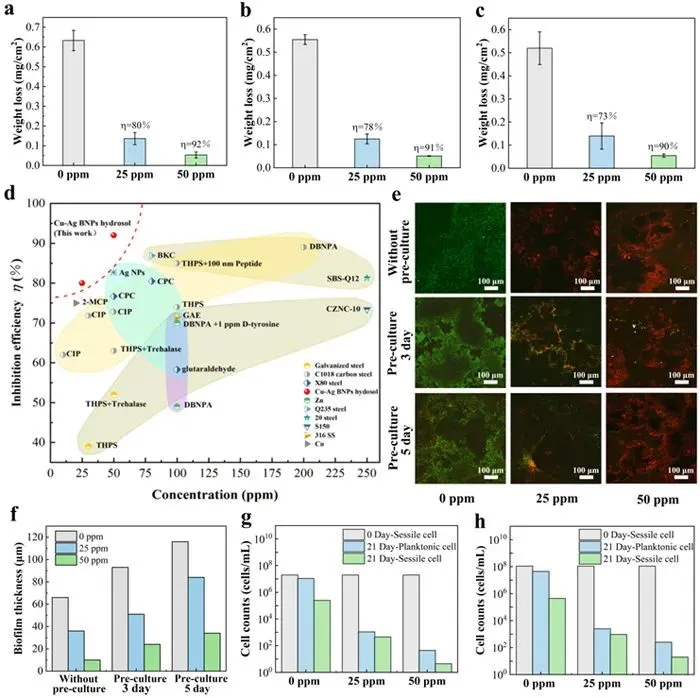

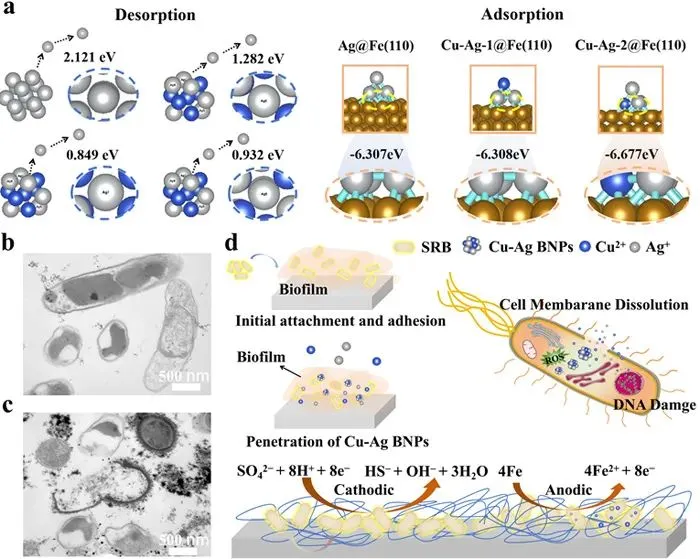

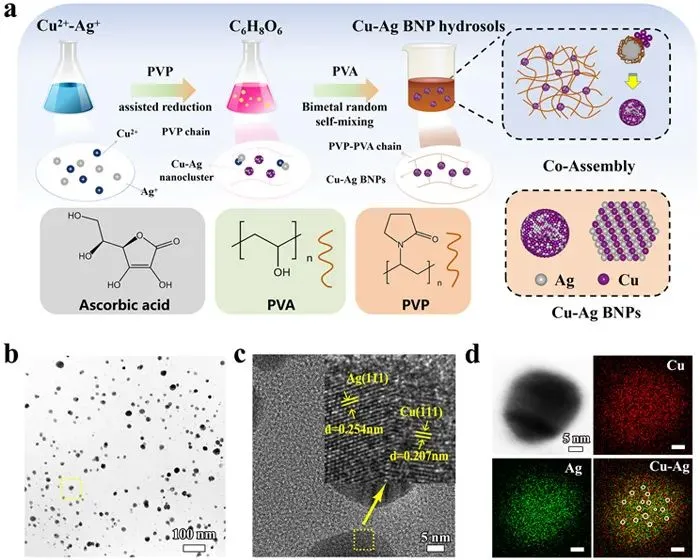

近日，中国科学院金属研究所孙成研究员团队基于海洋、油气田及新能源等领域微生物腐蚀研究的长期积累，联合金属研究所沈阳材料科学国家研究中心王宇佳研究员团队和东北大学徐大可教授团队，在微生物腐蚀控制领域取得突破性进展。团队成功开发出具有"离子调控"功能的Cu-Ag双金属纳米粒子水溶胶，该技术通过原子级精准的结构设计实现了银离子释放动力学的程序化调控，使抗菌性能大幅提升。密度泛函理论计算发现双金属界面特有的电子转移效应可显著增强抗菌活性，在50 ppm低浓度下即可使典型腐蚀性硫酸盐还原菌（SRB）附着量降低5个数量级，有效抑制生物膜形成。同时开发的原位聚合物包覆技术成功攻克了纳米颗粒在高盐环境中的团聚失效难题。实验证实该溶胶在50 ppm浓度下对X80钢的MIC抑制率高达90%以上。这一研究为设计下一代智能防腐材料提供了全新理论范式，将为我国油气开发、储氢设施等国家重大工程中的MIC防护提供关键防护保障。

相关研究工作以“Synthesis of Cu-Ag Bimetallic Nanoparticle Hydrosols and Their Superior Antibacterial Performances for Control of Microbial Corrosion by Desulfovibrio Desulfuricans Biofilm”为题发表于Adv. Funct. Mater. 2025,2500354。东北大学与金属所联合培养硕士生李昌鹏、金属所博士生才政为论文的共同第一作者，金属所韦博鑫副研究员、许进研究员和东北大学徐大可教授为论文的共同通讯作者。

该研究工作得到了国家自然科学基金（U24A2032和52301115）、国家杰出青年科学基金（52425112）和中国博士后科学基金（2023M743575）的资助。
